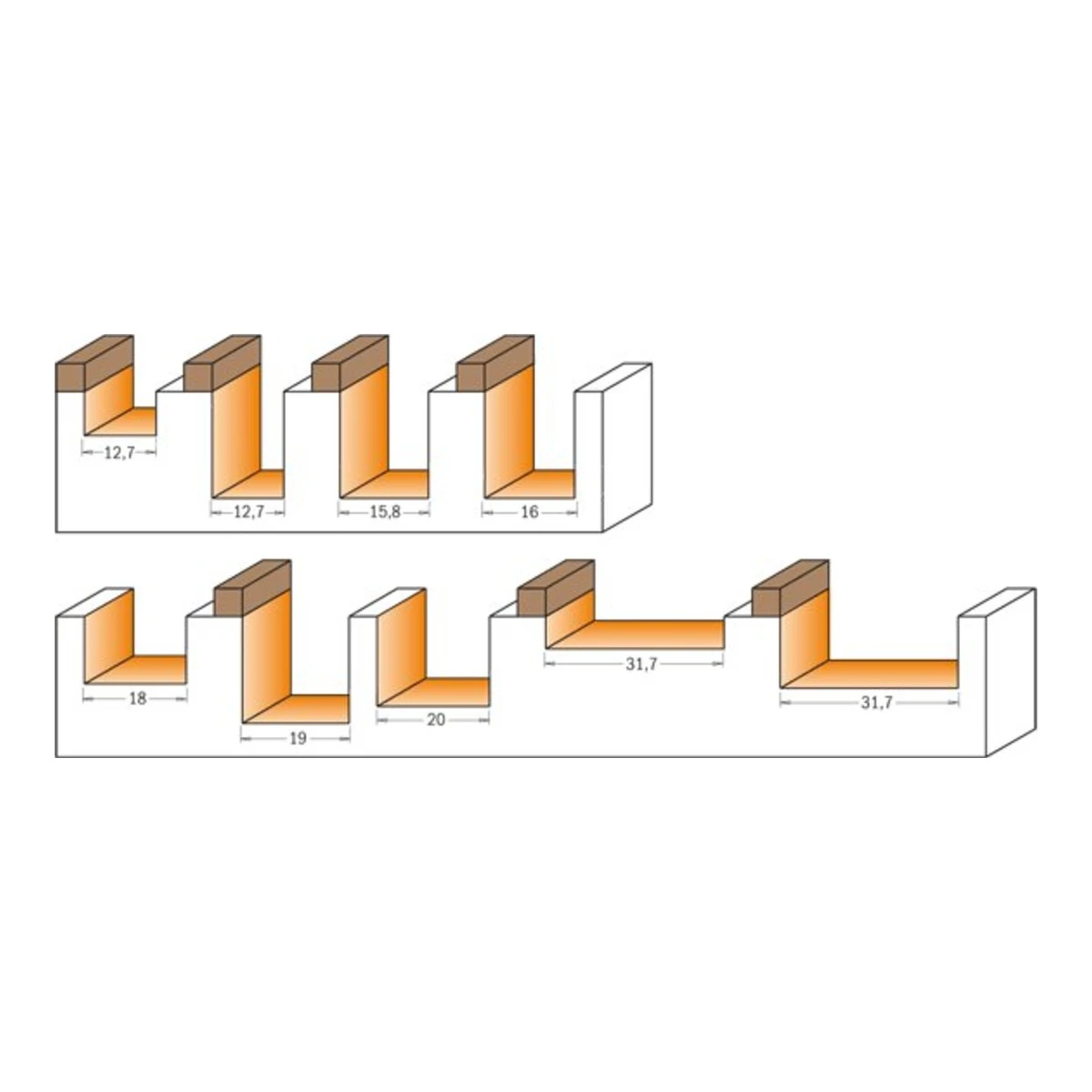

  • Zastosowanie frezów CMT 901 i 901B - gniazda z prowadzeniem po szablonie
  • Gniazdo pod zawias wykonane frezem CMT 901B - grafika zastosowania
  • Budowa frezu CMT 901B z łożyskiem i 901 bez łożyska - porównanie

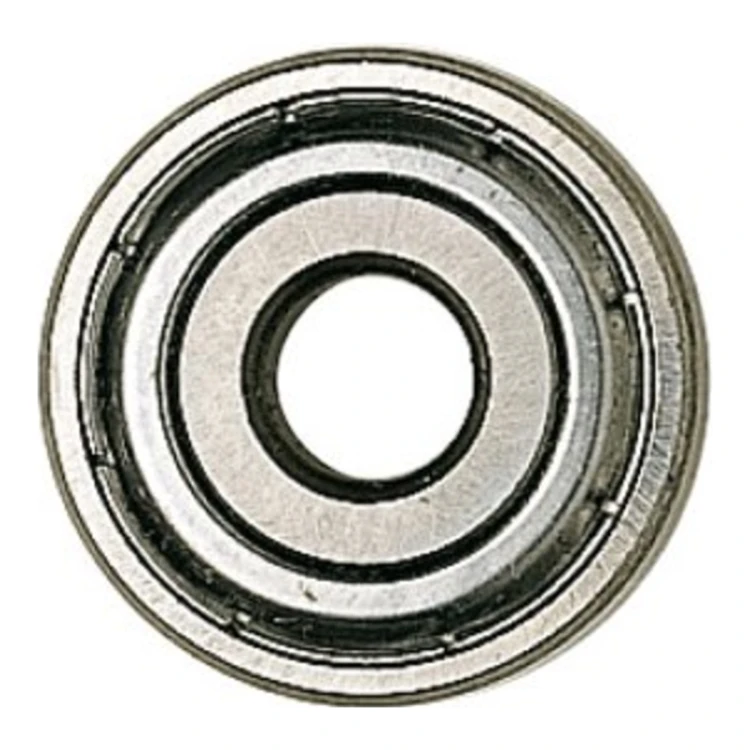

  • Łożysko prowadzące CMT 791 do frezu 901B
CMT

Frez CMT 701B/801B/901B pod gniazda z łożyskiem, HM Z2 - średnice 12,7-31,7 mm

Przejdź do sekcji Opinie

Frezy CMT 701B/801B/901B pod gniazda z górnym łożyskiem: płaskie wybrania według szablonu, ostrza HM pod kątem ujemnym, wymienne łożysko i blokada.

Przejdź do pełnego opisu
Cena 147,90 zł

Wybierz wariant produktu:

Poszczególne warianty mogą różnić się ceną

Wybierz 801.128.11B (D 12,7, I 6,35, L 41, S 6,35 mm) 801.127.11B (D 12,7, I 19, L 54, S 6,35 mm) 801.158.11B (D 15,8, I 19, L 57, S 6,35 mm) 901.160.11B (D 16, I 19, L 54, S 8 mm) 701.190.11B (D 19, I 19, L 54, S 6 mm) 801.190.11B (D 19, I 19, L 54, S 6,35 mm) 801.818.11B (D 31,7, I 5,7, L 63, S 12,7 mm) 801.817.11B (D 31,7, I 12,7, L 54, S 12,7 mm)
szt.
Dostępność:
duża ilość
Czas wysyłki: 48 godzin

Dostawa i odbiór

  • Wybrane produkty (oznaczone wysyłką w 24h) zamówione do 14:00 (InPost Paczkomaty i Kurier) wysyłamy tego samego dnia roboczego.
  • Darmowa wysyłka od 200 zł przy płatności z góry.
  • Odbiór osobisty: Sulejówek, Trakt Brzeski 56, pon.-pt. 8:00-16:00.
Czas i koszty dostawy

Cechy produktu

Cechy frezu

  • Przeznaczenie Frezarka ręczna i CNC
  • Rodzaj freza Prosty
  • Materiał ostrza Węglik (HM)

Opis

CMT · 7/8/901B

Frezy pod gniazda z łożyskiem,
ostrza HM Z2 8 symboli

Frezy CMT 701B, 801B i 901B pod gniazda - szerokie, niskie frezy z górnym łożyskiem do płaskich wybrań o równym dnie: gniazd pod zawiasy, zamki, szyldy i okucia wpuszczane. Łożysko prowadzi frez po szablonie, a ostrza HM ustawione pod ujemnym kątem zostawiają gładkie krawędzie.

8
warianty
12,7-31,7 mm
średnice D
5,7-19 mm
głębokość I
6-12,7 mm
chwyty S
Łożysko
wymienne

Warianty i części

Wybierz wymiar i chwyt

Tabela ma układ jak w katalogu CMT. Dwie ostatnie kolumny to łożysko i blokada zamienna - kliknij symbol, aby przejść do części.

D (mm) I (mm) L (mm) Trzpień S=Ø6 mm Trzpień S=Ø6,35 mm (1/4") Trzpień S=Ø8 mm Trzpień S=Ø12,7 mm (1/2") Łożysko Blokada
12,7 6,35 41 - 801.128.11B - - 791.010.00 541.001.00
12,7 19 54 - 801.127.11B - - 791.010.00 541.001.00
15,8 19 57 - 801.158.11B - - 791.009.00 541.001.00
16 19 54 - - 901.160.11B - 791.025.00 541.004.00
19 19 54 701.190.11B - - - 791.007.00 541.003.00
19 19 54 - 801.190.11B - - 791.004.00 541.001.00
31,7 5,7 63 - - - 801.818.11B 791.015.00 541.002.00
31,7 12,7 54 - - - 801.817.11B 791.015.00 541.002.00

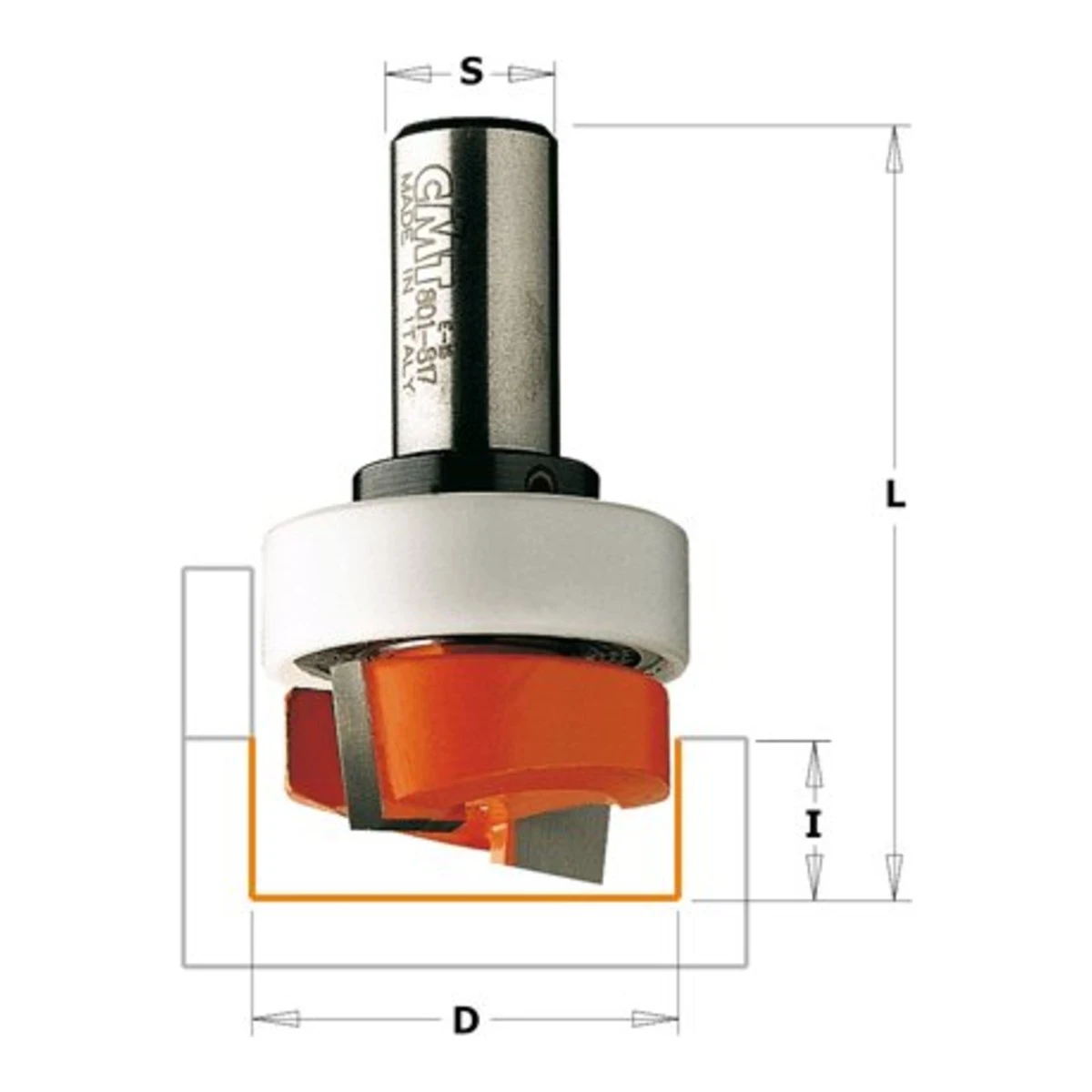

D - średnica (szerokość gniazda) · I - maksymalna głębokość · L - długość całkowita · S - średnica chwytu. Klucz do blokady łożyska: 991.056.00.


Zastosowania

Do czego frez pod gniazda

Łożysko toczy się po szablonie - każde gniazdo w serii ma ten sam kształt.

✓

Zawiasy

Gniazda pod zawiasy płaskie i czopowe.

✓

Zamki i szyldy

Wybrania pod blachy zamków i okucia wpuszczane.

✓

Praca po szablonie

Powtarzalne gniazda seryjne według szablonu z MDF lub sklejki.

✓

Płytkie wręgi

Szerokie, płytkie wybrania na krawędzi.

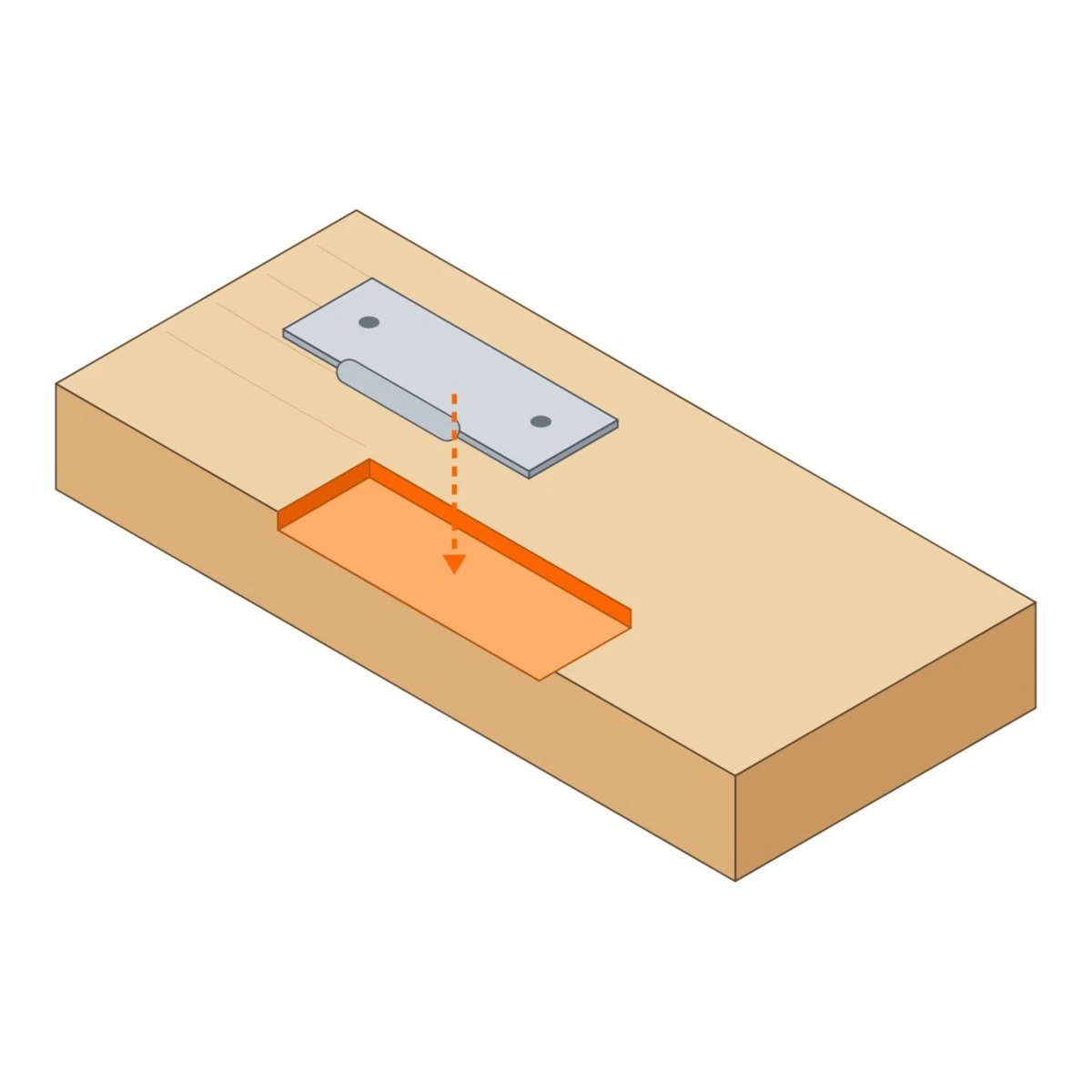

Gniazdo pod zawias wykonane frezem CMT 901B

Przykład: płytkie gniazdo pod zawias z równym dnem.


Konstrukcja

Jak jest zbudowany

Parametry z katalogu CMT.

Łożysko
Górne łożysko
Łożysko nad ostrzem prowadzi frez po szablonie; mocuje je blokada z wkrętem.
Kąt −
Ujemny kąt ostrzy
Ostrza dociskają włókna - krawędź gniazda zostaje gładka.
Części

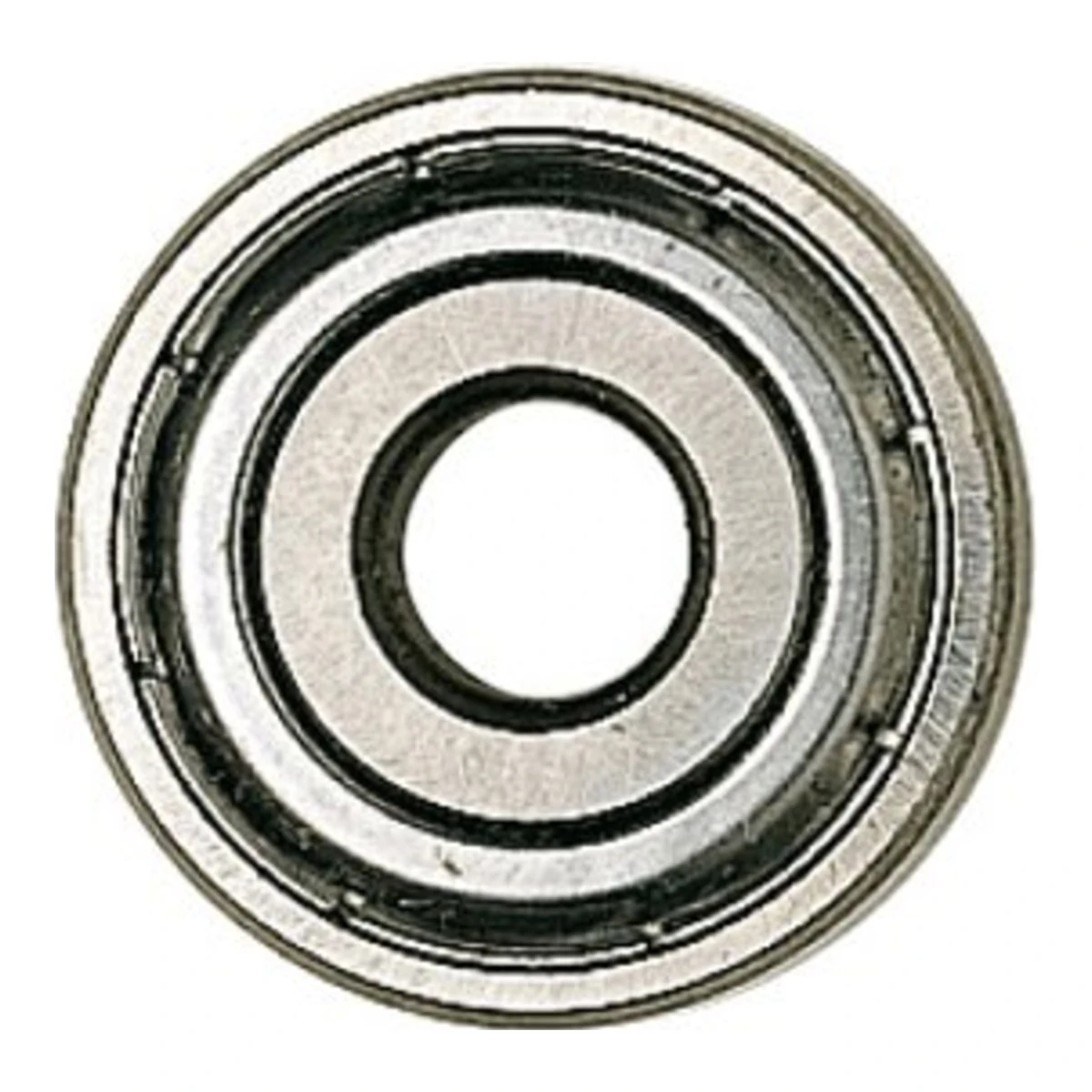

Wymienne łożysko
Łożysko, blokada i klucz są dostępne osobno.

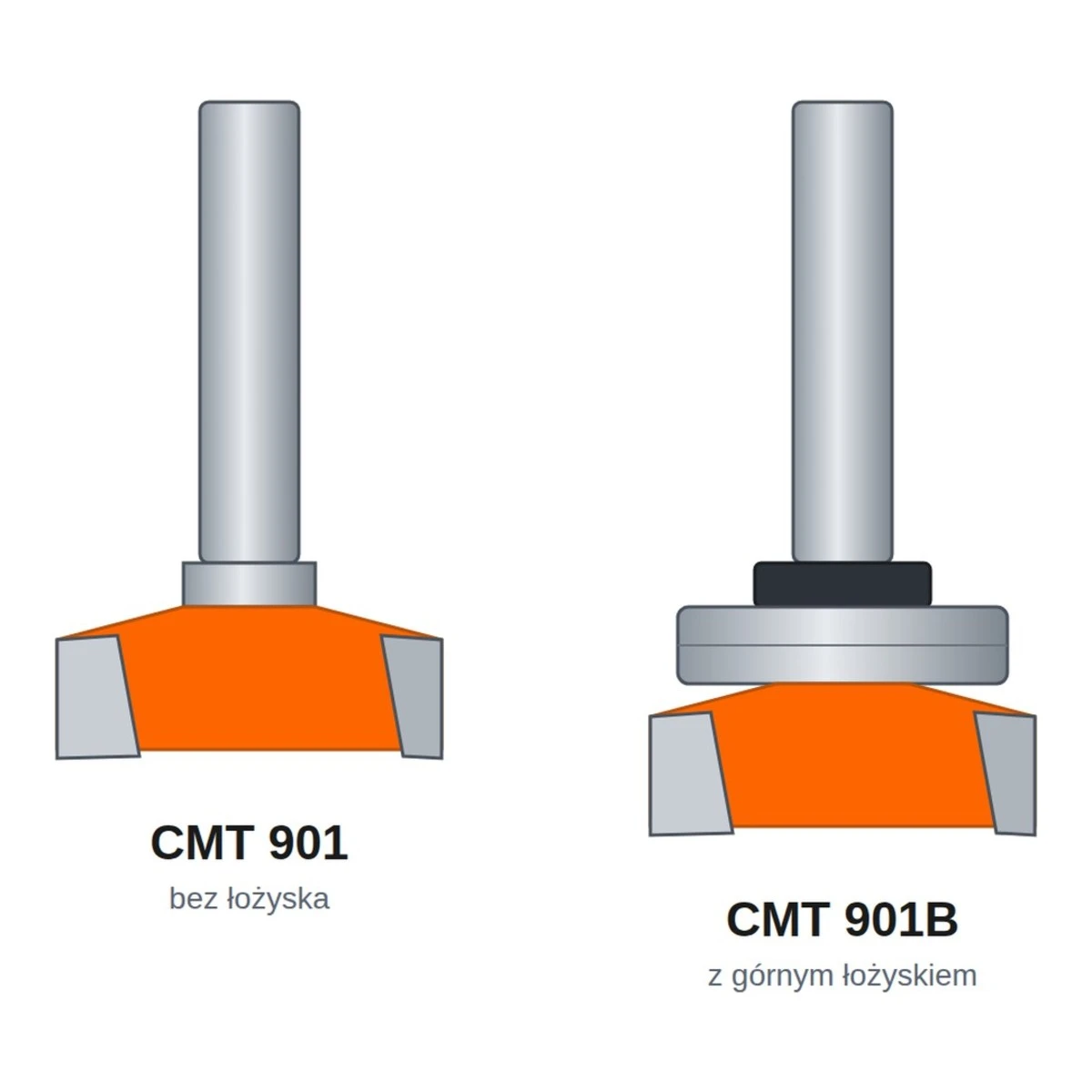

Budowa freza CMT 901 i 901B

Frez bez łożyska (901) i z górnym łożyskiem (901B).


Parametry pracy

Na jakiej maszynie

Frezy pracują we frezarkach ręcznych i w stole frezarskim.

RH
obroty prawe
6-12,7 mm
tuleje
Ręczna
frezarka
Stół
stół frezarski

⚠ Duża średnica przy małej wysokości - prowadź frez płytko i pewnie.



Dlaczego CMT 901B

✓Górne łożysko - gniazdo według szablonu
✓Ujemny kąt ostrzy - gładkie krawędzie
✓Wymienne łożysko i blokada
✓Płaskie dno gniazda
✓Średnice 12,7-31,7 mm

Na co uważać

✕Szablon musi leżeć od strony chwytu
✕Narożniki gniazda zaokrąglone (D/2)
✕Nie do metalu
✕Ostrzenie tylko w serwisie


Dane techniczne

Producent
CMT (Włochy)
Serie
701B, 801B, 901B
Średnice D
12,7-31,7 mm
Głębokość I
5,7-19 mm
Chwyty S
6, 6,35, 8, 12,7 mm
Ostrza
Z2, HM, kąt ujemny, RH

Skompletuj zestaw

Bez łożyska: CMT 901. Części: 791.010.00 łożyska, 541.001.00 blokady, 991.056.00 klucze.


FAQ

Często zadawane pytania

Nie ma tu Twojego pytania? Zadzwoń: 690 177 172 - pomożemy dobrać narzędzie.

?

Jak wymienić łożysko?

Kluczem 991.056.00 odkręć blokadę, zdejmij łożysko i załóż nowe.
?

Jaką średnicę wybrać pod zawias?

Do wąskich zawiasów 12,7-16 mm, do szerokich wybrań 31,7 mm.
?

Czy narożniki będą ostre?

Nie - zaokrąglenie D/2; dokończ dłutem.
?

Czym różni się 901 od 901B?

901 nie ma łożyska i pracuje z prowadnicą; 901B pracuje po szablonie.
?

Czy frez można naostrzyć?

Tak, w serwisie narzędziowym ze szlifierką do węglika. Dystrybutor CMT w Polsce, ITA Tools, prowadzi własną ostrzarnię.


Nie wiesz, który frez wybrać?

Zadzwoń - dobierzemy średnicę, głębokość i chwyt do okucia.

690 177 172

albo napisz: sklep@sonoma.pl
