Frez na jaskółczy ogon CMT 718/818/918, HM i VHM - kąty 7-20°, do szablonów i Hoffmann

Przejdź do sekcji Opinie

Frezy CMT 718/818/918 na jaskółczy ogon: rozmiary 5,5-22,2 mm, kąty 7-20°, HM i VHM. Do szablonów Keller, Leigh, JoinTECH, Omnijig, CMT300 i klinów Hoffmann.

Przejdź do pełnego opisu

135,90 zł

Wybierz wariant produktu:

Poszczególne warianty mogą różnić się ceną

Symbol

Wybierz

718.060.11 (D 6, I 8,3, 7,5°, S 6 mm, VHM)

818.064.11 (D 6,35, I 8,3, 7,5°, S 6,35 mm, VHM)

718.095.11 (D 9,5, I 9,5, 9°, S 6 mm)

918.095.11 (D 9,5, I 9,5, 9°, S 8 mm)

818.097.11 (D 9,5, I 12,7, 8°, S 6,35 mm, VHM)

818.111.11 (D 11,1, I 15,9, 8°, S 6,35 mm)

818.132.11 (D 12,7, I 10,3, 18°, S 6,35 mm)

718.127.11 (D 12,7, I 12,7, 14°, S 6 mm)

818.128.11 (D 12,7, I 12,7, 14°, S 6,35 mm)

918.127.11 (D 12,7, I 12,7, 14°, S 8 mm)

818.628.11 (D 12,7, I 12,7, 14°, S 12,7 mm)

818.130.11 (D 12,7, I 12,7, 14°, S 6,35 mm)

818.133.11 (D 12,7, I 16, 10°, S 6,35 mm)

818.129.11 (D 12,7, I 20,6, 8°, S 6,35 mm)

918.129.11 (D 12,7, I 20,6, 8°, S 8 mm)

818.635.11 (D 13,5, I 19,05, 7°, S 12,7 mm)

718.158.11 (D 15,8, I 22, 7°, S 6 mm)

918.158.11 (D 15,8, I 22, 7°, S 8 mm)

918.658.11 (D 15,8, I 22, 7°, S 12 mm)

818.658.11 (D 15,8, I 22, 7°, S 12,7 mm)

818.674.11 (D 17,4, I 25,4, 8°, S 12,7 mm)

818.691.11 (D 19, I 19, 14°, S 12,7 mm)

718.190.11 (D 19, I 22, 7°, S 6 mm)

918.190.11 (D 19, I 22, 7°, S 8 mm)

918.690.11 (D 19, I 22, 7°, S 12 mm)

818.690.11 (D 19, I 22, 7°, S 12,7 mm)

818.191.11 (D 19, I 22, 14°, S 6,35 mm)

818.706.11 (D 20,6, I 31,7, 8°, S 12,7 mm)

718.053.11 (D 5,5, I 4, 17°, S 6 mm, VHM, Hoffmann)

718.079.11 (D 8, I 6, 18°, S 6 mm, VHM, Hoffmann)

818.079.11 (D 8, I 6, 18°, S 6,35 mm, VHM, Hoffmann)

718.093.11 (D 9,5, I 7,3, 19°, S 6 mm, VHM, Hoffmann)

818.093.11 (D 9,5, I 7,3, 19°, S 6,35 mm, VHM, Hoffmann)

918.167.11 (D 16,7, I 12,5, 20°, S 8 mm, Hoffmann)

Ilość

szt.

Dostępność:

duża ilość

Czas wysyłki: 48 godzin

Gwarancja 24 miesiące na zakupione produkty
Zwrot do 30 dni pieniądze w 3 dni
Oryginalne produkty znanych marek
Doradztwo zadzwoń: 690 177 172
Karta techniczna Do pobrania w zakładce poniżej

Dostawa i odbiór

Wybrane produkty (oznaczone wysyłką w 24h) zamówione do 14:00 (InPost Paczkomaty i Kurier) wysyłamy tego samego dnia roboczego.
Darmowa wysyłka od 200 zł przy płatności z góry.
Odbiór osobisty: Sulejówek, Trakt Brzeski 56, pon.-pt. 8:00-16:00.

Czas i koszty dostawy

Cechy frezu

Przeznaczenie Frezarka ręczna i CNC
Rodzaj freza Do połączeń
Materiał ostrza Węglik pełny (VHM)

Opis

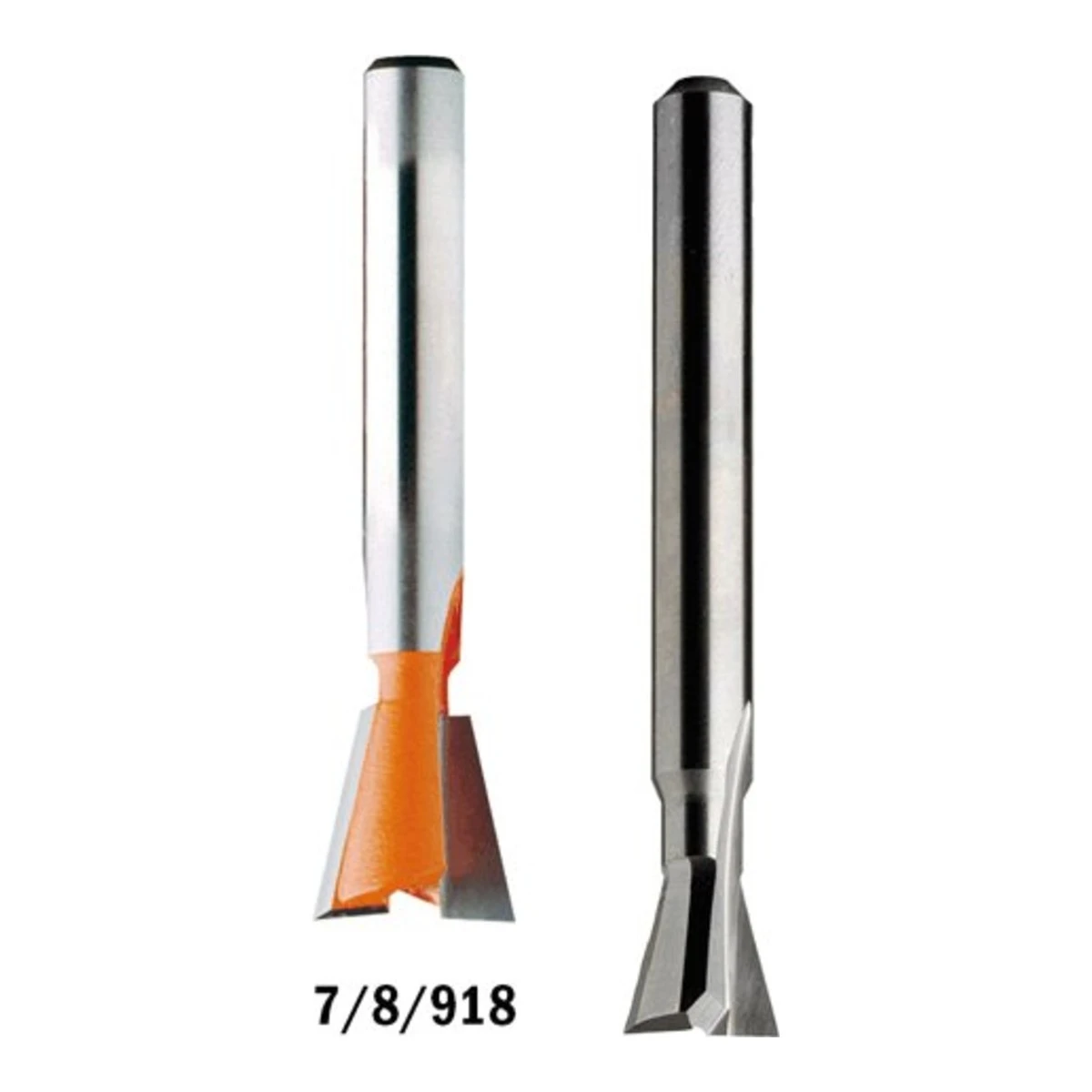

CMT · 7/8/918

Frezy do połączeń
na jaskółczy ogon 34 symboli

Frezy CMT 718/818/918 - frezy do połączeń na jaskółczy ogon w 34 rozmiarach i kątach 7-20°. Pasują do szablonów różnych producentów (m.in. Keller, Leigh, JoinTECH, Omnijig) oraz do systemu Hoffmann. Najmniejsze średnice są z pełnego węglika (VHM), większe mają ostrza HM.

warianty

5,5-20,6 mm

średnice D

7-20°

kąty A

HM / VHM

węglik

6, 6,35, 8, 12, 12,7 mm

chwyty S

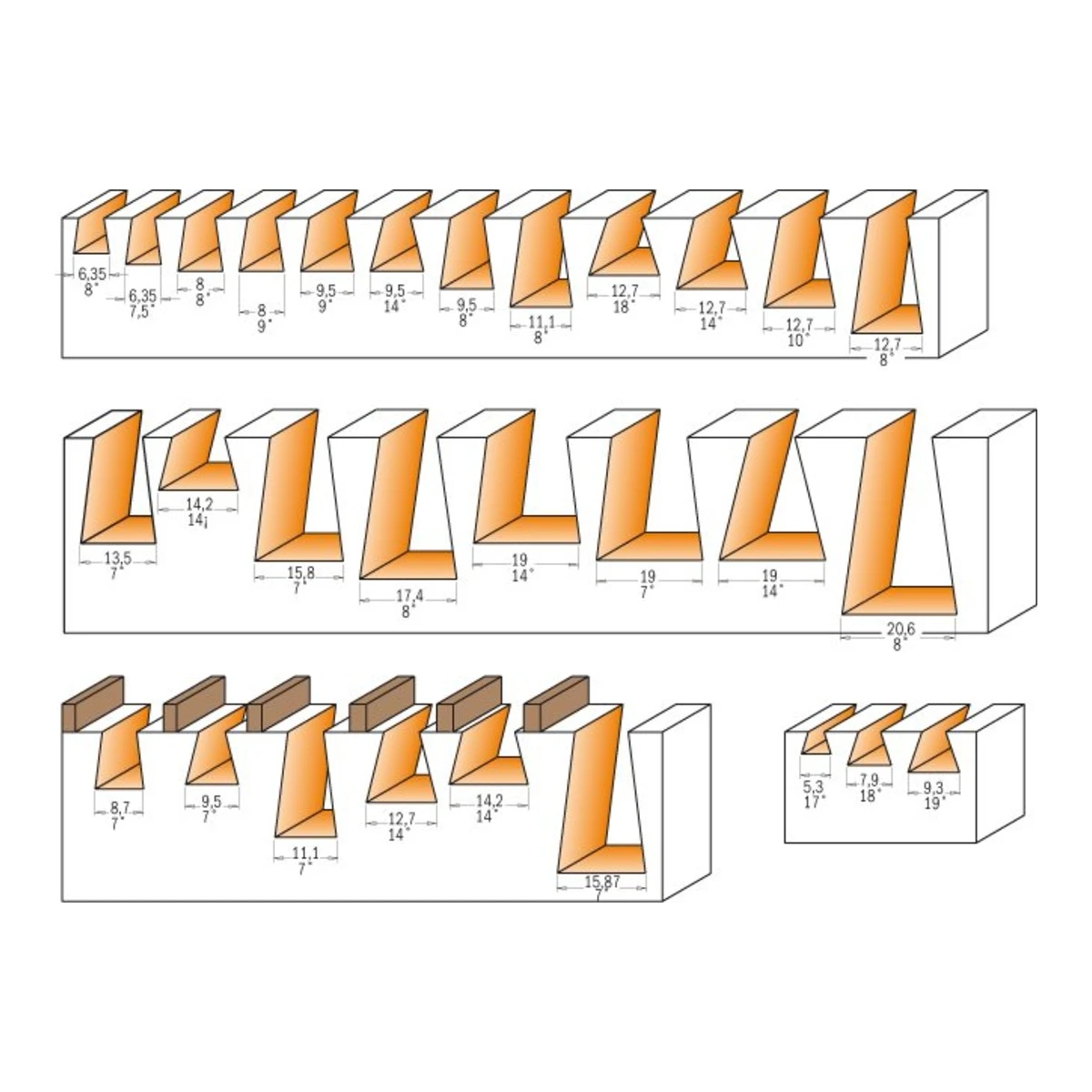

Warianty w serii

Wybierz wymiar i chwyt

Każdy wiersz to jeden rozmiar - kolumny pokazują symbol dla danego chwytu. Seria 718 - 6 mm, 818 - calowe (6,35 i 12,7 mm), 918 - 8 i 12 mm. Typ "Hoffmann" pasuje do klinów Hoffmann W1-W4.

D (mm)	I (mm)	L (mm)	A	Materiał	Typ	Trzpień S=Ø6 mm	Trzpień S=Ø6,35 mm (1/4")	Trzpień S=Ø8 mm	Trzpień S=Ø12 mm	Trzpień S=Ø12,7 mm (1/2")
6	8,3	60	7,5°	VHM	standard	718.060.11	-	-	-	-
6,35	8,3	63,5	7,5°	VHM	standard	-	818.064.11	-	-	-
9,5	9,5	52,5	9°	HM	standard	718.095.11	-	918.095.11	-	-
9,5	12,7	60,3	8°	VHM	standard	-	818.097.11	-	-	-
11,1	15,9	60,3	8°	HM	standard	-	818.111.11	-	-	-
12,7	10,3	60,3	18°	HM	standard	-	818.132.11	-	-	-
12,7	12,7	52,4	14°	HM	standard	718.127.11	818.128.11	918.127.11	-	-
12,7	12,7	63,5	14°	HM	standard	-	-	-	-	818.628.11
12,7	12,7	62	14°	HM	standard	-	818.130.11	-	-	-
12,7	16	60,3	10°	HM	standard	-	818.133.11	-	-	-
12,7	20,6	69,8	8°	HM	standard	-	818.129.11	918.129.11	-	-
13,5	19,05	61,5	7°	HM	standard	-	-	-	-	818.635.11
15,8	22	60,3	7°	HM	standard	718.158.11	-	918.158.11	-	-
15,8	22	66,7	7°	HM	standard	-	-	-	918.658.11	818.658.11
17,4	25,4	77,6	8°	HM	standard	-	-	-	-	818.674.11
19	19	77,6	14°	HM	standard	-	-	-	-	818.691.11
19	22	60,3	7°	HM	standard	718.190.11	-	918.190.11	-	-
19	22	66,7	7°	HM	standard	-	-	-	918.690.11	818.690.11
19	22	60,3	14°	HM	standard	-	818.191.11	-	-	-
20,6	31,7	84,1	8°	HM	standard	-	-	-	-	818.706.11
5,5	4	43	17°	VHM	Hoffmann	718.053.11	-	-	-	-
8	6	43	18°	VHM	Hoffmann	718.079.11	818.079.11	-	-	-
9,5	7,3	43	19°	VHM	Hoffmann	718.093.11	818.093.11	-	-	-
16,7	12,5	49	20°	HM	Hoffmann	-	-	918.167.11	-	-

D - średnica · I - wysokość ostrza · L - długość całkowita · A - kąt · S - chwyt. Części zamienne do wersji z łożyskiem - zob. osobny produkt 7/818B. Symbol wybierasz w polu "Symbol" nad przyciskiem koszyka.

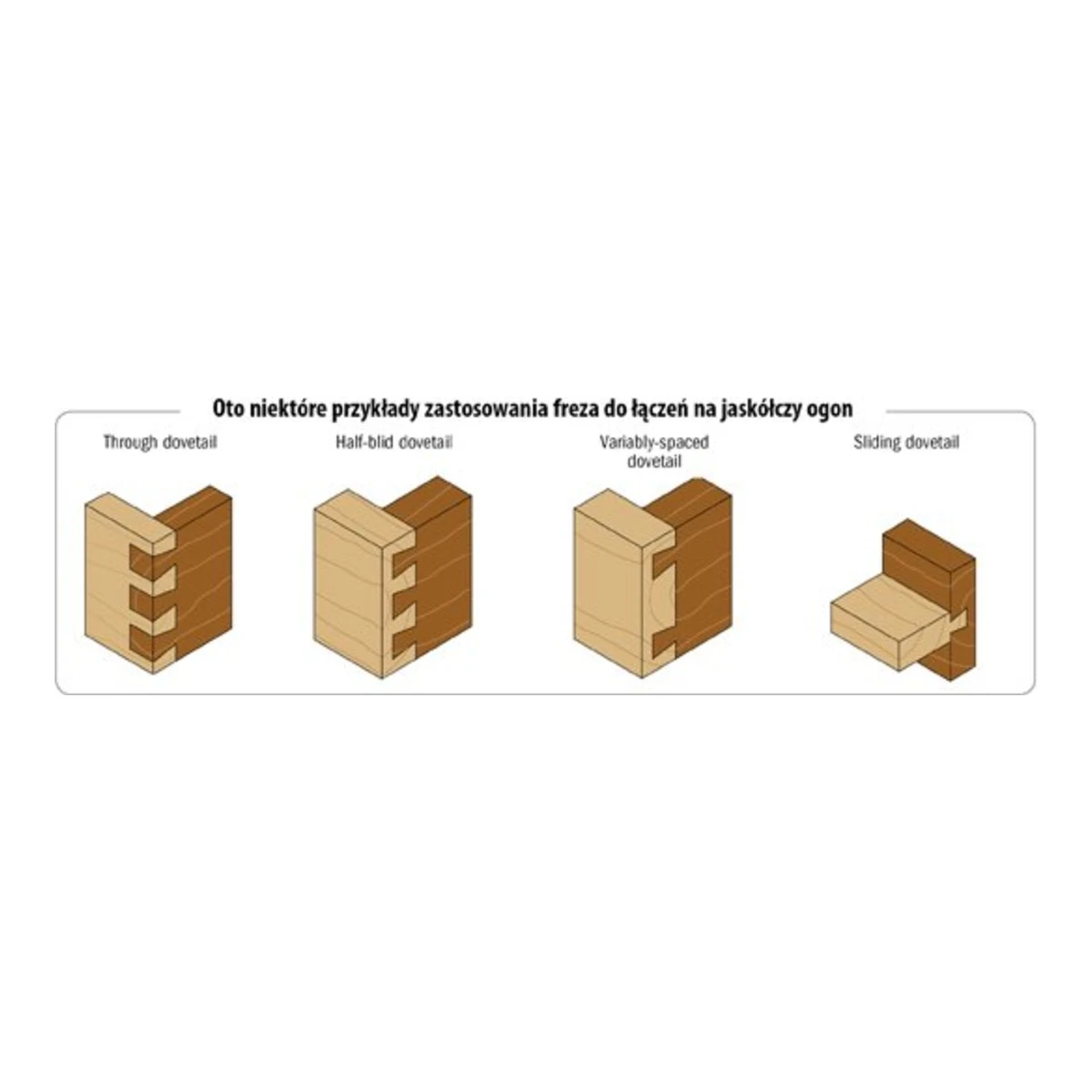

Zastosowania

Do czego frez na jaskółczy ogon

Klasyczne połączenie stolarskie - szuflady, skrzynki, połączenia wyeksponowane.

✓

Szuflady

Połączenia boków z frontem i tyłem.

✓

Skrzynki i pudełka

Narożniki na jaskółczy ogon.

✓

Szablony

Praca z szablonami Keller, Leigh, JoinTECH, Omnijig.

✓

Kliny Hoffmann

Gniazda pod łączniki Hoffmann W1-W4.

Konstrukcja

Jak jest zbudowany

Parametry z katalogu CMT, wspólne dla całej serii.

7-20°

Kąty

Rozmiary 5,5-20,6 mm i kąty 7-20°.

VHM

Małe średnice

Frezy oznaczone VHM są z pełnego węglika.

Ostrza

Dwa ostrza, obroty prawe (RH).

Parametry pracy

Na jakiej maszynie

Frezy pracują we frezarkach górnowrzecionowych z szablonem lub w stole frezarskim.

obroty prawe

6-12,7 mm

tuleje

Szablon

tuleja kopiująca

Stół

stół frezarski

Tuleje zaciskowe CMT 124→

⚠ Przy pracy z szablonem zrób dwa przejścia: najpierw frezem prostym, potem frezem na jaskółczy ogon. Nie podnoś frezarki z szablonu w trakcie frezowania i sprawdź zamocowanie freza w tulei.

Dlaczego CMT 718/818/918

✓Rozmiary 5,5-20,6 mm, kąty 7-20°

✓Do szablonów wielu producentów

✓Wersje do systemu Hoffmann

✓HM i VHM

Na co uważać

✕Bez łożyska - potrzebny szablon lub prowadnica

✕Dwa przejścia przy szablonie

✕Nie podnosić frezarki z szablonu

✕Ostrzenie tylko w serwisie

Dane techniczne

Producent

CMT (Włochy)

Serie

718 (6 mm), 818 (6,35 i 12,7 mm), 918 (8 i 12 mm)

Średnice D

5,5-20,6 mm

Kąty

7-20°

Długość L

43-84,1 mm

Ostrza

Z2, HM/VHM, RH

Skompletuj zestaw

Wersje z łożyskiem: CMT 718B/818B. Frezy 9°: CMT 522 i CMT 523. Tuleje: CMT 124.

CMT 718/818/918 - ta karta

CMT 818B z łożyskiem →Tuleje CMT 124 →

PDFPobierz katalog CMT ↓

FAQ

Często zadawane pytania

Nie ma tu Twojego pytania? Zadzwoń: 690 177 172 - pomożemy dobrać narzędzie.

Do jakiego szablonu pasuje?

Producent podaje m.in. Keller, Leigh, JoinTECH i Omnijig. Do szablonu CMT300 pasują 718.127.11, 818.128.11, 918.127.11 i 818.628.11, do CMT Enlock - wersje z łożyskiem (7/818B), a do klinów Hoffmann W1-W4 - 718.053, 718/818.079, 718/818.093 i 918.167.
