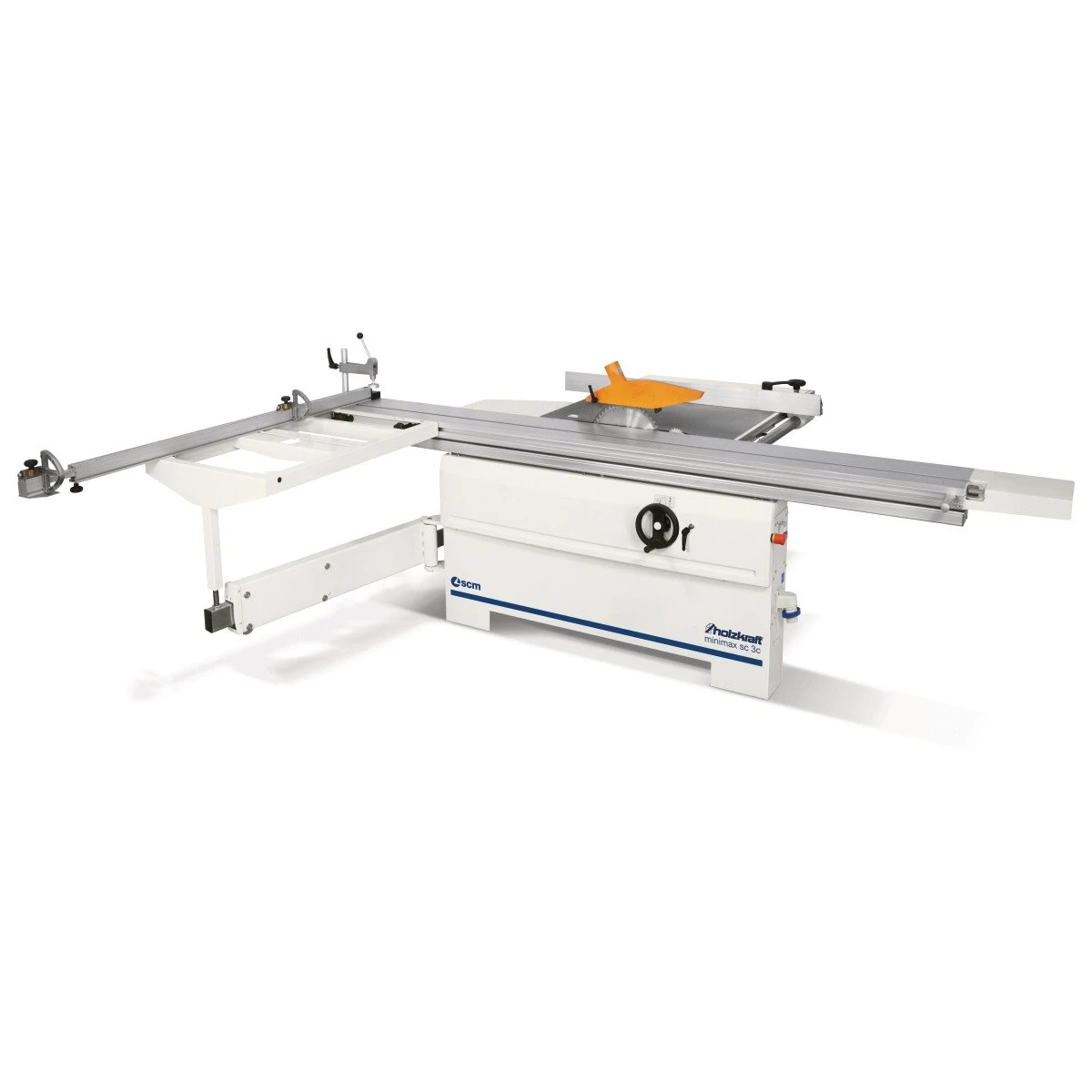

Pilarka formatowa SCM MINIMAX SC 3C 23 z podcinaczem

Przejdź do sekcji Opinie

Pilarka formatowa SCM MINIMAX SC 3C 23 z podcinaczem to pilarka formatowa SCM minimax z wózkiem przesuwnym - płyta cięta na wymiar z kątem prostym na całej długości. Kluczowe parametry: moc 5,0 kW (6,6 KM), masa 380 kg. Maszyna stacjonarna, zasilanie 400 V.

Cena dotyczy konfiguracji podstawowej producenta - transport, uruchomienie i wyposażenie opcjonalne wyceniamy osobno.

Przejdź do pełnego opisu

35 323,00 zł

Ilość

szt.

Dostępność:

duża ilość

Czas wysyłki: 48 godzin

Gwarancja 24 miesiące na zakupione produkty
Zwrot do 30 dni pieniądze w 3 dni
Oryginalne produkty znanych marek
Doradztwo zadzwoń: 690 177 172
Karta techniczna Do pobrania w zakładce poniżej

Dostawa i odbiór

Wybrane produkty (oznaczone wysyłką w 24h) zamówione do 14:00 (InPost Paczkomaty i Kurier) wysyłamy tego samego dnia roboczego.
Darmowa wysyłka od 200 zł przy płatności z góry.
Odbiór osobisty: Sulejówek, Trakt Brzeski 56, pon.-pt. 8:00-16:00.

Czas i koszty dostawy

MASZYNY DO DREWNA

Marka SCM MINIMAX

Opis

SCM MINIMAX · pilarka formatowa

Płyta na wymiar,
krawędź bez wyrwań

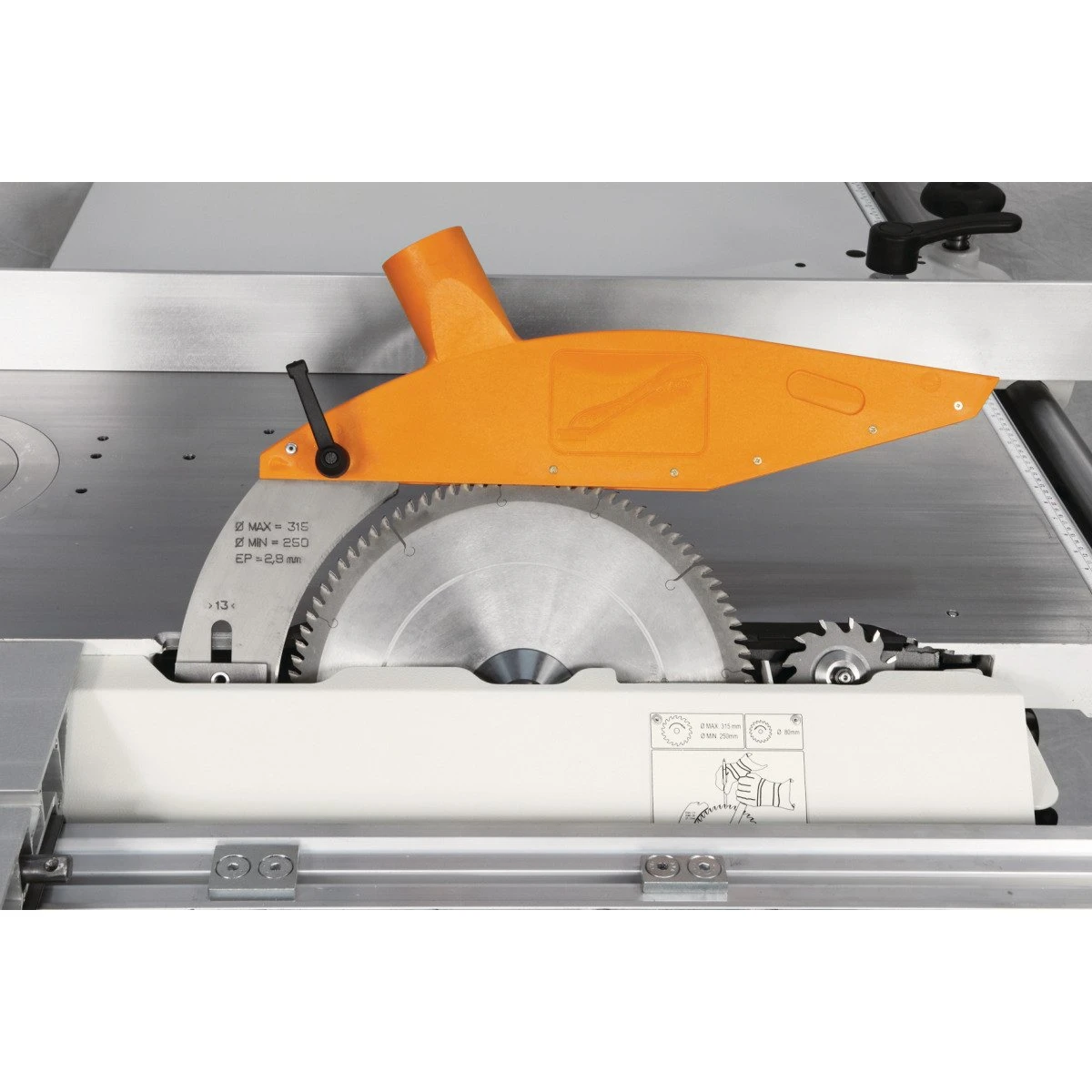

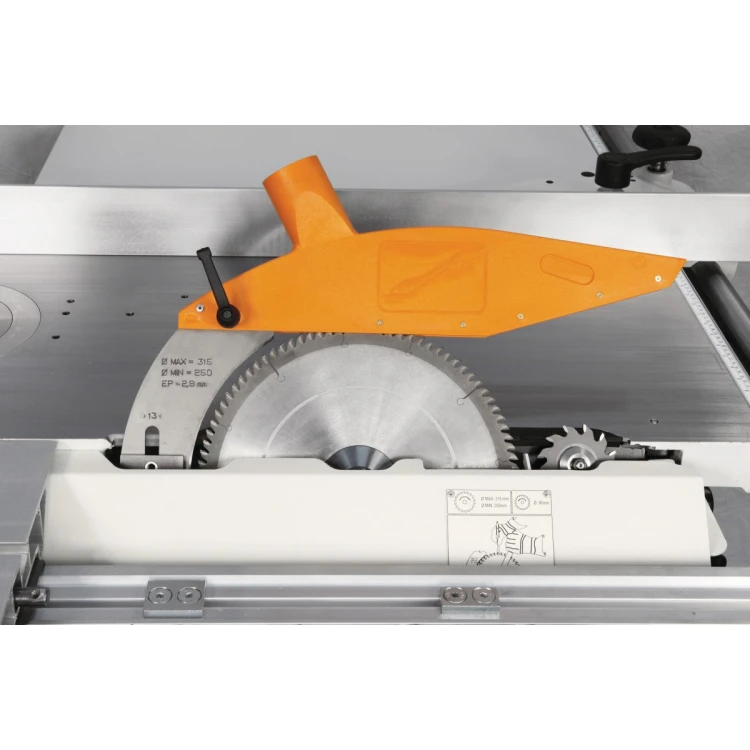

SCM MINIMAX SC 3C 23 z podcinaczem to pilarka formatowa SCM minimax. Wózek przesuwny prowadzi płytę po prostej niezależnie od tego, jak równa jest jej krawędź - i to on, a nie sama tarcza, decyduje o tym, czy element wychodzi na wymiar. Agregat podcinacza nacina spód płyty tuż przed tarczą główną, więc okleina i laminat nie wyrywają się na wyjściu.

tak

podcinacz

5,0 kW (6,6 KM)

moc silnika

380 kg

masa maszyny

Zastosowania

Co na niej przetniesz

Formatówka jest maszyną do płyty i do powtarzalnego wymiaru - tam, gdzie liczy się kąt prosty na całej długości.

✓

Rozkrój płyty

Płyta meblowa, laminowana i sklejka - cięcie na wymiar z kątem prostym bez poprawiania.

✓

Formatowanie elementów

Powtarzalne wymiary w serii, z oporem zamiast pomiaru przy każdym kawałku.

✓

Cięcie pod kątem

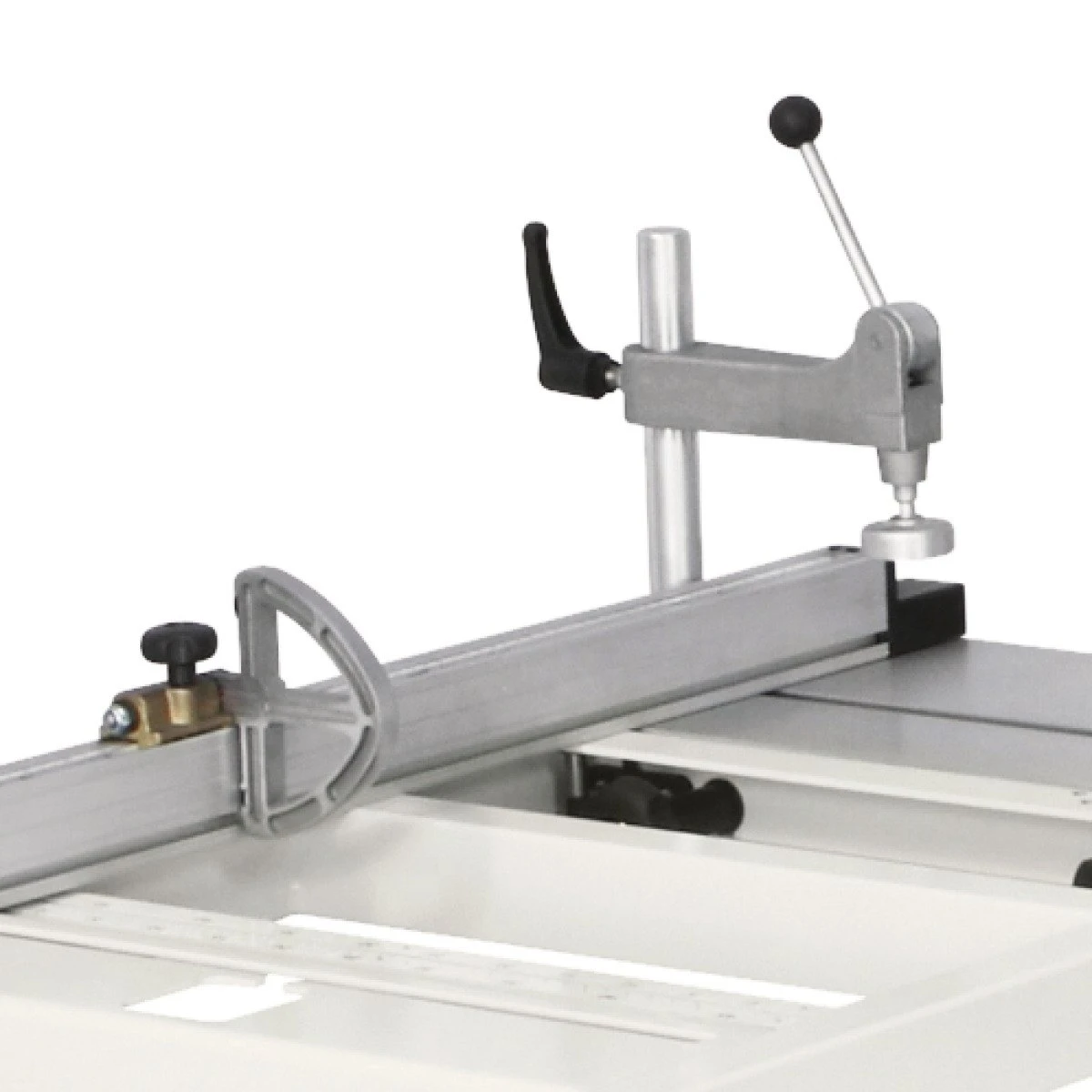

Przykładnica poprzeczna ustawiana w zakresie kątów - ramy, skosy, elementy złożeń.

✓

Materiał oklejony

Podcinacz nacina spód przed tarczą główną - krawędź nadaje się do oklejania bez szlifowania.

Konstrukcja

Co decyduje o dokładności

Wózek, prowadzenie i masa - w tej kolejności.

WÓZEK

Wózek przesuwny

Jego długość wyznacza najdłuższy element, jaki da się przeciąć w jednym przejściu.

90-45°

Przechył tarczy

Pochylenie agregatu pozwala ciąć skosy bez przekładania materiału i bez szablonów.

380 kg

Masa maszyny

Żeliwny stół i stalowy korpus tłumią drgania - przy cienkiej płycie to różnica między czystą krawędzią a wyrwaniami.

Parametry

Najważniejsze liczby

Dane producenta.

900 mm

wysokość stołu

120 mm

króciec odciągu

380 kg

masa maszyny

Zapytaj o wycenę i konfigurację→

⚠ Długość wózka to parametr, którego nie da się później zmienić. Lepiej policzyć najdłuższy element, jaki realnie tniesz, i dobrać wózek z zapasem.

Praca

Zanim potniesz pierwszą płytę

Cztery rzeczy, przez które nawet dobra formatówka tnie krzywo.

Poziom

wypoziomuj korpus

Wózek biegnie po prowadnicy - jeśli korpus stoi na skos, prowadnica pracuje i kąt ucieka.

Kąt 90°

sprawdź przykładnicę

Po transporcie przykładnica poprzeczna wymaga kontroli - to ona wyznacza kąt, nie tarcza.

Podcinacz

ustaw w osi

Podcinacz musi biec dokładnie w osi tarczy głównej - przesunięty zostawia stopień na krawędzi.

Odciąg

120 mm

Trociny pod stołem blokują osłonę i podnoszą materiał.

Dlaczego SC 3C 23 z podcinaczem

✓Wymiary stołu żeliwnego: 840 x 560 mm.

✓Maks. wysokość cięcia 90°/45°: 100 / 79 mm.

✓Szerokość cięcia poprzecznego: 1660 mm.

✓Szerokość cięcia równoległego: 900 mm.

✓Przechył agregatu piły: 90° - 45°.

✓Maks. średnica tarczy głównej: 315 mm.

✓Średnica tarczy podcinacza : 80 mm.

✓Agregat podcinacza z osobnym silnikiem.

Na co uważać

✕Masa 380 kg - transport, rozładunek i ustawienie wymagają wózka widłowego albo dźwigu. To nie jest maszyna, którą wnosi się we dwóch.

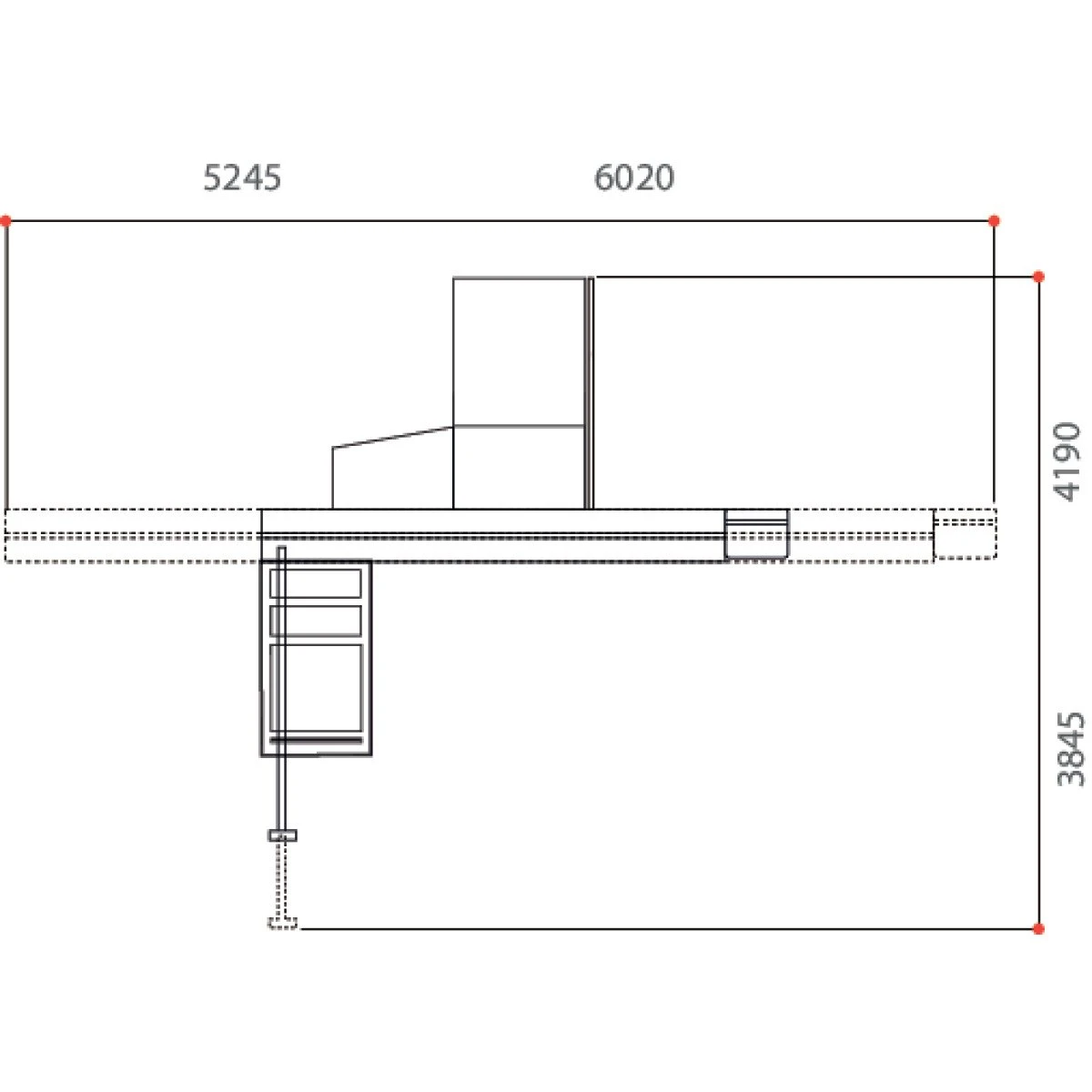

✕Wymagana przestrzeń robocza 5118 mm - przed zamówieniem warto rozrysować stanowisko, bo do tego dochodzi miejsce na operatora i na materiał.

✕Zasilanie trójfazowe 400 V - potrzebne przyłącze siłowe o odpowiednim zabezpieczeniu.

✕Tarcze pilarskie nie wchodzą w skład dostawy standardowej - dobiera się je do materiału.

Dane techniczne

Wymiary stołu żeliwnego

840 x 560 mm

Wysokość stołu

900 mm

Długość cięcia

2250 mm

Maks. wysokość cięcia 90°/45°

100 / 79 mm

Szerokość cięcia poprzecznego

1660 mm

Szerokość cięcia równoległego

900 mm

Przechył agregatu piły

90° - 45°

Maks. średnica tarczy głównej

315 mm

Średnica tarczy podcinacza

80 mm

Prędkość obrotowa

4000 obr./min

Prędkość obrotowa podcinacza

7600 obr./min

Moc silnika

5,0 kW (6,6 KM)

Średnica króćca odciągowego

120 mm

Średnica króćca odciągowego na klinie

60 mm

Masa netto

380 kg

Wymagana przestrzeń - długość

5118 mm

Obszar roboczy - długość

1000 mm

Długość korpusu maszyny

1388 mm

Szerokość transportowa

900 mm

Masa brutto (z opakowaniem)

415 kg

Marka

SCM MINIMAX

Producent

SCM Group S.p.A. Div. MINIMAX, Villa Verucchio, Włochy

Dystrybutor w Polsce

Stürmer Maszyny

Kod producenta

5504323VR

EAN

4036351225959

Skompletuj zestaw

Maszyna tej klasy pracuje w ciągu technologicznym. Poniżej kategorie, w których szukać reszty wyposażenia stanowiska.

SC 3C 23 z podcinaczem - ta karta

Pilarki stołowe i formatowe → Maszyny do obróbki drewna → Odciągi i odpylacze →

· FAQ ·

Często zadawane pytania

Nie ma tu Twojego pytania? Zadzwoń pod 690 177 172 - dobierzemy maszynę do tego, co robisz.

Po co podcinacz, skoro tarcza i tak tnie?

Tarcza główna wychodzi z materiału od spodu i wyrywa okleinę na dolnej krawędzi. Podcinacz to mała tarcza obracająca się przeciwbieżnie tuż przed tarczą główną - nacina spód płyty na kilka milimetrów, więc główna tarcza tnie już w gotowym rowku. Przy płycie laminowanej i oklejonej to różnica między krawędzią do oklejania a krawędzią do wyrzucenia.

Jak długi element przetnę?

Długość cięcia wyznacza wózek przesuwny.

Czy maszyna wymaga fundamentu?

Nie, ale musi stać na równym, nośnym podłożu. Formatówka jest długa i wąska - nierówność pod jedną nogą przenosi się na prowadnicę wózka i na kąt cięcia.

Czy do tej maszyny potrzebny jest odciąg?

Tak. Maszyna ma fabryczne króćce odciągowe i bez podłączonego odciągu nie należy jej uruchamiać - wióry blokują osłony i psują jakość obróbki. Wydajność odciągu dobiera się do sumy średnic króćców. Zobacz odciągi i odpylacze.

Czy cena z karty to cena kompletnej maszyny?

Cena dotyczy maszyny w konfiguracji podstawowej producenta. Osobno wycenia się transport i rozładunek, uruchomienie i szkolenie oraz wyposażenie opcjonalne (wał spiralny, dłuższy wózek, agregat podcinacza, sterowanie, podajniki). Napisz, co dokładnie robisz - przygotujemy wycenę na konkretną konfigurację. Zapytaj o konfigurację

Jak wygląda dostawa i rozładunek?

Maszyna jedzie na palecie albo w skrzyni, transportem dedykowanym. Rozładunek wymaga wózka widłowego o odpowiednim udźwigu - jeśli go nie masz, uwzględniamy rozładunek w wycenie. Termin i sposób dostawy ustalamy przy zamówieniu.

Czy maszynę trzeba uruchamiać serwisowo?

Maszyny tej klasy dostarczamy ustawione fabrycznie, ale po transporcie wymagają wypoziomowania, podłączenia zasilania i odciągu oraz sprawdzenia geometrii. Uruchomienie i szkolenie operatora można zamówić razem z maszyną - wtedy wchodzą do wyceny.

Jakie zasilanie jest potrzebne?

Trójfazowe 400 V. Wartość zabezpieczenia zależy od mocy zainstalowanej i od tego, ile agregatów pracuje jednocześnie - podajemy ją w dokumentacji przed dostawą, żeby elektryk mógł przygotować przyłącze zanim maszyna stanie na hali.
