Odciąg trocin HOLZKRAFT ASA 4303

Przejdź do sekcji Opinie

Odciąg trocin HOLZKRAFT ASA 4303 to mobilny odciąg trocin i wiórów HOLZKRAFT z obracaną o 180° jednostką ssącą - do strugarek, pilarek i frezarek. Kluczowe parametry: wydajność 4300 m³/h, worek 2 x 215 l, silnik 3,8 kW, zasilanie 400 V / 50 Hz. Producent przewiduje go do wiórów i trocin, nie do drobnego pyłu szlifierskiego.

Przejdź do pełnego opisu

3 811,77 zł

Ilość

szt.

Dostępność:

duża ilość

Czas wysyłki: 48 godzin

Gwarancja 24 miesiące na zakupione produkty
Zwrot do 30 dni pieniądze w 3 dni
Oryginalne produkty znanych marek
Doradztwo zadzwoń: 690 177 172
Karta techniczna Do pobrania w zakładce poniżej

Dostawa i odbiór

Wybrane produkty (oznaczone wysyłką w 24h) zamówione do 14:00 (InPost Paczkomaty i Kurier) wysyłamy tego samego dnia roboczego.
Darmowa wysyłka od 200 zł przy płatności z góry.
Odbiór osobisty: Sulejówek, Trakt Brzeski 56, pon.-pt. 8:00-16:00.

Czas i koszty dostawy

MASZYNY DO DREWNA

Marka HOLZKRAFT

Opis

HOLZKRAFT · odciąg trocin

Wióry z hali,
zanim osiądą na maszynach

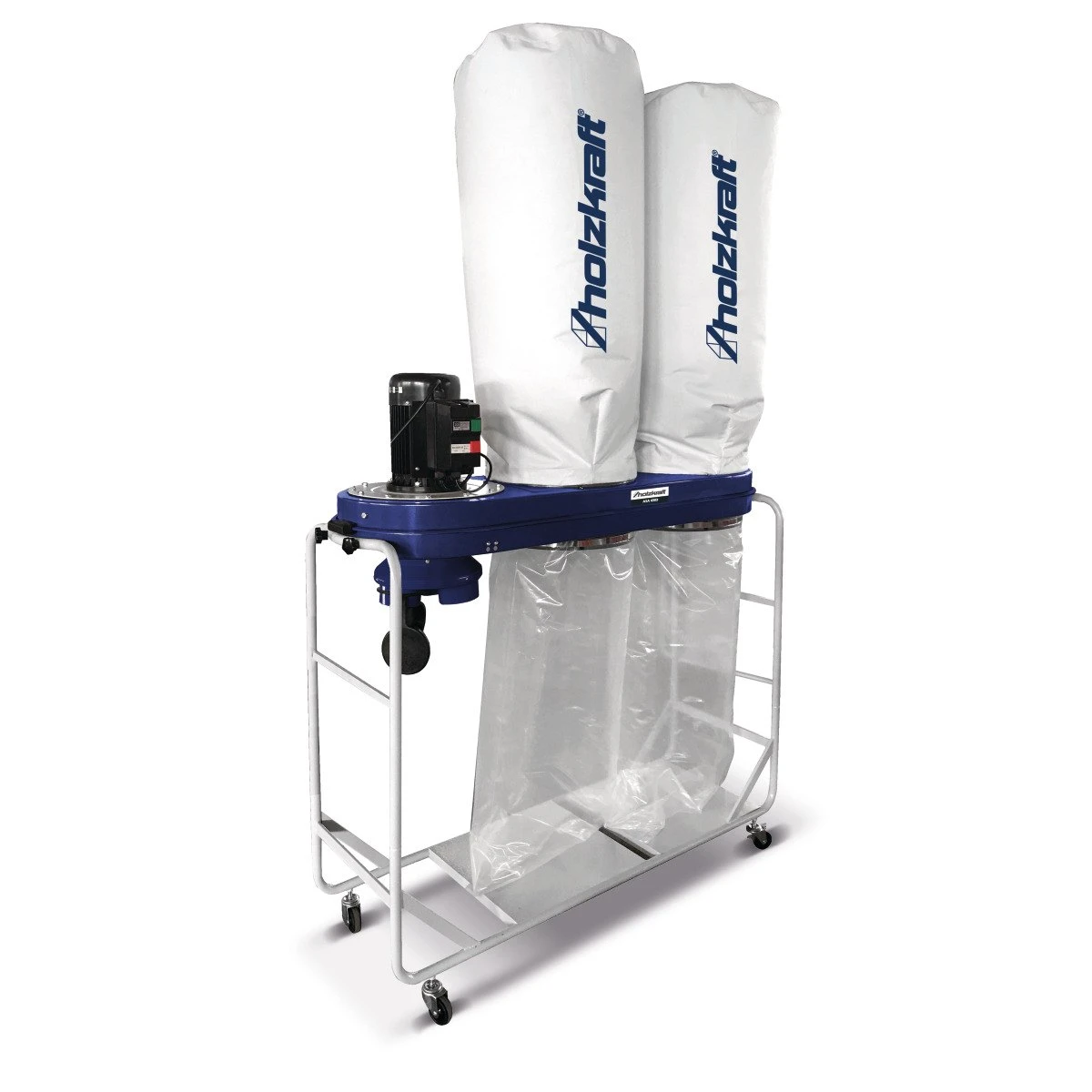

HOLZKRAFT ASA 4303 to mobilny odciąg trocin i wiórów HOLZKRAFT. Jednostka ssąca obracana o 180° pozwala odsysać od dołu albo od góry, więc urządzenie ustawia się tam, gdzie jest miejsce, a nie tam, gdzie wymusza je króciec. Dwa worki i dwie komory filtracyjne dają zapas pojemności przy pracy ciągłej - wymiana worka nie zatrzymuje całego stanowiska.

4300 m³/h

wydajność maks.

2000 Pa

podciśnienie maks.

2 x 215 l

pojemność worka

3,8 kW

moc silnika

69 kg

masa urządzenia

Zastosowania

Gdzie pracuje

Odciąg dobiera się do maszyn, które ma obsłużyć - i do tego, czy pracują pojedynczo, czy równocześnie.

✓

Strugarki i grubiarki

Najwięcej wiórów w warsztacie bierze się ze strugania - tu odciąg przestaje być wygodą, a staje się warunkiem pracy.

✓

Pilarki formatowe

Trociny spod stołu blokują osłonę tarczy i podnoszą materiał; odciąg utrzymuje drożność rzazu.

✓

Frezarki dolnowrzecionowe

Wióry z profilowania odbierane są z osłony wrzeciona i z prowadnicy.

✓

Praca mobilna

Na kołach - przetaczany między maszynami zamiast budowania instalacji przy każdej z nich.

Konstrukcja

Co decyduje o skuteczności

Nie moc silnika, tylko przepływ, opór instalacji i powierzchnia filtra.

4300 m³/h

Wydajność maksymalna

Wartość katalogowa mierzona bez instalacji. Każde kolano, zasuwa i metr rury odbierają część tego przepływu - dlatego instalację liczy się od maszyny, nie od odciągu.

2 x 2,4 m²

Powierzchnia filtra

Im większa, tym wolniej rośnie opór przy zapchaniu i tym dłużej urządzenie trzyma nominalną wydajność.

Ø 260 mm

Średnica przyłącza

Przewężenie na wężu kasuje wydajność szybciej niż jakikolwiek inny błąd w instalacji.

Parametry

Najważniejsze liczby

Dane producenta.

4300 m³/h

wydajność maks.

2000 Pa

podciśnienie maks.

2 x 2,4 m²

powierzchnia filtra

2 x Ø 100 mm, 2 x Ø 120 mm

przyłącza kolektora

69 kg

masa urządzenia

Zapytaj o dobór odciągu→

⚠ Producent zaznacza, że seria ASA jest przewidziana do wiórów i trocin, a nie do drobnego pyłu. Do pyłu szlifierskiego potrzebny jest filtr dokładny.

Uruchomienie

Zanim podłączysz

Cztery rzeczy, przez które nawet dobry odciąg ciągnie słabiej, niż powinien.

Średnica

Ø 260 mm

Wąż o mniejszej średnicy niż króciec to najczęstsza przyczyna słabego odciągu.

Trasa

jak najkrócej

Każde kolano 90° kosztuje tyle, co kilka metrów prostej rury - lepiej dwa łuki 45° niż jedno ostre kolano.

Filtr

czysty

Zapchany worek filtracyjny podnosi opór stopniowo - spadek wydajności widać dopiero, gdy jest już duży.

Worek

2 x 215 l

Przepełniony worek na wióry dusi przepływ; wymienia się go zanim dojdzie do szyjki.

Dlaczego ASA 4303

✓Średnica przyłącza na urządzeniu O 260 mm.

✓Średnica przyłącza kolektora : 2 x O 120 mm, 2 x O 100 mm.

✓Wymiary (Dł. x Szer. x Wys.) 1700 x600 x 2400 mm.

✓Do frezowania, strugania i trocin (nie nadaje się do pyłu).

✓Obracana o 180° jednostka ssąca umożliwia odsysanie z dołu lub z góry.

✓Stabilne koło wentylatora wykonane z metalu.

✓Wydajność maksymalna 4300 m³/h.

✓Powierzchnia filtra 2 x 2,4 m².

Na co uważać

✕Masa 69 kg - urządzenie jest mobilne na kołach, ale przy przenoszeniu przez próg czy schody potrzebne są dwie osoby.

✕Nie nadaje się do drobnego pyłu szlifierskiego - producent podaje to wprost.

✕Worki na wióry i worki filtracyjne to materiał eksploatacyjny; mają osobne numery katalogowe i nie wchodzą w skład dostawy w zapasie.

✕Zasilanie 400 V - potrzebne przyłącze siłowe.

Dane techniczne

Wydajność maksymalna

4300 m³/h

Podciśnienie maks.

2000 Pa

Powierzchnia filtra

2 x 2,4 m²

Pojemność worka na wióry

2 x 215 l

Średnica przyłącza na urządzeniu

Ø 260 mm

Średnica przyłączy na kolektorze

2 x Ø 100 mm, 2 x Ø 120 mm

Moc silnika

3,8 kW

Napięcie zasilania

400 V / 50 Hz

Wymiary (dł. x szer. x wys.)

1700 x 600 x 2400 mm

Masa netto

69 kg

Moc oddawana

3 kW

Masa brutto (z opakowaniem)

73 kg

Marka

HOLZKRAFT

Producent

Stürmer Maschinen GmbH, Hallstadt, Niemcy

Kod producenta

5128433

EAN

4036351277378

Skompletuj zestaw

Odciąg pracuje w ciągu technologicznym. Poniżej kategorie, w których szukać reszty wyposażenia stanowiska.

ASA 4303 - ta karta

Odciągi i odpylacze → Worki i filtry do odciągów → Maszyny do obróbki drewna →

· FAQ ·

Często zadawane pytania

Nie ma tu Twojego pytania? Zadzwoń pod 690 177 172 - dobierzemy maszynę do tego, co robisz.

Jak dobrać odciąg do mojej maszyny?

Punktem wyjścia jest zapotrzebowanie maszyny na powietrze, a nie moc silnika odciągu. Strugarka grubościowa czy formatówka z podcinaczem potrzebują innego przepływu niż pilarka taśmowa. Do tego dochodzą opory instalacji: każdy metr rury, każde kolano i każda zasuwa zabierają część wydajności. Napisz, jakie maszyny i jak długa ma być instalacja - policzymy to razem. Zapytaj o dobór

Czy ten odciąg nadaje się do pyłu szlifierskiego?

Odciągi z serii ASA są przewidziane do wiórów i trocin z frezowania, strugania i cięcia - producent wprost zaznacza, że nie są przeznaczone do drobnego pyłu. Pył szlifierski wymaga filtra dokładnego; w warsztacie uzupełnia się go oczyszczaczem powietrza albo odciągiem z filtrem kartuszowym.

Czy do odciągu potrzebna jest instalacja rurowa?

Przy jednej maszynie wystarczy wąż elastyczny wpięty w króciec. Przy kilku stanowiskach buduje się instalację z rur ocynkowanych z zasuwami - wtedy odciąg stoi w jednym miejscu, a otwiera się tylko gałąź przy pracującej maszynie. Rury, kolana i zasuwy dobiera się do średnic przyłączy podanych w danych technicznych.

Jak głośno pracuje odciąg?

W praktyce odciąg workowy jest jednym z głośniejszych urządzeń w warsztacie, dlatego w większych zakładach ustawia się go w osobnym pomieszczeniu albo w przybudówce, a do hali prowadzi się samą instalację.

Jakie zasilanie jest potrzebne?

Napięcie i moc silnika są podane w danych technicznych. Wersje 400 V wymagają przyłącza siłowego. Przy wersji 230 V wystarczy gniazdo jednofazowe o odpowiednim obciążeniu.

Co z serwisem i częściami?

Urządzenie jest z oferty Stürmer Maschinen, dystrybuowanej w Polsce przez Stürmer Maszyny. Worki, filtry i części eksploatacyjne mają własne numery katalogowe i zamawia się je po indeksie. Napisz do nas
