Odciąg trocin HOLZKRAFT ASA 1901

Przejdź do sekcji Opinie

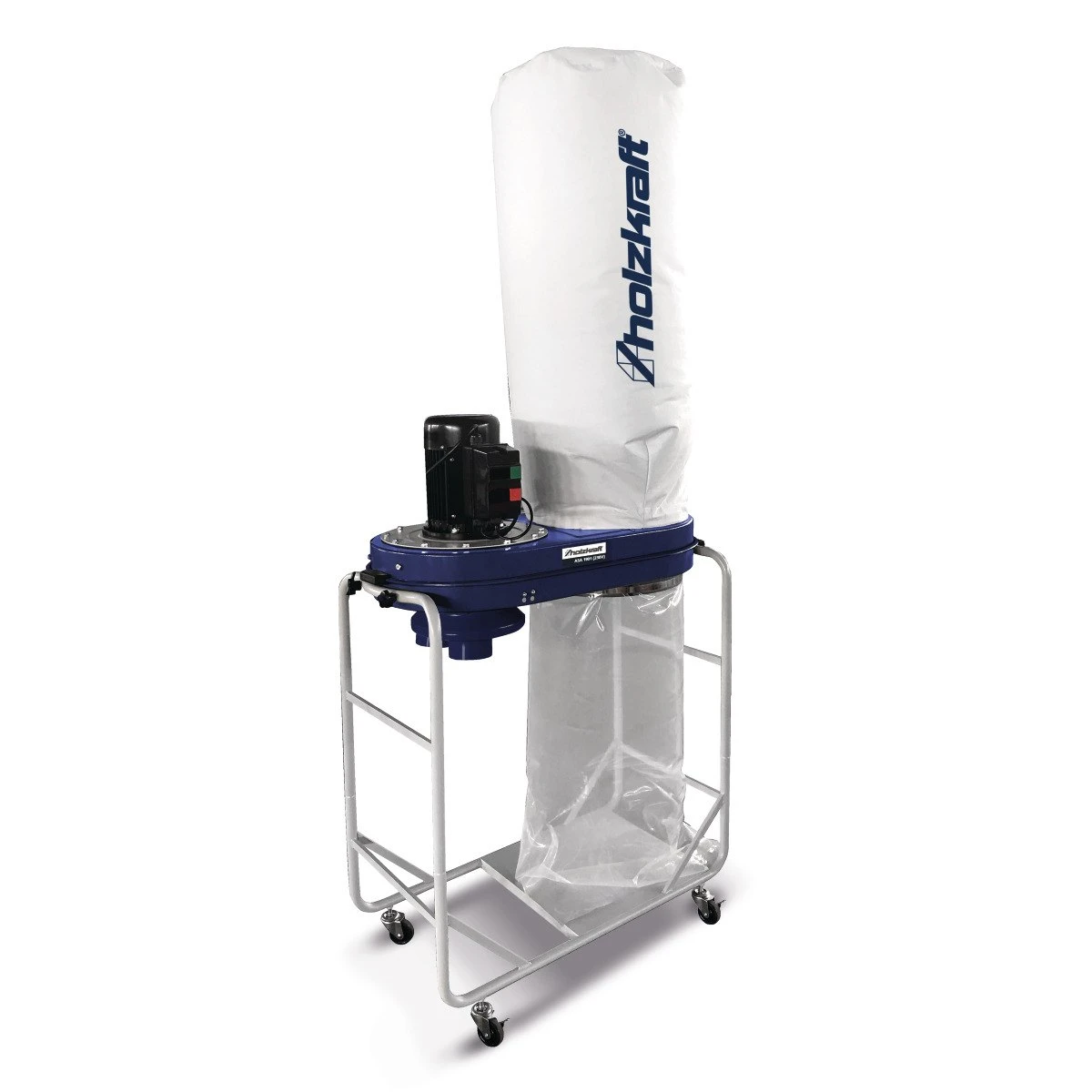

Odciąg trocin HOLZKRAFT ASA 1901 to mobilny odciąg trocin i wiórów HOLZKRAFT z obracaną o 180° jednostką ssącą - do strugarek, pilarek i frezarek. Kluczowe parametry: wydajność 1900 m³/h, worek 110 l, silnik 1,5 kW, zasilanie 230 V / 50 Hz. Producent przewiduje go do wiórów i trocin, nie do drobnego pyłu szlifierskiego.

Przejdź do pełnego opisu

2 434,17 zł

Ilość

szt.

Dostępność:

duża ilość

Czas wysyłki: 48 godzin

Gwarancja 24 miesiące na zakupione produkty
Zwrot do 30 dni pieniądze w 3 dni
Oryginalne produkty znanych marek
Doradztwo zadzwoń: 690 177 172
Karta techniczna Do pobrania w zakładce poniżej

Dostawa i odbiór

Wybrane produkty (oznaczone wysyłką w 24h) zamówione do 14:00 (InPost Paczkomaty i Kurier) wysyłamy tego samego dnia roboczego.
Darmowa wysyłka od 200 zł przy płatności z góry.
Odbiór osobisty: Sulejówek, Trakt Brzeski 56, pon.-pt. 8:00-16:00.

Czas i koszty dostawy

MASZYNY DO DREWNA

Marka HOLZKRAFT

Opis

HOLZKRAFT · odciąg trocin

Wióry z hali,
zanim osiądą na maszynach

HOLZKRAFT ASA 1901 to mobilny odciąg trocin i wiórów HOLZKRAFT. Jednostka ssąca obracana o 180° pozwala odsysać od dołu albo od góry, więc urządzenie ustawia się tam, gdzie jest miejsce, a nie tam, gdzie wymusza je króciec.

1900 m³/h

wydajność maks.

1700 Pa

podciśnienie maks.

110 l

pojemność worka

1,5 kW

moc silnika

39 kg

masa urządzenia

Zastosowania

Gdzie pracuje

Odciąg dobiera się do maszyn, które ma obsłużyć - i do tego, czy pracują pojedynczo, czy równocześnie.

✓

Strugarki i grubiarki

Najwięcej wiórów w warsztacie bierze się ze strugania - tu odciąg przestaje być wygodą, a staje się warunkiem pracy.

✓

Pilarki formatowe

Trociny spod stołu blokują osłonę tarczy i podnoszą materiał; odciąg utrzymuje drożność rzazu.

✓

Frezarki dolnowrzecionowe

Wióry z profilowania odbierane są z osłony wrzeciona i z prowadnicy.

✓

Praca mobilna

Na kołach - przetaczany między maszynami zamiast budowania instalacji przy każdej z nich.

Konstrukcja

Co decyduje o skuteczności

Nie moc silnika, tylko przepływ, opór instalacji i powierzchnia filtra.

1900 m³/h

Wydajność maksymalna

Wartość katalogowa mierzona bez instalacji. Każde kolano, zasuwa i metr rury odbierają część tego przepływu - dlatego instalację liczy się od maszyny, nie od odciągu.

1,92 m²

Powierzchnia filtra

Im większa, tym wolniej rośnie opór przy zapchaniu i tym dłużej urządzenie trzyma nominalną wydajność.

Ø 203 mm

Średnica przyłącza

Przewężenie na wężu kasuje wydajność szybciej niż jakikolwiek inny błąd w instalacji.

Parametry

Najważniejsze liczby

Dane producenta.

1900 m³/h

wydajność maks.

1700 Pa

podciśnienie maks.

1,92 m²

powierzchnia filtra

1 x Ø 100 mm, 1 x Ø 120 mm

przyłącza kolektora

39 kg

masa urządzenia

Zapytaj o dobór odciągu→

⚠ Producent zaznacza, że seria ASA jest przewidziana do wiórów i trocin, a nie do drobnego pyłu. Do pyłu szlifierskiego potrzebny jest filtr dokładny.

Uruchomienie

Zanim podłączysz

Cztery rzeczy, przez które nawet dobry odciąg ciągnie słabiej, niż powinien.

Średnica

Ø 203 mm

Wąż o mniejszej średnicy niż króciec to najczęstsza przyczyna słabego odciągu.

Trasa

jak najkrócej

Każde kolano 90° kosztuje tyle, co kilka metrów prostej rury - lepiej dwa łuki 45° niż jedno ostre kolano.

Filtr

czysty

Zapchany worek filtracyjny podnosi opór stopniowo - spadek wydajności widać dopiero, gdy jest już duży.

Worek

110 l

Przepełniony worek na wióry dusi przepływ; wymienia się go zanim dojdzie do szyjki.

Dlaczego ASA 1901

✓Średnica przyłącza na urządzeniu O 203 mm.

✓Średnica przyłącza kolektora : 1 x O 100 mm, 1 x O 120 mm.

✓Wymiary (Dł. x Szer. x Wys.) 1000 x500 x 2100 mm.

✓Pozostałe informacje Do frezowania, strugania i trocin (nie nadaje się do pyłu).

✓Obracana o 180° jednostka ssąca umożliwia odsysanie z dołu lub z góry.

✓Stabilne koło wentylatora wykonane z metalu.

✓Wydajność maksymalna 1900 m³/h.

✓Powierzchnia filtra 1,92 m².

Na co uważać

✕Masa 39 kg - urządzenie jest mobilne na kołach, ale przy przenoszeniu przez próg czy schody potrzebne są dwie osoby.

✕Nie nadaje się do drobnego pyłu szlifierskiego - producent podaje to wprost.

✕Worki na wióry i worki filtracyjne to materiał eksploatacyjny; mają osobne numery katalogowe i nie wchodzą w skład dostawy w zapasie.

Dane techniczne

Wydajność maksymalna

1900 m³/h

Podciśnienie maks.

1700 Pa

Powierzchnia filtra

1,92 m²

Pojemność worka na wióry

110 l

Średnica przyłącza na urządzeniu

Ø 203 mm

Średnica przyłączy na kolektorze

1 x Ø 100 mm, 1 x Ø 120 mm

Moc silnika

1,5 kW

Napięcie zasilania

230 V / 50 Hz

Wymiary (dł. x szer. x wys.)

1000 x 500 x 2100 mm

Masa netto

39 kg

Moc oddawana

1,05 kW

Masa brutto (z opakowaniem)

42 kg

Marka

HOLZKRAFT

Producent

Stürmer Maschinen GmbH, Hallstadt, Niemcy

Kod producenta

5128191

EAN

4036351277347

Skompletuj zestaw

Odciąg pracuje w ciągu technologicznym. Poniżej kategorie, w których szukać reszty wyposażenia stanowiska.

ASA 1901 - ta karta

Odciągi i odpylacze → Worki i filtry do odciągów → Maszyny do obróbki drewna →

· FAQ ·

Często zadawane pytania

Nie ma tu Twojego pytania? Zadzwoń pod 690 177 172 - dobierzemy maszynę do tego, co robisz.

Jak dobrać odciąg do mojej maszyny?

Punktem wyjścia jest zapotrzebowanie maszyny na powietrze, a nie moc silnika odciągu. Strugarka grubościowa czy formatówka z podcinaczem potrzebują innego przepływu niż pilarka taśmowa. Do tego dochodzą opory instalacji: każdy metr rury, każde kolano i każda zasuwa zabierają część wydajności. Napisz, jakie maszyny i jak długa ma być instalacja - policzymy to razem. Zapytaj o dobór

Czy ten odciąg nadaje się do pyłu szlifierskiego?

Odciągi z serii ASA są przewidziane do wiórów i trocin z frezowania, strugania i cięcia - producent wprost zaznacza, że nie są przeznaczone do drobnego pyłu. Pył szlifierski wymaga filtra dokładnego; w warsztacie uzupełnia się go oczyszczaczem powietrza albo odciągiem z filtrem kartuszowym.

Czy do odciągu potrzebna jest instalacja rurowa?

Przy jednej maszynie wystarczy wąż elastyczny wpięty w króciec. Przy kilku stanowiskach buduje się instalację z rur ocynkowanych z zasuwami - wtedy odciąg stoi w jednym miejscu, a otwiera się tylko gałąź przy pracującej maszynie. Rury, kolana i zasuwy dobiera się do średnic przyłączy podanych w danych technicznych.

Jak głośno pracuje odciąg?

W praktyce odciąg workowy jest jednym z głośniejszych urządzeń w warsztacie, dlatego w większych zakładach ustawia się go w osobnym pomieszczeniu albo w przybudówce, a do hali prowadzi się samą instalację.

Jakie zasilanie jest potrzebne?

Napięcie i moc silnika są podane w danych technicznych. Wersje 400 V wymagają przyłącza siłowego. Przy wersji 230 V wystarczy gniazdo jednofazowe o odpowiednim obciążeniu.

Co z serwisem i częściami?

Urządzenie jest z oferty Stürmer Maschinen, dystrybuowanej w Polsce przez Stürmer Maszyny. Worki, filtry i części eksploatacyjne mają własne numery katalogowe i zamawia się je po indeksie. Napisz do nas
