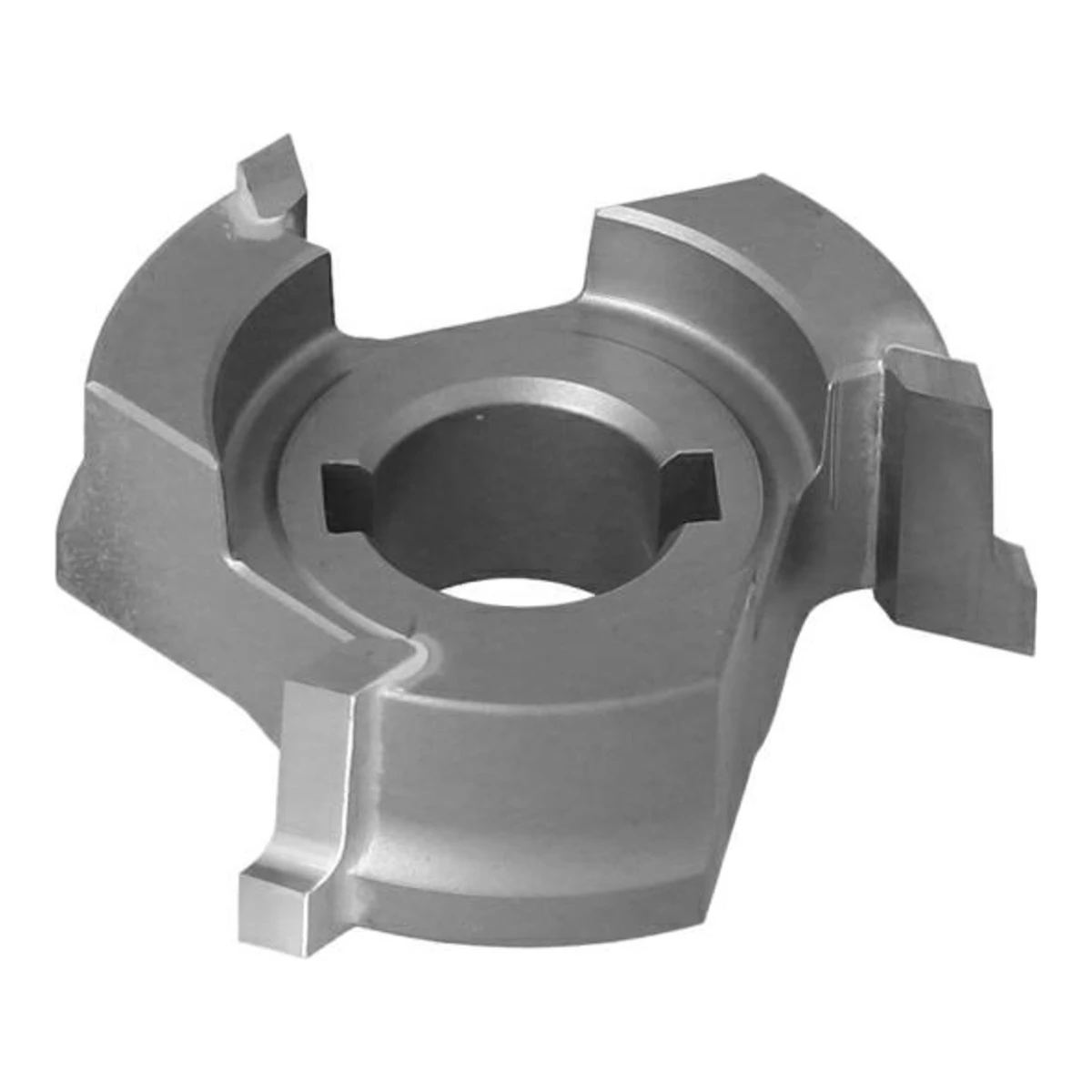

  • Głowica do okleiniarki ITA Tools NKN

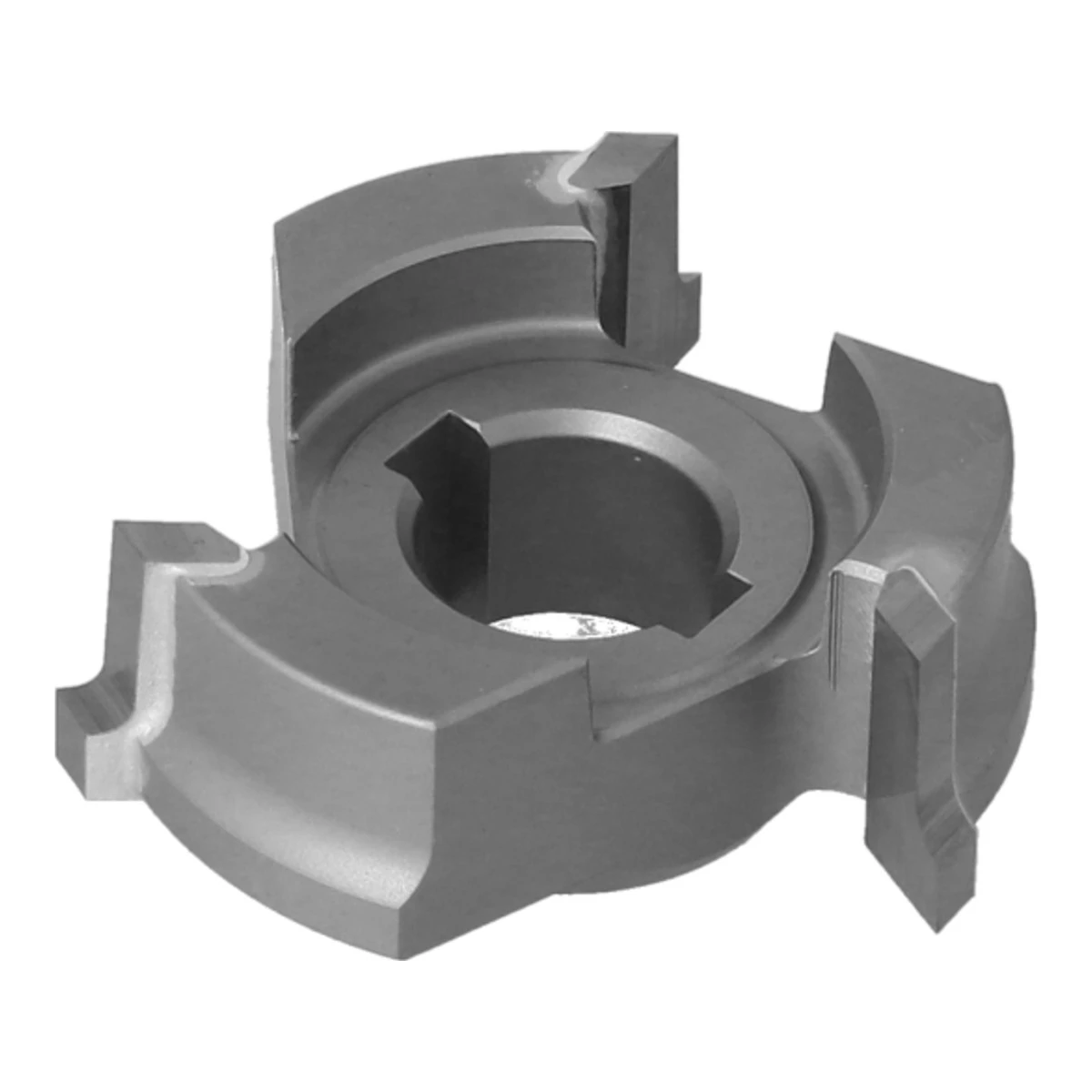

  • Głowica do okleiniarki ITA Tools NKN - zdjęcie 2

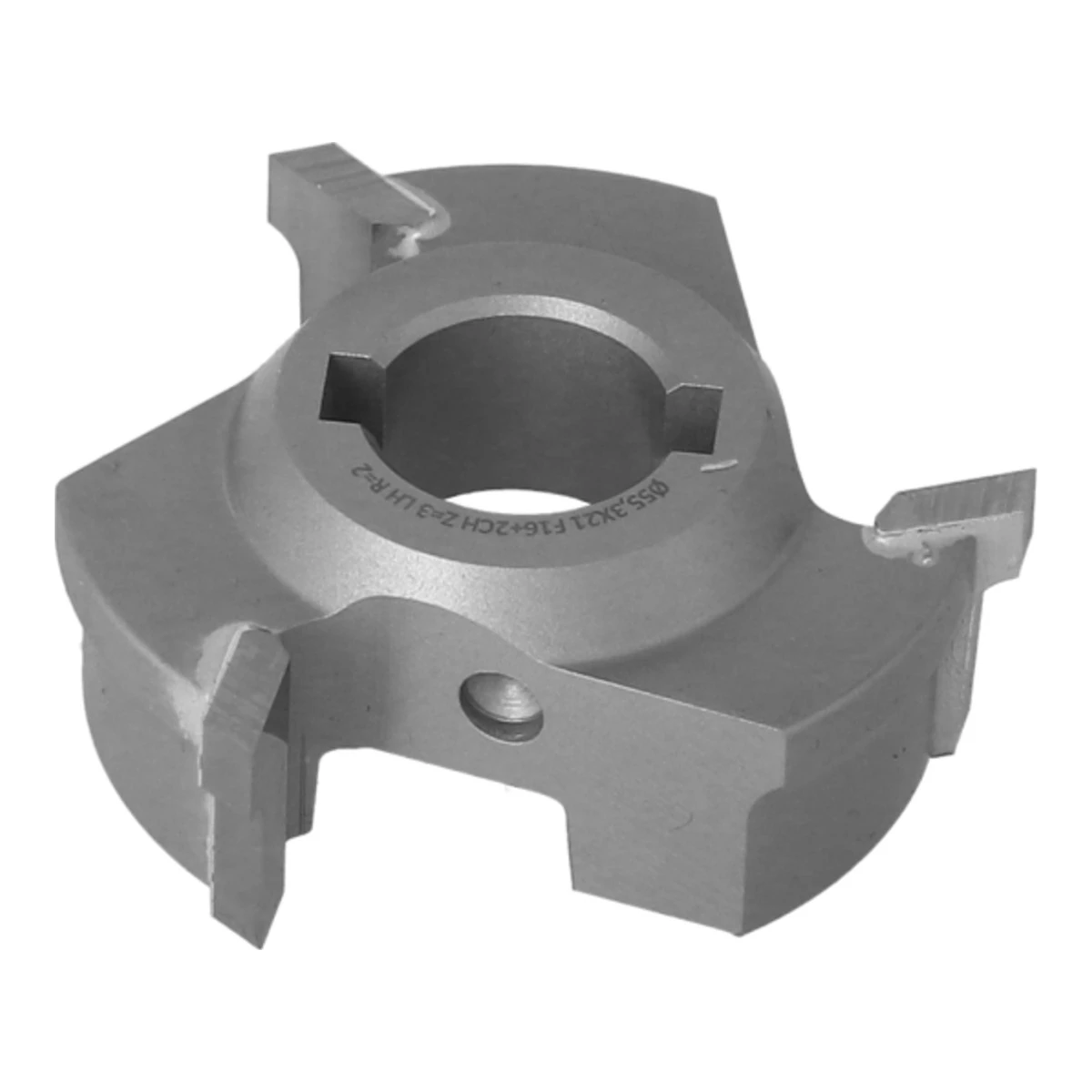

  • Głowica do okleiniarki ITA Tools NKN - zdjęcie 3

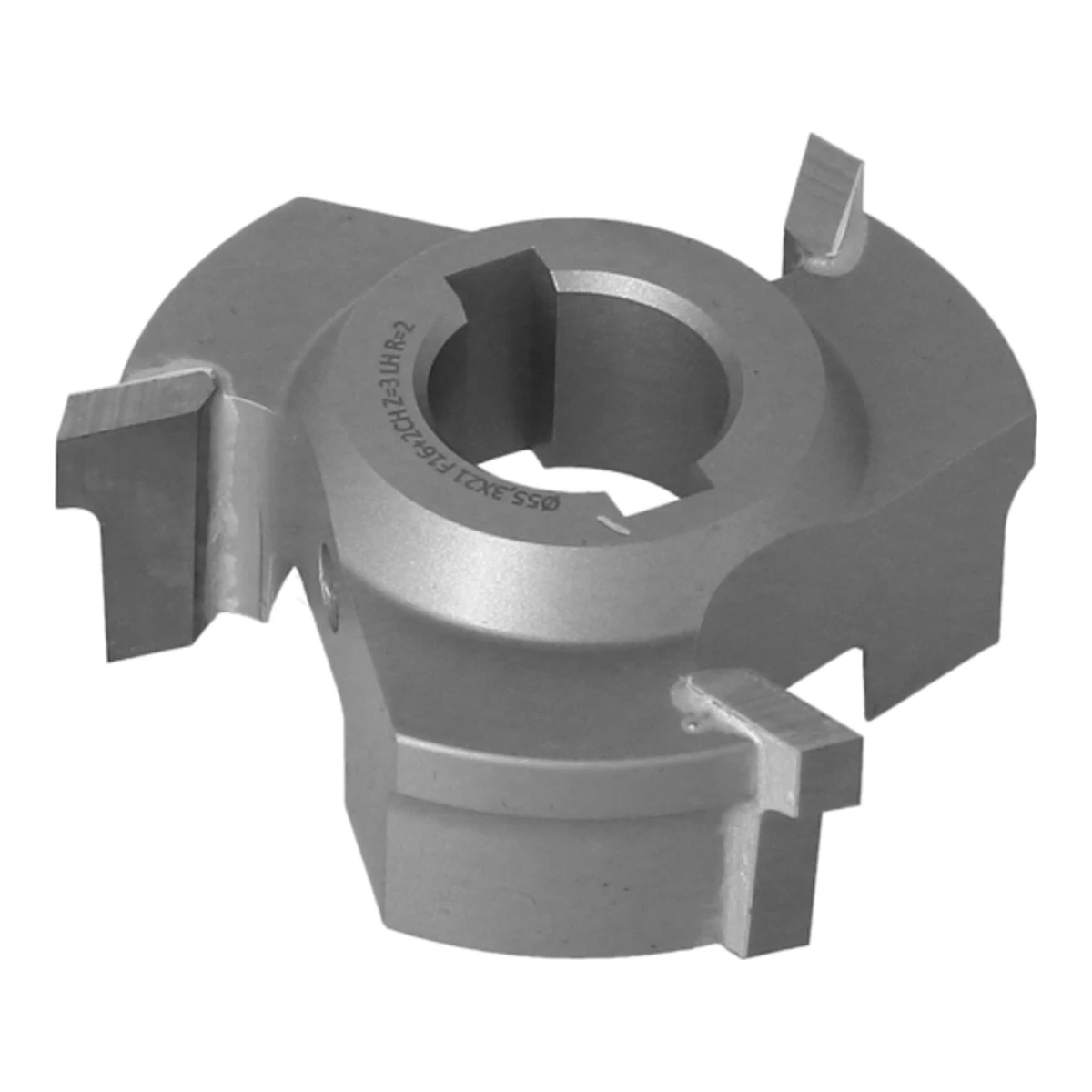

  • Głowica do okleiniarki ITA Tools NKN - zdjęcie 4
Producent: ITA Tools (przejdź do produktów)

Głowica profilująca HM do okleiniarki SCM ITA Tools NKN - D 55,3 mm, R1/R2

Przejdź do sekcji Opinie

Głowice profilujące HM D 55,3 mm, Z3, otwór 16+2CH, promień R1 lub R2, RH i LH - do agregatów frezowania obrzeża okleiniarek SCM K560, K360, K260, K230.

Przejdź do pełnego opisu
Cena 811,90 zł

Wybierz wariant produktu:

Poszczególne warianty mogą różnić się ceną

Wybierz NKN.055316021.00L (D 55,3 mm, I 21 mm, Z 3, R 2 mm) NKN.055316021.00R (D 55,3 mm, I 21 mm, Z 3, R 2 mm) NKN.055316021.01L (D 55,3 mm, I 21 mm, Z 3, R 1 mm) NKN.055316021.01R (D 55,3 mm, I 21 mm, Z 3, R 1 mm)
szt.
Dostępność:
duża ilość
Czas wysyłki: 48 godzin

Dostawa i odbiór

  • Wybrane produkty (oznaczone wysyłką w 24h) zamówione do 14:00 (InPost Paczkomaty i Kurier) wysyłamy tego samego dnia roboczego.
  • Darmowa wysyłka od 200 zł przy płatności z góry.
  • Odbiór osobisty: Sulejówek, Trakt Brzeski 56, pon.-pt. 8:00-16:00.
Czas i koszty dostawy

Opis

ITA Tools

Głowica profilująca HM NKN

NKN to głowice profilujące z ostrzami HM do frezowania promienia na obrzeżu (agregat wykańczający) okleiniarek SCM - w nazwie producenta wymienione są modele K560, K360, K260 i K230. Średnica 55,3 mm, wysokość robocza 21 mm, Z3, otwór 16 mm z dwoma zabierakami. W serii są promienie R1 i R2, każdy w wersji RH i LH. Producent klasyfikuje je jako głowice SCM z promieniem jednostronnym; w katalogu ITA Tools wymiarowo odpowiadają im głowice GKN do maszyn SCM.

55,3 mm
Średnica D
21 mm
Wysokość I
HM, Z3
Ostrza
1 lub 2 mm
Promień R

Warianty

Wybierz wariant

Każdy wiersz to jeden symbol - wybierasz go w polu "Symbol" nad przyciskiem koszyka.

SymbolD [mm]I [mm]ZR [mm]F [mm]K [mm]
NKN.055316021.00L55,3213216560
NKN.055316021.00R55,3213216560
NKN.055316021.01L55,3213116560
NKN.055316021.01R55,3213116560

Wariant wybierasz w polu "Symbol" nad przyciskiem koszyka.


Zastosowania

Do czego go użyjesz

Do czego służy to narzędzie.

✓

Frezowanie promienia na obrzeżu

Wykańczanie górnej i dolnej krawędzi obrzeża promieniem R1 lub R2.

✓

Okleiniarki SCM K560, K360, K260, K230

Głowice dobrane średnicą i otworem pod agregaty tych maszyn.

✓

Para RH + LH

Agregat ma frez górny i dolny - kupuje się komplet w obu kierunkach.

✓

Zmiana promienia obrzeża

Przejście z R1 na R2 (lub odwrotnie) przy zmianie grubości obrzeża.


Konstrukcja

Jak jest zbudowany

Najważniejsze cechy konstrukcji.

HM
Ostrza
Węglik spiekany, Z3.
R1 / R2
Promień
Profil jednostronny na obrzeżu.
55,3 mm
Średnica
Wymiar pod agregaty SCM.

Parametry pracy

Parametry pracy

Dane techniczne według producenta ITA Tools.

55,3 mm
Średnica D
21 mm
Wysokość I
HM, Z3
Ostrza
1 lub 2 mm
Promień R
16+2CH
Otwór F
RH, LH
Kierunek

⚠ Pracuj z osłonami maszyny i w środkach ochrony osobistej; przestrzegaj maksymalnych obrotów podanych przez producenta.



Dlaczego ITA Tools

✓Wymiar 55,3 mm i otwór 16+2CH pod maszyny SCM
✓Dwa promienie: R1 i R2
✓Wersje RH i LH w obu promieniach
✓Ostrza HM - możliwe ostrzenie

Na co uważać

✕Promień głowicy musi odpowiadać promieniowi cykliny
✕Ostrza HM zużywają się szybciej niż diament w ściernych płytach
✕Wersje RH i LH nie są zamienne


Dane techniczne

Średnica D
55,3 mm
Wysokość I
21 mm
Ostrza
HM, Z3
Promień R
1 lub 2 mm
Otwór F
16+2CH
Kierunek
RH, LH
Kierunek obrotów
symbole kończące się na L - LH, na R - RH
Pasuje do
SCM K560, K360, K260, K230
Producent
ITA Tools (Polska)
Liczba wariantów
4

Skompletuj zestaw

Nie wiesz, który wymiar pasuje do Twojej maszyny? Podaj model i zastosowanie - dobierzemy symbol.

NKN - ta karta
Akcesoria do maszyn →

FAQ

Często zadawane pytania

Nie ma tu Twojego pytania? Zadzwoń: 690 177 172 - pomożemy dobrać głowica.

?

Do jakich maszyn pasuje NKN?

Producent podaje okleiniarki SCM K560, K360, K260 i K230 (parametr K w tabeli: 560).
?

R1 czy R2?

Promień dobiera się do grubości obrzeża - R1 do cienkich, R2 do obrzeży ok. 2 mm. Cyklina powinna mieć ten sam promień.
?

Dlaczego są wersje RH i LH?

Górny i dolny frez agregatu obracają się w przeciwnych kierunkach - potrzebny jest komplet.
?

Co znaczy 16+2CH?

Otwór 16 mm z dwoma zabierakami.


Nie wiesz, który wariant wybrać?

Podaj maszynę, materiał i wymiar - dobierzemy narzędzie z tej serii.

690 177 172

albo napisz: sklep@sonoma.pl
