Producent: ITA Tools (przejdź do produktów)

Frez VHM do fazowania krawędzi ITA Tools FVH - kąt 22,5-90°, D 12-30 mm

Przejdź do sekcji Opinie

Frezy VHM do fazowania krawędzi: kąty 22,5°, 45° (ze stopką D1 6 lub 10 mm) i 90° (fazowniki Z4). D 12-30 mm, chwyt 12-20 mm.

Przejdź do pełnego opisu

532,90 zł

Wybierz wariant produktu:

Poszczególne warianty mogą różnić się ceną

Symbol

Wybierz

FVH.20.005.060.20Rs (D 20 mm, D1 10 mm, I 5 mm, L 60 mm)

FVH.30.015.080.20R4 (D 30 mm, I 15 mm, L 80 mm, S 20 mm)

FVH.12.006.070.12R4 (D 12 mm, I 6 mm, L 70 mm, S 12 mm)

FVH.14.010.055.14R (D 14 mm, I 10 mm, L 55 mm, S 14 mm)

FVH.20.007.070.20R (D 20 mm, D1 6 mm, I 7 mm, L 70 mm)

Ilość

szt.

Dostępność:

duża ilość

Czas wysyłki: 48 godzin

Gwarancja 24 miesiące na zakupione produkty
Zwrot do 30 dni pieniądze w 3 dni
Oryginalne produkty znanych marek
Doradztwo zadzwoń: 690 177 172
Karta techniczna Do pobrania w zakładce poniżej

Dostawa i odbiór

Wybrane produkty (oznaczone wysyłką w 24h) zamówione do 14:00 (InPost Paczkomaty i Kurier) wysyłamy tego samego dnia roboczego.
Darmowa wysyłka od 200 zł przy płatności z góry.
Odbiór osobisty: Sulejówek, Trakt Brzeski 56, pon.-pt. 8:00-16:00.

Czas i koszty dostawy

Opis

ITA Tools

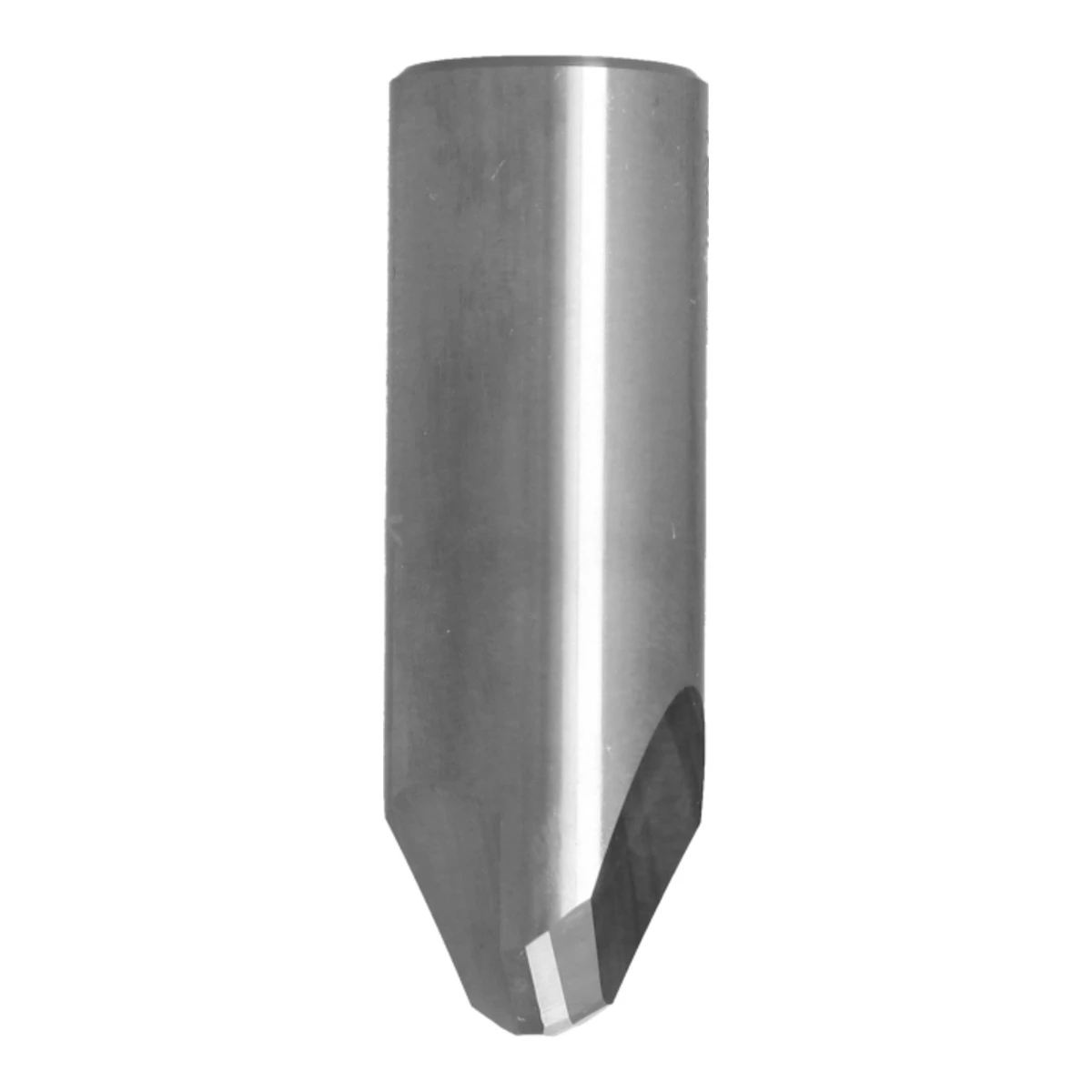

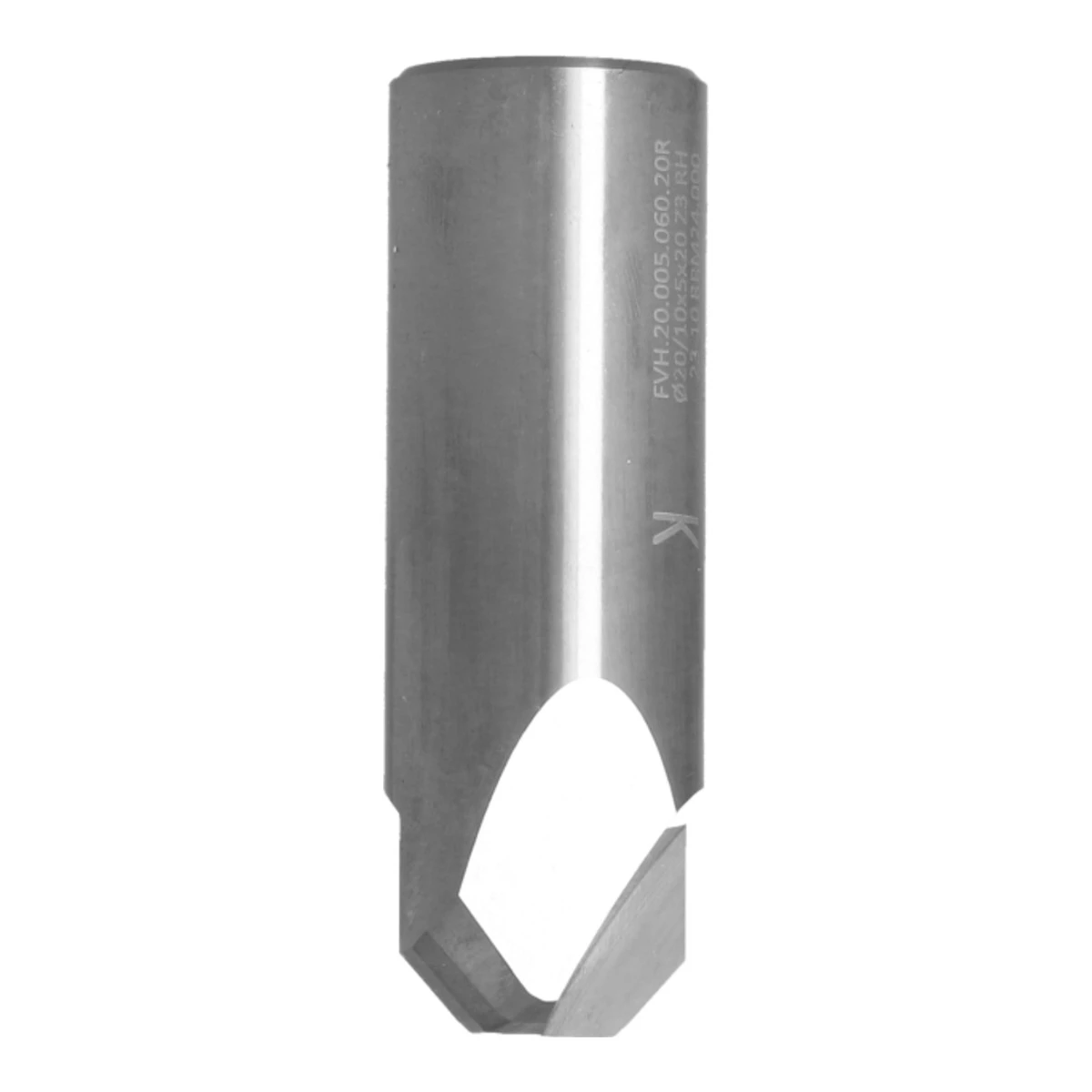

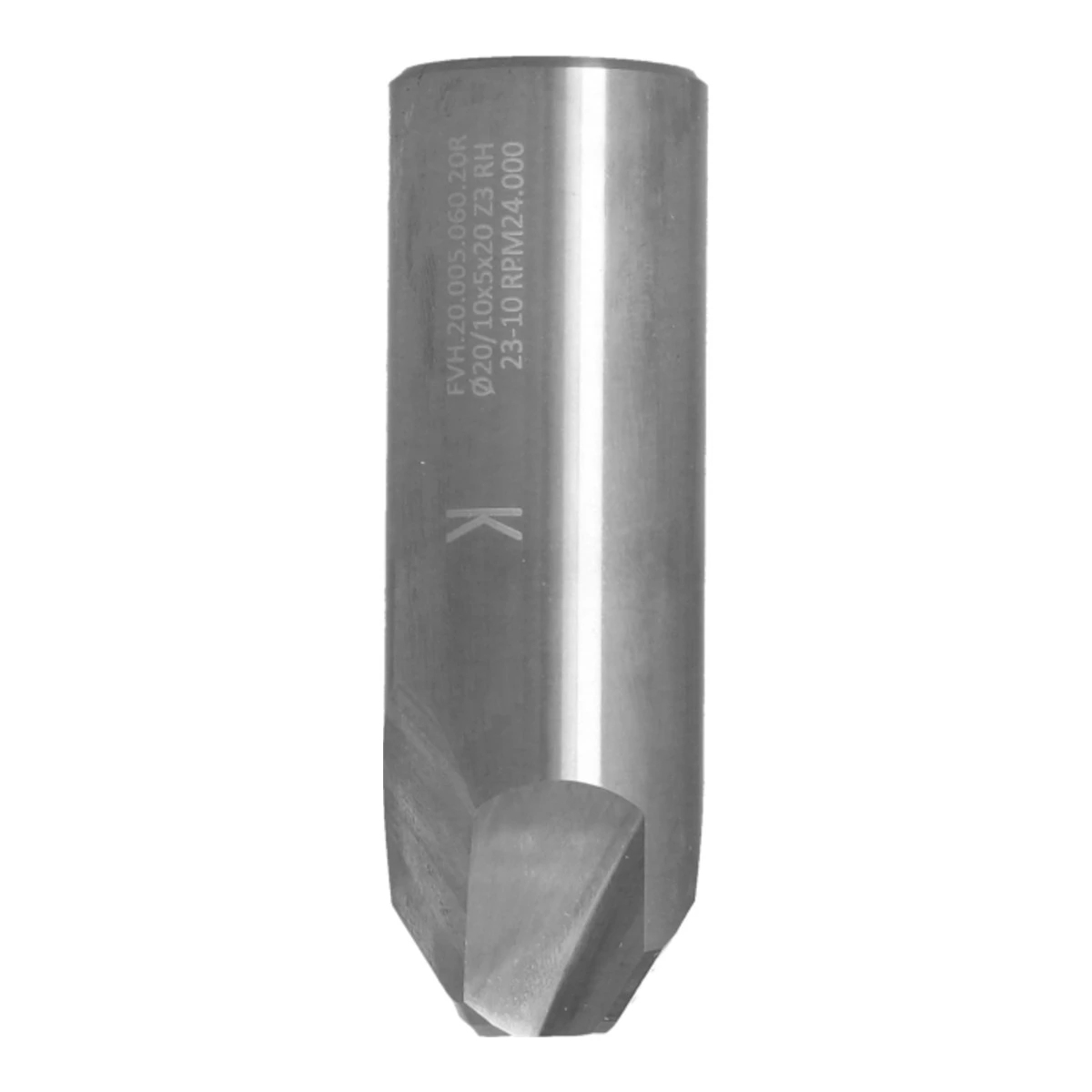

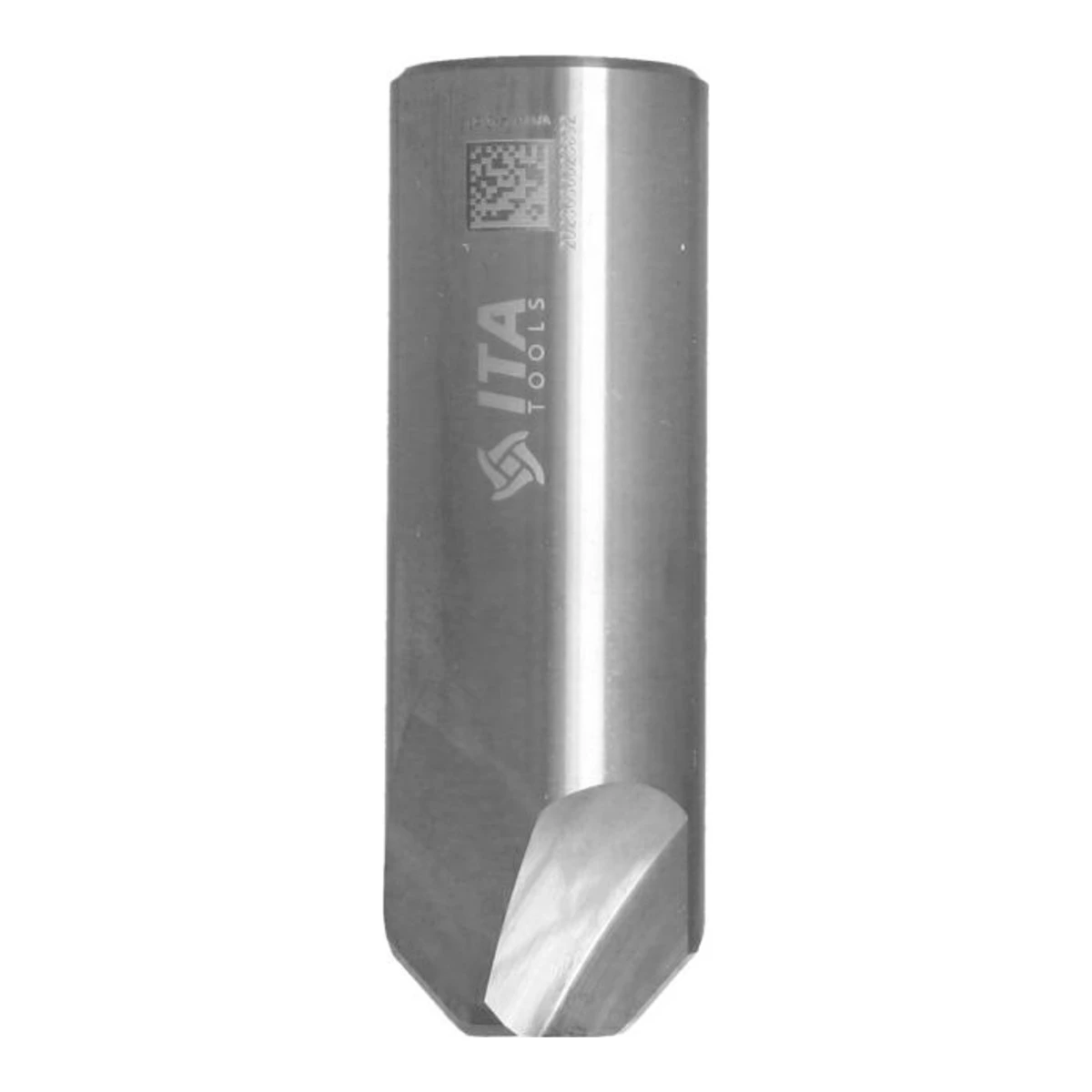

Frez VHM do fazowania FVH

FVH to frezy profilowe z węglika pełnego do fazowania krawędzi. Seria obejmuje trzy typy: frezy Z2 o kącie 45° ze stopką (D1 6 lub 10 mm, FVH.20.005 dodatkowo z promieniem naroża R 1), frez Z2 o kącie 22,5° oraz czteroostrzowe fazowniki 90° (FVH.12 i FVH.30) z oznaczeniem 915. Pozwala dobrać kąt i wielkość fazy do elementu.

12-30 mm

Średnica D

22,5°, 45°, 90°

Kąt A

5-15 mm

Część robocza I

55-80 mm

Długość całkowita L

Warianty

Wybierz wariant

Litera w symbolu po R: R4 = fazownik Z4 90°, Rs = wersja ze stopką; kąt podany jest w kolumnie Kąt.

Symbol	D [mm]	D1 [mm]	I [mm]	L [mm]	S [mm]	Z	Kąt
FVH.20.005.060.20Rs	20	10	5	60	20	2	45°
FVH.30.015.080.20R4	30	-	15	80	20	4	90°
FVH.12.006.070.12R4	12	-	6	70	12	4	90°
FVH.14.010.055.14R	14	-	10	55	14	2	22,5°
FVH.20.007.070.20R	20	6	7	70	20	2	45°

Wariant wybierasz w polu "Symbol" nad przyciskiem koszyka.

Zastosowania

Do czego go użyjesz

Do czego służy to narzędzie.

✓

Fazowanie krawędzi 45°

Klasyczna faza na meblach, blatach i frontach.

✓

Fazowniki 90° (V)

Fazowanie krawędzi i grawerowanie rowków V na CNC.

✓

Faza 22,5°

Łagodne, długie sfazowania dekoracyjne.

✓

Tworzywa i kompozyty

Producent przypisuje serię także do grupy narzędzi do tworzyw i kompozytów.

Konstrukcja

Jak jest zbudowany

Najważniejsze cechy konstrukcji.

22,5-90°

Kąty

Trzy kąty fazy w jednej serii.

Stopka

D1 6/10 mm

Wersje 45° ze stopką prowadzącą końcówkę.

Fazowniki 90°

Cztery ostrza w fazownikach 90° dla gładkiej fazy.

Parametry pracy

Dane techniczne według producenta ITA Tools.

12-30 mm

Średnica D

22,5°, 45°, 90°

Kąt A

5-15 mm

Część robocza I

55-80 mm

Długość całkowita L

12-20 mm

Chwyt S

Z2 lub Z4

Ostrza

6 lub 10 mm (wersje 45°)

Stopka D1

⚠ Pracuj z osłonami maszyny i w środkach ochrony osobistej; przestrzegaj maksymalnych obrotów podanych przez producenta.

Dlaczego ITA Tools

✓Wybór kąta: 22,5°, 45°, 90°

✓Fazowniki 90° w wersji czteroostrzowej

✓Wersje ze stopką i promieniem naroża R 1

✓Węglik pełny, sztywne chwyty 12-20 mm

Na co uważać

✕Każdy symbol ma inny kąt - dobierz go do projektu przed zakupem

✕Duże średnice (do 30 mm) wymagają sztywnej maszyny CNC

✕Węglik pełny (VHM) jest twardy, ale kruchy - uderzenie, bicie lub przeciążenie może wyszczerbić ostrze lub złamać frez.

Dane techniczne

Średnica D

12-30 mm

Kąt A

22,5°, 45°, 90°

Część robocza I

5-15 mm

Długość całkowita L

55-80 mm

Chwyt S

12-20 mm

Ostrza

Z2 lub Z4

Stopka D1

6 lub 10 mm (wersje 45°)

Fazowniki 90°

FVH.12.006.070.12R4 i FVH.30.015.080.20R4 - Z4

Kąt 45° ze stopką

FVH.20.005.060.20Rs - D1 10 mm, promień naroża R 1; FVH.20.007.070.20R - D1 6 mm

Kąt 22,5°

FVH.14.010.055.14R - Z2

Kierunek obrotów

Materiał

VHM

Producent

ITA Tools (Polska)

Liczba wariantów

Skompletuj zestaw

Nie wiesz, który wymiar pasuje do Twojej maszyny? Podaj model i zastosowanie - dobierzemy symbol.

FVH - ta karta

Frezy →

ITAZobacz: Frezy ↓

FAQ

Często zadawane pytania

Nie ma tu Twojego pytania? Zadzwoń: 690 177 172 - pomożemy dobrać frez.

Który symbol do zwykłej fazy 45°?

FVH.20.005.060.20Rs (stopka D1 10 mm, promień naroża R 1) lub FVH.20.007.070.20R (stopka D1 6 mm, dłuższa część robocza 7 mm).

Do czego fazownik 90°?

Fazowniki 90° (FVH.12 i FVH.30, Z4) wykonują fazę 45° na krawędzi przy prowadzeniu bokiem i rowki V przy prowadzeniu czołem.

Co to jest stopka D1?

To średnica końcówki frezu poniżej części fazującej - wyznacza najmniejszą szerokość profilu.

Co oznacza RH w symbolu?

RH to prawe obroty wrzeciona (zgodnie z ruchem wskazówek zegara patrząc od strony chwytu) - standard frezarek CNC i górnowrzecionowych. Litera R na końcu symbolu ITA oznacza wersję prawą.
