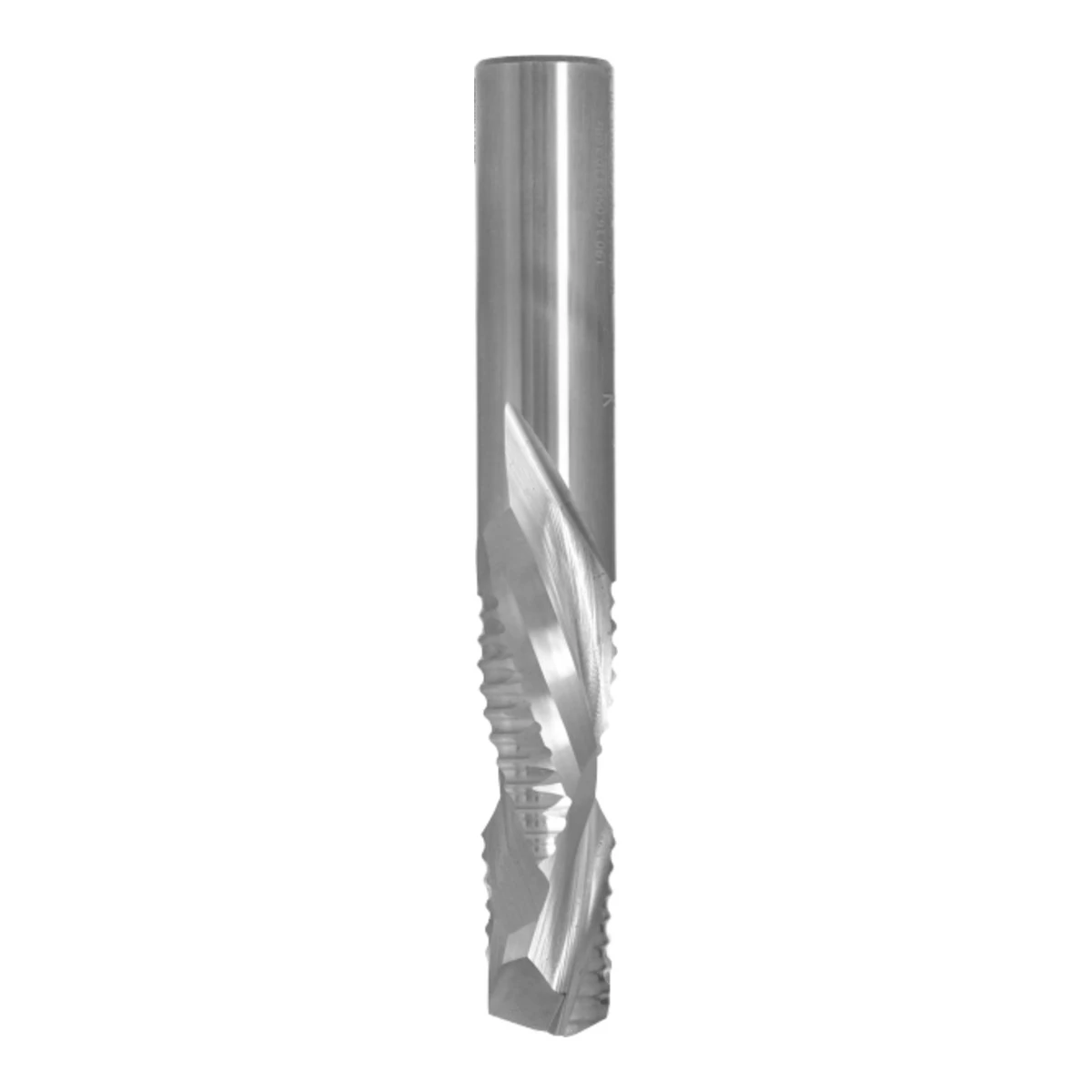

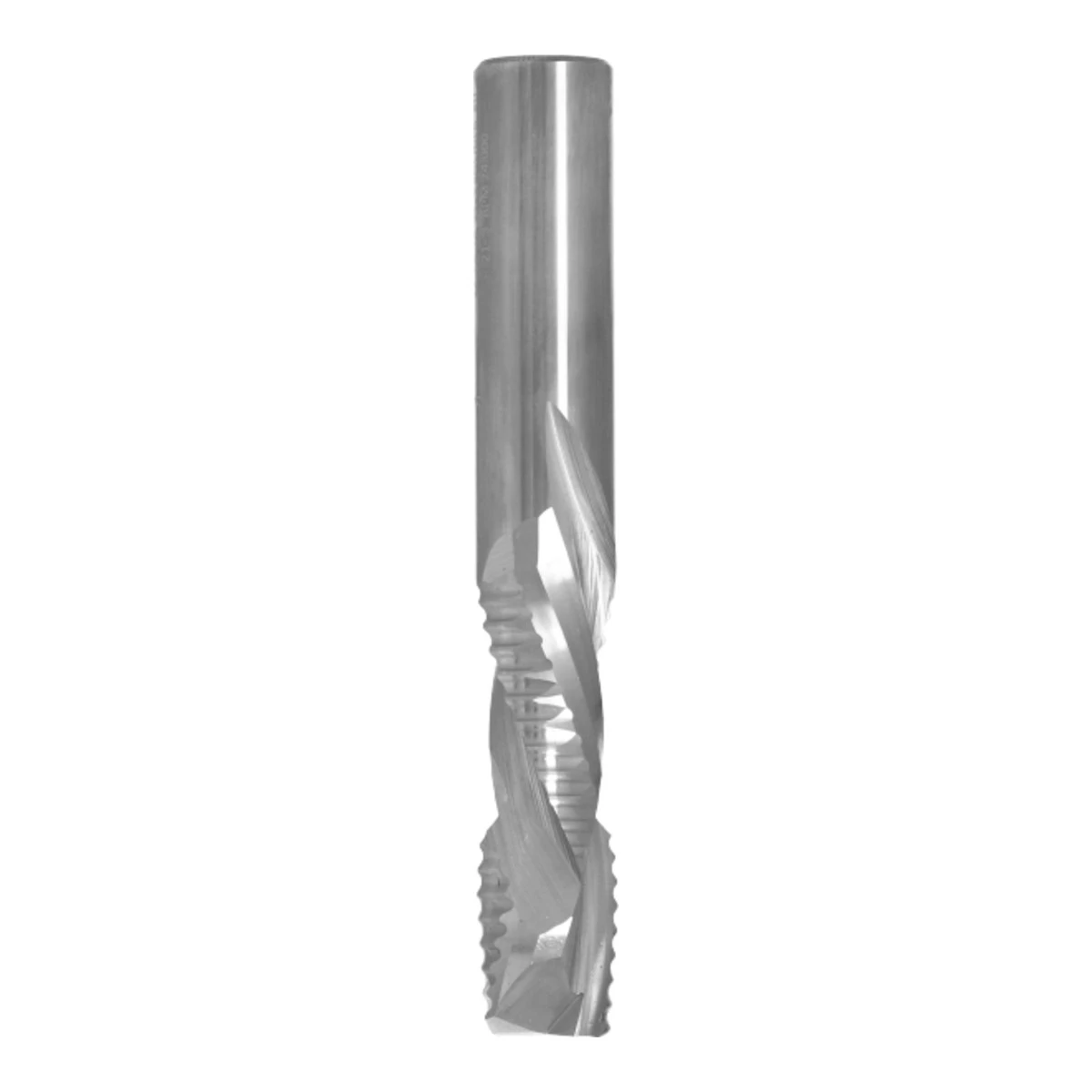

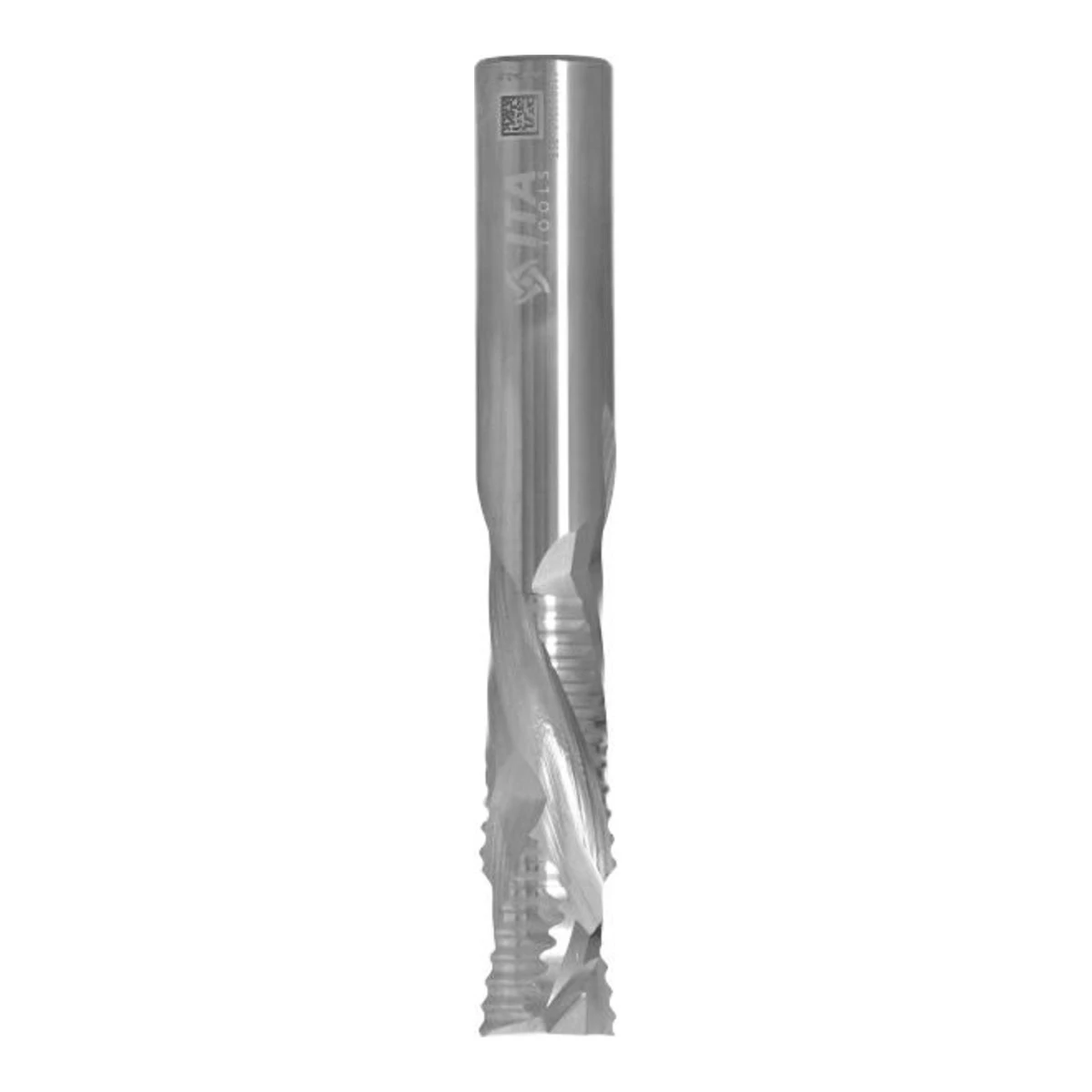

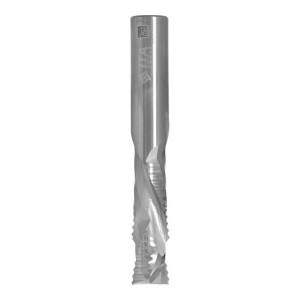

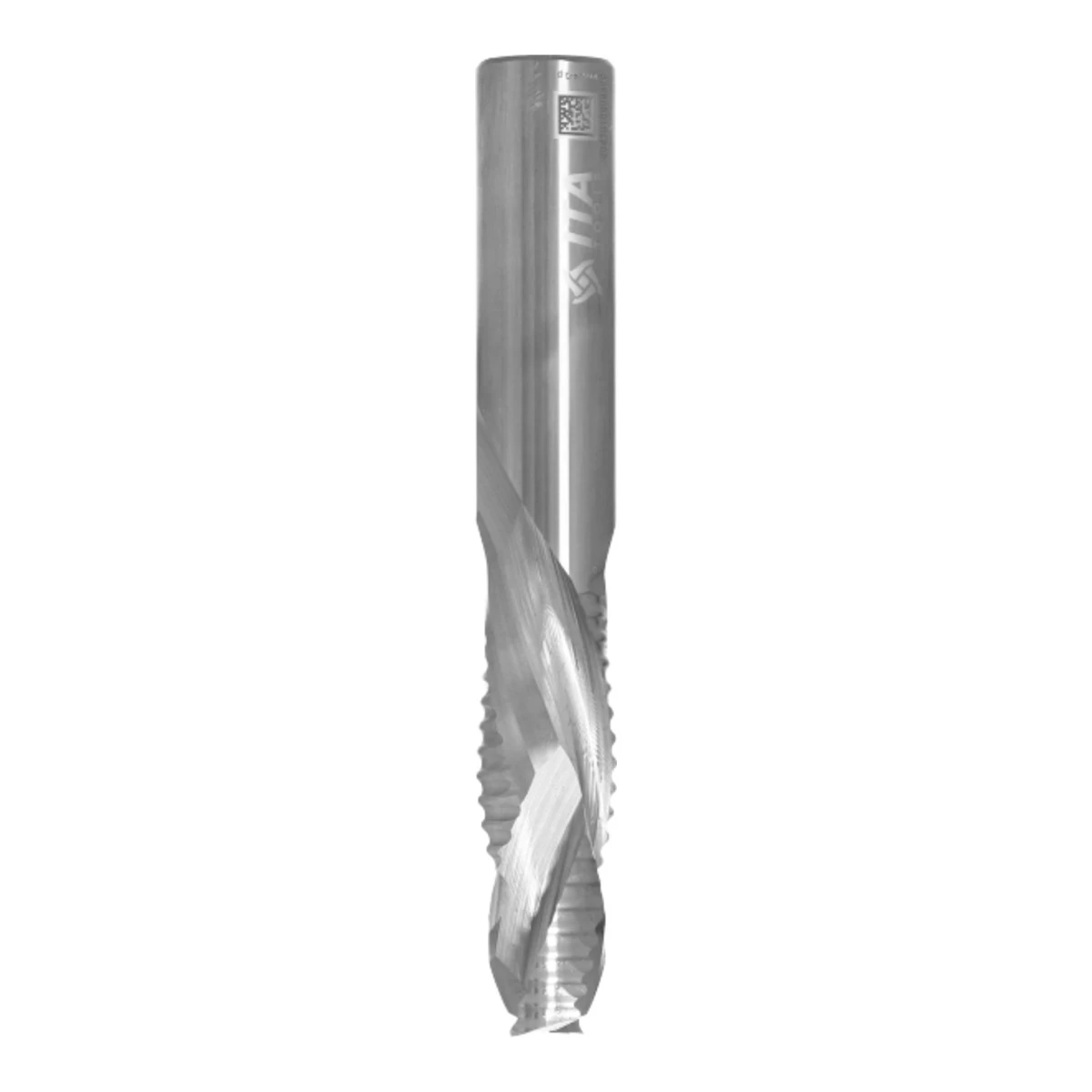

Frez spiralny kompresyjny VHM ITA Tools SM24 - D 16 mm

Przejdź do sekcji Opinie

Zgrubny frez kompresyjny VHM ITA Tools SM24: D 16 mm, Z2+2, I 50 mm, I1 24 mm, L 110 mm, chwyt 16 mm. Do wydajnego cięcia grubych płyt bez wyrwań z obu stron.

Przejdź do pełnego opisu

930,90 zł

Ilość

szt.

Dostępność:

duża ilość

Czas wysyłki: 48 godzin

Gwarancja 24 miesiące na zakupione produkty
Zwrot do 30 dni pieniądze w 3 dni
Oryginalne produkty znanych marek
Doradztwo zadzwoń: 690 177 172
Karta techniczna Do pobrania w zakładce poniżej

Dostawa i odbiór

Wybrane produkty (oznaczone wysyłką w 24h) zamówione do 14:00 (InPost Paczkomaty i Kurier) wysyłamy tego samego dnia roboczego.
Darmowa wysyłka od 200 zł przy płatności z góry.
Odbiór osobisty: Sulejówek, Trakt Brzeski 56, pon.-pt. 8:00-16:00.

Czas i koszty dostawy

Opis

ITA Tools

Frez spiralny kompresyjny VHM zgrubny SM24

SM24 to zgrubny frez kompresyjny VHM Z2+2 o dużej średnicy 16 mm i długiej części roboczej 50 mm. Dolny odcinek pozytyw ma 24 mm, wyżej ostrza negatyw - wiór jest kierowany do środka materiału, co chroni obie powierzchnie. Do wydajnego rozkroju grubych płyt i klejonek, L 110 mm, chwyt 16 mm.

16 mm

Średnica D

50 mm

Długość robocza I

24 mm

Odcinek pozytyw I1

110 mm

Długość całkowita L

Warianty

Symbol i parametry

Symbol producenta - podawaj go przy zamówieniu.

Symbol	D [mm]	I [mm]	I1 [mm]	L [mm]	S [mm]	Z	Kier.
SM24.16.050.110.16R	16	50	24	110	16	2+2	RH

Dane według karty producenta ITA Tools.

Zastosowania

Do czego go użyjesz

Do czego służy to narzędzie.

✓

Grube płyty

Rozkrój płyt i klejonek o dużej grubości.

✓

Wydajny nesting

Szybkie wycinanie formatek, gdy liczy się posuw.

✓

Blaty i elementy klejone

Cięcie grubych blatów z ochroną obu powierzchni.

✓

Obróbka zgrubna przed wykończeniem

Zbieranie materiału z zachowaniem krawędzi bez wyrwań.

Konstrukcja

Jak jest zbudowany

Najważniejsze cechy konstrukcji.

Z2+2

Ostrza

Pozytyw i negatyw.

I 50 mm

Długość robocza

I1 24 mm.

D 16 mm

Średnica

Chwyt 16 mm.

Parametry pracy

Dane techniczne według producenta ITA Tools.

16 mm

Średnica D

50 mm

Długość robocza I

24 mm

Odcinek pozytyw I1

110 mm

Długość całkowita L

16 mm

Chwyt S

Z2+2

Ostrza

kompresja, zgrubny

Geometria

⚠ Pracuj z osłonami maszyny i w środkach ochrony osobistej; przestrzegaj maksymalnych obrotów podanych przez producenta.

Dlaczego ITA Tools

✓Długa część robocza 50 mm - grube materiały w jednym przejściu.

✓Kompresja - ochrona górnej i dolnej powierzchni.

✓Duża średnica 16 mm i chwyt 16 mm - sztywność.

✓Geometria zgrubna - wydajne zbieranie materiału.

Na co uważać

✕Odcinek pozytyw 24 mm - kompresja działa przy materiałach grubszych niż ok. 24 mm.

✕Frez zgrubny - przy krawędziach licowych może być potrzebne wykończenie.

✕Tylko prawe obroty wrzeciona (RH).

✕Producent nie publikuje dla tej serii obrotów i posuwów - parametry trzeba dobrać próbnie do materiału.

Dane techniczne

Średnica D

16 mm

Długość robocza I

50 mm

Odcinek pozytyw I1

24 mm

Długość całkowita L

110 mm

Chwyt S

16 mm

Ostrza

Z2+2

Geometria

kompresja, zgrubny

Symbol

SM24.16.050.110.16R

Działanie

Frez kompresyjny - część ostrzy pozytyw, część negatyw: wiór jest kierowany w dół i w górę, do środka materiału

Kategoria producenta

VHM kompresyjne zgrubne

Producent

ITA Tools (Polska)

Liczba wariantów

Skompletuj zestaw

Nie wiesz, który wymiar pasuje do Twojej maszyny? Podaj model i zastosowanie - dobierzemy symbol.

SM24 - ta karta

Frezy →

ITAZobacz: Frezy ↓

FAQ

Często zadawane pytania

Nie ma tu Twojego pytania? Zadzwoń: 690 177 172 - pomożemy dobrać frez.

Do jakiej grubości materiału?

Kompresja działa, gdy materiał jest grubszy niż I1 24 mm, a cała długość robocza ma 50 mm. Do cieńszych płyt wybierz frez z krótszym odcinkiem pozytyw, np. SM12.

Czym różni się od SM12?

SM24 jest zgrubny, ma D 16 mm i długi odcinek pozytyw 24 mm. SM12 to frezy wykańczające z krótkim I1 4,762-15 mm.

Jaka tuleja jest potrzebna?

Chwyt ma średnicę 16 mm, więc potrzebna jest tuleja zaciskowa 16 mm w oprawce wrzeciona (np. ER). Chwyt zaciskaj na możliwie pełnej długości.

Czy frez można ostrzyć?

Frezy VHM można ostrzyć w specjalistycznym serwisie na szlifierce CNC. Każde ostrzenie lekko zmniejsza średnicę roboczą, co trzeba uwzględnić w korekcji narzędzia w sterowaniu.
