Producent: ITA Tools (przejdź do produktów)

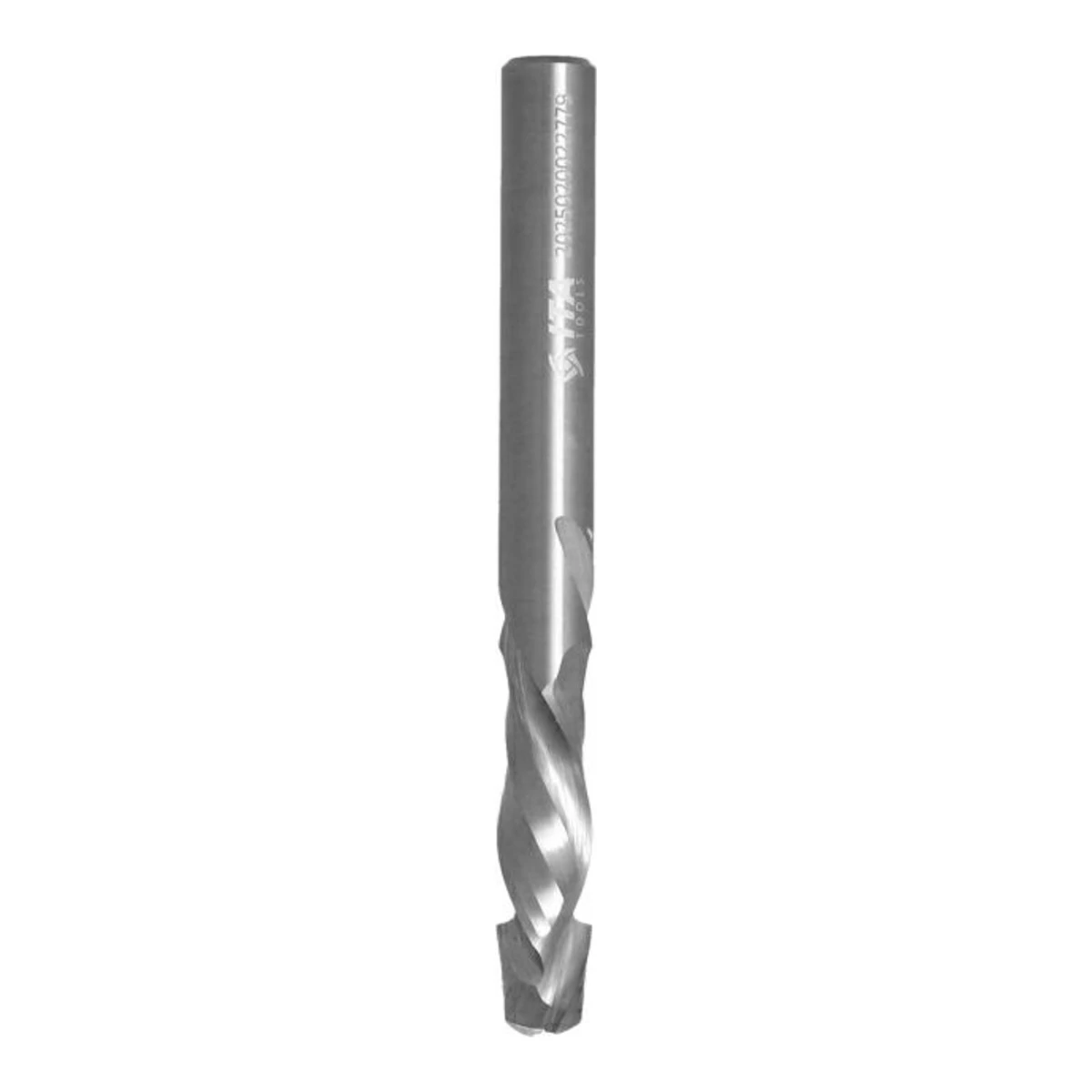

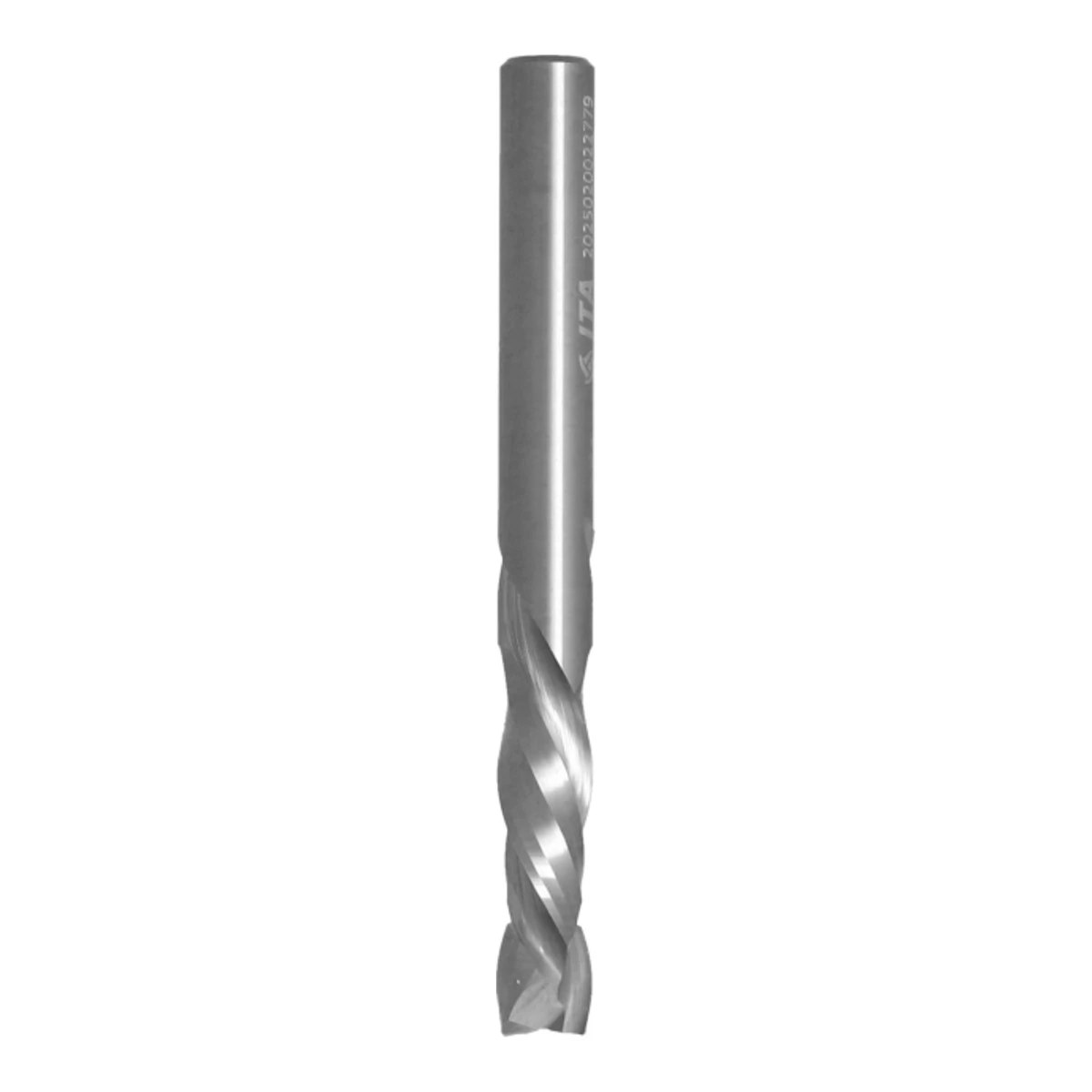

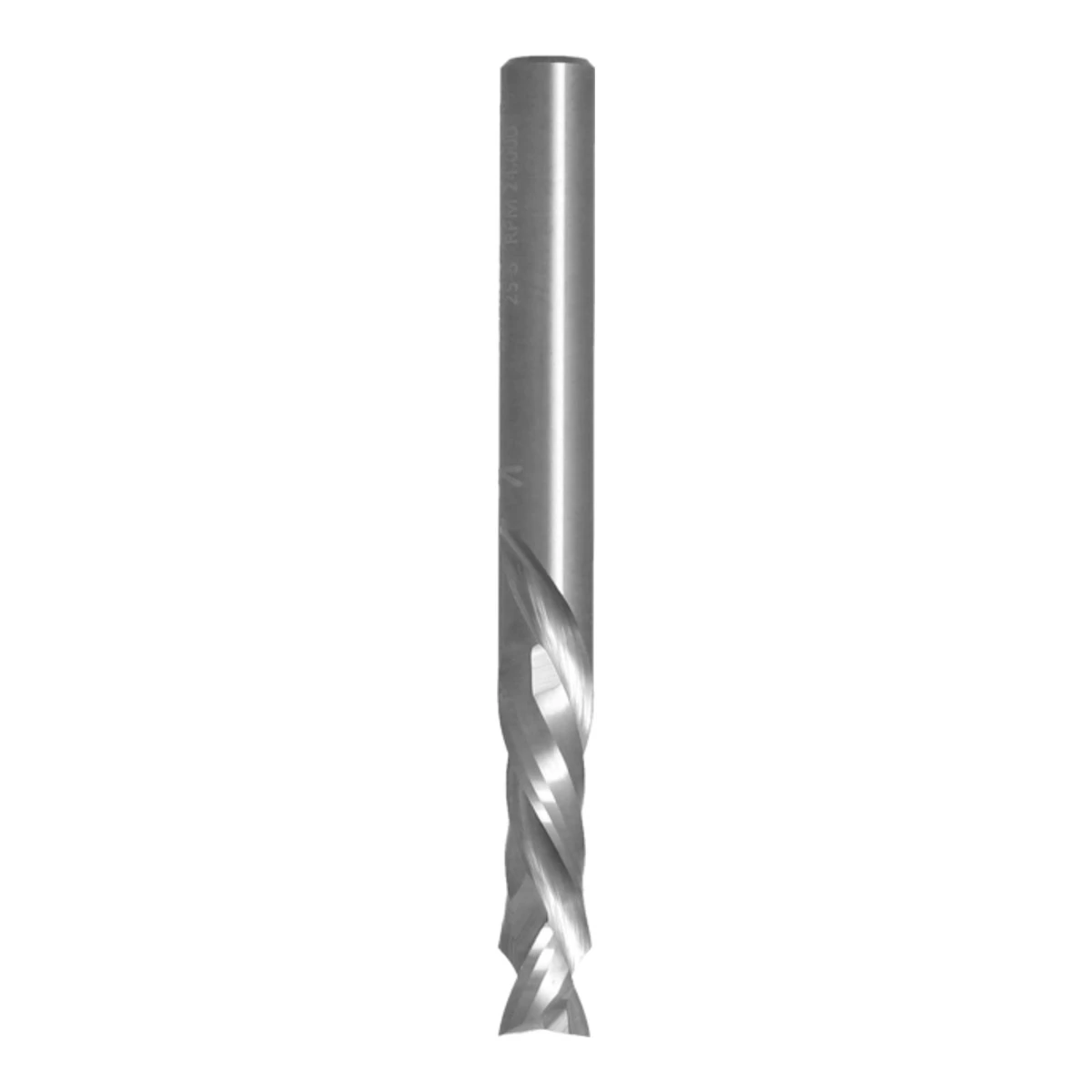

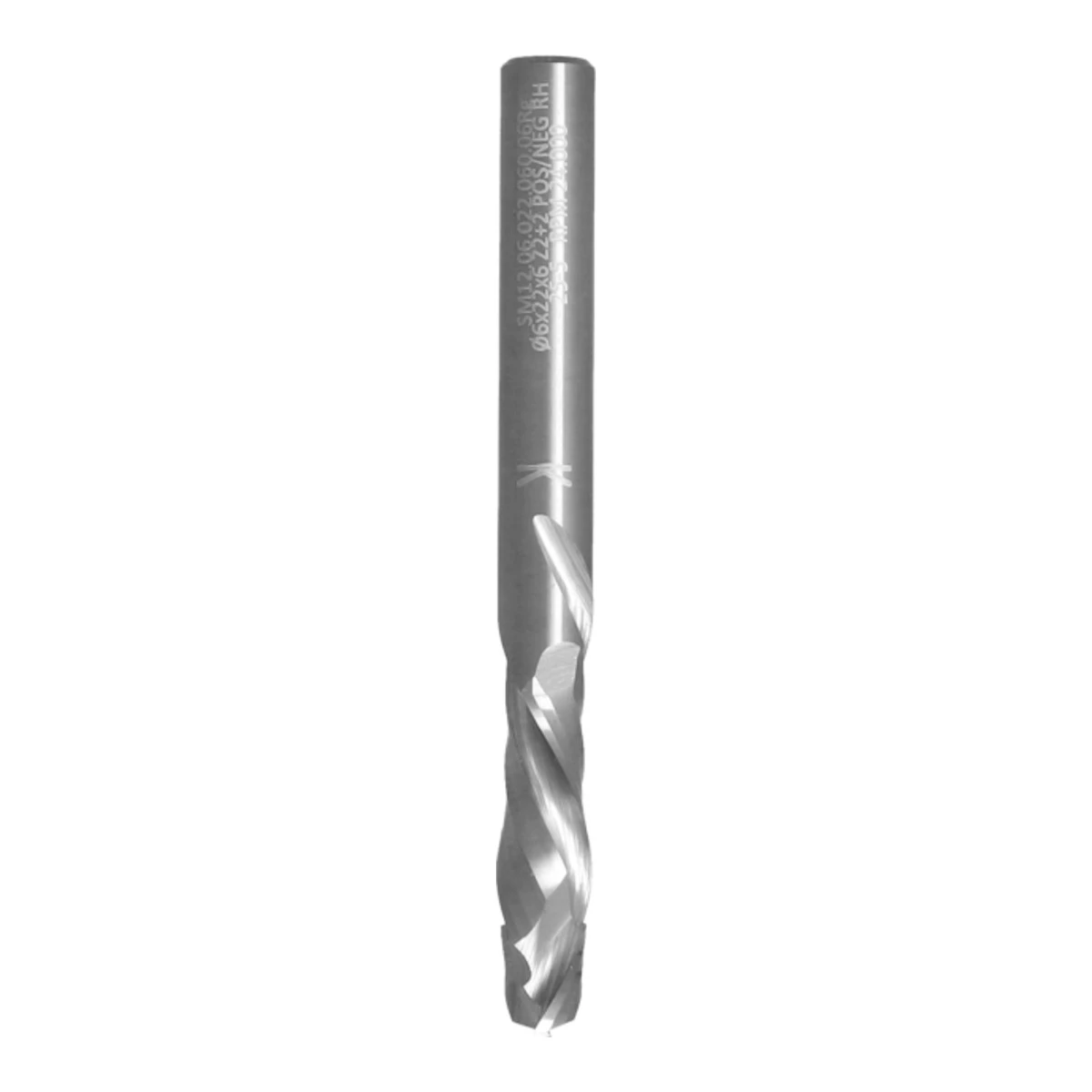

Frez spiralny kompresyjny VHM ITA Tools SM12 - D 6-16 mm

Przejdź do sekcji Opinie

Kompresyjne frezy spiralne VHM ITA Tools SM12 Z2+2: 12 symboli D 6-16 mm, w tym calowe 3/8 i 1/2 cala, wersje bez powłoki, TiSiN, NaDia i PLATINUM. Do cięcia płyt bez wyrwań z obu stron.

Przejdź do pełnego opisu

192,90 zł

Wybierz wariant produktu:

Poszczególne warianty mogą różnić się ceną

Symbol

Wybierz

SM12.06.020.060.06Rg (D 06 mm, I 20 mm, I1 7 mm, L 60 mm)

SM12.06.022.060.06Rg (D 06 mm, I 22 mm, I1 7 mm, L 60 mm)

SM12.07.025.070.08TR (D 7,8 mm, I 25 mm, I1 6 mm, L 70 mm)

SM12.13.225.889.13RO (D 12,7 mm, I 22,5 mm, I1 5.85 mm, L 88,9 mm)

SM12.13.254.762.13R1 (D 12,7 mm, I 25,4 mm, I1 4,762 mm, L 76,2 mm)

SM12.16.035.100.16R4 (D 16 mm, I 35 mm, I1 15 mm, L 100 mm)

SM12.24.13.762.001PR (D 12,7 mm, I 22,225 mm, I1 5,08 mm, L 76,2 mm)

SM12.24.13.762.001R (D 12,7 mm, I 22,225 mm, I1 5,08 mm, L 76,2 mm)

SM12.24.95.762.002PR (D 9,52 mm, I 22,225 mm, I1 5,08 mm, L 76,2 mm)

SM12.24.95.762.002R (D 9,52 mm, I 22,225 mm, I1 5,08 mm, L 76,2 mm)

SM12.95.222.762.95XR (D 9,525 mm, I 22,225 mm, I1 4,762 mm, L 76,2 mm)

SM12.95.254.762.95RO (D 9,525 mm, I 25,4 mm, I1 4,762 mm, L 76,2 mm)

Ilość

szt.

Dostępność:

duża ilość

Czas wysyłki: 48 godzin

Gwarancja 24 miesiące na zakupione produkty
Zwrot do 30 dni pieniądze w 3 dni
Oryginalne produkty znanych marek
Doradztwo zadzwoń: 690 177 172
Karta techniczna Do pobrania w zakładce poniżej

Dostawa i odbiór

Wybrane produkty (oznaczone wysyłką w 24h) zamówione do 14:00 (InPost Paczkomaty i Kurier) wysyłamy tego samego dnia roboczego.
Darmowa wysyłka od 200 zł przy płatności z góry.
Odbiór osobisty: Sulejówek, Trakt Brzeski 56, pon.-pt. 8:00-16:00.

Czas i koszty dostawy

Opis

ITA Tools

Frez spiralny kompresyjny VHM SM12

SM12 to szeroka seria wykańczających frezów kompresyjnych VHM Z2+2: dolny odcinek pozytyw (I1 4,762-15 mm) i górny negatyw kierują wiór do środka płyty, dając czyste krawędzie z obu stron. 12 symboli: metryczne D 6, 7,8 i 16 mm oraz calowe 9,525 mm (3/8 cala) i 12,7 mm (1/2 cala), w wersjach bez powłoki, ze specjalną geometrią (g) oraz z powłokami TiSiN, NaDia i PLATINUM.

6-16 mm (w tym 3/8 i 1/2 cala)

Średnica D

20-35 mm

Długość robocza I

4,762-15 mm

Odcinek pozytyw I1

60-100 mm

Długość całkowita L

Warianty

Wybierz wariant

Końcówka symbolu: R - bez powłoki, TR - TiSiN, XR - NaDia, PR - PLATINUM; g - specjalna geometria. Wymiary 9,525 i 12,7 mm to 3/8 i 1/2 cala.

Symbol	D [mm]	I [mm]	I1 [mm]	L [mm]	S [mm]	Z	Kier.
SM12.06.020.060.06Rg	06	20	7	60	6	2+2	RH
SM12.06.022.060.06Rg	06	22	7	60	6	2+2	RH
SM12.07.025.070.08TR	7,8	25	6	70	8	2+2	RH
SM12.13.225.889.13RO	12,7	22,5	5.85	88,9	12,7	2+2	RH
SM12.13.254.762.13R1	12,7	25,4	4,762	76,2	12,7	2+2	RH
SM12.16.035.100.16R4	16	35	15	100	16	2+2	RH
SM12.24.13.762.001PR	12,7	22,225	5,08	76,2	12,7	2+2	RH
SM12.24.13.762.001R	12,7	22,225	5,08	76,2	12,7	2+2	RH
SM12.24.95.762.002PR	9,52	22,225	5,08	76,2	9,52	2+2	RH
SM12.24.95.762.002R	9,52	22,225	5,08	76,2	9,52	2+2	RH
SM12.95.222.762.95XR	9,525	22,225	4,762	76,2	9,525	2+2	RH
SM12.95.254.762.95RO	9,525	25,4	4,762	76,2	9,525	2+2	RH

Wariant wybierasz w polu "Symbol" nad przyciskiem koszyka.

Zastosowania

Do czego go użyjesz

Do czego służy to narzędzie.

✓

Nesting

Rozkrój formatek z płyt na stołach CNC.

✓

Płyty dwustronnie laminowane

Cięcie bez odprysków laminatu z obu stron.

✓

MDF i sklejka

Czysta krawędź górna i dolna przy cięciu na wylot.

✓

Maszyny z tulejami calowymi

Warianty 9,525 mm (3/8 cala) i 12,7 mm (1/2 cala) - do frezarek i oprawek calowych.

✓

Produkcja seryjna

Wersje z powłoką PLATINUM (wg katalogu do MDF i płyt laminowanych) do dłuższej pracy.

Konstrukcja

Jak jest zbudowany

Najważniejsze cechy konstrukcji.

Z2+2

Ostrza

Pozytyw na dole, negatyw na górze.

3/8 i 1/2 cala

Wymiary calowe

Obok metrycznych 6-16 mm.

4 powłoki

Wykonania

Bez, TiSiN, NaDia, PLATINUM.

Parametry pracy

Dane techniczne według producenta ITA Tools.

6-16 mm (w tym 3/8 i 1/2 cala)

Średnica D

20-35 mm

Długość robocza I

4,762-15 mm

Odcinek pozytyw I1

60-100 mm

Długość całkowita L

6-16 mm

Chwyt S

Z2+2

Ostrza

bez / TiSiN / NaDia / PLATINUM

Powłoki

RH (prawe)

Kierunek obrotów

⚠ Pracuj z osłonami maszyny i w środkach ochrony osobistej; przestrzegaj maksymalnych obrotów podanych przez producenta.

Dlaczego ITA Tools

✓Kompresja Z2+2 - czyste obie powierzchnie płyty.

✓Duży wybór: 12 symboli, wymiary metryczne i calowe.

✓Powłoki do wyboru: TiSiN, NaDia, PLATINUM.

✓Krótki odcinek pozytyw (4,762-7 mm w większości wariantów) - kompresja działa już na cienkich płytach.

✓Warianty Rg ze specjalną geometrią.

Na co uważać

✕Kompresja wymaga, by głębokość przejścia przekraczała odcinek I1 danego wariantu.

✕Warianty calowe wymagają tulei calowej (9,525 lub 12,7 mm).

✕Producent nie publikuje dla tej serii obrotów i posuwów - parametry trzeba dobrać próbnie do materiału.

Dane techniczne

Średnica D

6-16 mm (w tym 3/8 i 1/2 cala)

Długość robocza I

20-35 mm

Odcinek pozytyw I1

4,762-15 mm

Długość całkowita L

60-100 mm

Chwyt S

6-16 mm

Ostrza

Z2+2

Powłoki

bez / TiSiN / NaDia / PLATINUM

Kierunek obrotów

RH (prawe)

Działanie

Frez kompresyjny - część ostrzy pozytyw, część negatyw: wiór jest kierowany w dół i w górę, do środka materiału

Oznaczenia symboli

Końcówka symbolu wg katalogu ITA Tools: .R - bez powłoki, prawe obroty; .TR - powłoka TiSiN; .AR - AlTiN; .XR/.XL - NaDia; .PR - PLATINUM; .HR - HC

Kategoria producenta

VHM kompresyjne wykańczające

Producent

ITA Tools (Polska)

Liczba wariantów

Skompletuj zestaw

Nie wiesz, który wymiar pasuje do Twojej maszyny? Podaj model i zastosowanie - dobierzemy symbol.

SM12 - ta karta

Frezy →

ITAZobacz: Frezy ↓

FAQ

Często zadawane pytania

Nie ma tu Twojego pytania? Zadzwoń: 690 177 172 - pomożemy dobrać frez.

Jak czytać końcówkę symbolu?

R - bez powłoki, prawe obroty; Rg - specjalna geometria; TR - TiSiN; XR - NaDia; PR - PLATINUM (oznaczenia z katalogu ITA Tools). RO, R1, R4 to oznaczenia wersji producenta - zapytaj, jeśli zastępujesz konkretny frez.
