Frez prosty CMT z górnym łożyskiem 811B-912B, HM Z2 - średnice 8-22,2 mm

Przejdź do sekcji Opinie

Frezy proste CMT z górnym łożyskiem do frezowania po szablonie: 18 symboli z serii 811B, 911B, 712B, 812B i 912B, średnice 8-22,2 mm, chwyty 6-12,7 mm. Wybierz symbol z listy.

Przejdź do pełnego opisu

189,90 zł

Wybierz wariant produktu:

Poszczególne warianty mogą różnić się ceną

Symbol

Wybierz

811.081.11B (D 8, I 25,4, L 70, S 6,35 mm)

811.127.11B (D 12,7, I 19, L 57,2, S 6,35 mm)

811.142.11B (D 14,2, I 14,2, L 57,2, S 6,35 mm)

811.159.11B (D 15,8, I 12,7, L 58, S 6,35 mm)

811.158.11B (D 15,8, I 19, L 66,5, S 6,35 mm)

911.160.11B (D 16, I 20, L 57, S 8 mm)

811.191.11B (D 19, I 20, L 57,2, S 6,35 mm)

811.690.11B (D 19, I 25,4, L 63,5, S 12,7 mm)

911.220.11B (D 22, I 20, L 57, S 8 mm)

811.222.11B (D 22,2, I 25,4, L 66,5, S 12,7 mm)

812.127.11B (D 12,7, I 31,7, L 70, S 6,35 mm)

712.150.11B (D 15, I 31,7, L 66,5, S 6 mm)

812.158.11B (D 15,8, I 31,7, L 70, S 6,35 mm)

912.160.11B (D 16, I 31,7, L 66,5, S 8 mm)

912.690.11B (D 19, I 38,1, L 82,5, S 12 mm)

812.690.11B (D 19, I 38,1, L 82,5, S 12,7 mm)

912.691.11B (D 19, I 50,8, L 92, S 12 mm)

812.691.11B (D 19, I 50,8, L 92, S 12,7 mm)

Ilość

szt.

Dostępność:

duża ilość

Czas wysyłki: 48 godzin

Gwarancja 24 miesiące na zakupione produkty
Zwrot do 30 dni pieniądze w 3 dni
Oryginalne produkty znanych marek
Doradztwo zadzwoń: 690 177 172
Karta techniczna Do pobrania w zakładce poniżej

Dostawa i odbiór

Wybrane produkty (oznaczone wysyłką w 24h) zamówione do 14:00 (InPost Paczkomaty i Kurier) wysyłamy tego samego dnia roboczego.
Darmowa wysyłka od 200 zł przy płatności z góry.
Odbiór osobisty: Sulejówek, Trakt Brzeski 56, pon.-pt. 8:00-16:00.

Czas i koszty dostawy

Cechy frezu

Przeznaczenie Frezarka ręczna i CNC
Rodzaj freza Prosty
Materiał ostrza Węglik (HM)

Opis

CMT · 7/8/911B - 912B

Frezy proste z górnym łożyskiem,
HM Z2 18 symboli

Frezy proste CMT z górnym łożyskiem - łożysko nad ostrzem prowadzi frez po szablonie przymocowanym do elementu. Kopiujesz kształt jeden do jednego, wycinasz powtarzalne elementy i wpuszczasz okucia bez rysowania każdego detalu. 18 symboli z serii krótkiej i długiej, średnice od 8 do 22,2 mm, chwyty od 6 do 12,7 mm (1/2").

warianty

8-22,2 mm

średnice D

12,7-50,8 mm

długość ostrza I

6-12,7 mm

chwyty S

HM Z2

2 ostrza z węglika

Warianty

Wybierz wymiar i chwyt

Tabela ma układ jak w katalogu CMT: wiersz to wymiar (D, I, L), kolumny to trzpienie (chwyty). Ostatnia kolumna to symbol łożyska zamiennego. Symbol wybierasz w polu wariantu nad przyciskiem koszyka.

D (mm)	I (mm)	L (mm)	Trzpień S=Ø6 mm	Trzpień S=Ø6,35 mm (1/4")	Trzpień S=Ø8 mm	Trzpień S=Ø12 mm	Trzpień S=Ø12,7 mm (1/2")	Łożysko zam.
8	25,4	70	-	811.081.11B **	-	-	-	791.010.00
12,7	19	57,2	-	811.127.11B	-	-	-	791.010.00
14,2	14,2	57,2	-	811.142.11B **	-	-	-	791.009.00
15,8	12,7	58	-	811.159.11B	-	-	-	791.009.00
15,8	19	66,5	-	811.158.11B	-	-	-	791.009.00
16	20	57	-	-	911.160.11B	-	-	791.025.00
19	20	57,2	-	811.191.11B	-	-	-	791.004.00
19	25,4	63,5	-	-	-	-	811.690.11B	791.011.00
22	20	57	-	-	911.220.11B	-	-	791.005.00
22,2	25,4	66,5	-	-	-	-	811.222.11B *	791.021.00
12,7	31,7	70	-	812.127.11B	-	-	-	791.010.00
15	31,7	66,5	712.150.11B	-	-	-	-	791.024.00
15,8	31,7	70	-	812.158.11B	-	-	-	791.009.00
16	31,7	66,5	-	-	912.160.11B	-	-	791.025.00
19	38,1	82,5	-	-	-	912.690.11B	812.690.11B	791.011.00
19	50,8	92	-	-	-	912.691.11B	812.691.11B	791.011.00

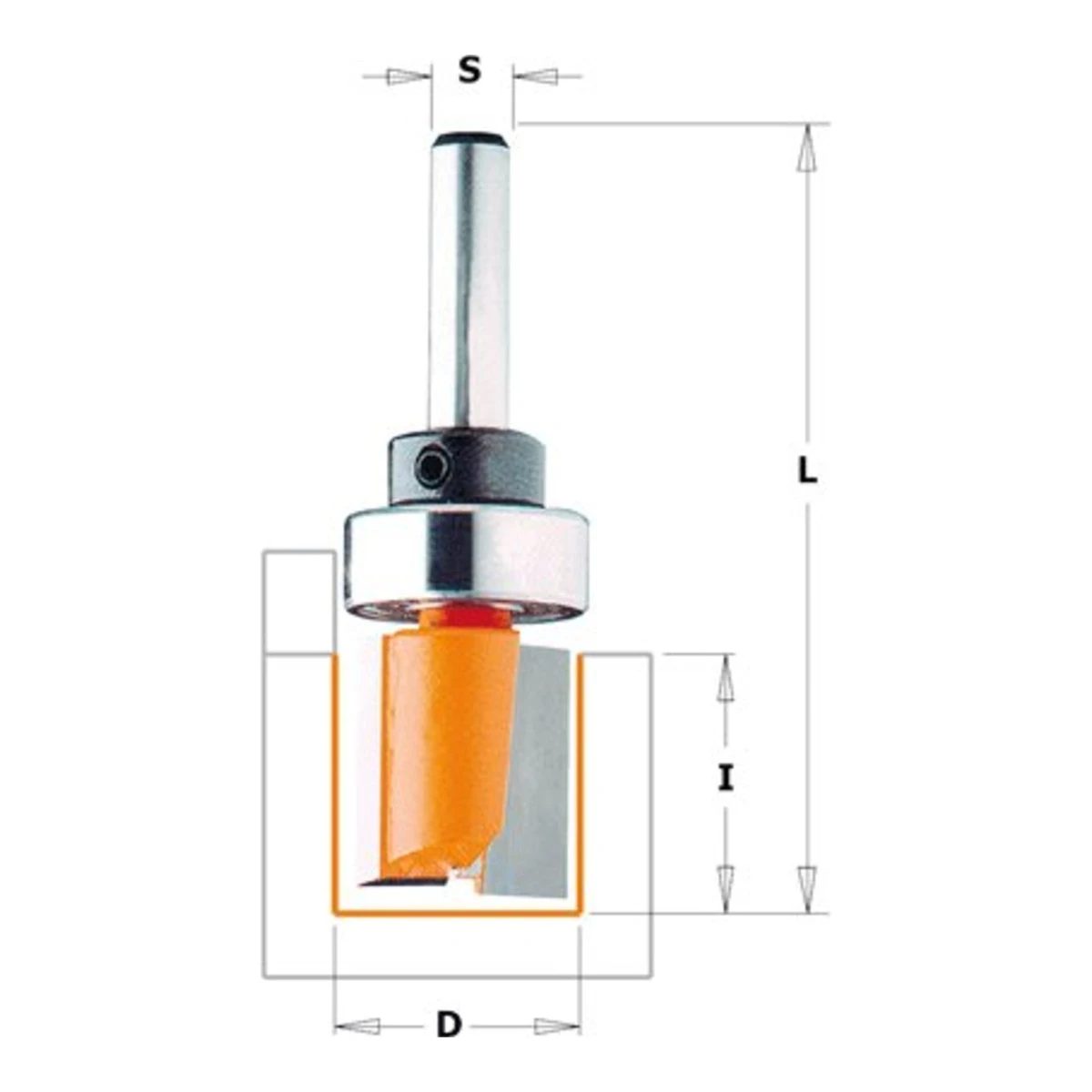

D - średnica robocza · I - długość ostrza · L - długość całkowita · S - średnica chwytu. Od 812.127.11B w dół - seria długa. * chwyt Ø9,5 mm z tuleją do Ø12,7 mm. ** frez pracuje z łożyskiem o nieco większej średnicy niż średnica ostrza (wg katalogu CMT). Wymiar i chwyt wybierasz w polu "Symbol" nad przyciskiem koszyka.

Zastosowania

Do czego frez z łożyskiem górnym

Łożysko nad ostrzem opiera się o szablon przymocowany do elementu - frez odwzorowuje jego krawędź. Tak wygląda to w praktyce stolarni.

✓

Frezowanie po szablonie

Wycinanie elementów o dowolnym kształcie według szablonu z MDF lub sklejki - każda kolejna sztuka jest identyczna.

✓

Kopiowanie kształtów

Odwzorowanie krawędzi gotowego elementu na nowym półfabrykacie, np. przy dorabianiu części mebli.

✓

Wpusty pod okucia

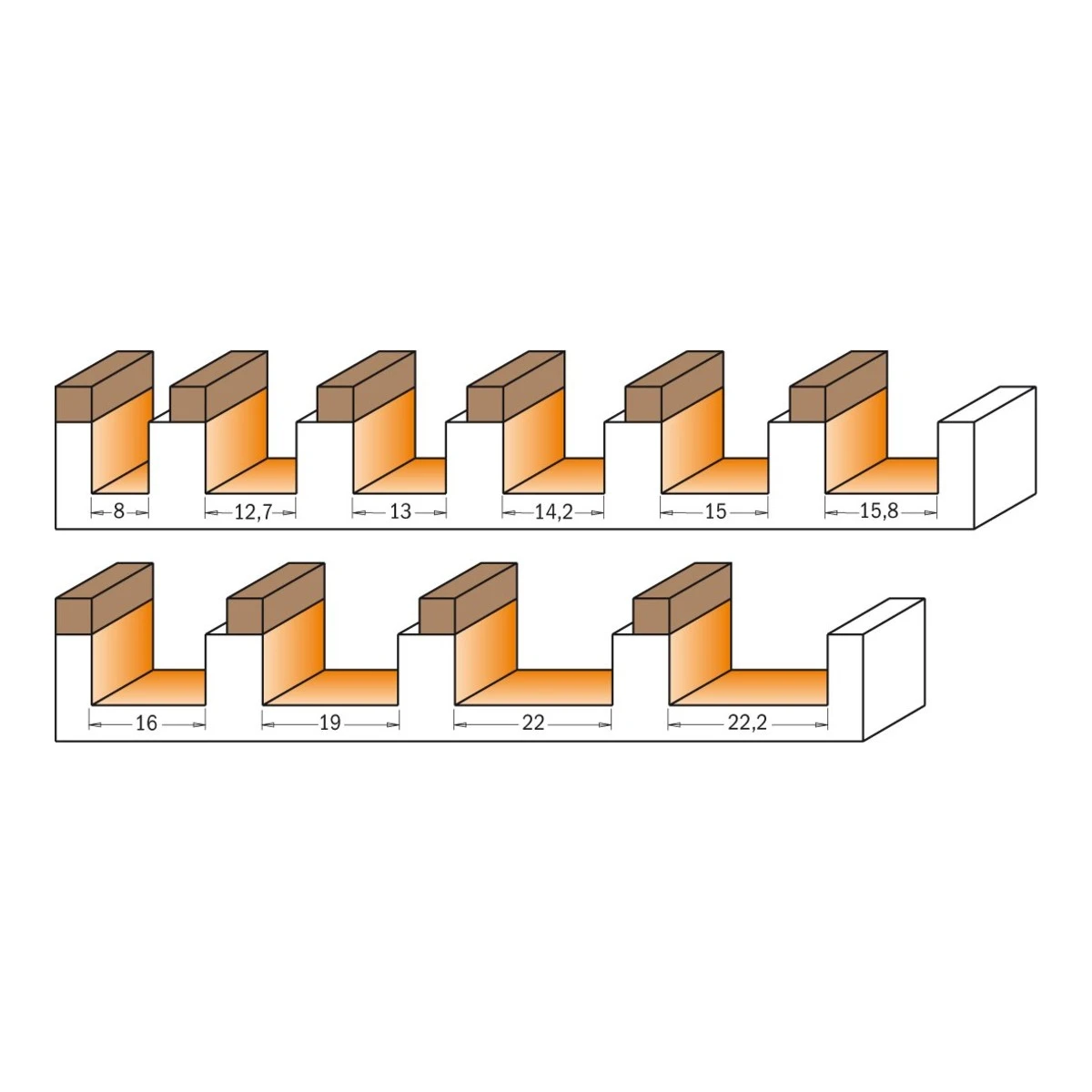

Gniazda pod zawiasy, zamki i szyldy po szablonie - szerokość 8-22,2 mm jak na rysunku producenta.

✓

Wyrównywanie krawędzi

Obcinanie nadmiaru materiału równo z szablonem lub krawędzią przyklejonego elementu, także grubych elementów frezem z serii długiej.

Konstrukcja

Jak jest zbudowany

Parametry z katalogu CMT, wspólne dla wszystkich symboli.

Łożysko

Prowadzenie po szablonie

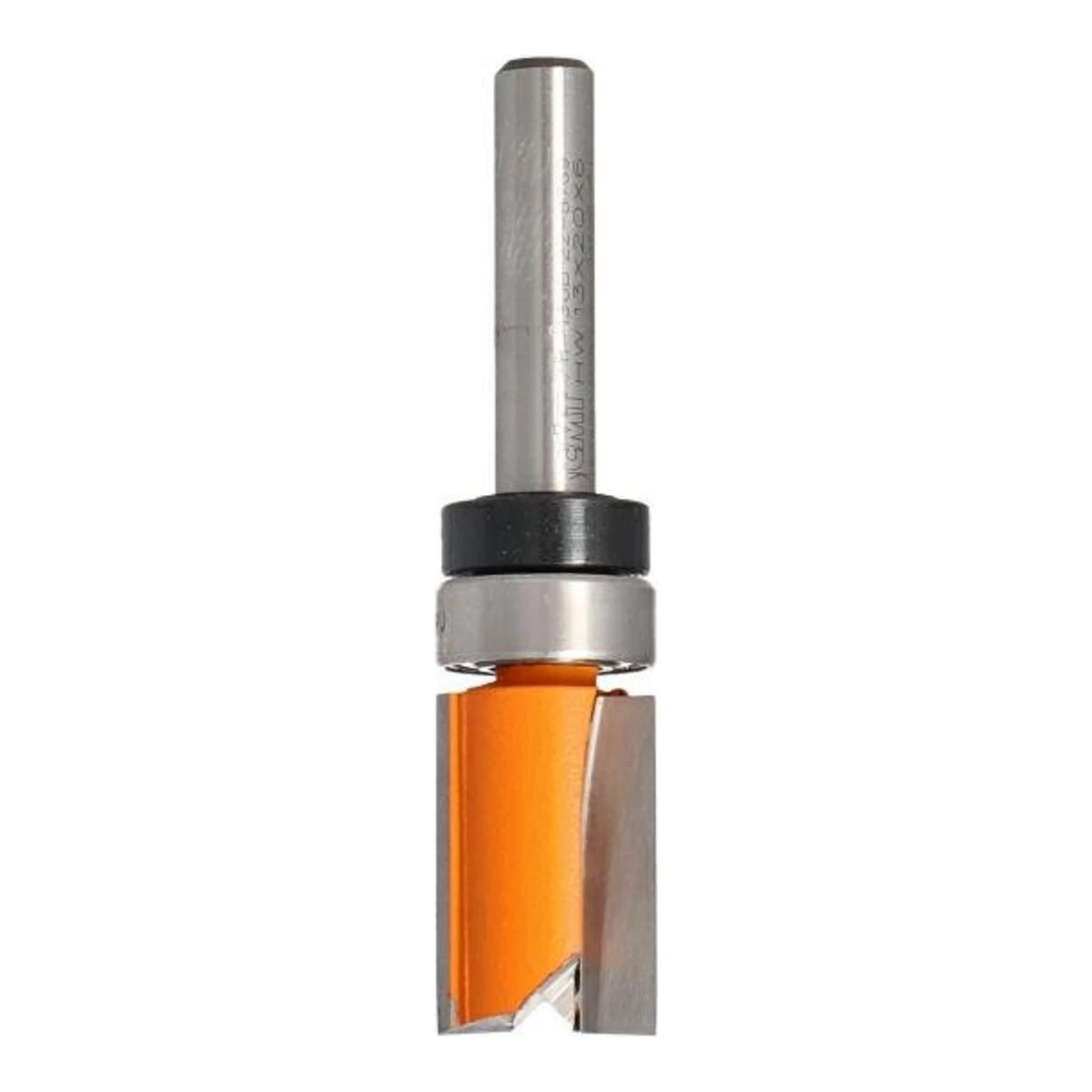

Łożysko kulkowe nad ostrzem, zabezpieczone pierścieniem - pracuje po szablonie leżącym na elemencie.

Dwa ostrza HM

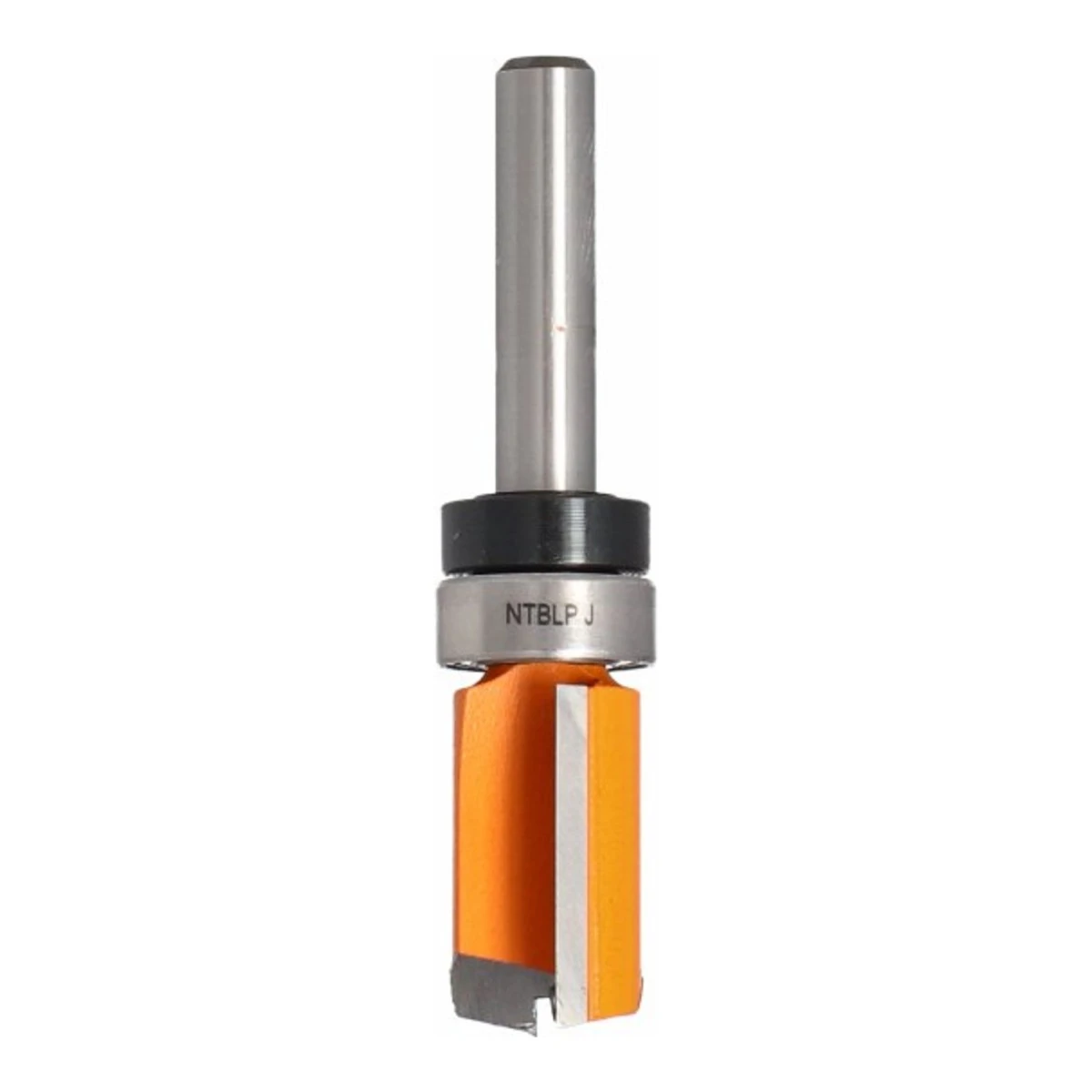

Dwa lutowane ostrza z węglika HM, obroty prawe (RH) - czysta krawędź w drewnie i płytach.

Części

Łożysko wymienne

Łożysko, pierścień i klucz (991.056.00) są dostępne jako części zamienne - symbol łożyska podajemy w tabeli.

Parametry pracy

Na jakiej maszynie

Frezy pracują w frezarce górnowrzecionowej i w stole frezarskim - dobierz symbol do tulei zaciskowej swojej maszyny.

obroty prawe

6-12,7 mm

tuleje zaciskowe

Ręczna

frezarka górnowrzecionowa

Stół

stół frezarski

Tuleje zaciskowe→

⚠ Szablon musi mieć grubość, na której łożysko oprze się całą szerokością. Chwyt zawsze do tulei o tej samej średnicy - calowego 1/4" nie mocuj w tulei 6 mm.

Dlaczego CMT 911B - 912B

✓Łożysko nad ostrzem - frezowanie po szablonie bez prowadnicy

✓18 symboli: średnice 8-22,2 mm, długość ostrza do 50,8 mm

✓Chwyty metryczne (6, 8, 12 mm) i calowe (1/4", 1/2")

✓Wymienne łożysko - frez nie idzie do wymiany po zużyciu łożyska

✓Dwa ostrza z węglika HM - trwałość w drewnie i płytach

Na co uważać

✕Szablon musi leżeć na elemencie od strony chwytu - łożysko jest nad ostrzem

✕Głębokość jednego przejścia ogranicza długość ostrza I

✕Frez do drewna i materiałów drewnopochodnych - nie do metalu

✕Ostrzenie węglika tylko w serwisie narzędziowym

Dane techniczne

Producent

CMT (Włochy)

Serie

7/8/911B, 7/8/912B - frezy proste z górnym łożyskiem

Średnice D

8-22,2 mm

Długość ostrza I

12,7-50,8 mm

Chwyty S

6, 6,35 (1/4"), 8, 12, 12,7 mm (1/2")

Ostrza

Z2, HM, obroty prawe (RH)

Skompletuj zestaw

Z łożyskiem na chwycie 6 mm jest też CMT 711 B, a bez łożyska - frezy proste CMT 911 i CMT 912. Wszystkie frezy do drewna znajdziesz w kategorii, a całą ofertę marki na stronie producenta CMT.

CMT 911B - 912B - ta karta

CMT 711 B (chwyt 6 mm) →Tuleje zaciskowe →

PDFPobierz katalog CMT ↓

FAQ

Często zadawane pytania

Nie ma tu Twojego pytania? Zadzwoń: 690 177 172 - pomożemy dobrać frez.

Jak działa frez z łożyskiem górnym?

Łożysko nad ostrzem toczy się po krawędzi szablonu przymocowanego do elementu. Ostrze ścina materiał równo z tą krawędzią, więc element dostaje kształt szablonu.

Seria krótka czy długa?

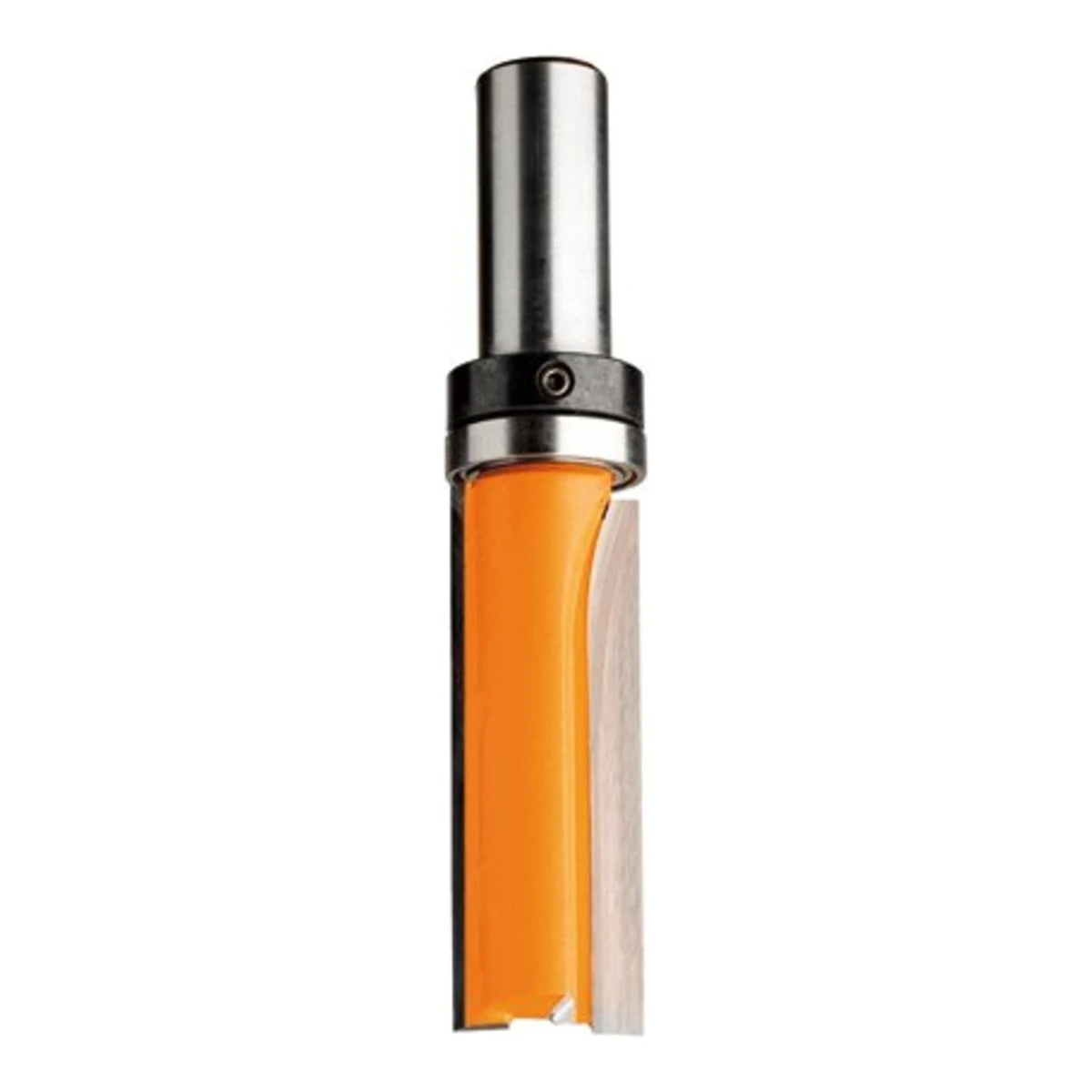

Krótka (811B, 911B) ma ostrze 12,7-25,4 mm - do płyt meblowych i typowych szablonów. Długa (712B, 812B, 912B) ma ostrze 31,7-50,8 mm - do grubych elementów z drewna litego.

Jaki chwyt wybrać?

Taki, jak tuleja zaciskowa Twojej frezarki: 6, 8 lub 12 mm albo calowe 1/4" i 1/2". Chwyt 12 i 12,7 mm to większa sztywność przy długim ostrzu.

Co oznaczają gwiazdki w tabeli?

811.222.11B ma chwyt 9,5 mm z tuleją do 12,7 mm. Przy 811.081.11B i 811.142.11B łożysko ma nieco większą średnicę niż ostrze - tak podaje katalog CMT.
