Producent: ITA Tools (przejdź do produktów)

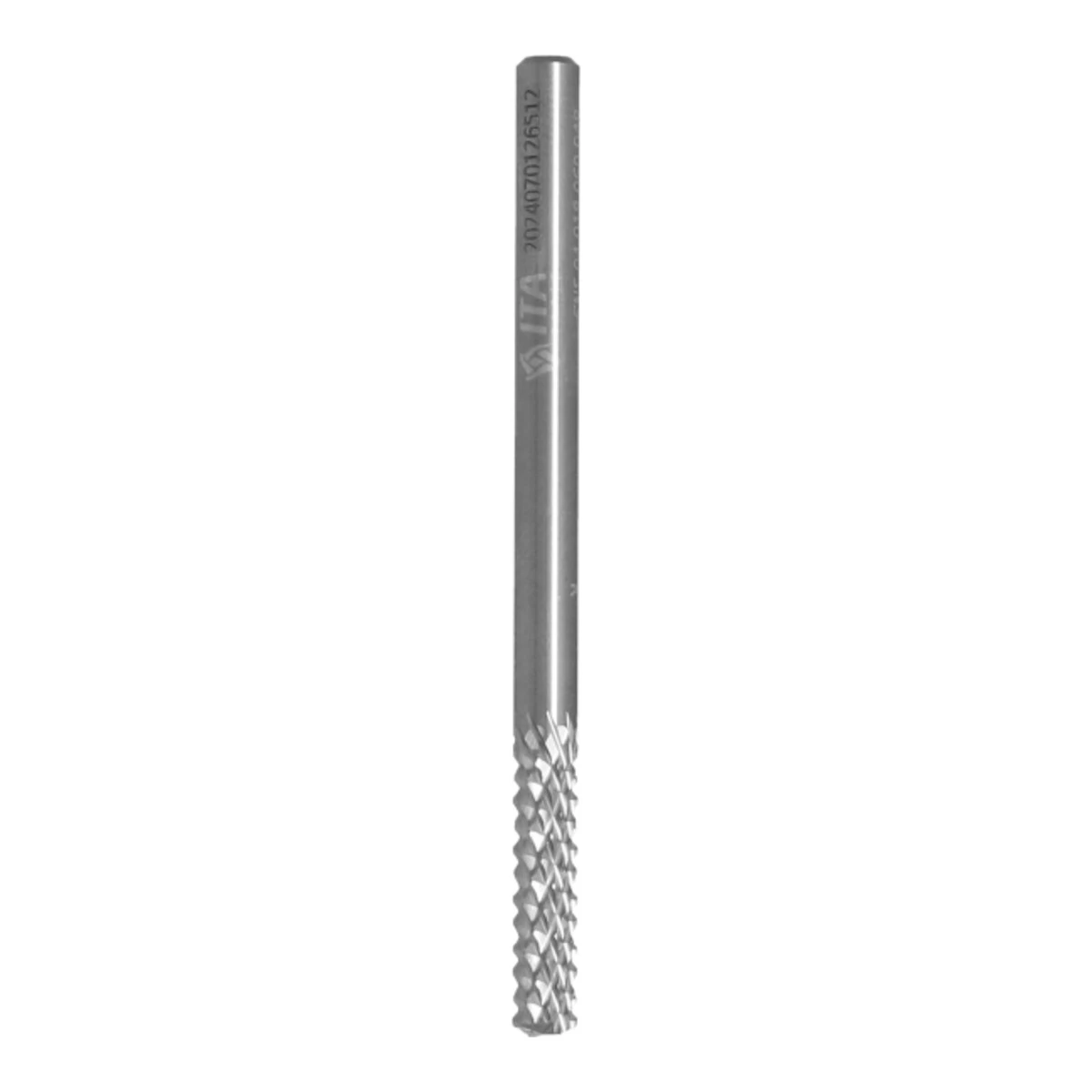

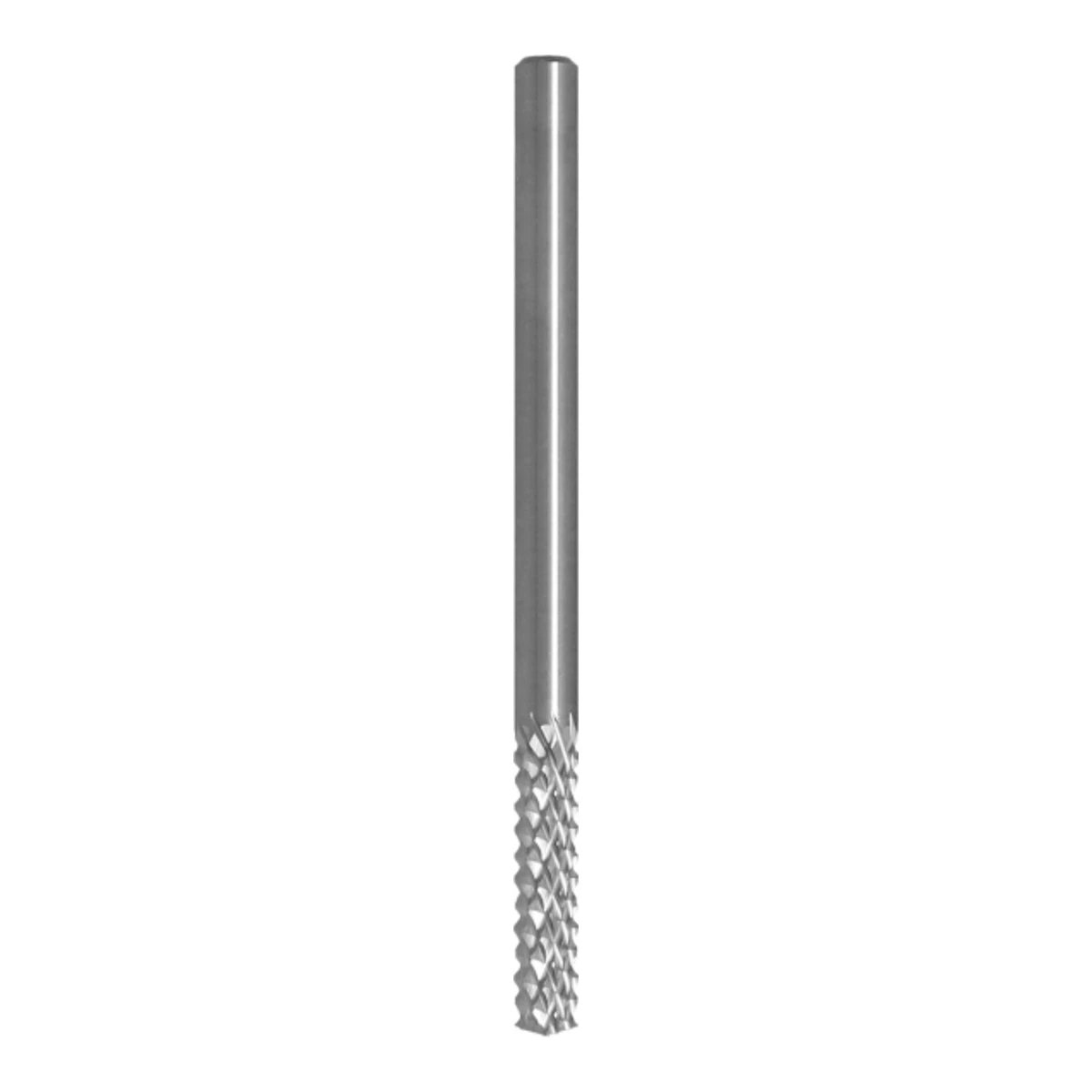

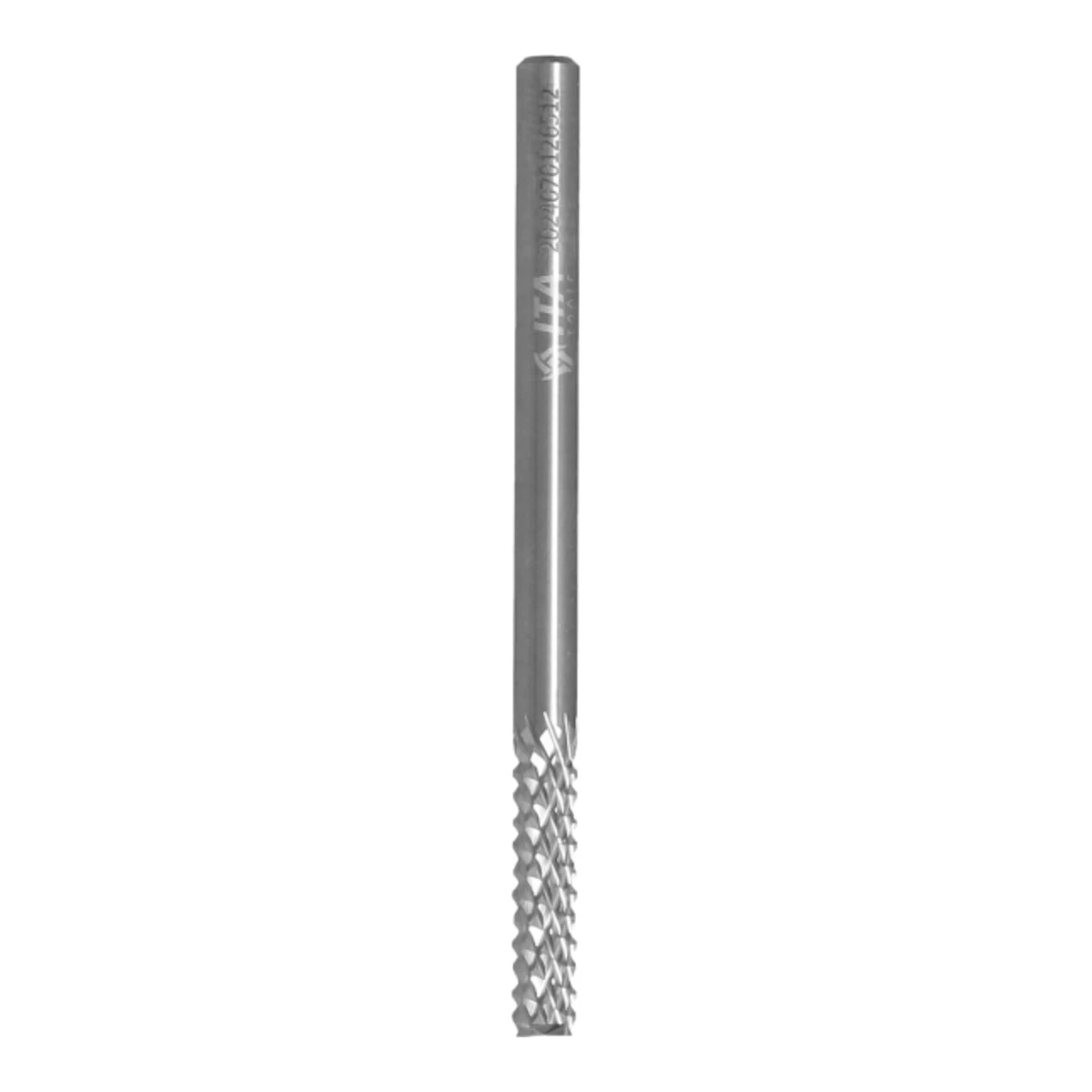

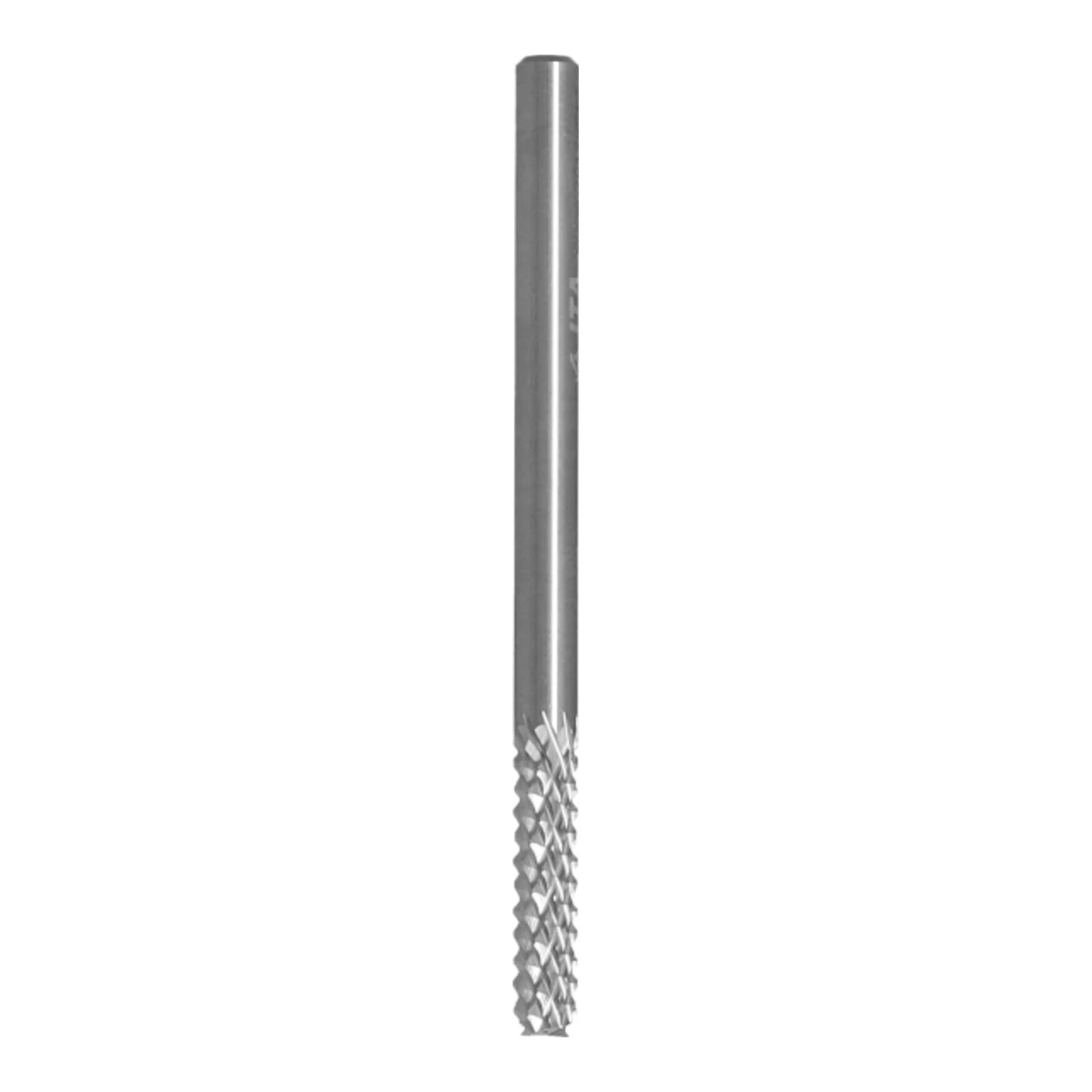

Frez pilnikowy VHM zgrubny do kompozytów ITA Tools CNS - D 4-12 mm

Przejdź do sekcji Opinie

Zgrubny frez pilnikowy z węglika pełnego do kompozytów (włókno węglowe i szklane), czoło standard, D 4-12 mm, chwyt równy średnicy. Wersja D 8 mm również z powłoką TiSiN.

Przejdź do pełnego opisu

105,90 zł

Wybierz wariant produktu:

Poszczególne warianty mogą różnić się ceną

Symbol

Wybierz

CNS.04.018.060.04R (D 4 mm, I 18 mm, L 60 mm, S 4 mm)

CNS.06.025.070.06R (D 6 mm, I 25 mm, L 70 mm, S 6 mm)

CNS.08.025.080.08TSR (D 8 mm, I 25 mm, L 80 mm, S 8 mm)

CNS.08.030.080.08R (D 8 mm, I 30 mm, L 80 mm, S 8 mm)

CNS.10.030.090.10R (D 10 mm, I 30 mm, L 90 mm, S 10 mm)

CNS.12.030.090.12R (D 12 mm, I 30 mm, L 90 mm, S 12 mm)

Ilość

szt.

Dostępność:

duża ilość

Czas wysyłki: 48 godzin

Gwarancja 24 miesiące na zakupione produkty
Zwrot do 30 dni pieniądze w 3 dni
Oryginalne produkty znanych marek
Doradztwo zadzwoń: 690 177 172
Karta techniczna Do pobrania w zakładce poniżej

Dostawa i odbiór

Wybrane produkty (oznaczone wysyłką w 24h) zamówione do 14:00 (InPost Paczkomaty i Kurier) wysyłamy tego samego dnia roboczego.
Darmowa wysyłka od 200 zł przy płatności z góry.
Odbiór osobisty: Sulejówek, Trakt Brzeski 56, pon.-pt. 8:00-16:00.

Czas i koszty dostawy

Opis

ITA Tools

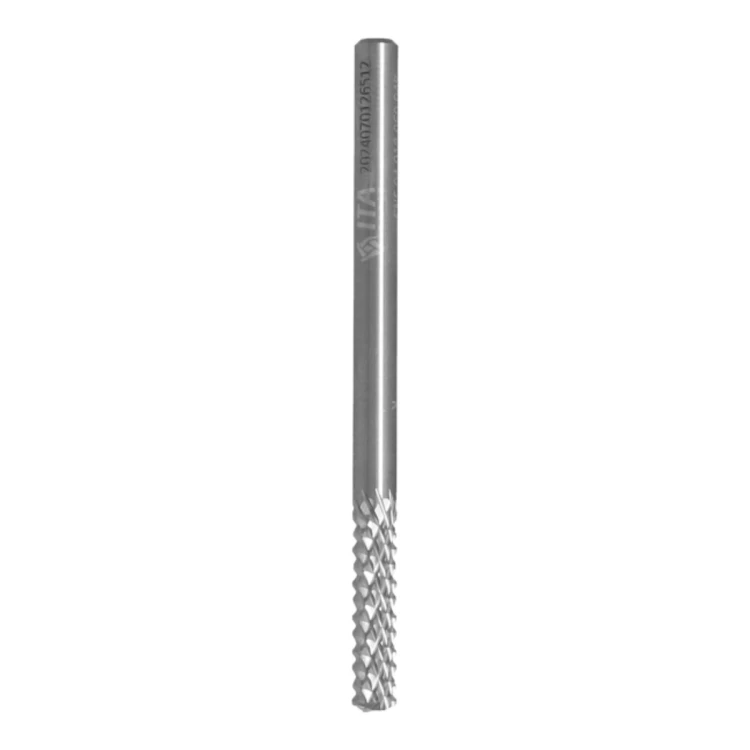

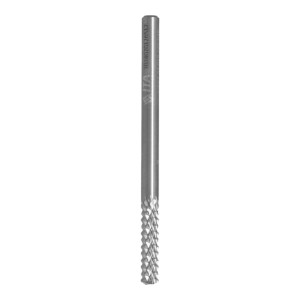

Frez pilnikowy VHM CNS

CNS to wieloostrzowe frezy pilnikowe (ryflowane, z siatką krzyżujących się ostrzy pozytyw-negatyw) z węglika pełnego, przeznaczone do zgrubnej obróbki materiałów kompozytowych - laminatów z włóknem węglowym i szklanym, a także Corianu, HPL i sklejki. Czoło w wersji standard (S). Seria obejmuje średnice 4-12 mm z chwytem równym średnicy; symbol CNS.08.025.080.08TSR ma dodatkowo powłokę TiSiN.

4-12 mm

Średnica D

18-30 mm

Długość robocza I

60-90 mm

Długość całkowita L

4-12 mm (równy D)

Chwyt S

Warianty

Wybierz wariant

Każdy wiersz to jeden symbol - wybierasz go w polu "Symbol" nad przyciskiem koszyka.

Symbol	D [mm]	I [mm]	L [mm]	S [mm]
CNS.04.018.060.04R	4	18	60	4
CNS.06.025.070.06R	6	25	70	6
CNS.08.025.080.08TSR	8	25	80	8
CNS.08.030.080.08R	8	30	80	8
CNS.10.030.090.10R	10	30	90	10
CNS.12.030.090.12R	12	30	90	12

Wariant wybierasz w polu "Symbol" nad przyciskiem koszyka.

Zastosowania

Do czego go użyjesz

Do czego służy to narzędzie.

✓

Obróbka zgrubna CFRP

Szybkie zdejmowanie materiału i obcinanie konturów elementów z włókna węglowego.

✓

Laminaty szklane (GFRP)

Okrawanie wyprasek i laminatów poliestrowo-szklanych i epoksydowo-szklanych.

✓

Frezowanie obwiedniowe

Cięcie po konturze i frezowanie obwodowe na CNC.

✓

Corian, HPL, sklejka

Zgrubne frezowanie płyt kompozytowych i sklejki wg tabeli materiałów producenta.

Konstrukcja

Jak jest zbudowany

Najważniejsze cechy konstrukcji.

VHM

Węglik pełny

Cały frez z węglika spiekanego - sztywny i odporny na ścieranie przez włókna.

Pilnik

Uzębienie

Wiele drobnych ostrzy krzyżowych tnie włókna krótko, bez rozwarstwiania.

TiSiN

Opcja powłoki

Wariant D 8 mm z powłoką TiSiN do dłuższej pracy w trudnych materiałach.

Parametry pracy

Dane techniczne według producenta ITA Tools.

4-12 mm

Średnica D

18-30 mm

Długość robocza I

60-90 mm

Długość całkowita L

4-12 mm (równy D)

Chwyt S

pilnikowe, pozytyw-negatyw

Uzębienie

zgrubna

Rodzaj obróbki

VHM (węglik pełny)

Materiał

Kierunek obrotów

⚠ Przy kompozytach stosuj odciąg pyłu i ochronę dróg oddechowych - pył z włókna węglowego i szklanego jest szkodliwy.

Dlaczego ITA Tools

✓Uzębienie pilnikowe ogranicza delaminację i wyciąganie włókien

✓Węglik pełny - wysoka sztywność i odporność na ścieranie

✓Szeroki zakres D 4-12 mm z chwytem równym średnicy

✓Wariant D 8 mm z powłoką TiSiN o podwyższonej odporności na zużycie

✓Polski producent ITA Tools - łatwy dostęp do kolejnych wymiarów

Na co uważać

✕Narzędzie zgrubne - do wykończenia krawędzi lepszy jest frez pilnikowy wykańczający (np. CPH, CVS)

✕Narzędzie do frezarek CNC i maszyn z precyzyjną tuleją zaciskową - nie do wiertarek ani tanich frezarek z dużym biciem wrzeciona.

✕Węglik pełny (VHM) jest twardy, ale kruchy - uderzenie, bicie lub przeciążenie może wyszczerbić ostrze lub złamać frez.

Dane techniczne

Średnica D

4-12 mm

Długość robocza I

18-30 mm

Długość całkowita L

60-90 mm

Chwyt S

4-12 mm (równy D)

Uzębienie

pilnikowe, pozytyw-negatyw

Rodzaj obróbki

zgrubna

Materiał

VHM (węglik pełny)

Kierunek obrotów

Czoło

CNS - standard

Powłoka

bez powłoki; CNS.08.025.080.08TSR - TiSiN

Materiały wg katalogu

włókno węglowe ●●●, włókno szklane ●●●, Corian/HPL ●●○, sklejka ●●○

Producent

ITA Tools (Polska)

Liczba wariantów

Skompletuj zestaw

Nie wiesz, który wymiar pasuje do Twojej maszyny? Podaj model i zastosowanie - dobierzemy symbol.

CNS - ta karta

Frezy →

ITAZobacz: Frezy ↓

FAQ

Często zadawane pytania

Nie ma tu Twojego pytania? Zadzwoń: 690 177 172 - pomożemy dobrać frez.

Czym różni się CNS od CNU i CNV?

To ta sama rodzina frezów pilnikowych zgrubnych - różni się czołem: CNS ma czoło standard, CNU kuliste, CNV wiercące (do wejścia w materiał w osi), CNR rozetkę. Zmiana czoła zmienia symbol narzędzia.

Kiedy wybrać wersję z powłoką TiSiN?

Gdy obrabiasz dużo materiału ściernego (włókno węglowe, szklane) i zależy Ci na dłuższej żywotności - powłoka TiSiN zachowuje odporność na zużycie także w wysokiej temperaturze.

Czy CNS nada się do aluminium?

Seria jest przeznaczona do kompozytów, Corianu/HPL i sklejki. Do aluminium dobierzemy frez spiralny z polerowanym rowkiem lub powłoką AlTiN.

Jaką tuleję zaciskową potrzebuję?

Tuleja musi odpowiadać średnicy chwytu S podanej w tabeli wariantów (np. S=8 wymaga tulei 8 mm). Chwytu nie wolno mocować w tulei o innej średnicy.

Jak czytać symbol ITA Tools?

Symbol ma budowę SERIA.D.I.L.S + oznaczenia: np. CNS.08.025.080.08R to średnica 8 mm, długość robocza 25 mm, całkowita 80 mm, chwyt 8 mm, R = prawe obroty. Litery przed R oznaczają powłokę - w tej rodzinie TSR to TiSiN.
