Producent: ITA Tools (przejdź do produktów)

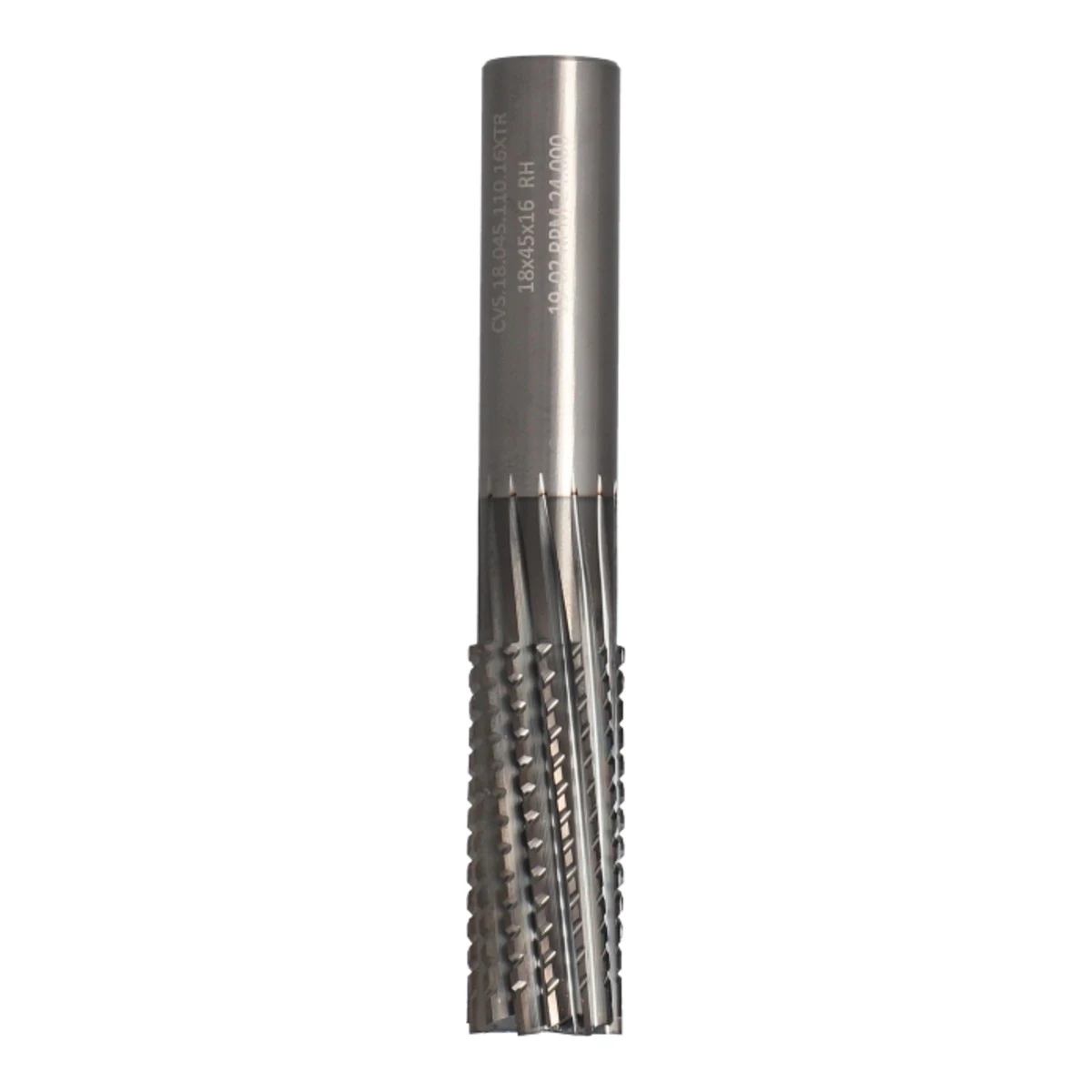

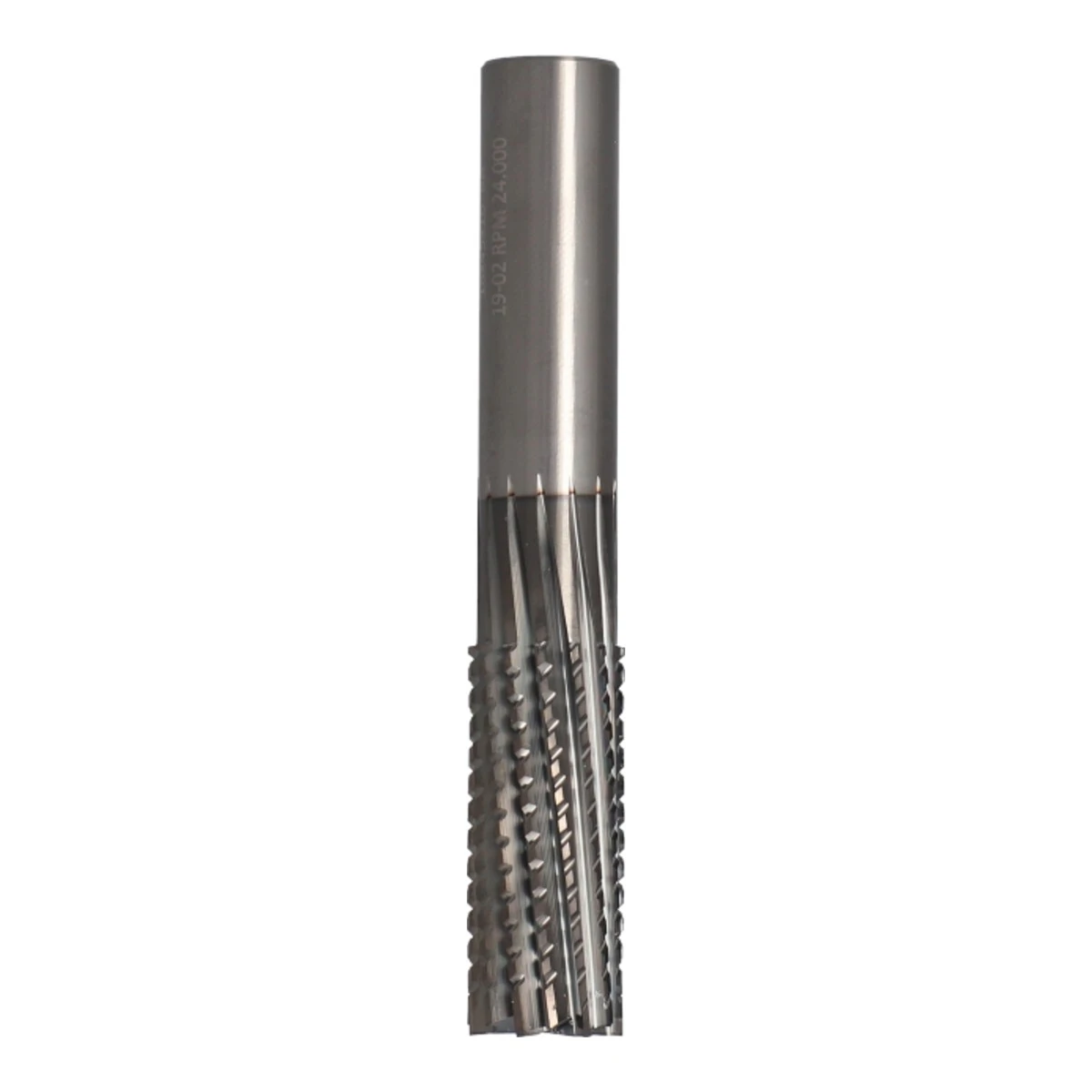

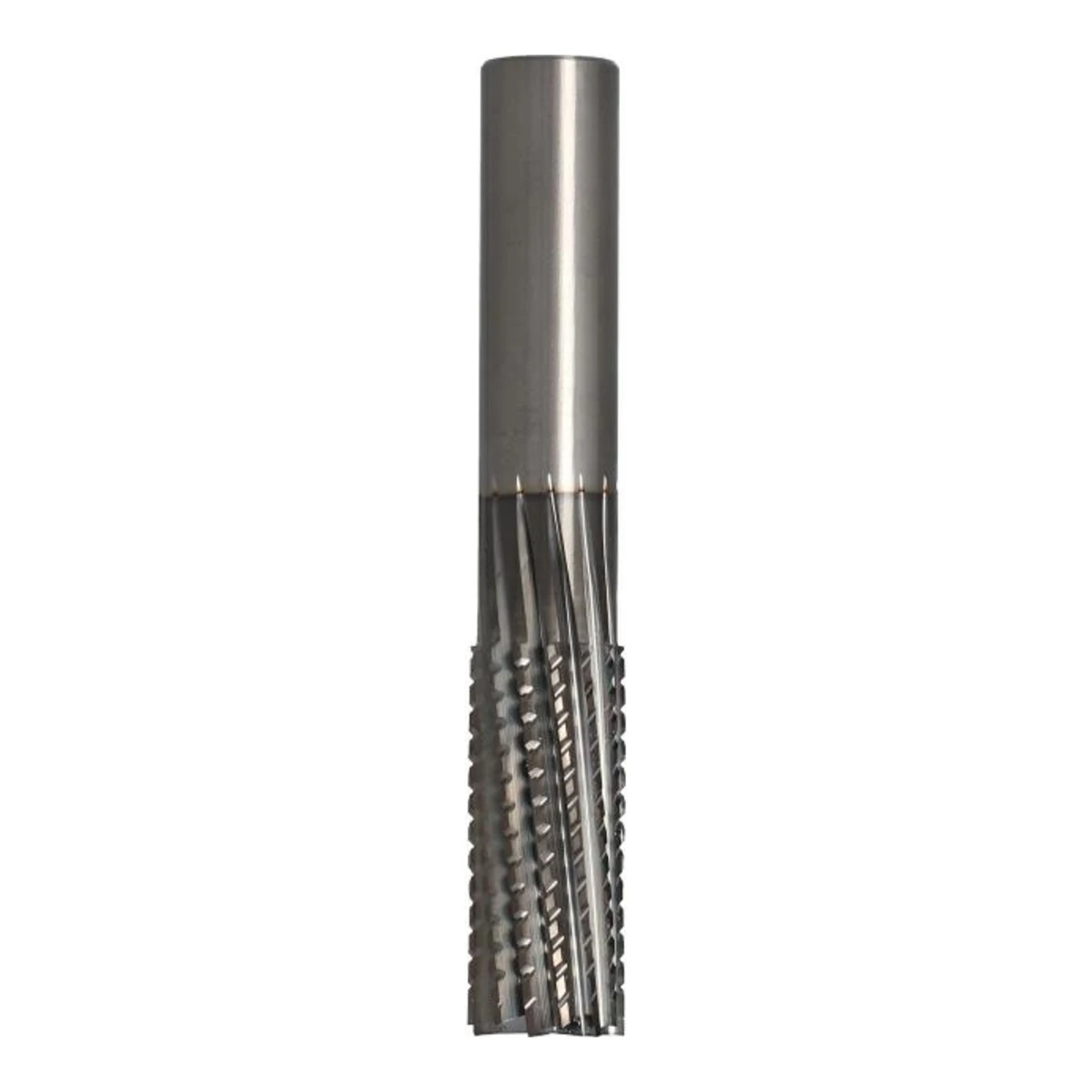

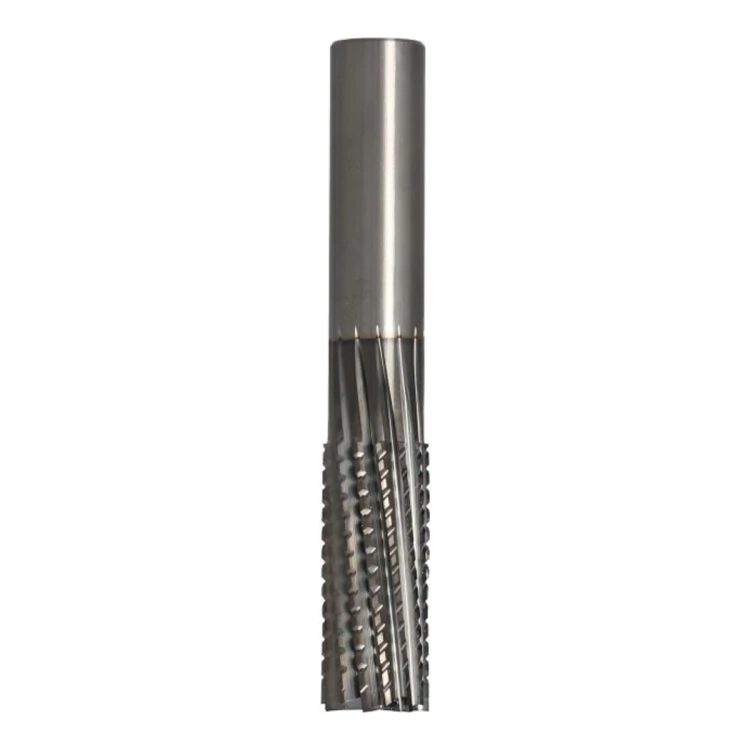

Frez pilnikowy VHM wykańczający negatyw ITA Tools CVS - D 18 mm, powłoka NaDia

Przejdź do sekcji Opinie

Wykańczający frez pilnikowy VHM negatyw z powłoką NaDia do kompozytów: D 18 mm, I 45 mm, L 110 mm, chwyt 16 mm. Wyrzut wióra w dół.

Przejdź do pełnego opisu

1 549,90 zł

Ilość

szt.

Dostępność:

duża ilość

Czas wysyłki: 48 godzin

Gwarancja 24 miesiące na zakupione produkty
Zwrot do 30 dni pieniądze w 3 dni
Oryginalne produkty znanych marek
Doradztwo zadzwoń: 690 177 172
Karta techniczna Do pobrania w zakładce poniżej

Dostawa i odbiór

Wybrane produkty (oznaczone wysyłką w 24h) zamówione do 14:00 (InPost Paczkomaty i Kurier) wysyłamy tego samego dnia roboczego.
Darmowa wysyłka od 200 zł przy płatności z góry.
Odbiór osobisty: Sulejówek, Trakt Brzeski 56, pon.-pt. 8:00-16:00.

Czas i koszty dostawy

Opis

ITA Tools

Frez pilnikowy VHM negatyw CVS

CVS to wykańczające frezy pilnikowe z węglika pełnego o geometrii negatyw - wiór jest wyrzucany w dół, dzięki czemu górna krawędź materiału pozostaje czysta, a element jest dociskany do stołu. Geometria przeciwdziała delaminacji i wyciąganiu włókien szklanych i węglowych. Symbol CVS.18.045.110.16XTR to duża średnica 18 mm z chwytem 16 mm i powłoką NaDia.

18 mm

Średnica D

45 mm

Długość robocza I

110 mm

Długość całkowita L

16 mm

Chwyt S

Warianty

Symbol i parametry

Symbol producenta - podawaj go przy zamówieniu.

Symbol	D [mm]	I [mm]	L [mm]	S [mm]
CVS.18.045.110.16XTR	18	45	110	16

Dane według karty producenta ITA Tools.

Zastosowania

Do czego go użyjesz

Do czego służy to narzędzie.

✓

Wykańczanie kompozytów

Czysta krawędź elementów z włókna węglowego i szklanego.

✓

Wręgowanie

Frezowanie wręgów (felców) w płytach kompozytowych.

✓

Rowkowanie

Rowki z czystą górną krawędzią dzięki geometrii negatyw.

✓

Cięcie i konturowanie

Frezowanie obwiedniowe elementów na CNC.

Konstrukcja

Jak jest zbudowany

Najważniejsze cechy konstrukcji.

Negatyw

Geometria

Negatyw - spirala wyrzuca wiór w dół, dociskając materiał do stołu.

NaDia

Powłoka

NaDia (DLC - Diamond Like Carbon, czarna) - twardość ok. 3650 HV, bardzo niski współczynnik tarcia (0,01-0,05), nanoszona w niskiej temperaturze.

D 18 / S 16

Wymiar

Duża średnica i sztywny chwyt 16 mm do wydajnej obróbki.

Parametry pracy

Dane techniczne według producenta ITA Tools.

18 mm

Średnica D

45 mm

Długość robocza I

110 mm

Długość całkowita L

16 mm

Chwyt S

negatyw - wyrzut wióra w dół

Geometria

NaDia (DLC)

Powłoka

Kierunek obrotów

⚠ Przy kompozytach stosuj odciąg pyłu i ochronę dróg oddechowych - pył z włókna węglowego i szklanego jest szkodliwy.

Dlaczego ITA Tools

✓Negatyw dociska materiał do stołu i chroni górną krawędź

✓Powłoka NaDia - wysoka twardość i bardzo niskie tarcie

✓Duża średnica 18 mm do wydajnej pracy

✓Długość robocza 45 mm

Na co uważać

✕Wiór kierowany w dół - przy głębokich rowkach zadbaj o jego odprowadzenie

✕Wymaga tulei 16 mm i sztywnej maszyny CNC

✕Węglik pełny (VHM) jest twardy, ale kruchy - uderzenie, bicie lub przeciążenie może wyszczerbić ostrze lub złamać frez.

Dane techniczne

Średnica D

18 mm

Długość robocza I

45 mm

Długość całkowita L

110 mm

Chwyt S

16 mm

Geometria

negatyw - wyrzut wióra w dół

Powłoka

NaDia (DLC)

Kierunek obrotów

Rodzaj obróbki

wykańczająca

Zastosowanie wg katalogu

cięcie, frezowanie obwiedniowe, wręgowanie, rowkowanie

Materiały wg katalogu

włókno węglowe ●●●, włókno szklane ●●●, Corian/HPL ●○○

Producent

ITA Tools (Polska)

Liczba wariantów

Skompletuj zestaw

Nie wiesz, który wymiar pasuje do Twojej maszyny? Podaj model i zastosowanie - dobierzemy symbol.

CVS - ta karta

Frezy →

ITAZobacz: Frezy ↓

FAQ

Często zadawane pytania

Nie ma tu Twojego pytania? Zadzwoń: 690 177 172 - pomożemy dobrać frez.

Dlaczego chwyt 16 mm przy średnicy 18 mm?

Taki jest wymiar producenta - chwyt 16 mm mocujesz w tulei 16 mm (np. ER32 lub hydraulicznej).

Co daje powłoka NaDia?

NaDia (DLC - Diamond Like Carbon, czarna) - twardość ok. 3650 HV, bardzo niski współczynnik tarcia (0,01-0,05), nanoszona w niskiej temperaturze. Ogranicza przywieranie materiału i wydłuża żywotność ostrza.

Czy są mniejsze średnice CVS?

W katalogu ITA Tools seria CVS występuje także w średnicach 3-12 mm - zapytaj nas, sprowadzimy potrzebny wymiar.

Co oznacza RH w symbolu?

RH to prawe obroty wrzeciona (zgodnie z ruchem wskazówek zegara patrząc od strony chwytu) - standard frezarek CNC i górnowrzecionowych. Litera R na końcu symbolu ITA oznacza wersję prawą.
