Producent: ITA Tools (przejdź do produktów)

Frez pilnikowy VHM wykańczający do kompozytów ITA Tools CPH - D 6 mm, AlTiN lub U-DIA

Przejdź do sekcji Opinie

Wykańczający frez pilnikowy VHM ze specjalną geometrią do kompozytów, D 6 mm, I 25 mm, chwyt 6 mm - w dwóch wersjach powłoki: AlTiN lub U-DIA.

Przejdź do pełnego opisu

297,90 zł

Wybierz wariant produktu:

Poszczególne warianty mogą różnić się ceną

Symbol

Wybierz

CPH.06.025.065.06ATR (D 6 mm, I 25 mm, L 65 mm, S 6 mm)

CPH.06.025.065.06CR (D 6 mm, I 25 mm, L 65 mm, S 6 mm)

Ilość

szt.

Dostępność:

duża ilość

Czas wysyłki: 48 godzin

Gwarancja 24 miesiące na zakupione produkty
Zwrot do 30 dni pieniądze w 3 dni
Oryginalne produkty znanych marek
Doradztwo zadzwoń: 690 177 172
Karta techniczna Do pobrania w zakładce poniżej

Dostawa i odbiór

Wybrane produkty (oznaczone wysyłką w 24h) zamówione do 14:00 (InPost Paczkomaty i Kurier) wysyłamy tego samego dnia roboczego.
Darmowa wysyłka od 200 zł przy płatności z góry.
Odbiór osobisty: Sulejówek, Trakt Brzeski 56, pon.-pt. 8:00-16:00.

Czas i koszty dostawy

Opis

ITA Tools

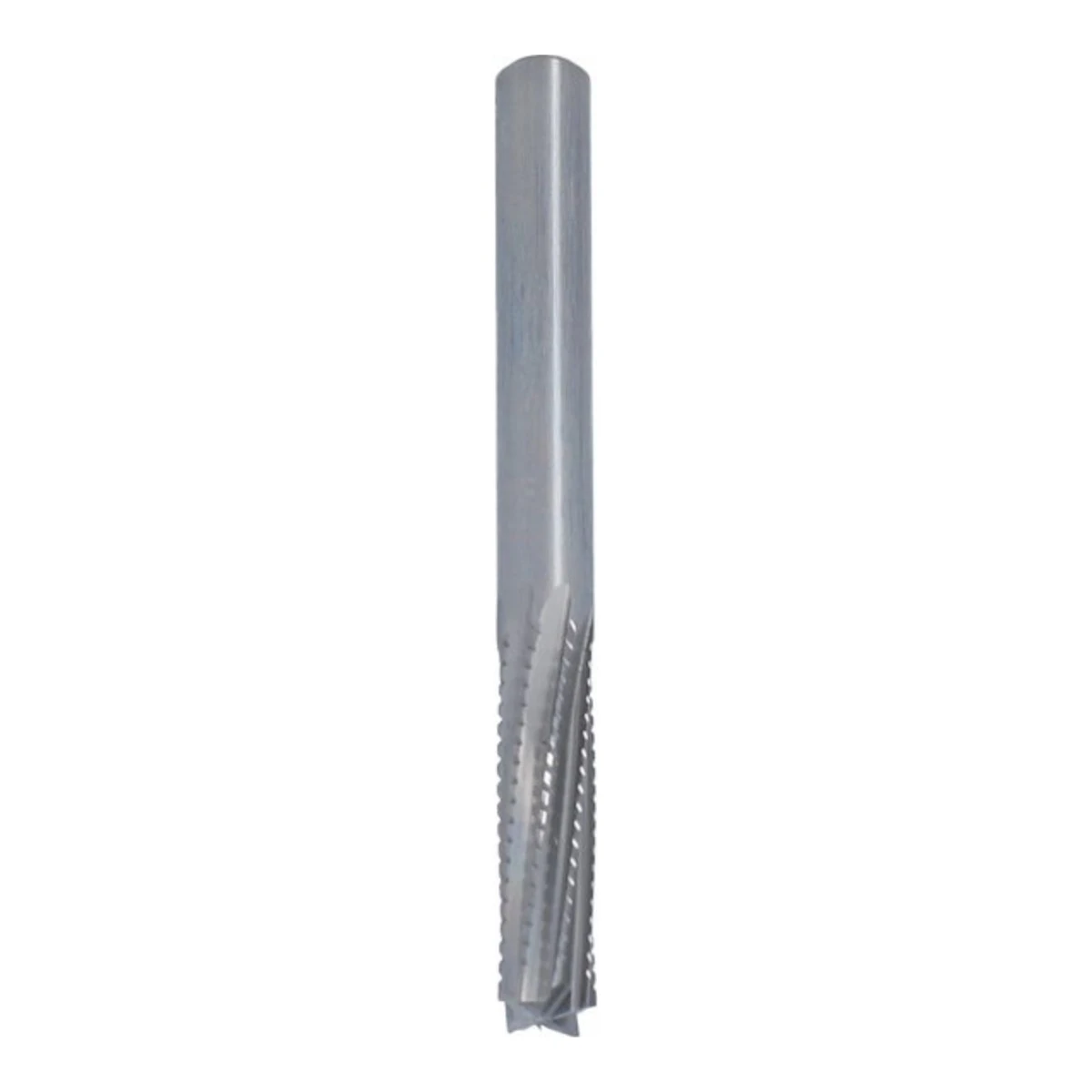

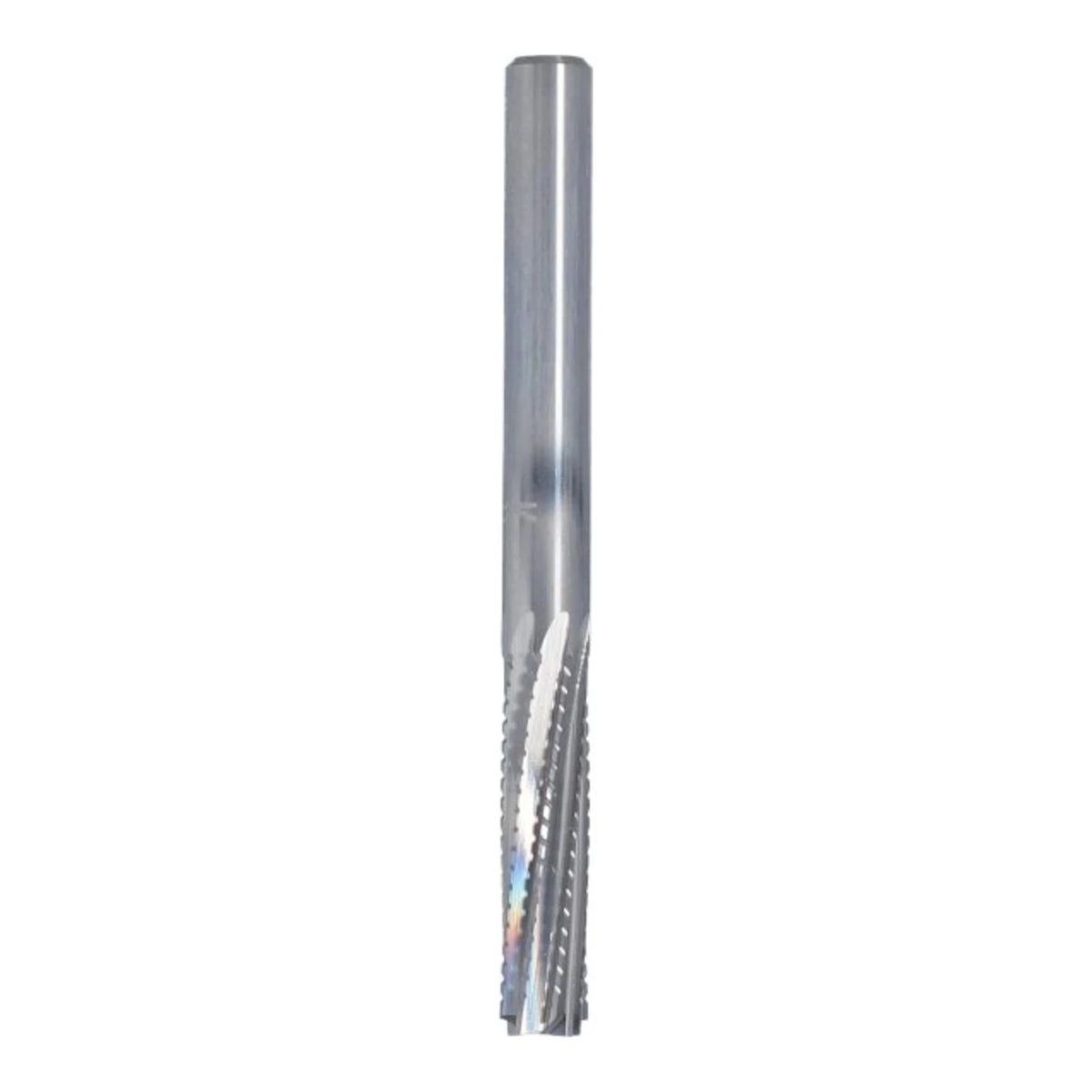

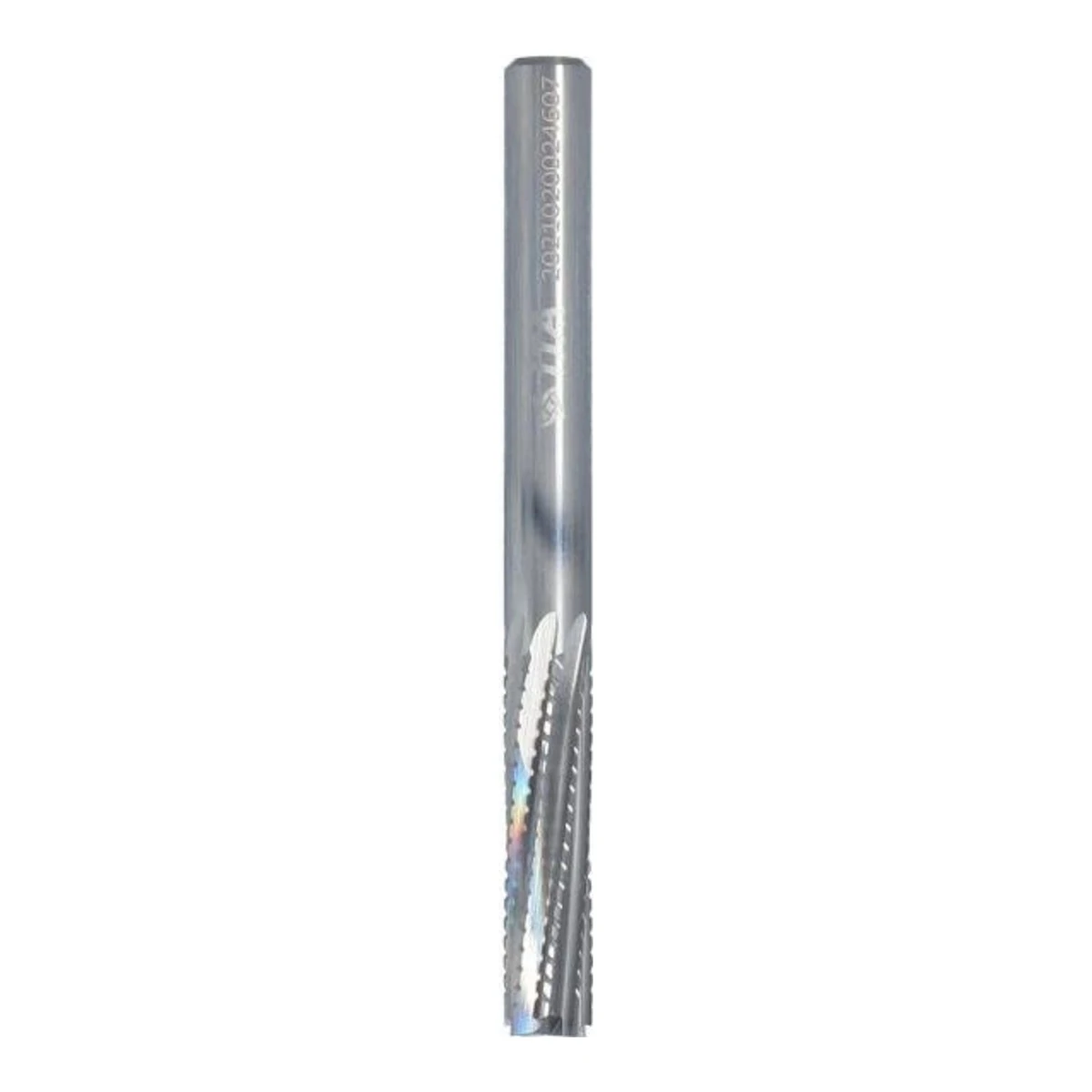

Frez pilnikowy VHM wykańczający CPH

CPH to wykańczające frezy pilnikowe z węglika pełnego o specjalnej geometrii, przeznaczone do kompozytów (włókno węglowe, szklane). Gęste uzębienie pilnikowe daje czystą krawędź bez rozwarstwiania i wyciągania włókien. Seria ma średnicę 6 mm i występuje w dwóch powłokach: AlTiN (CPH.06.025.065.06ATR) oraz U-DIA (CPH.06.025.065.06CR).

6 mm

Średnica D

25 mm

Długość robocza I

65 mm

Długość całkowita L

6 mm

Chwyt S

Warianty

Wybierz wariant

Oba symbole mają ten sam wymiar - różnią się powłoką: ATR = AlTiN, CR = U-DIA.

Symbol	D [mm]	I [mm]	L [mm]	S [mm]
CPH.06.025.065.06ATR	6	25	65	6
CPH.06.025.065.06CR	6	25	65	6

Wariant wybierasz w polu "Symbol" nad przyciskiem koszyka.

Zastosowania

Do czego go użyjesz

Do czego służy to narzędzie.

✓

Wykańczanie krawędzi CFRP

Czysta krawędź elementów z włókna węglowego po obróbce zgrubnej.

✓

Laminaty szklane

Okrawanie na gotowo wyprasek i płyt z włóknem szklanym.

✓

Frezowanie obwiedniowe

Konturowanie elementów kompozytowych na CNC.

✓

Tworzywa i aluminium (AlTiN)

Wersja AlTiN wg katalogu sprawdza się też przy aluminium i tworzywach sztucznych.

Konstrukcja

Jak jest zbudowany

Najważniejsze cechy konstrukcji.

AlTiN

Powłoka (ATR)

AlTiN (azotek glinu-tytanu, szara) - twardość ok. 3350 HV, wysoka odporność termiczna, ogranicza oklejanie się narzędzia miękkimi wiórami; zalecana do aluminium, tworzyw sztucznych i kompozytów.

U-DIA

Powłoka (CR)

Druga wersja powłoki według oznaczenia producenta ITA Tools - szczegóły podamy na zapytanie.

Pilnik

Uzębienie

Wykańczające uzębienie wieloostrzowe ze specjalną geometrią do kompozytów.

Parametry pracy

Dane techniczne według producenta ITA Tools.

6 mm

Średnica D

25 mm

Długość robocza I

65 mm

Długość całkowita L

6 mm

Chwyt S

wykańczająca

Rodzaj obróbki

AlTiN lub U-DIA

Powłoka

Kierunek obrotów

⚠ Przy kompozytach stosuj odciąg pyłu i ochronę dróg oddechowych - pył z włókna węglowego i szklanego jest szkodliwy.

Dlaczego ITA Tools

✓Geometria wykańczająca - krawędź bez strzępienia

✓Wybór powłoki: AlTiN lub U-DIA

✓Powłoka AlTiN ogranicza oklejanie się wiórów i zużycie

✓Węglik pełny, chwyt 6 mm

Na co uważać

✕Tylko jedna średnica (6 mm)

✕Frez wykańczający - przy dużych naddatkach najpierw zdejmij materiał frezem zgrubnym (CNS)

✕Narzędzie do frezarek CNC i maszyn z precyzyjną tuleją zaciskową - nie do wiertarek ani tanich frezarek z dużym biciem wrzeciona.

Dane techniczne

Średnica D

6 mm

Długość robocza I

25 mm

Długość całkowita L

65 mm

Chwyt S

6 mm

Rodzaj obróbki

wykańczająca

Powłoka

AlTiN lub U-DIA

Kierunek obrotów

Warianty

...06ATR - powłoka AlTiN; ...06CR - powłoka U-DIA

Geometria

specjalna, do kompozytów

Materiał

VHM

Producent

ITA Tools (Polska)

Liczba wariantów

Skompletuj zestaw

Nie wiesz, który wymiar pasuje do Twojej maszyny? Podaj model i zastosowanie - dobierzemy symbol.

CPH - ta karta

Frezy →

ITAZobacz: Frezy ↓

FAQ

Często zadawane pytania

Nie ma tu Twojego pytania? Zadzwoń: 690 177 172 - pomożemy dobrać frez.

Którą powłokę wybrać - AlTiN czy U-DIA?

AlTiN to uniwersalna powłoka do kompozytów, aluminium i tworzyw o wysokiej odporności termicznej. U-DIA to druga wersja powłoki oferowana przez ITA Tools w tej serii - jeśli obrabiasz bardzo ścierne laminaty, zapytaj nas, podpowiemy na podstawie materiału.

Czym różni się frez wykańczający od zgrubnego pilnikowego?

Frez zgrubny (CNS, CNU, CNV) ma większe, łamiące wiór uzębienie do szybkiego zdejmowania materiału; wykańczający (CPH, CVS) ma gęstsze uzębienie i daje gładszą krawędź.

Jaką tuleję zaciskową potrzebuję?

Tuleja musi odpowiadać średnicy chwytu S podanej w tabeli wariantów (np. S=8 wymaga tulei 8 mm). Chwytu nie wolno mocować w tulei o innej średnicy.

Czy frez VHM można ostrzyć?

Frezy z węglika pełnego można regenerować w specjalistycznym serwisie na szlifierce CNC; każde ostrzenie nieznacznie zmniejsza średnicę. Zapytaj nas o możliwość ostrzenia konkretnego symbolu.
