Frez kulisty VHM ITA Tools SI02 - D 6 mm

Przejdź do sekcji Opinie

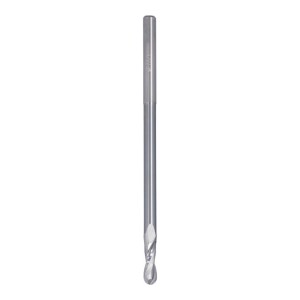

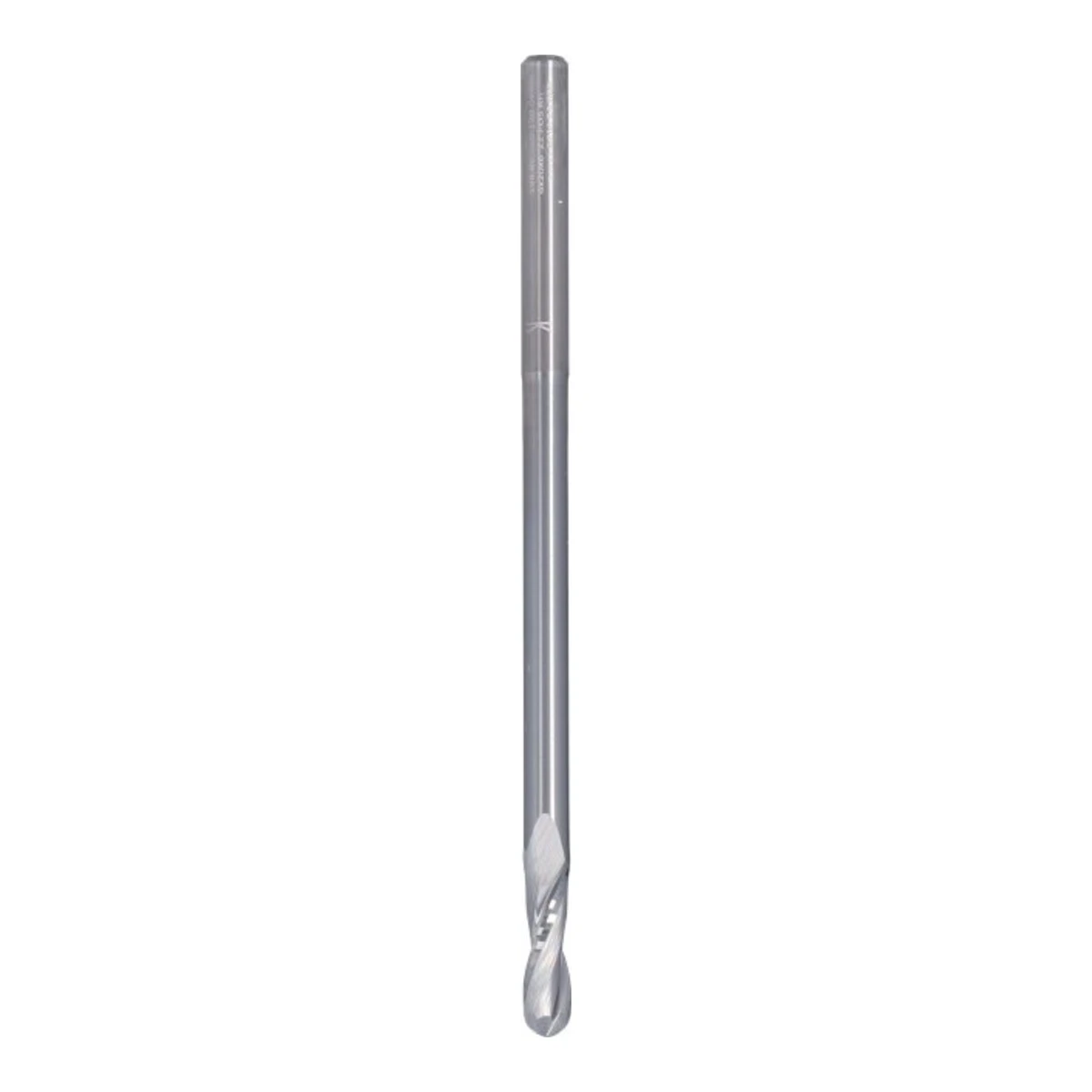

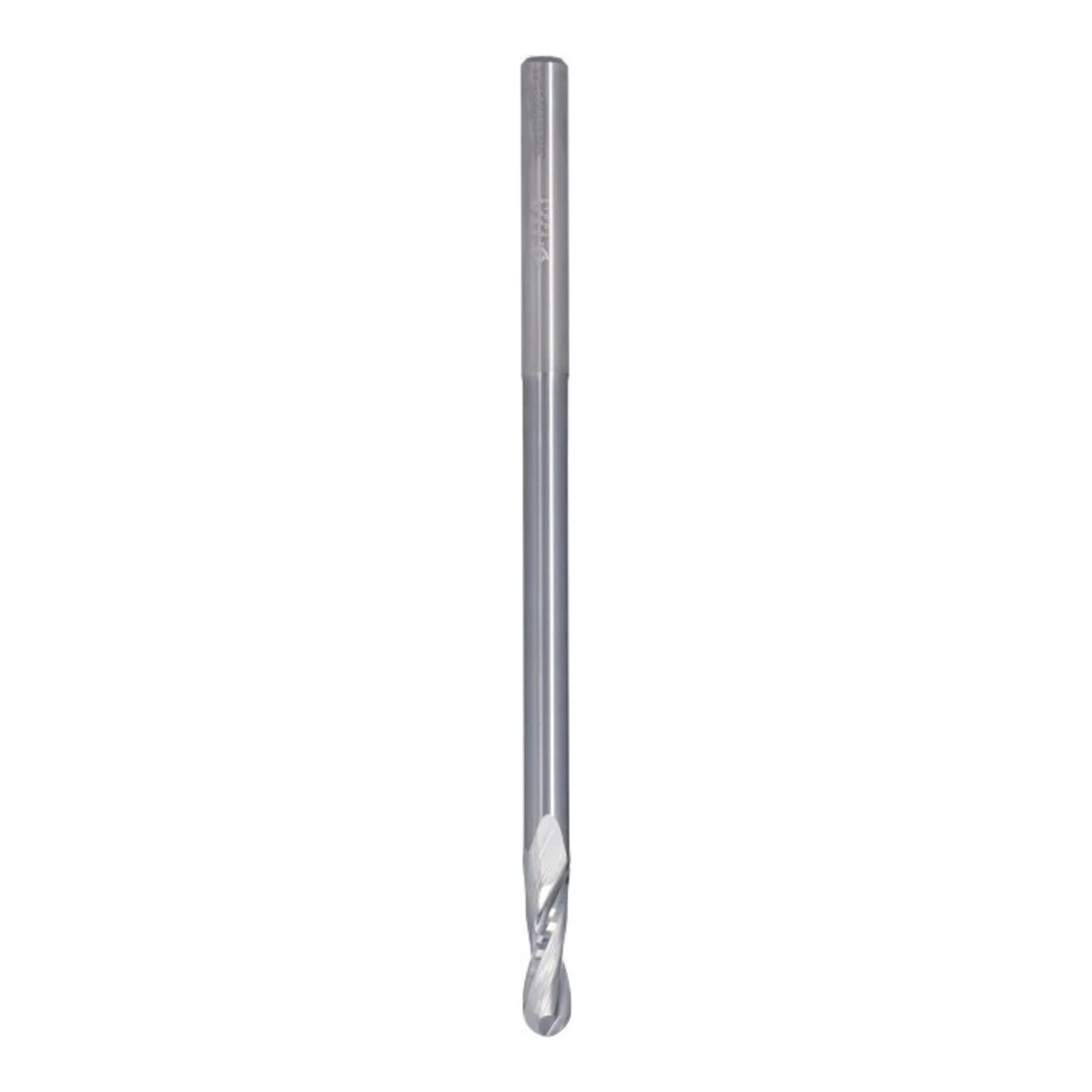

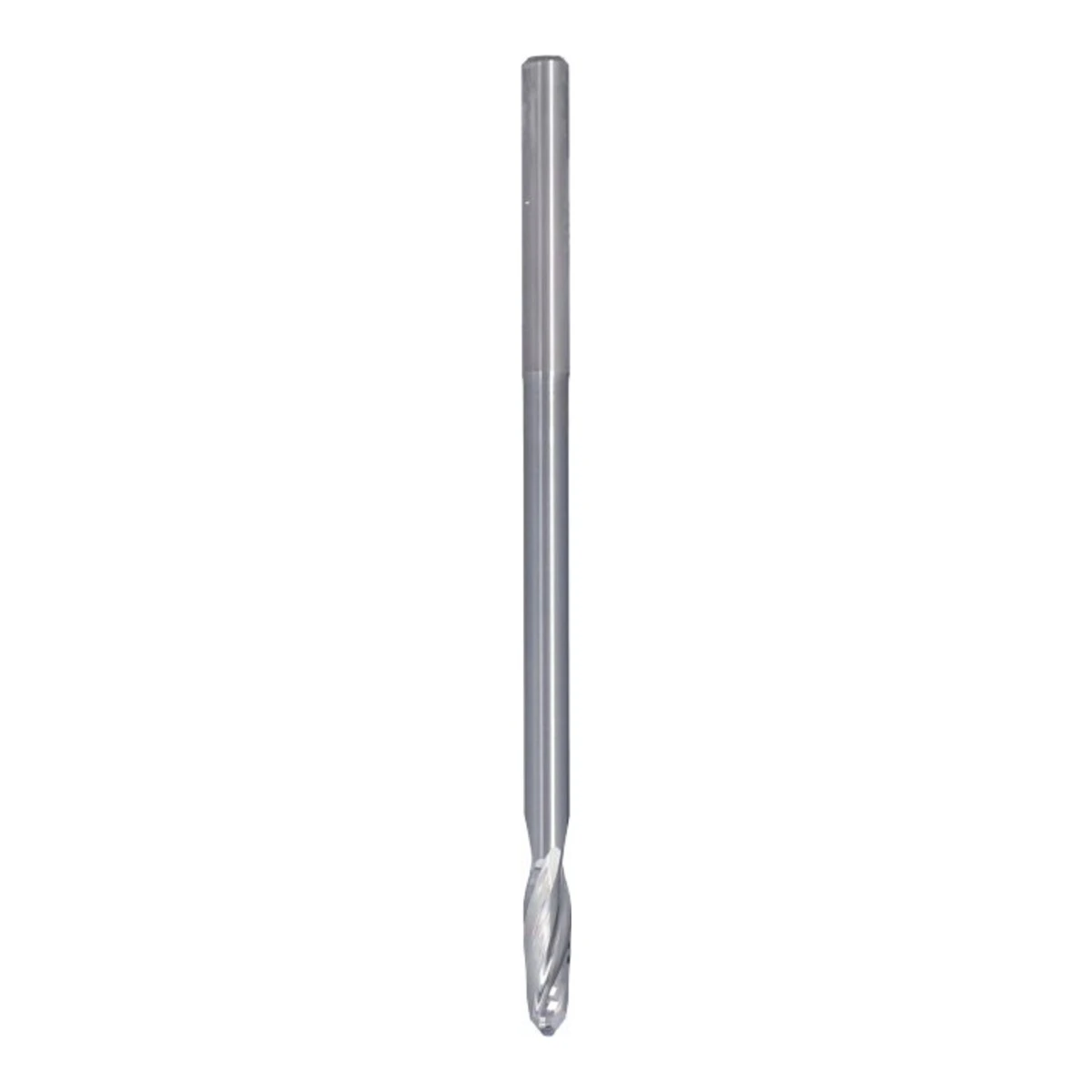

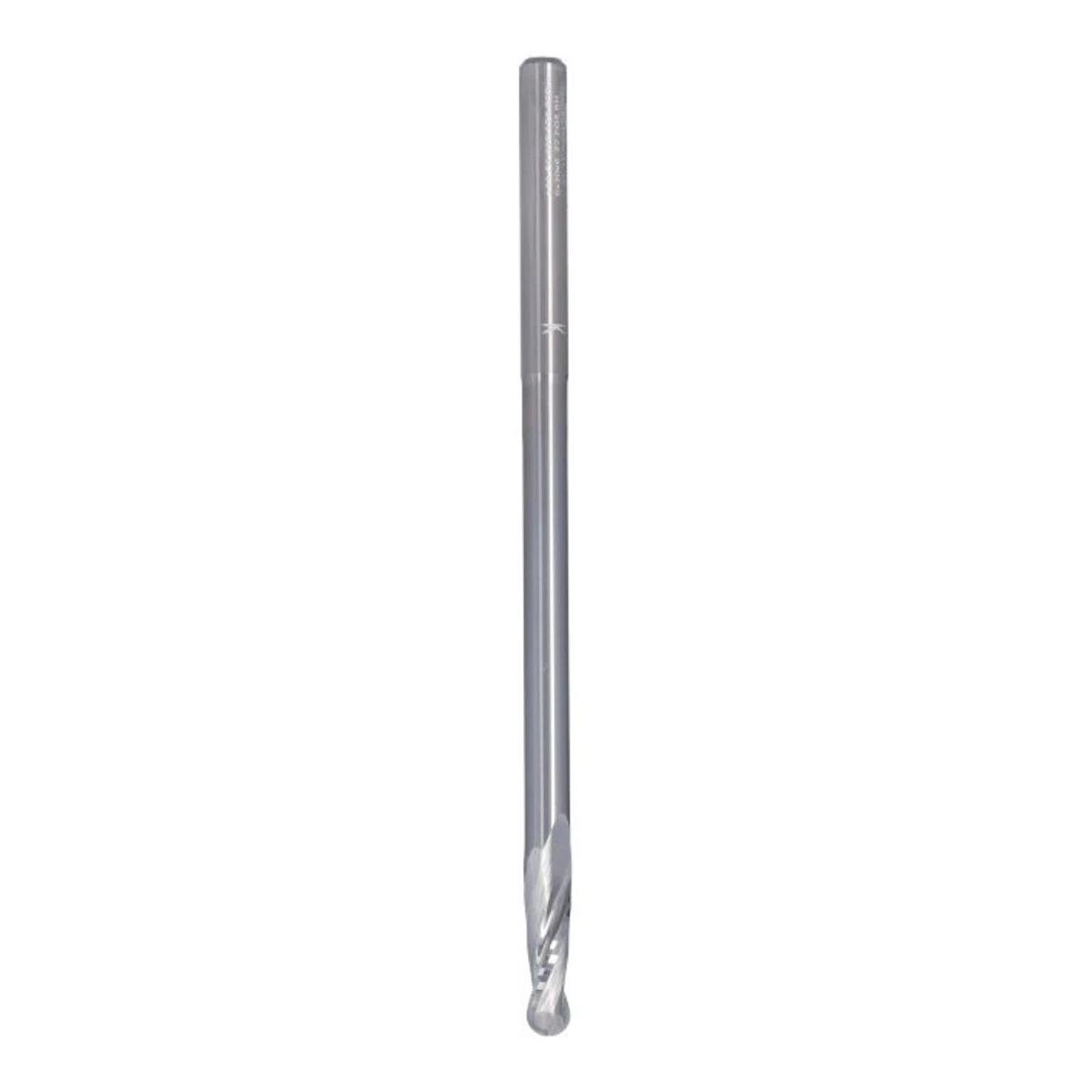

Długi frez kulisty VHM ITA Tools SI02: D 6 mm, R 3 mm, Z2, I 20 mm, obniżenie I1 70 mm, L 120 mm, polerowany rowek. Do wykańczania powierzchni 3D i głębokich form.

Przejdź do pełnego opisu

452,90 zł

Ilość

szt.

Dostępność:

duża ilość

Czas wysyłki: 48 godzin

Gwarancja 24 miesiące na zakupione produkty
Zwrot do 30 dni pieniądze w 3 dni
Oryginalne produkty znanych marek
Doradztwo zadzwoń: 690 177 172
Karta techniczna Do pobrania w zakładce poniżej

Dostawa i odbiór

Wybrane produkty (oznaczone wysyłką w 24h) zamówione do 14:00 (InPost Paczkomaty i Kurier) wysyłamy tego samego dnia roboczego.
Darmowa wysyłka od 200 zł przy płatności z góry.
Odbiór osobisty: Sulejówek, Trakt Brzeski 56, pon.-pt. 8:00-16:00.

Czas i koszty dostawy

Opis

ITA Tools

Frez kulisty VHM SI02

SI02 to długi, dwuostrzowy frez kulisty VHM do wykańczania powierzchni przestrzennych. Kulista końcówka R 3 mm przy D 6 mm, polerowany rowek wiórowy i obniżenie szyjki I1 70 mm (0,2 mm na stronę) przy długości całkowitej 120 mm - do głębokich form, rzeźb i modeli 3D.

6 mm

Średnica D

3 mm (pełna kula)

Promień R

20 mm

Długość robocza I

70 mm (0,2 mm na stronę)

Obniżenie I1

Warianty

Symbol i parametry

Symbol producenta - podawaj go przy zamówieniu.

Symbol	D [mm]	I [mm]	I1 [mm]	L [mm]	S [mm]	Z	R [mm]
SI02.06.020.120.06R	6	20	70	120	6	2	3

Dane według karty producenta ITA Tools.

Zastosowania

Do czego go użyjesz

Do czego służy to narzędzie.

✓

Modele 3D i płaskorzeźby

Wykańczanie powierzchni krzywoliniowych.

✓

Głębokie formy

Obniżenie I1 70 mm - szyjka nie ociera ścianek.

✓

Frezowanie rowków półokrągłych

Rowki o profilu R 3 mm.

✓

Drobne detale

Mała kula R 3 do precyzyjnej obróbki.

Konstrukcja

Jak jest zbudowany

Najważniejsze cechy konstrukcji.

R 3 mm

Końcówka

Pełna kula D 6 mm.

I1 70 mm

Obniżenie

Długi zasięg.

Polerowany

Rowek

Mniej przywierania.

Parametry pracy

Dane techniczne według producenta ITA Tools.

6 mm

Średnica D

3 mm (pełna kula)

Promień R

20 mm

Długość robocza I

70 mm (0,2 mm na stronę)

Obniżenie I1

120 mm

Długość całkowita L

6 mm

Chwyt S

Ostrza

polerowany

Rowek

⚠ Pracuj z osłonami maszyny i w środkach ochrony osobistej; przestrzegaj maksymalnych obrotów podanych przez producenta.

Dlaczego ITA Tools

✓Pełna kula R 3 - gładkie powierzchnie 3D.

✓Długi zasięg dzięki obniżeniu I1 70 mm.

✓Polerowany rowek - mniej przywierania.

✓Dwa ostrza wykańczające.

Na co uważać

✕Smukły frez D 6 mm przy L 120 mm - wymaga małych dosuwów, bo łatwo o drgania i złamanie.

✕Do obróbki 3D potrzebny program CAM.

✕Tylko prawe obroty wrzeciona (RH).

✕Producent nie publikuje dla tej serii obrotów i posuwów - parametry trzeba dobrać próbnie do materiału.

Dane techniczne

Średnica D

6 mm

Promień R

3 mm (pełna kula)

Długość robocza I

20 mm

Obniżenie I1

70 mm (0,2 mm na stronę)

Długość całkowita L

120 mm

Chwyt S

6 mm

Ostrza

Rowek

polerowany

Symbol

SI02.06.020.120.06R

Kategoria producenta

Frezy VHM spiralne kuliste

Producent

ITA Tools (Polska)

Liczba wariantów

Skompletuj zestaw

Nie wiesz, który wymiar pasuje do Twojej maszyny? Podaj model i zastosowanie - dobierzemy symbol.

SI02 - ta karta

Frezy →

ITAZobacz: Frezy ↓

FAQ

Często zadawane pytania

Nie ma tu Twojego pytania? Zadzwoń: 690 177 172 - pomożemy dobrać frez.

Do czego służy obniżenie?

Szyjka za częścią tnącą jest cieńsza o 0,2 mm na stronę, więc przy głębokiej obróbce nie trze o ścianki materiału.

Jaka tuleja jest potrzebna?

Chwyt ma średnicę 6 mm, więc potrzebna jest tuleja zaciskowa 6 mm w oprawce wrzeciona (np. ER). Chwyt zaciskaj na możliwie pełnej długości.

Jakie obroty i posuw ustawić?

Podaj nam maszynę i materiał - pomożemy dobrać ustawienia startowe, które potem korygujesz po wyglądzie wióra i krawędzi.

Czy frez można ostrzyć?

Frezy VHM można ostrzyć w specjalistycznym serwisie na szlifierce CNC. Każde ostrzenie lekko zmniejsza średnicę roboczą, co trzeba uwzględnić w korekcji narzędzia w sterowaniu.
