Producent: ITA Tools (przejdź do produktów)

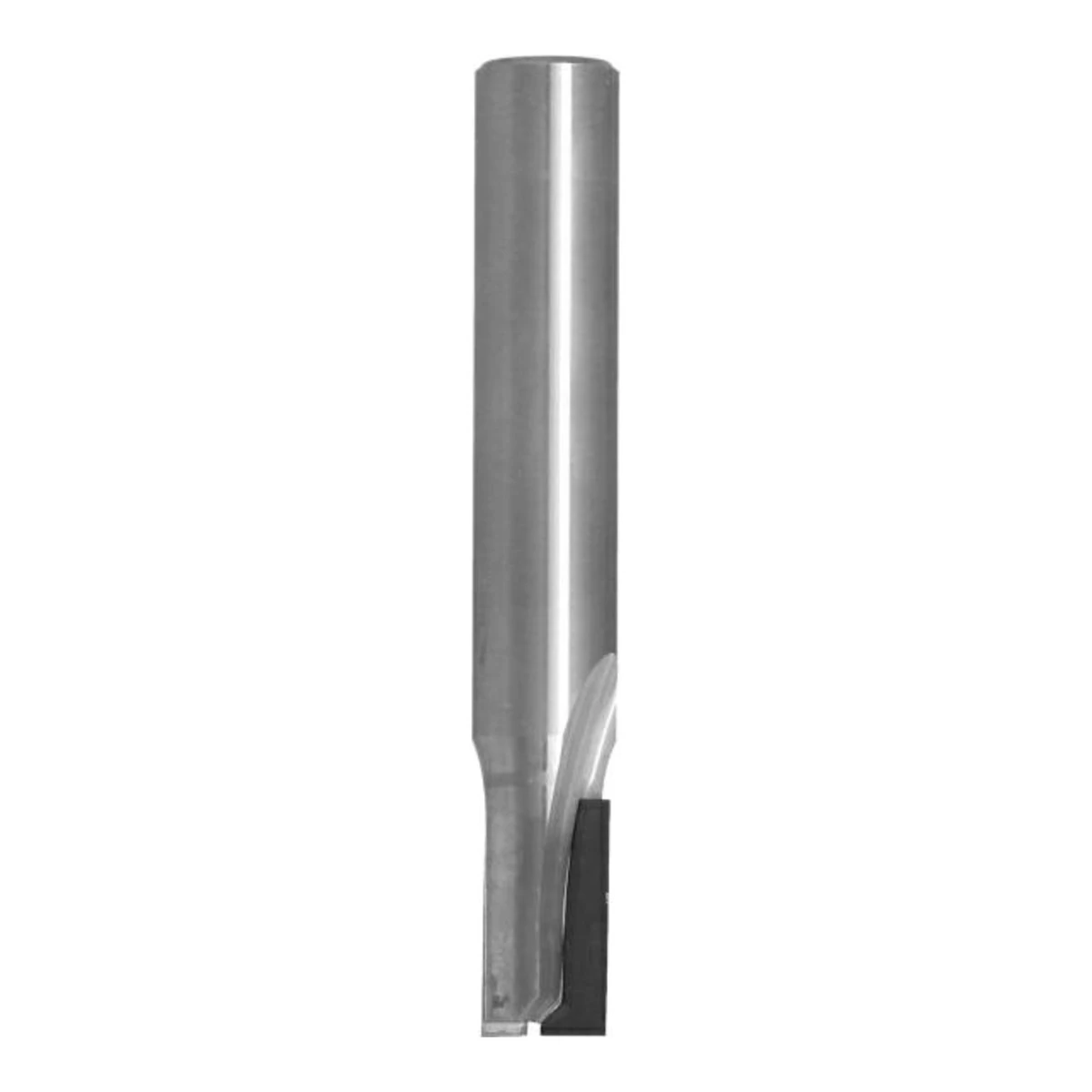

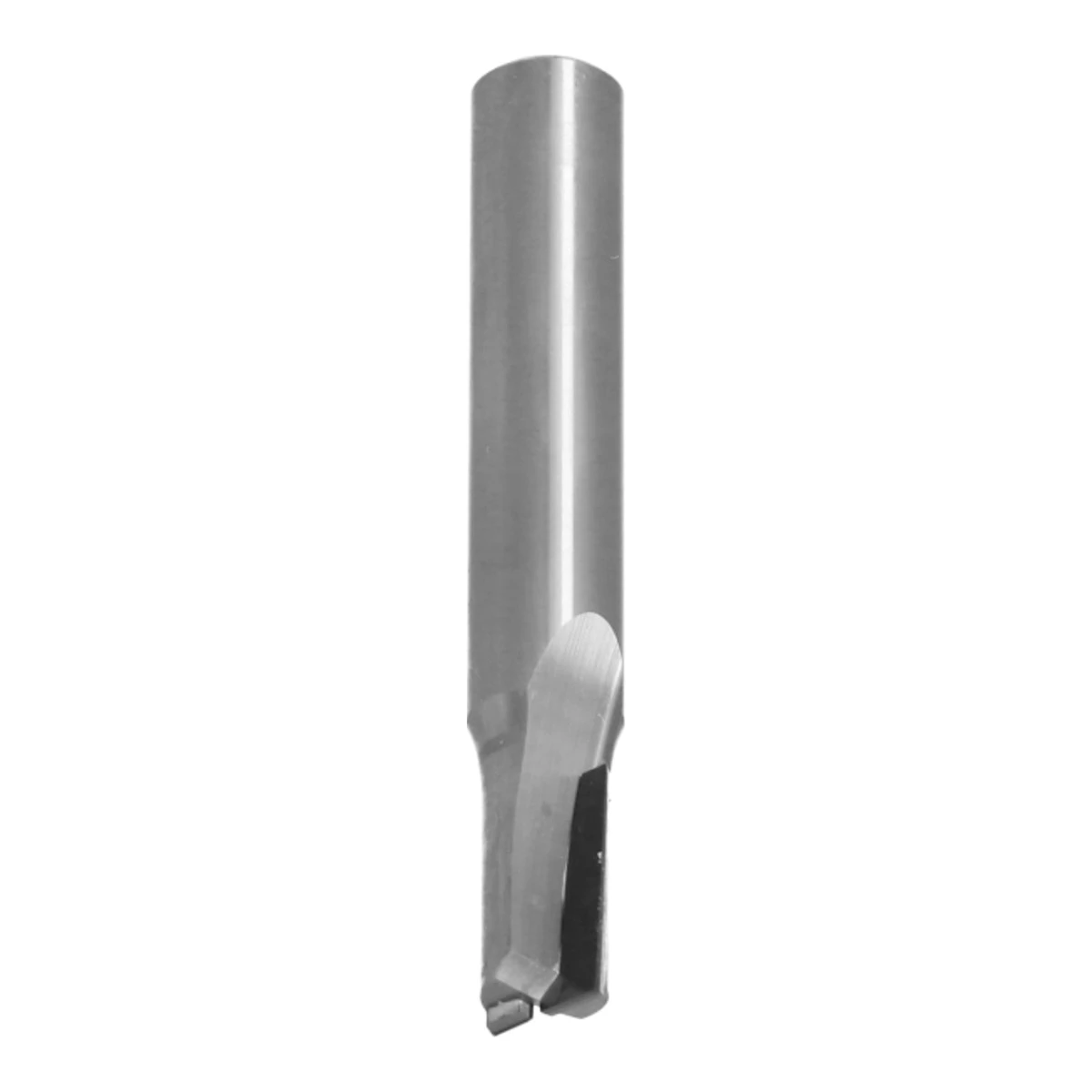

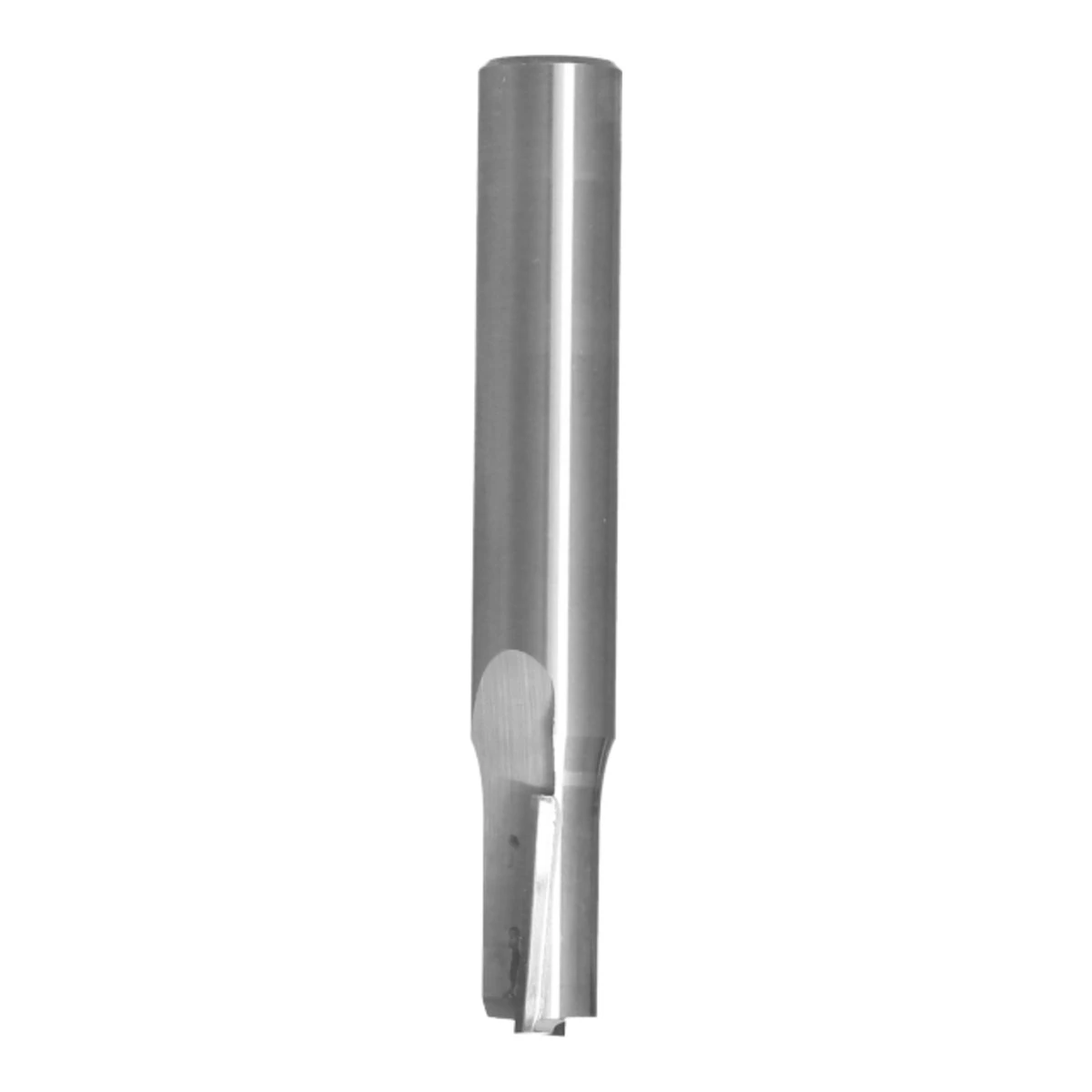

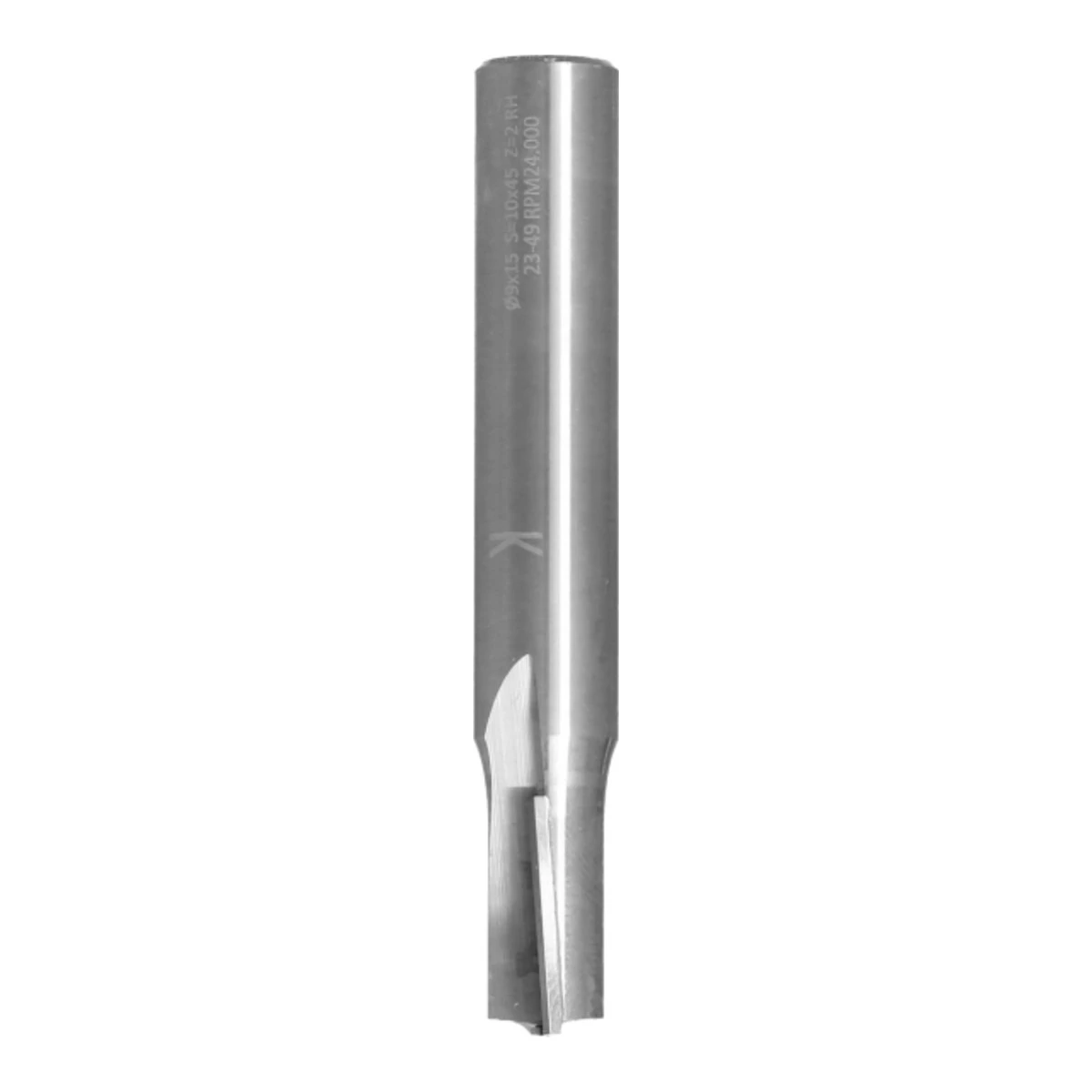

Frez diamentowy prosty PCD z łamaczem wióra ITA Tools DTR - D 9-16 mm

Przejdź do sekcji Opinie

Frezy proste PCD ITA Tools DTR z łamaczem wióra - 8 symboli o średnicy 9-16 mm, układy Z2+1, Z3 i Z4+1, ostrza pozytyw/negatyw, korpus HM, stalowy lub z Densimetu. Do obróbki zgrubno-wykańczającej i nestingu.

Przejdź do pełnego opisu

1 422,90 zł

Wybierz wariant produktu:

Poszczególne warianty mogą różnić się ceną

Symbol

Wybierz

DTR.09.015.10.0MR (D 9 mm, I 15 mm, L 65 mm, S 10 mm)

DTR.12.015.12.1DR (D 12 mm, I 15 mm, L 70 mm, S 12 mm)

DTR.12.019.12.1DR (D 12 mm, I 19 mm, L 70 mm, S 12 mm)

DTR.12.024.12.0SR (D 12 mm, I 24 mm, L 70 mm, S 12 mm)

DTR.12.024.12.1SR (D 12 mm, I 24 mm, L 70 mm, S 12 mm)

DTR.12.025.12.1DR (D 12 mm, I 25 mm, L 80 mm, S 12 mm)

DTR.14.020.20.0SR (D 14 mm, I 20 mm, L 85 mm, S 20 mm)

DTR.16.025.16.0MR (D 16 mm, I 25 mm, L 81,5 mm, S 16 mm)

Ilość

szt.

Dostępność:

duża ilość

Czas wysyłki: 48 godzin

Gwarancja 24 miesiące na zakupione produkty
Zwrot do 30 dni pieniądze w 3 dni
Oryginalne produkty znanych marek
Doradztwo zadzwoń: 690 177 172
Karta techniczna Do pobrania w zakładce poniżej

Dostawa i odbiór

Wybrane produkty (oznaczone wysyłką w 24h) zamówione do 14:00 (InPost Paczkomaty i Kurier) wysyłamy tego samego dnia roboczego.
Darmowa wysyłka od 200 zł przy płatności z góry.
Odbiór osobisty: Sulejówek, Trakt Brzeski 56, pon.-pt. 8:00-16:00.

Czas i koszty dostawy

Opis

ITA Tools

Frez diamentowy z łamaczem wióra DTR

DTR to frezy proste PCD ITA Tools z łamaczem wióra (Z2+1, Z4+1) - ostrza dzielą wiór na krótsze odcinki, co pozwala pracować szybciej i łączyć obróbkę zgrubną z wykańczającą. 8 symboli o średnicy 9-16 mm ma układ pozytyw/negatyw, korpus z węglika (HM), stali lub Densimetu i płytki H 3 mm; wersje Z2+1 i Z4+1 mają ostrze wiercące. Katalog ITA Tools podaje DTR także jako frez do kompozytów (włóknocement, włókno szklane/węglowe, Corian/HPL, aluminium) i do nestingu.

9-16 mm

Średnica D

15-25 mm

Długość robocza I

65-85 mm

Długość całkowita L

10, 12, 16, 20 mm

Chwyt S

Warianty

Wybierz wariant

Każdy wiersz to jeden symbol - wybierasz go w polu "Symbol" nad przyciskiem koszyka.

Symbol	D [mm]	I [mm]	L [mm]	S [mm]	Z	H [mm]	Kier.
DTR.09.015.10.0MR	9	15	65	10	2	3,0	RH
DTR.12.015.12.1DR	12	15	70	12	4+1	3,0	RH
DTR.12.019.12.1DR	12	19	70	12	4+1	3,0	-
DTR.12.024.12.0SR	12	24	70	12	2+1	3,0	-
DTR.12.024.12.1SR	12	24	70	12	4+1	3,0	RH
DTR.12.025.12.1DR	12	25	80	12	4+1	3,0	RH
DTR.14.020.20.0SR	14	20	85	20	2+1	3,0	RH
DTR.16.025.16.0MR	16	25	81,5	16	3	3,0	RH

Wariant wybierasz w polu "Symbol" nad przyciskiem koszyka.

Zastosowania

Do czego go użyjesz

Do czego służy to narzędzie.

✓

Nesting płyt

Katalog ITA Tools podaje DTR Z4+1 wśród frezów DIA do nestingu.

✓

Obróbka zgrubno-wykańczająca

DTR.09, DTR.12.015 i DTR.14 opisane przez producenta jako zgrubno-wykańczające.

✓

Kompozyty i HPL

Katalog: włóknocement, włókno szklane/węglowe, Corian/HPL i aluminium.

✓

Cięcie płyt laminowanych

Układ pozytyw/negatyw ogranicza wyrwania laminatu po obu stronach.

Konstrukcja

Jak jest zbudowany

Najważniejsze cechy konstrukcji.

Łamacz

Wiór

Ostrza dzielą wiór na krótkie odcinki.

HM / stal / Densimet

Korpus

Trzy rodzaje korpusu w serii.

H 3

Wysokość płytki

W katalogu 3-4 ostrzenia.

Parametry pracy

Dane techniczne według producenta ITA Tools.

9-16 mm

Średnica D

15-25 mm

Długość robocza I

65-85 mm

Długość całkowita L

10, 12, 16, 20 mm

Chwyt S

PCD, Z2+1, Z3, Z4+1

Ostrza

3,0 mm

Wysokość płytki H

HM, stal, Densimet

Korpus

⚠ Pracuj z osłonami maszyny i w środkach ochrony osobistej; przestrzegaj maksymalnych obrotów podanych przez producenta.

Dlaczego ITA Tools

✓Łamacz wióra - krótki wiór i mniejsze obciążenie ostrza

✓Ostrze wiercące w wersjach Z2+1 i Z4+1

✓Trzy rodzaje korpusu: HM, stal, Densimet

✓Parametry pracy do nestingu podane w katalogu

Na co uważać

✕Łamacz wióra może zostawić delikatniejszy ślad niż frez czysto wykańczający - przy krawędziach widocznych sprawdź na próbce

✕Narzędzie do frezarek CNC i maszyn ze stabilnym mocowaniem w oprawce - nie do wiertarek ani lekkich frezarek ręcznych

✕PCD nie służy do stali ani drewna z metalowymi wtrąceniami (gwoździe, zszywki) - kontakt z metalem wykrusza płytki

Dane techniczne

Średnica D

9-16 mm

Długość robocza I

15-25 mm

Długość całkowita L

65-85 mm

Chwyt S

10, 12, 16, 20 mm

Ostrza

PCD, Z2+1, Z3, Z4+1

Wysokość płytki H

3,0 mm

Korpus

HM, stal, Densimet

Kierunek obrotów

RH (prawe)

Korpus wg symbolu

M - HM (DTR.09, DTR.16); S - stal (DTR.12.024, DTR.14); D - Densimet (DTR.12.015, DTR.12.019, DTR.12.025)

Układ ostrzy

pozytyw/negatyw; DTR.14.020 - poz. 3°/neg. 3°; DTR.16.025 - 2 negatyw (3°) + 1 pozytyw (5°)

Nesting wg katalogu (DTR Z4+1)

HPL 8-12 m/min, MDF 10-16 m/min, sklejka 12-18 m/min, 18 000-24 000 obr./min

Producent

ITA Tools (Polska)

Liczba wariantów

Skompletuj zestaw

Podaj materiał, grubość i maszynę - dobierzemy symbol DTR.

DTR - ta karta

Frezy →

ITAZobacz: Frezy ↓

FAQ

Często zadawane pytania

Nie ma tu Twojego pytania? Zadzwoń: 690 177 172 - pomożemy dobrać frez.

Jakie parametry pracy podaje katalog?

Dla DTR Z4+1 do nestingu: HPL 8-12 m/min, MDF 10-16 m/min, sklejka 12-18 m/min przy 18 000-24 000 obr./min. Dane są poglądowe.

Który korpus wybrać?

HM i Densimet dają sztywność przy małych średnicach, stal - wersje DTR.12.024 i DTR.14. Napisz, co frezujesz - doradzimy.

Co oznacza Z4+1?

Cztery ostrza tnące PCD i jedno ostrze wiercące na czole.

Czy frez diamentowy można ostrzyć?

Tak - płytki PCD ostrzy się w serwisie z odpowiednią szlifierką. Zapas na ostrzenie wyznacza wysokość płytki H podana przy każdym symbolu: im wyższa płytka, tym więcej ostrzeń. W katalogu ITA Tools płytka H2,5 to zwykle 2-3 ostrzenia, H3 3-4, H4 4-5, a H6 6-8 ostrzeń.

Jak czytać symbol frezu ITA Tools?

Symbol koduje wymiary: po kodzie serii jest średnica D, długość robocza I i średnica chwytu S (np. 12.025.12 = D 12, I 25, S 12 mm). Litera S, M lub D przed końcówką wskazuje zwykle korpus (stal, HM/monolit węglika, Densimet), a R/L kierunek obrotów.
