Frez diamentowy prosty PCD ITA Tools DTK Z2+2 - D 12-25 mm

Przejdź do sekcji Opinie

Frezy proste PCD ITA Tools DTK z układem Z2+2 - 3 symbole o średnicy 12-25 mm i długości roboczej 24-45 mm; DTK.25.036 z kątem osiowym 30°, ostrzami pozytyw i diamentową płytką czołową.

Przejdź do pełnego opisu

1 290,90 zł

Wybierz wariant produktu:

Poszczególne warianty mogą różnić się ceną

Symbol

Wybierz

DTK.12.024.12.1SR (D 12 mm, I 24 mm, S 12 mm, Z 2+2+1)

DTK.18.045.25.0SR (D 18 mm, I 45 mm, L 135 mm, S 25 mm)

DTK.25.036.25.2SR (D 25 mm, I 36 mm, L 101 mm, S 25 mm)

Ilość

szt.

Dostępność:

duża ilość

Czas wysyłki: 48 godzin

Gwarancja 24 miesiące na zakupione produkty
Zwrot do 30 dni pieniądze w 3 dni
Oryginalne produkty znanych marek
Doradztwo zadzwoń: 690 177 172
Karta techniczna Do pobrania w zakładce poniżej

Dostawa i odbiór

Wybrane produkty (oznaczone wysyłką w 24h) zamówione do 14:00 (InPost Paczkomaty i Kurier) wysyłamy tego samego dnia roboczego.
Darmowa wysyłka od 200 zł przy płatności z góry.
Odbiór osobisty: Sulejówek, Trakt Brzeski 56, pon.-pt. 8:00-16:00.

Czas i koszty dostawy

Opis

ITA Tools

Frez diamentowy prosty DTK

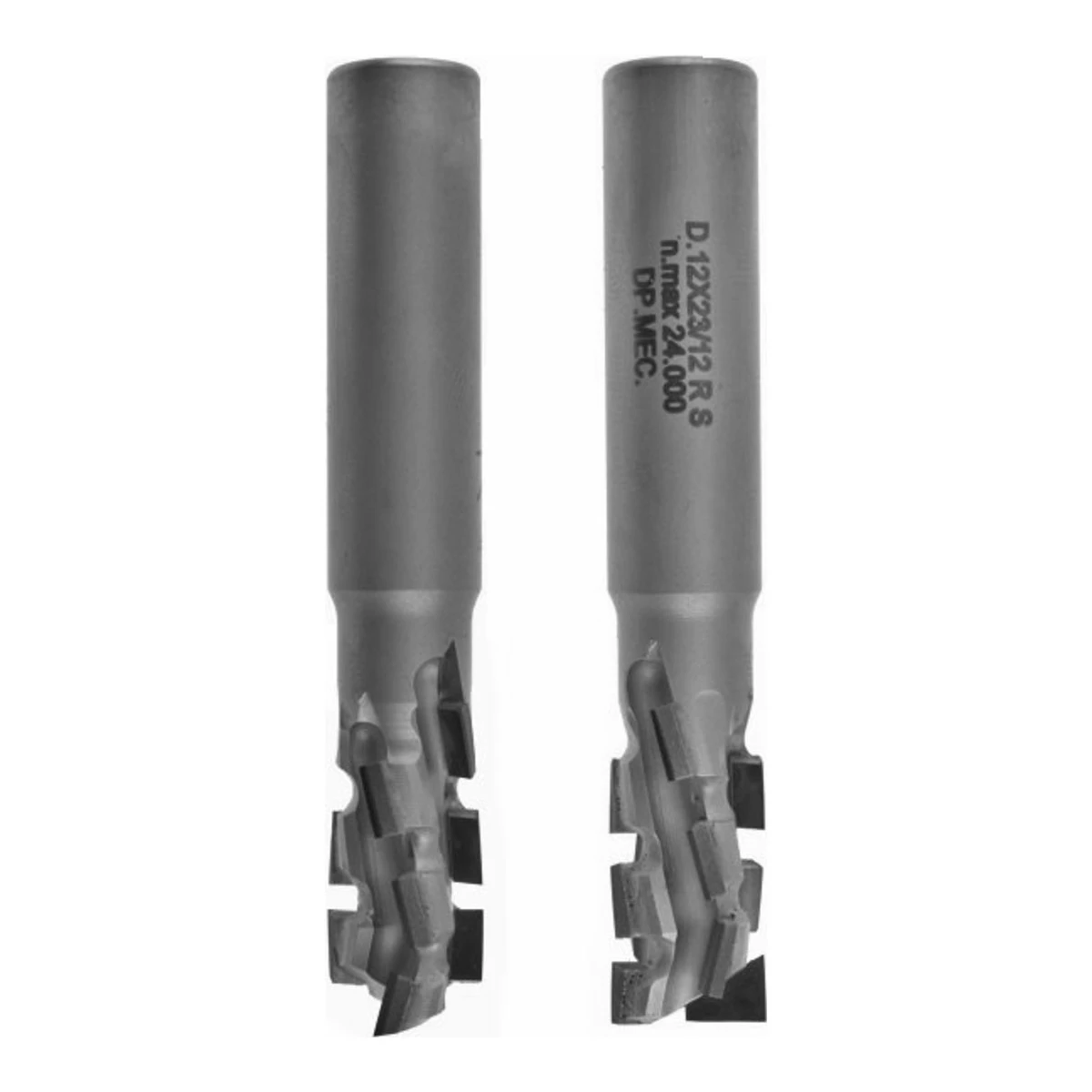

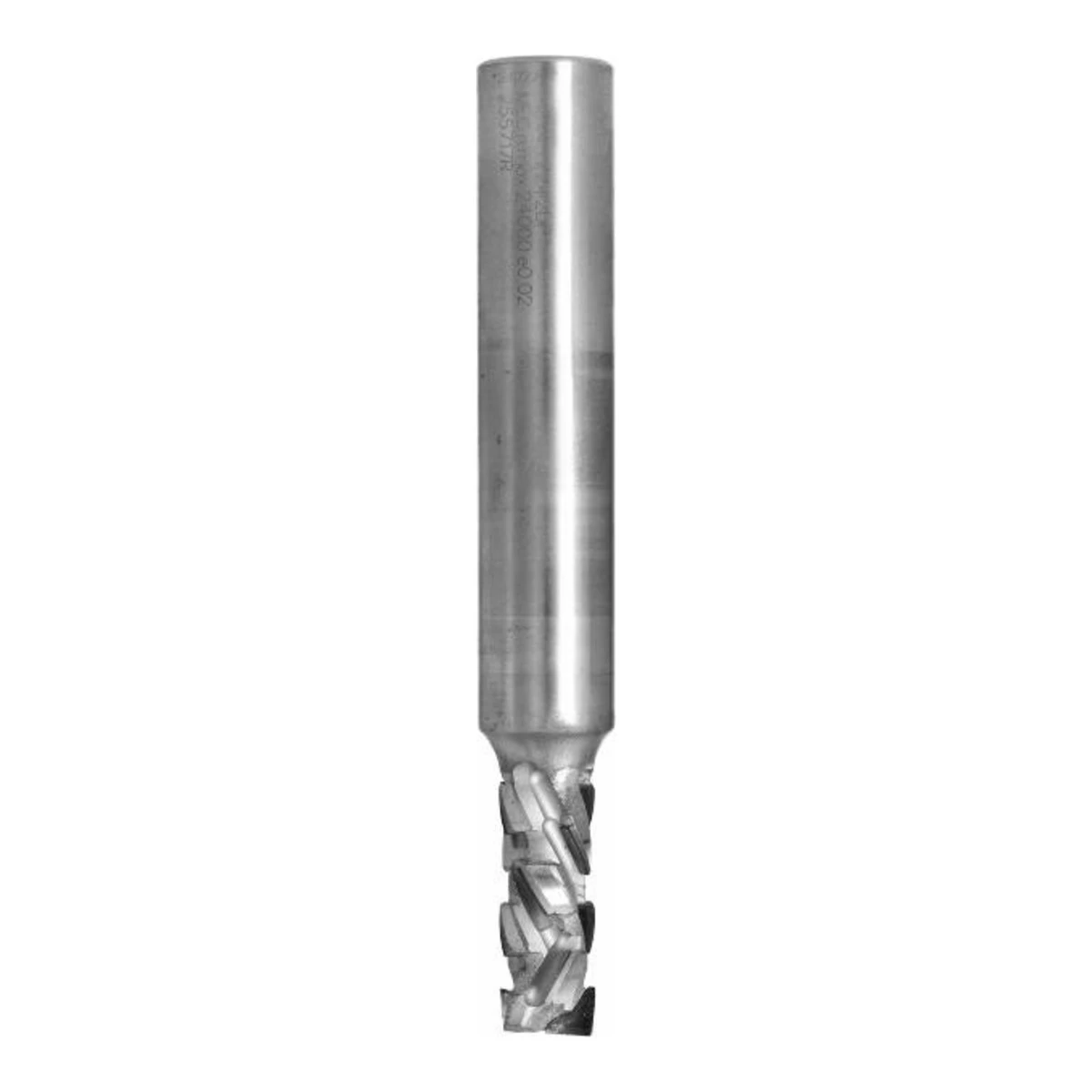

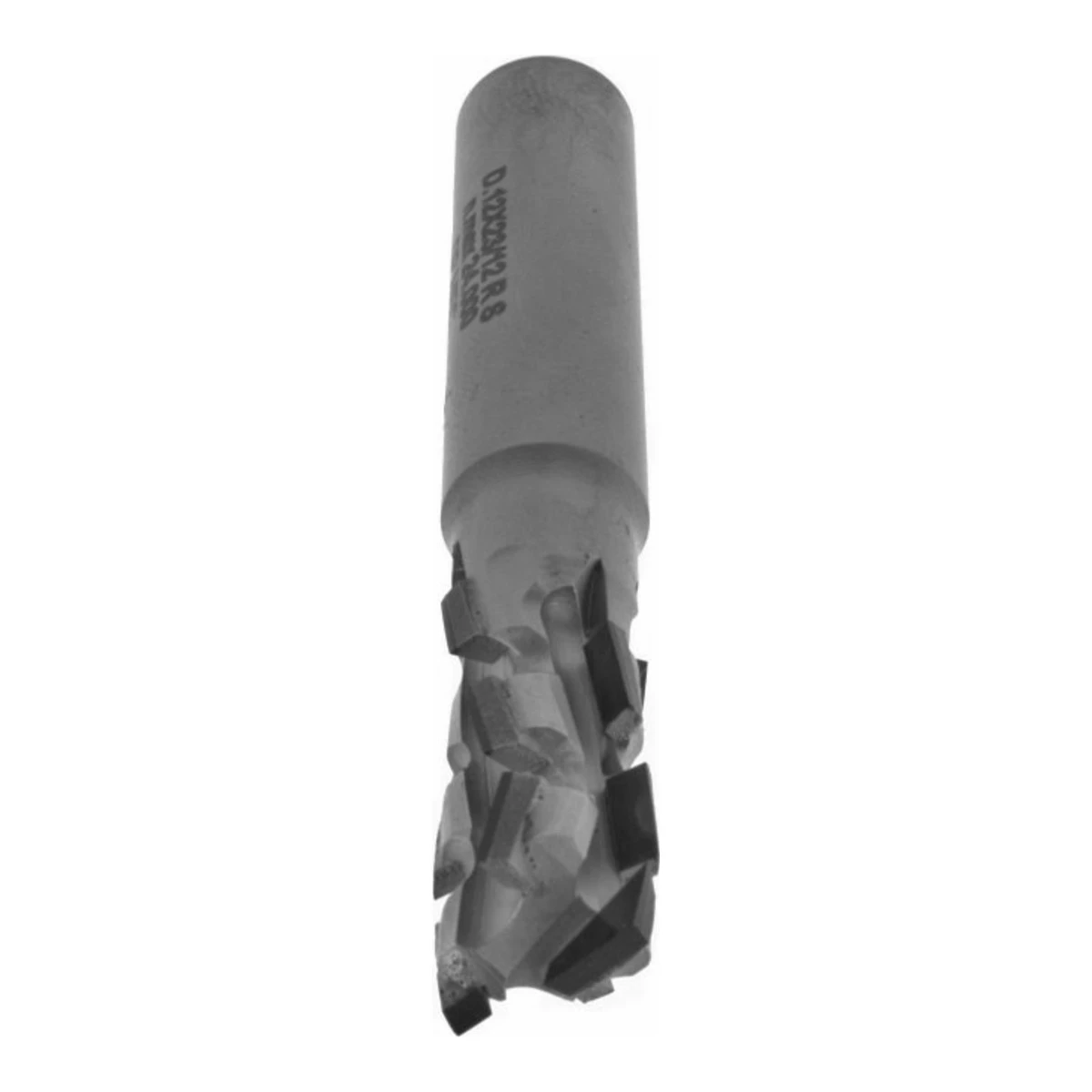

DTK to frezy proste PCD ITA Tools z dwoma pełnymi ostrzami na czterech rzędach płytek (Z2+2). DTK.12.024 (D 12 mm, Z2+2+1, H 2,5) ma dodatkowe ostrze czołowe, DTK.18.045 (D 18 mm) długi chwyt 25 x 80 mm i długość roboczą 45 mm, a DTK.25.036 (D 25 mm) kąt osiowy 30°, ostrza pozytyw i płytki 11+1 DIA.

12-25 mm

Średnica D

24-45 mm

Długość robocza I

101-135 mm

Długość całkowita L

12 x 40, 25 x 55, 25 x 80 mm

Chwyt S

Warianty

Wybierz wariant

Każdy wiersz to jeden symbol - wybierasz go w polu "Symbol" nad przyciskiem koszyka.

Symbol	D [mm]	I [mm]	L [mm]	S [mm]	Z	H [mm]	Kier.
DTK.12.024.12.1SR	12	24	-	12	2+2+1	2,5	-
DTK.18.045.25.0SR	18	45	135	25	2+2	4,0	RH
DTK.25.036.25.2SR	25	36	101	25	2+2	4	RH

Wariant wybierasz w polu "Symbol" nad przyciskiem koszyka.

Zastosowania

Do czego go użyjesz

Do czego służy to narzędzie.

✓

Cięcie obwiedniowe

Formatowanie płyt laminowanych i MDF.

✓

Grube elementy

DTK.18.045 z długością roboczą 45 mm i długim chwytem 25 x 80 mm.

✓

Wybrania z zagłębieniem

DTK.12.024 z ostrzem czołowym i DTK.25.036 z płytką czołową DIA.

✓

Wręgowanie

Wręgi na krawędziach płyt.

Konstrukcja

Jak jest zbudowany

Najważniejsze cechy konstrukcji.

Z2+2

Ostrza

Dwa pełne ostrza na czterech rzędach płytek PCD.

H 2,5-4

Wysokość płytki

Zapas PCD na ostrzenie.

S 12-25

Chwyt

W tym długi chwyt 25 x 80 mm.

Parametry pracy

Dane techniczne według producenta ITA Tools.

12-25 mm

Średnica D

24-45 mm

Długość robocza I

101-135 mm

Długość całkowita L

12 x 40, 25 x 55, 25 x 80 mm

Chwyt S

PCD, Z2+2, Z2+2+1

Ostrza

2,5-4,0 mm

Wysokość płytki H

⚠ Pracuj z osłonami maszyny i w środkach ochrony osobistej; przestrzegaj maksymalnych obrotów podanych przez producenta.

Dlaczego ITA Tools

✓Układ Z2+2 - płytki zachodzą na całej długości

✓Płytki do H 4 mm

✓Długi chwyt 25 x 80 w DTK.18.045 - większy wysięg

✓Pozytyw i kąt 30° w DTK.25.036 - wiór wyciągany do góry

Na co uważać

✕Pozytyw w DTK.25.036 może podrywać górną warstwę laminatu - do płyt dwustronnie laminowanych lepszy układ pozytyw/negatyw

✕Chwyt 25 mm w dwóch symbolach - potrzebna oprawka 25 mm

✕Narzędzie do frezarek CNC i maszyn ze stabilnym mocowaniem w oprawce - nie do wiertarek ani lekkich frezarek ręcznych

Dane techniczne

Średnica D

12-25 mm

Długość robocza I

24-45 mm

Długość całkowita L

101-135 mm

Chwyt S

12 x 40, 25 x 55, 25 x 80 mm

Ostrza

PCD, Z2+2, Z2+2+1

Wysokość płytki H

2,5-4,0 mm

Kierunek obrotów

RH (prawe)

DTK.25.036.25.2SR

kąt osiowy 30°, pozytyw, 11+1 DIA

Producent

ITA Tools (Polska)

Liczba wariantów

Skompletuj zestaw

Podaj grubość materiału i maszynę - dobierzemy symbol.

DTK - ta karta

Frezy →

ITAZobacz: Frezy ↓

FAQ

Często zadawane pytania

Nie ma tu Twojego pytania? Zadzwoń: 690 177 172 - pomożemy dobrać frez.

Czym różnią się trzy symbole?

DTK.12.024 - D 12, Z2+2+1, chwyt 12; DTK.18.045 - D 18, I 45, chwyt 25 x 80; DTK.25.036 - D 25, I 36, kąt 30°, pozytyw.

Co oznacza 11+1 DIA?

Jedenaście płytek tnących PCD na obwodzie i jedna diamentowa płytka czołowa.

Czy frez diamentowy można ostrzyć?

Tak - płytki PCD ostrzy się w serwisie z odpowiednią szlifierką. Zapas na ostrzenie wyznacza wysokość płytki H podana przy każdym symbolu: im wyższa płytka, tym więcej ostrzeń. W katalogu ITA Tools płytka H2,5 to zwykle 2-3 ostrzenia, H3 3-4, H4 4-5, a H6 6-8 ostrzeń.

Czym frez PCD różni się od frezu z węglika (HM/VHM)?

Ostrza z polikrystalicznego diamentu (PCD, DIA) są znacznie twardsze od węglika, dlatego przy płytach laminowanych, MDF, HPL i materiałach ściernych zachowują ostrość wielokrotnie dłużej. Są droższe w zakupie, więc opłacają się przy pracy seryjnej na CNC.
