Producent: ITA Tools (przejdź do produktów)

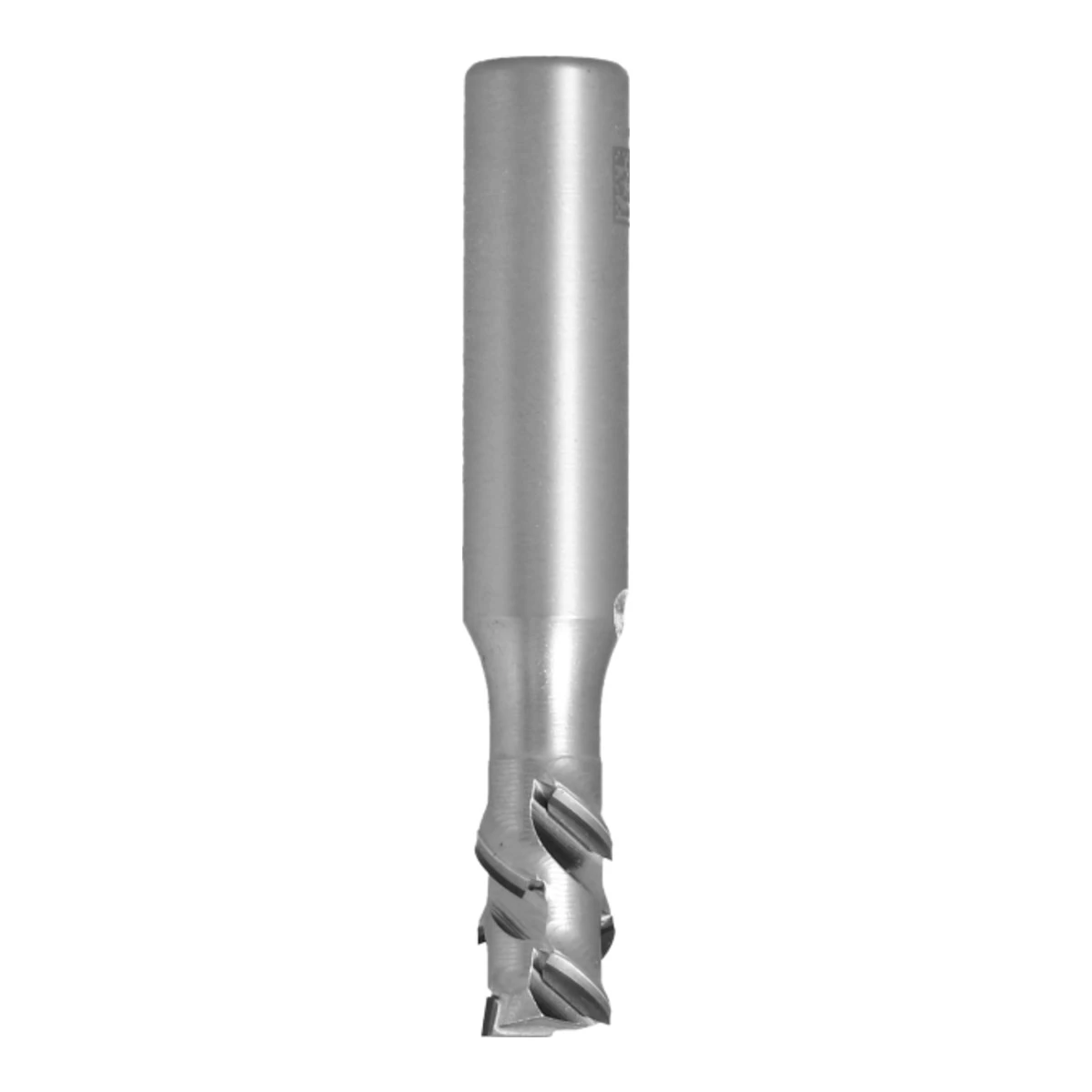

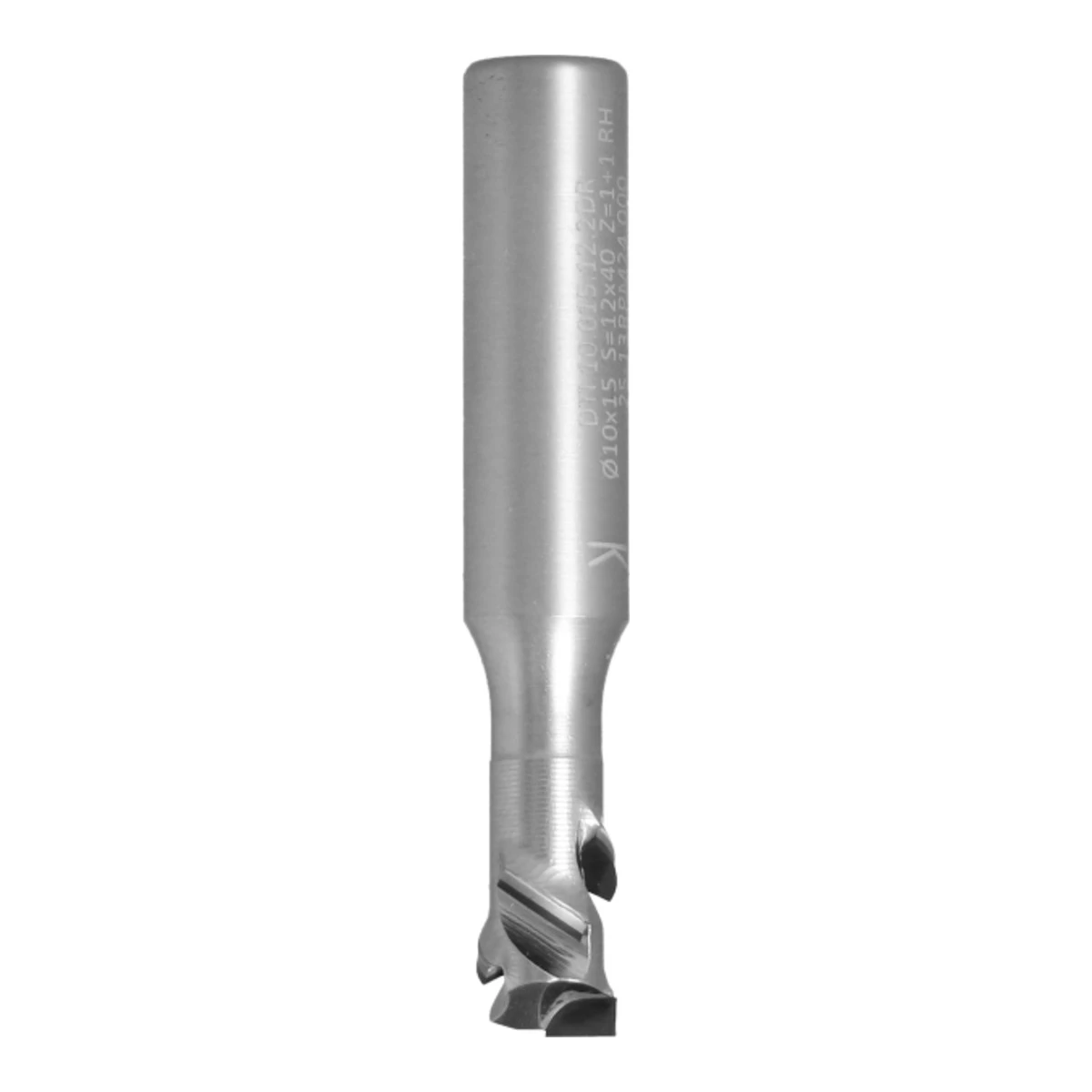

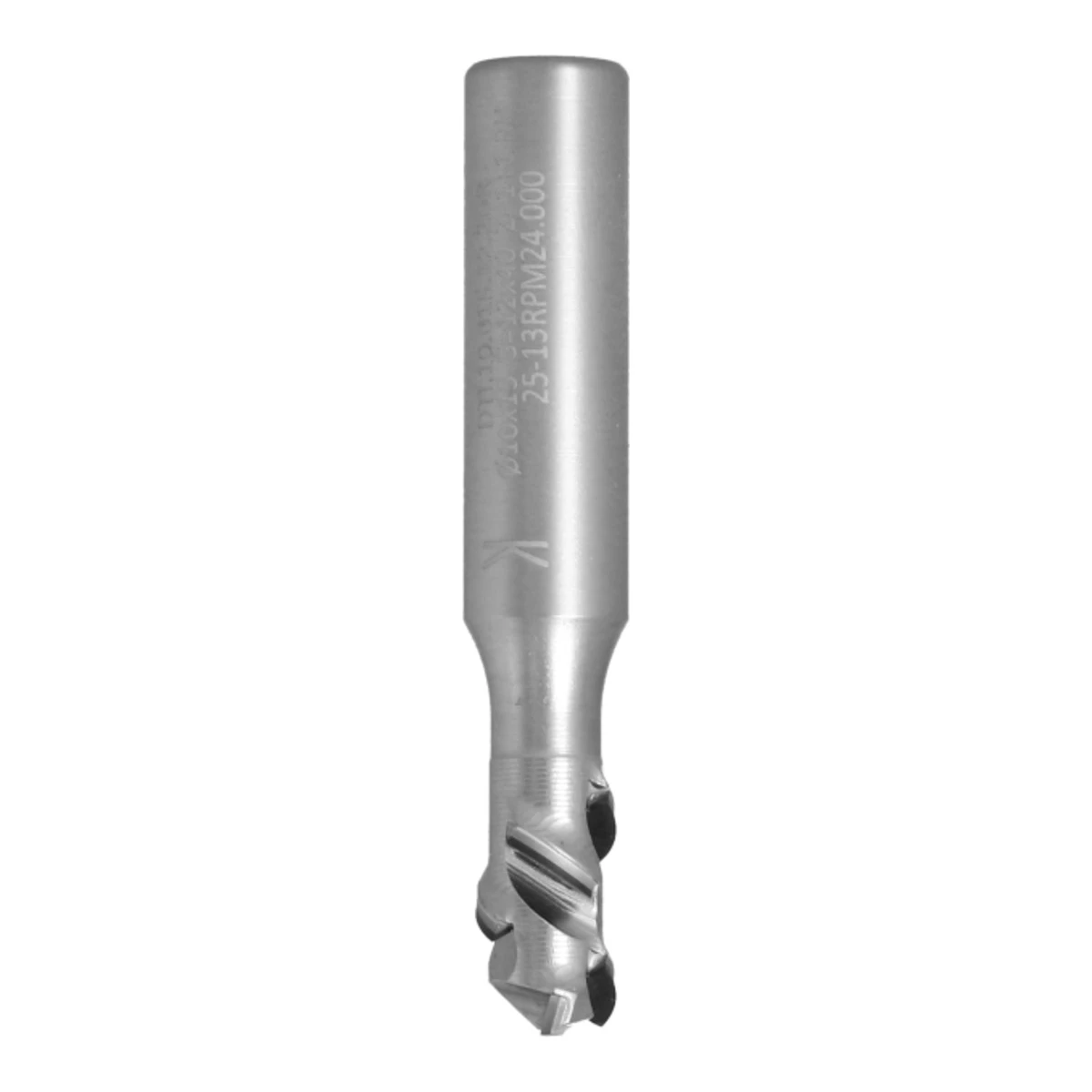

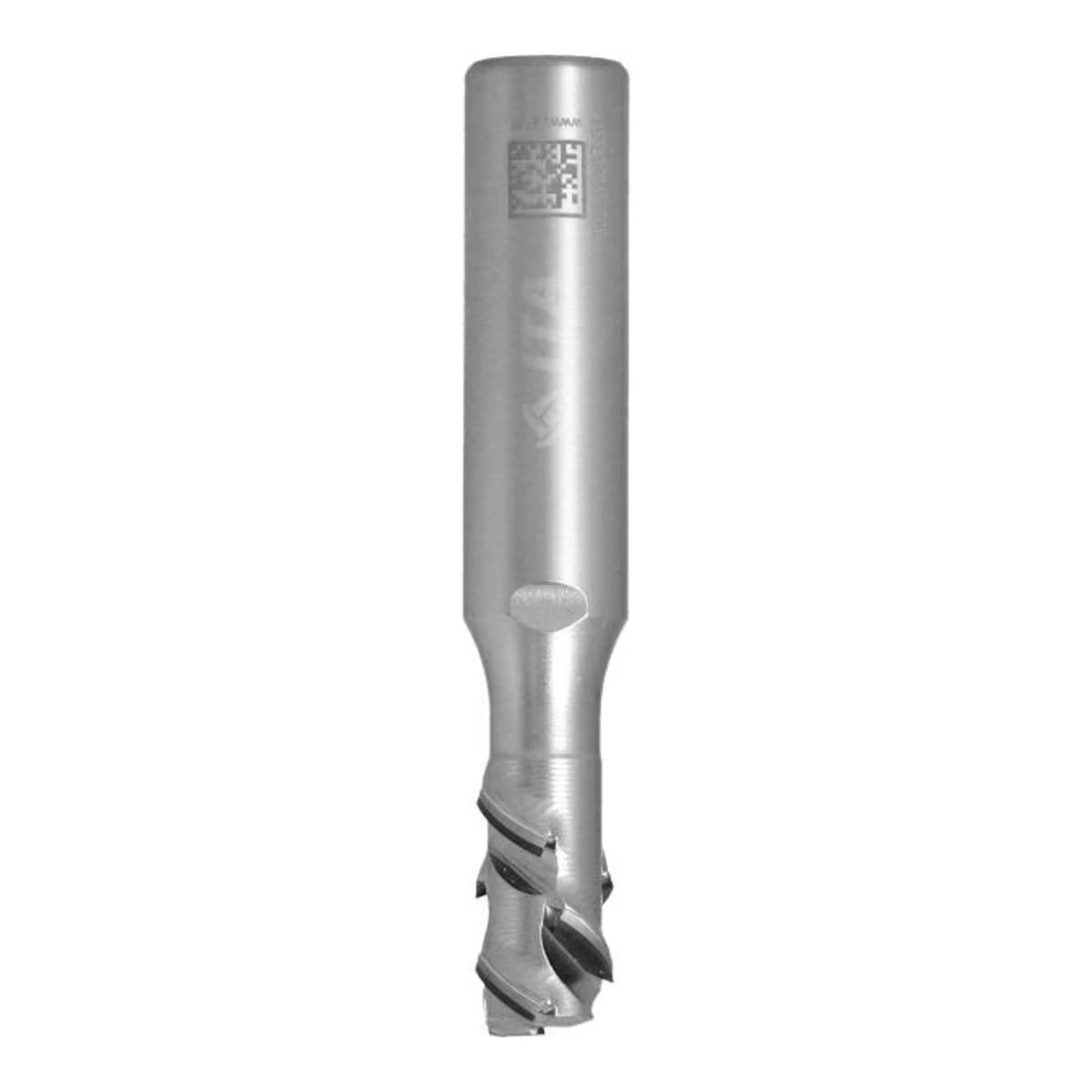

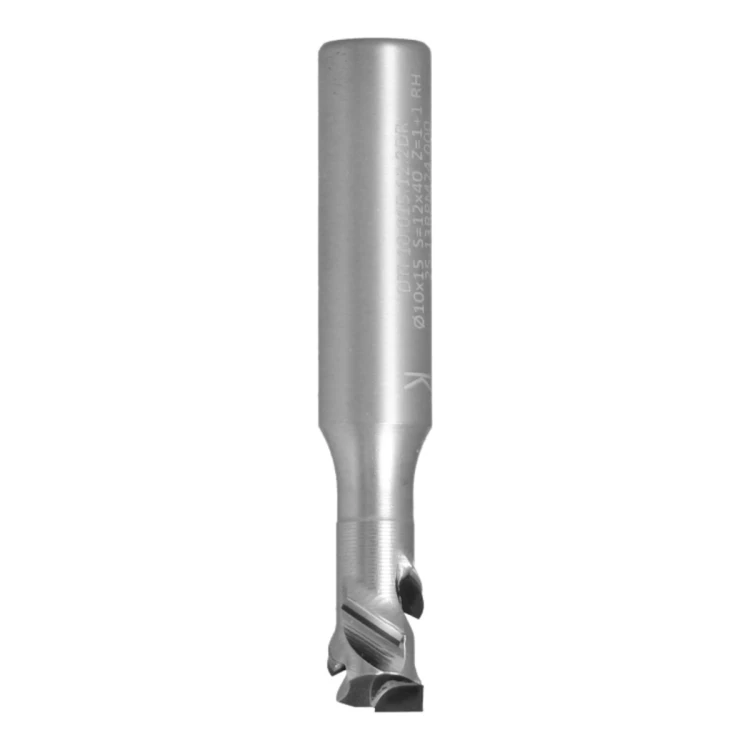

Frez diamentowy prosty PCD ITA Tools DTI, kąt osiowy 45-54° - D 10-25 mm

Przejdź do sekcji Opinie

Frezy proste PCD ITA Tools DTI o zwiększonym kącie osiowym 45-54° - 14 symboli o średnicy 10-25 mm, układy Z1+1, Z2+2 i Z9+1, w tym wersje lewe LH i frez na korpusie Densimet.

Przejdź do pełnego opisu

1 159,90 zł

Wybierz wariant produktu:

Poszczególne warianty mogą różnić się ceną

Symbol

Wybierz

DTI.10.015.12.2DR (D 10 mm, I 15 mm, L 69,5 mm, S 12 mm)

DTI.10.015.25.0SR (D 10 mm, I 15 mm, L 85 mm, S 25 mm)

DTI.16.032.16.0SL (D 16 mm, I 32/48 mm, L 98 mm, S 16 mm)

DTI.16.035.16.2SR (D 16 mm, I 35 mm, L 100 mm, S 16 mm)

DTI.16.035.20.2SR (D 16 mm, I 35 mm, L 100 mm, S 20 mm)

DTI.20.025.20.2SR (D 20 mm, I 25 mm, L 85 mm, S 20 mm)

DTI.20.045.20.0SR (D 20 mm, I 45 mm, L 115 mm, S 20 mm)

DTI.25.025.25.2SR (D 25 mm, I 25 mm, L 93 mm, S 25 mm)

DTI.25.030.25.2SL (D 25 mm, I 30 mm, L 97 mm, S 25 mm)

DTI.25.030.25.2SR (D 25 mm, I 30 mm, L 97 mm, S 25 mm)

DTI.25.035.25.2SR (D 25 mm, I 35 mm, L 105 mm, S 25 mm)

DTI.25.045.25.2SL (D 25 mm, I 45 mm, L 125 mm, S 25 mm)

DTI.25.045.25.2SR (D 25 mm, I 45 mm, L 125 mm, S 25 mm)

DTI.25.055.25.2SR (D 25 mm, I 55 mm, L 125 mm, S 25 mm)

Ilość

szt.

Dostępność:

duża ilość

Czas wysyłki: 48 godzin

Gwarancja 24 miesiące na zakupione produkty
Zwrot do 30 dni pieniądze w 3 dni
Oryginalne produkty znanych marek
Doradztwo zadzwoń: 690 177 172
Karta techniczna Do pobrania w zakładce poniżej

Dostawa i odbiór

Wybrane produkty (oznaczone wysyłką w 24h) zamówione do 14:00 (InPost Paczkomaty i Kurier) wysyłamy tego samego dnia roboczego.
Darmowa wysyłka od 200 zł przy płatności z góry.
Odbiór osobisty: Sulejówek, Trakt Brzeski 56, pon.-pt. 8:00-16:00.

Czas i koszty dostawy

Opis

ITA Tools

Frez diamentowy prosty DTI

DTI to frezy proste PCD ITA Tools z grupy o zwiększonym kącie osiowym (DTD/DTI/DTJ, 40-54,9° wg producenta). Większość symboli ma kąt 54° i układ Z2+2 (dwa pełne ostrza na czterech rzędach płytek), frezy D 10 mm - układ Z1+1. DTI.16.032 i DTI.20.045 mają kąt 45°, a DTI.10.015.12.2DR korpus z Densimetu. Seria obejmuje 14 symboli o średnicy 10-25 mm i długości roboczej do 55 mm, w tym trzy wersje lewe (LH).

10-25 mm

Średnica D

15-55 mm

Długość robocza I

69,5-125 mm

Długość całkowita L

12, 16, 20, 25 mm

Chwyt S

Warianty

Wybierz wariant

Każdy wiersz to jeden symbol - wybierasz go w polu "Symbol" nad przyciskiem koszyka.

Symbol	D [mm]	I [mm]	L [mm]	S [mm]	Z	H [mm]	Kier.
DTI.10.015.12.2DR	10	15	69,5	12	1+1	2,5	RH
DTI.10.015.25.0SR	10	15	85	25	1+1	2,5	RH
DTI.16.032.16.0SL	16	32/48	98	16	1+1	3,0	LH
DTI.16.035.16.2SR	16	35	100	16	2+2	3,0	RH
DTI.16.035.20.2SR	16	35	100	20	2+2	3,0	RH
DTI.20.025.20.2SR	20	25	85	20	2+2	4	RH
DTI.20.045.20.0SR	20	45	115	20	9+1	4	RH
DTI.25.025.25.2SR	25	25	93	25	2+2	4	RH
DTI.25.030.25.2SL	25	30	97	25	2+2	4,0	LH
DTI.25.030.25.2SR	25	30	97	25	2+2	4,0	RH
DTI.25.035.25.2SR	25	35	105	25	2+2	4,0	RH
DTI.25.045.25.2SL	25	45	125	25	2+2	4,0	LH
DTI.25.045.25.2SR	25	45	125	25	2+2	4,0	RH
DTI.25.055.25.2SR	25	55	125	25	2+2	4,0	RH

Wariant wybierasz w polu "Symbol" nad przyciskiem koszyka.

Zastosowania

Do czego go użyjesz

Do czego służy to narzędzie.

✓

Cięcie obwiedniowe

Formatowanie płyt laminowanych, MDF i wiórowych z czystą krawędzią.

✓

Grube płyty

D 25 mm z długością roboczą do 55 mm do grubych elementów i pakietów.

✓

Wręgowanie i wybrania

Wręgi i wybrania przy dużym kącie osiowym ograniczającym wyrwania.

✓

Maszyny z wrzecionami RH i LH

Trzy symbole w wersji lewej do pracy na obu kierunkach obrotów.

Konstrukcja

Jak jest zbudowany

Najważniejsze cechy konstrukcji.

a 54°

Kąt osiowy

Ukośne ustawienie płytek PCD (45° w dwóch symbolach).

Z2+2

Ostrza

Dwa pełne ostrza na czterech rzędach płytek.

RH / LH

Obroty

Wersje prawe i lewe.

Parametry pracy

Dane techniczne według producenta ITA Tools.

10-25 mm

Średnica D

15-55 mm

Długość robocza I

69,5-125 mm

Długość całkowita L

12, 16, 20, 25 mm

Chwyt S

PCD, Z1+1, Z2+2, Z9+1

Ostrza

54° (DTI.16.032 i DTI.20.045 - 45°)

Kąt osiowy a

2,5-4 mm

Wysokość płytki H

⚠ Pracuj z osłonami maszyny i w środkach ochrony osobistej; przestrzegaj maksymalnych obrotów podanych przez producenta.

Dlaczego ITA Tools

✓Kąt osiowy 54° - ukośne cięcie, mniejsze wyrwania i spokojniejsza praca

✓Wersje prawe i lewe

✓Płytki H do 4 mm

✓Szeroki zakres chwytów 12-25 mm

Na co uważać

✕Wersje LH i RH nie są zamienne

✕Frezy D 10 mm Z1+1 mają płytkę H 2,5 mm - mniej ostrzeń

✕Narzędzie do frezarek CNC i maszyn ze stabilnym mocowaniem w oprawce - nie do wiertarek ani lekkich frezarek ręcznych

Dane techniczne

Średnica D

10-25 mm

Długość robocza I

15-55 mm

Długość całkowita L

69,5-125 mm

Chwyt S

12, 16, 20, 25 mm

Ostrza

PCD, Z1+1, Z2+2, Z9+1

Kąt osiowy a

54° (DTI.16.032 i DTI.20.045 - 45°)

Wysokość płytki H

2,5-4 mm

Kierunek obrotów

RH; LH - DTI.16.032.16.0SL, DTI.25.030.25.2SL, DTI.25.045.25.2SL

Korpus

stalowy; DTI.10.015.12.2DR - Densimet

Liczba płytek PCD

np. D 10 - 5+1; D 16 I 35 - 23; D 25 I 45 - 19; D 25 I 55 - 23

Uwagi

DTI.10.015.25.0SR - nr 001-008465; DTI.16.032 - I 32/48

Producent

ITA Tools (Polska)

Liczba wariantów

Skompletuj zestaw

Podaj grubość materiału, maszynę i kierunek obrotów - dobierzemy symbol.

DTI - ta karta

Frezy →

ITAZobacz: Frezy ↓

FAQ

Często zadawane pytania

Nie ma tu Twojego pytania? Zadzwoń: 690 177 172 - pomożemy dobrać frez.

Jaki kąt osiowy wybrać - 45° czy 54°?

Większy kąt (54°) daje bardziej ślizgowe cięcie i spokojniejszą pracę; 45° to DTI.16.032 i DTI.20.045. Opisz materiał i maszynę - doradzimy.

Co oznacza Z9+1 w DTI.20.045?

Producent podaje Z=9+1 (Z=1+1) - jedno pełne ostrze z 9 płytek tnących i jedną płytką czołową.

Co oznacza RH i LH w symbolu?

RH to obroty prawe (zgodne z ruchem wskazówek zegara patrząc od strony wrzeciona), LH - obroty lewe. Ostatnia litera symbolu to zwykle R lub L. Frez musi pasować do kierunku obrotów wrzeciona maszyny.

Czy frez diamentowy można ostrzyć?

Tak - płytki PCD ostrzy się w serwisie z odpowiednią szlifierką. Zapas na ostrzenie wyznacza wysokość płytki H podana przy każdym symbolu: im wyższa płytka, tym więcej ostrzeń. W katalogu ITA Tools płytka H2,5 to zwykle 2-3 ostrzenia, H3 3-4, H4 4-5, a H6 6-8 ostrzeń.

Jak czytać symbol frezu ITA Tools?

Symbol koduje wymiary: po kodzie serii jest średnica D, długość robocza I i średnica chwytu S (np. 12.025.12 = D 12, I 25, S 12 mm). Litera S, M lub D przed końcówką wskazuje zwykle korpus (stal, HM/monolit węglika, Densimet), a R/L kierunek obrotów.
