Frez diamentowy prosty PCD ITA Tools DTD Z2+2, kąt osiowy 45° - D 16-25 mm

Przejdź do sekcji Opinie

Frezy proste PCD ITA Tools DTD z układem Z2+2 i zwiększonym kątem osiowym 45° - 5 symboli o średnicy 16-25 mm i długości roboczej do 53 mm, w tym wersja lewa LH.

Przejdź do pełnego opisu

1 701,90 zł

Wybierz wariant produktu:

Poszczególne warianty mogą różnić się ceną

Symbol

Wybierz

DTD.16.035.20.0SR (D 16 mm, I 35 mm, L 95 mm, S 20 mm)

DTD.20.026.20.0SR (D 20 mm, I 26 mm, L 89 mm, S 20 mm)

DTD.20.053.20.0SL (D 20 mm, I 53 mm, L 113 mm, S 20 mm)

DTD.20.053.20.0SR (D 20 mm, I 53 mm, L 113 mm, S 20 mm)

DTD.25.045.25.0SR (D 25 mm, I 45 mm, L 108 mm, S 25 mm)

Ilość

szt.

Dostępność:

duża ilość

Czas wysyłki: 48 godzin

Gwarancja 24 miesiące na zakupione produkty
Zwrot do 30 dni pieniądze w 3 dni
Oryginalne produkty znanych marek
Doradztwo zadzwoń: 690 177 172
Karta techniczna Do pobrania w zakładce poniżej

Dostawa i odbiór

Wybrane produkty (oznaczone wysyłką w 24h) zamówione do 14:00 (InPost Paczkomaty i Kurier) wysyłamy tego samego dnia roboczego.
Darmowa wysyłka od 200 zł przy płatności z góry.
Odbiór osobisty: Sulejówek, Trakt Brzeski 56, pon.-pt. 8:00-16:00.

Czas i koszty dostawy

Opis

ITA Tools

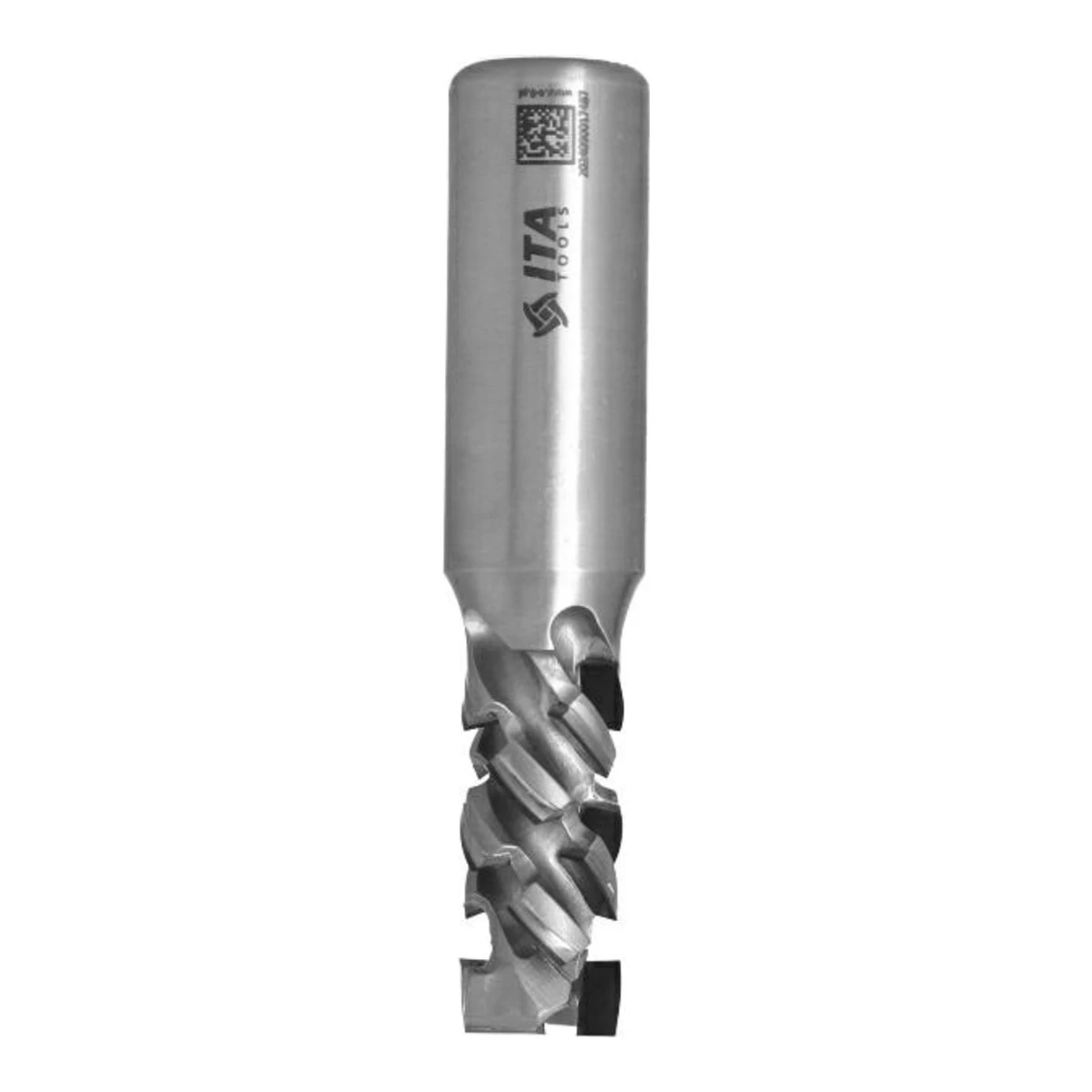

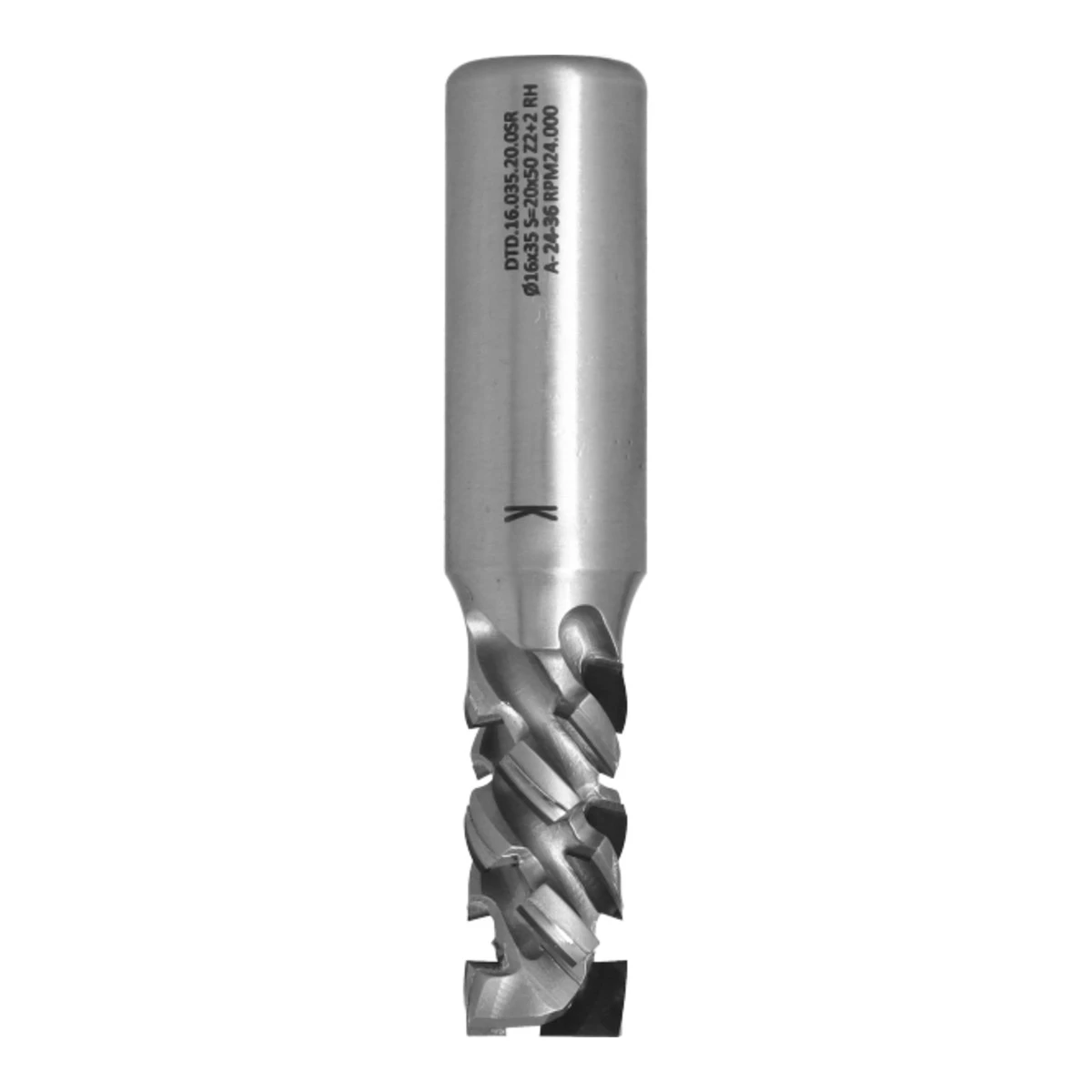

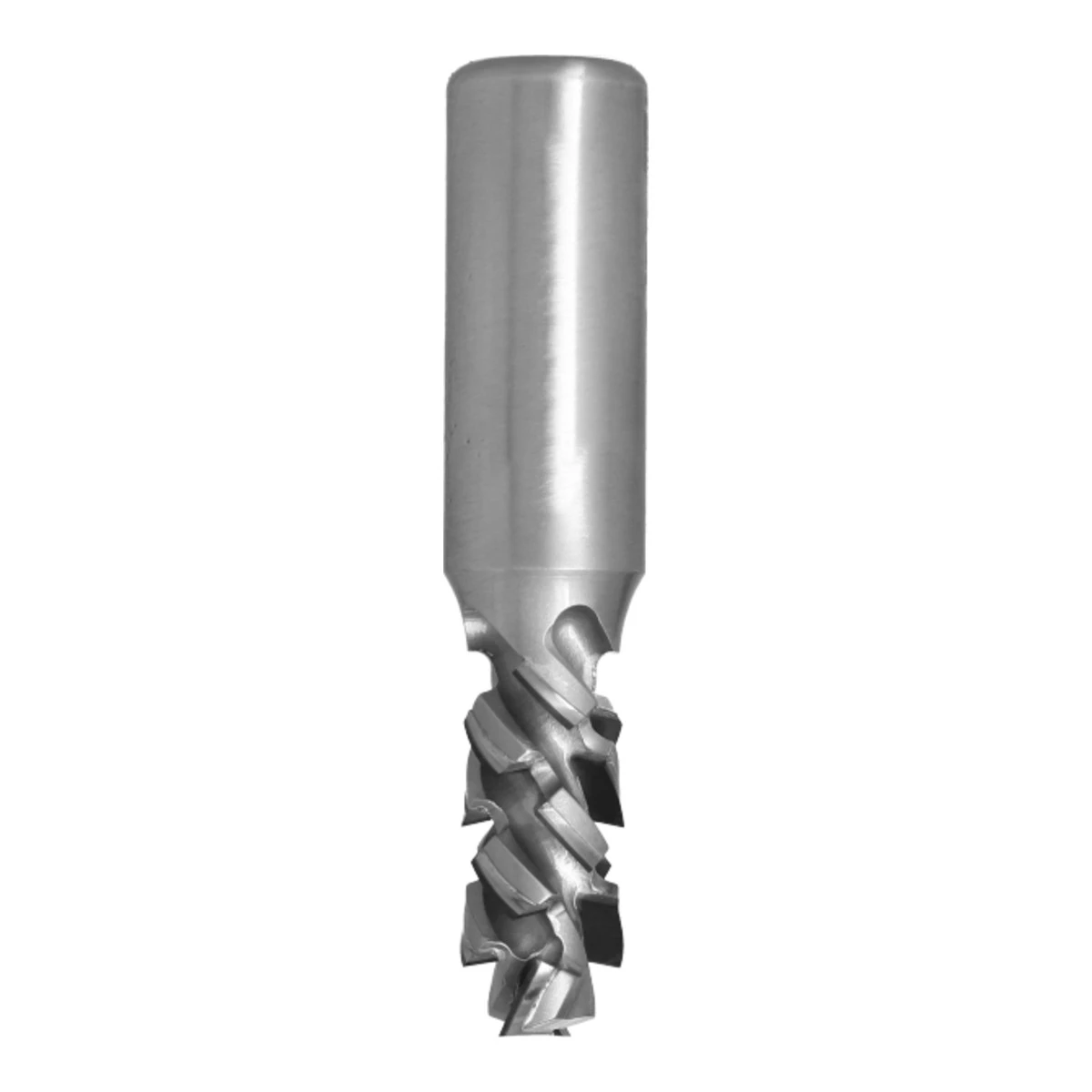

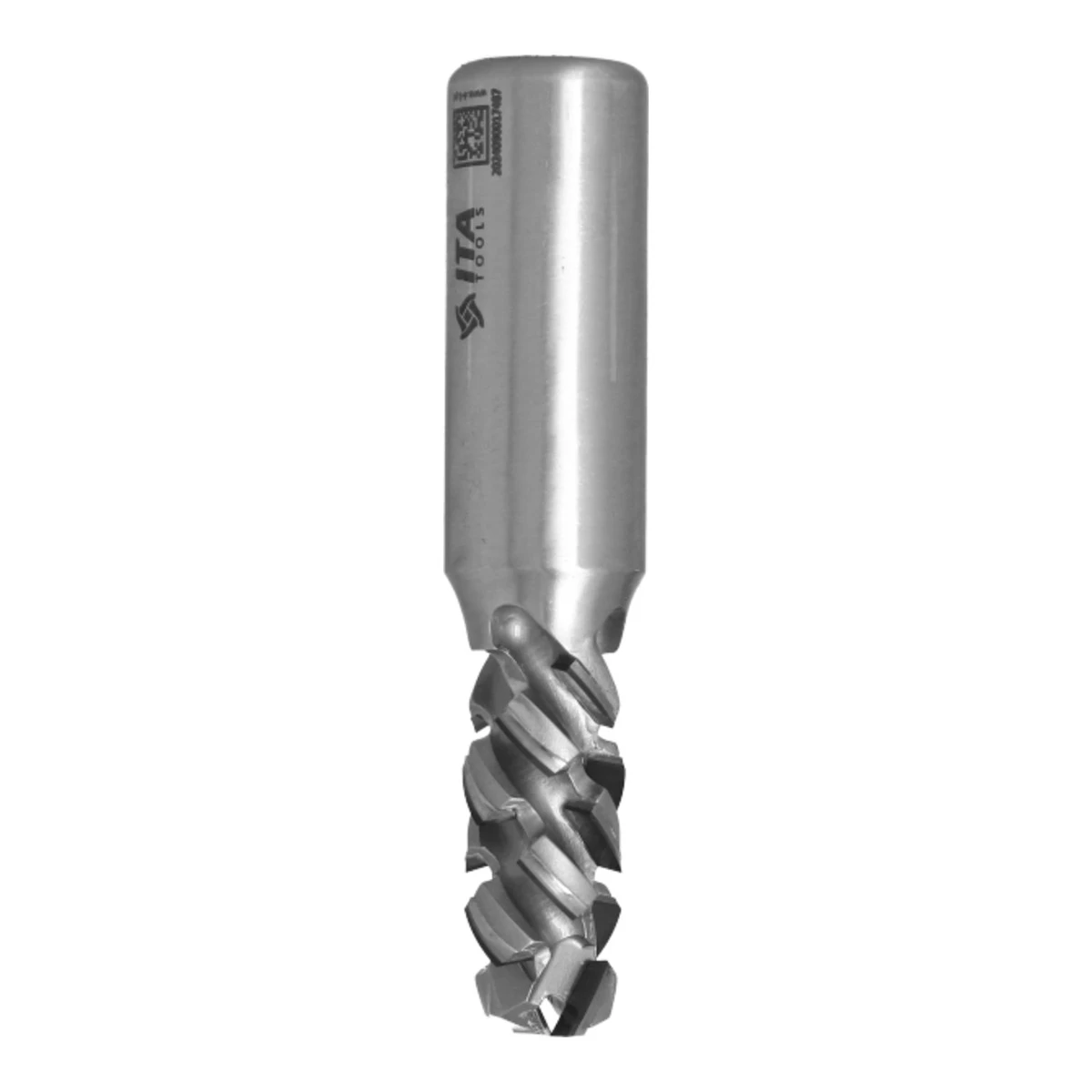

Frez diamentowy prosty DTD

DTD to frezy proste PCD ITA Tools z grupy frezów o zwiększonym kącie osiowym (DTD/DTI/DTJ, 40-54,9° wg producenta). Mają dwa pełne ostrza rozłożone na czterech rzędach płytek (Z2+2) ustawionych pod kątem 45°, płytki H 4,5 mm i chwyty 20 lub 25 mm. Długości robocze 26-53 mm pozwalają ciąć grube płyty i pakiety. DTD.20.053 jest dostępny w wersji prawej i lewej, a DTD.25.045 ma diamentowe ostrze czołowe (19+1 DIA).

16-25 mm

Średnica D

26-53 mm

Długość robocza I

89-113 mm

Długość całkowita L

20 x 50 / 25 x 50 mm

Chwyt S

Warianty

Wybierz wariant

Każdy wiersz to jeden symbol - wybierasz go w polu "Symbol" nad przyciskiem koszyka.

Symbol	D [mm]	I [mm]	L [mm]	S [mm]	Z	H [mm]	Kier.
DTD.16.035.20.0SR	16	35	95	20	2+2	4,5	RH
DTD.20.026.20.0SR	20	26	89	20	2+2	4,5	RH
DTD.20.053.20.0SL	20	53	113	20	2+2	4,5	LH
DTD.20.053.20.0SR	20	53	113	20	2+2	4,5	RH
DTD.25.045.25.0SR	25	45	108	25	2+2	4,5	RH

Wariant wybierasz w polu "Symbol" nad przyciskiem koszyka.

Zastosowania

Do czego go użyjesz

Do czego służy to narzędzie.

✓

Cięcie obwiedniowe płyt

Formatowanie i wycinanie elementów z płyt laminowanych, MDF i wiórowych.

✓

Grube płyty i pakiety

Długość robocza do 53 mm - cięcie grubych elementów jednym przejściem.

✓

Wręgowanie

Wręgi i wybrania krawędziowe o czystej powierzchni.

✓

Pary RH/LH

DTD.20.053 w wersji prawej i lewej do pracy na maszynach z dwoma kierunkami wrzecion.

Konstrukcja

Jak jest zbudowany

Najważniejsze cechy konstrukcji.

Z2+2

Ostrza

Dwa pełne ostrza rozłożone na czterech rzędach płytek PCD.

a 45°

Kąt osiowy

Ukośne ustawienie płytek.

H 4,5

Wysokość płytki

Duży zapas PCD na ostrzenie.

Parametry pracy

Dane techniczne według producenta ITA Tools.

16-25 mm

Średnica D

26-53 mm

Długość robocza I

89-113 mm

Długość całkowita L

20 x 50 / 25 x 50 mm

Chwyt S

PCD, Z2+2

Ostrza

45°

Kąt osiowy a

4,5 mm

Wysokość płytki H

⚠ Pracuj z osłonami maszyny i w środkach ochrony osobistej; przestrzegaj maksymalnych obrotów podanych przez producenta.

Dlaczego ITA Tools

✓Kąt osiowy 45° - cięcie bardziej ślizgowe, mniej wyrwań i ciszej niż przy ostrzach prostych

✓Wysoka płytka H 4,5 mm - duży zapas na ostrzenie

✓Układ Z2+2 - płytki zachodzą na siebie na całej długości

✓Długość robocza do 53 mm

Na co uważać

✕Chwyty 20 i 25 mm - tylko do frezarek CNC z odpowiednimi oprawkami

✕DTD.20.053 SL i SR nie są zamienne - sprawdź kierunek obrotów

✕PCD nie służy do stali ani drewna z metalowymi wtrąceniami (gwoździe, zszywki) - kontakt z metalem wykrusza płytki

Dane techniczne

Średnica D

16-25 mm

Długość robocza I

26-53 mm

Długość całkowita L

89-113 mm

Chwyt S

20 x 50 / 25 x 50 mm

Ostrza

PCD, Z2+2

Kąt osiowy a

45°

Wysokość płytki H

4,5 mm

Kierunek obrotów

RH; DTD.20.053.20.0SL - LH

Liczba płytek PCD

DTD.16.035 - 13+1; DTD.20.026 - 11+1; DTD.20.053 - 22; DTD.25.045 - 19+1 DIA

Producent

ITA Tools (Polska)

Liczba wariantów

Skompletuj zestaw

Podaj grubość materiału, maszynę i kierunek obrotów - dobierzemy symbol.

DTD - ta karta

Frezy →

ITAZobacz: Frezy ↓

FAQ

Często zadawane pytania

Nie ma tu Twojego pytania? Zadzwoń: 690 177 172 - pomożemy dobrać frez.

Co daje zwiększony kąt osiowy?

Płytki ustawione pod kątem do osi frezu tną ukośnie, stopniowo wchodząc w materiał - mniej wyrwań na laminacie, spokojniejsza praca i niższy hałas.

Co oznacza 13+1 w opisie?

Liczbę płytek PCD na frezie - 13 tnących na obwodzie i 1 czołowa.

Co oznacza RH i LH w symbolu?

RH to obroty prawe (zgodne z ruchem wskazówek zegara patrząc od strony wrzeciona), LH - obroty lewe. Ostatnia litera symbolu to zwykle R lub L. Frez musi pasować do kierunku obrotów wrzeciona maszyny.

Czy frez diamentowy można ostrzyć?

Tak - płytki PCD ostrzy się w serwisie z odpowiednią szlifierką. Zapas na ostrzenie wyznacza wysokość płytki H podana przy każdym symbolu: im wyższa płytka, tym więcej ostrzeń. W katalogu ITA Tools płytka H2,5 to zwykle 2-3 ostrzenia, H3 3-4, H4 4-5, a H6 6-8 ostrzeń.
