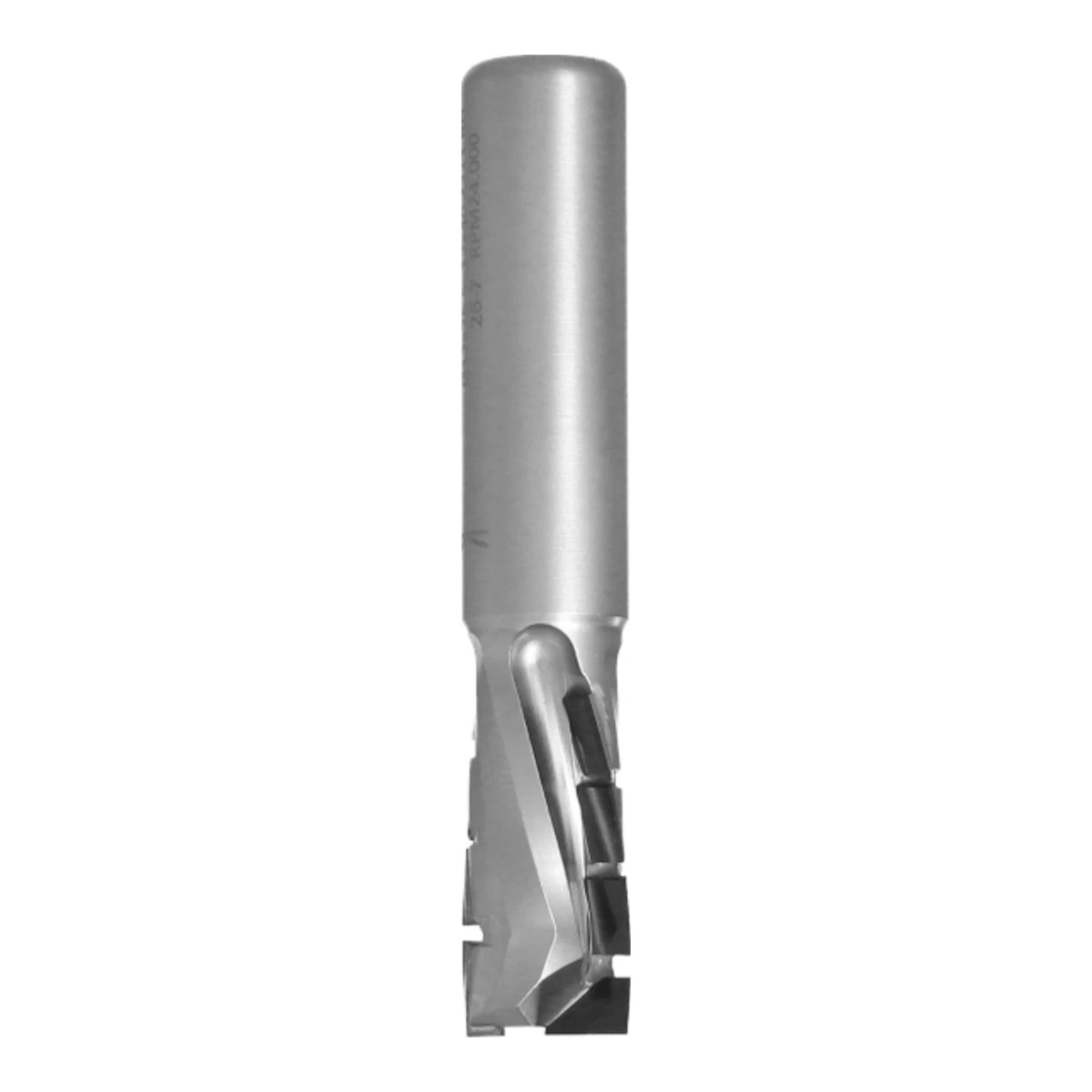

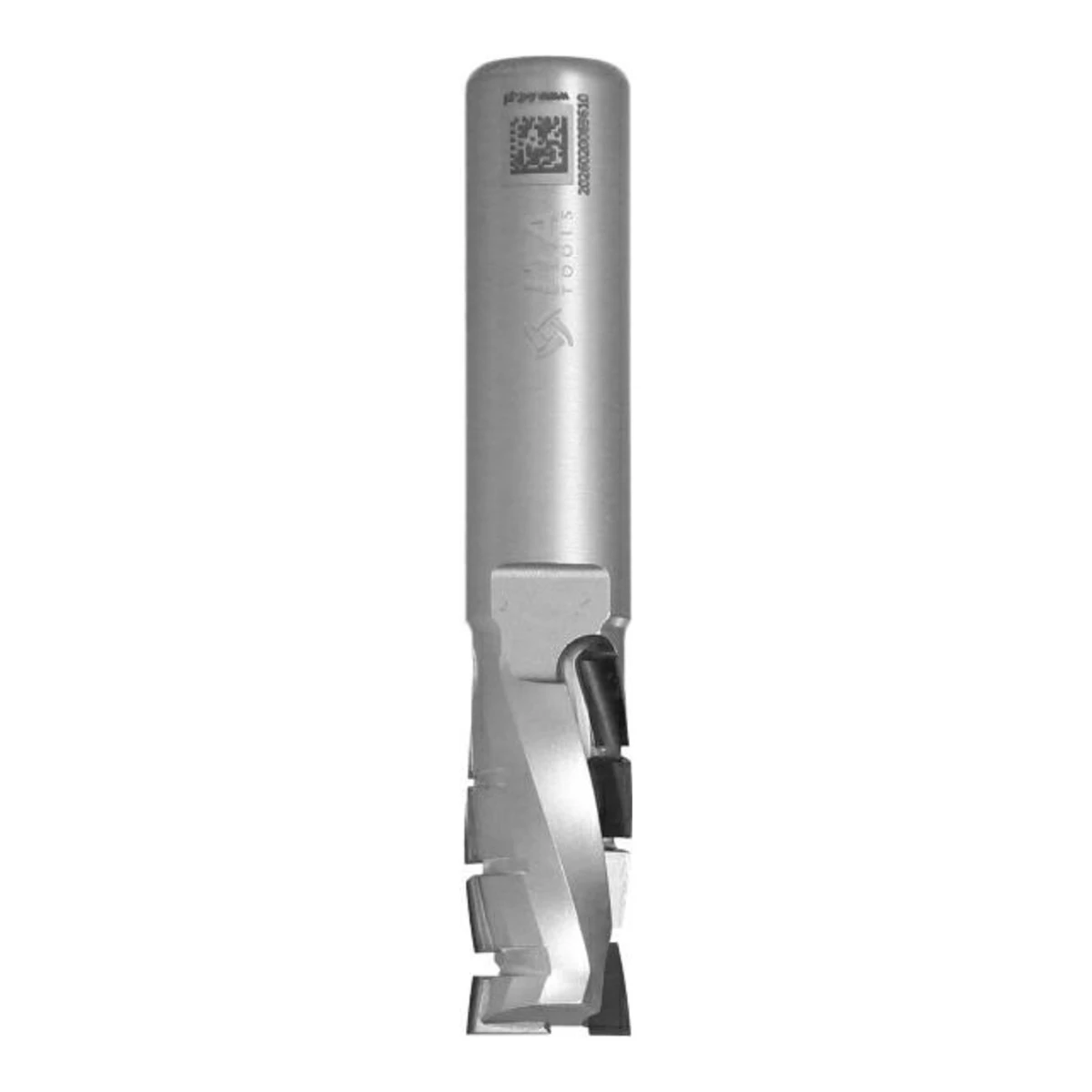

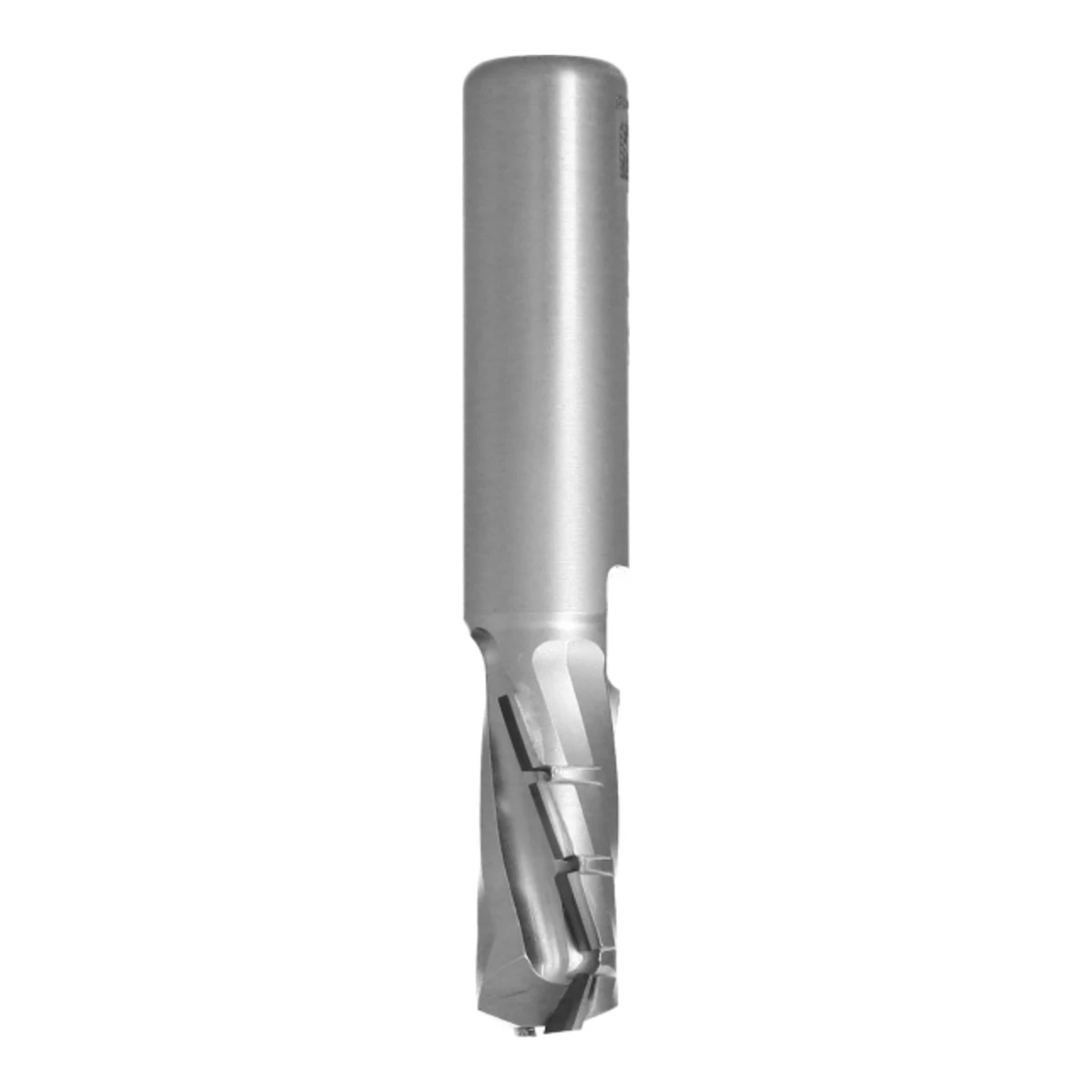

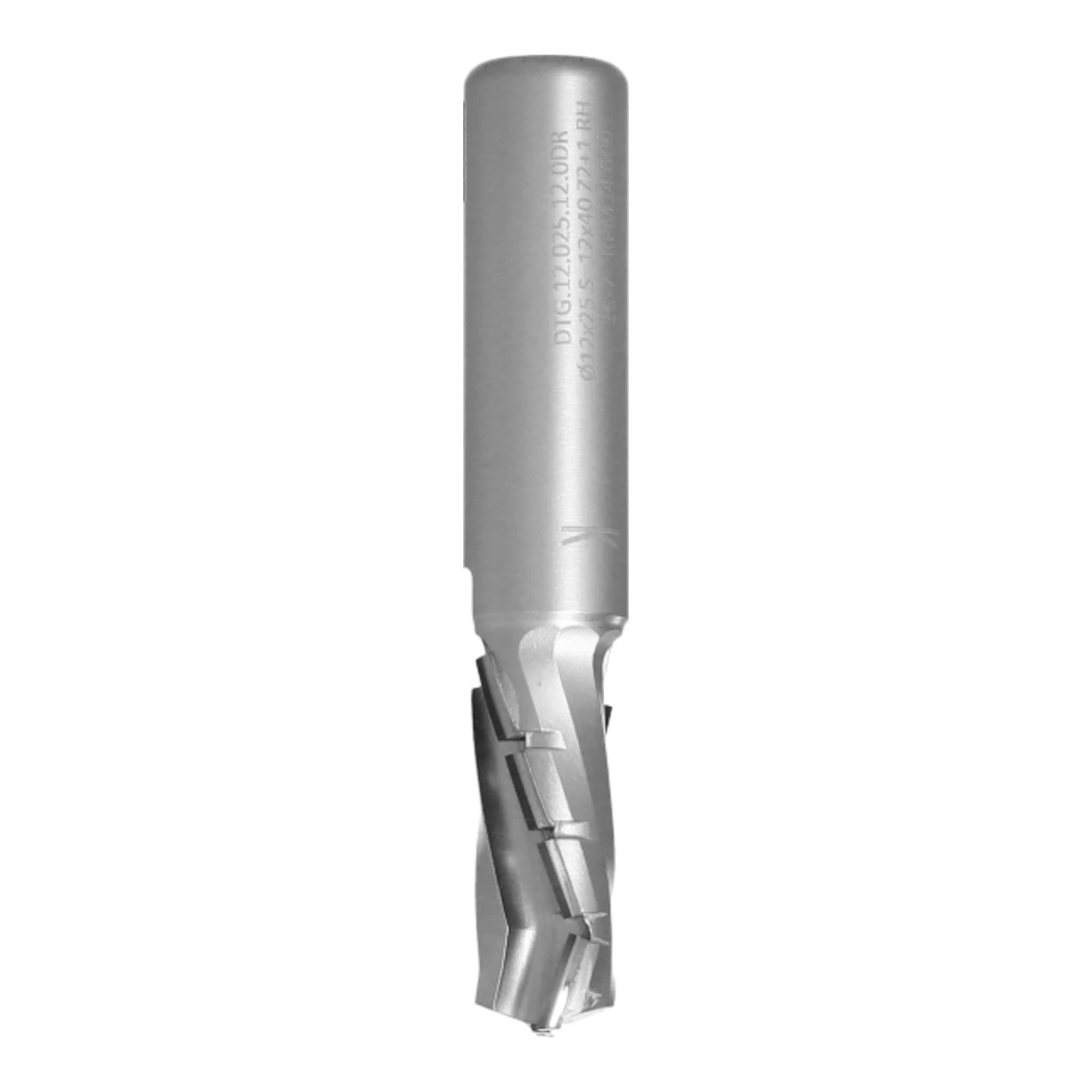

Frez diamentowy prosty PCD do nestingu ITA Tools DTG Z2+1, korpus Densimet - D 12-16 mm

Przejdź do sekcji Opinie

Frezy proste PCD ITA Tools DTG do nestingu - dwie spirale z płytkami tnącymi PCD i diamentowe ostrze wiercące (Z2+1), korpus z Densimetu, układ negatyw. 8 symboli D 12 i 16 mm, długość robocza 25-48 mm.

Przejdź do pełnego opisu

1 394,90 zł

Wybierz wariant produktu:

Poszczególne warianty mogą różnić się ceną

Symbol

Wybierz

DTG.12.025.12.0DR (D 12 mm, I 25 mm, L 70 mm, S 12 mm)

DTG.12.030.12.0DR (D 12 mm, I 30 mm, L 75 mm, S 12 mm)

DTG.12.035.12.0DR (D 12 mm, I 35 mm, L 80 mm, S 12 mm)

DTG.16.025.16.0DR (D 16 mm, I 25 mm, L 80 mm, S 16 mm)

DTG.16.030.16.0DR (D 16 mm, I 30 mm, L 85 mm, S 16 mm)

DTG.16.035.16.0DR (D 16 mm, I 35 mm, L 90 mm, S 16 mm)

DTG.16.042.16.0DR (D 16 mm, I 42 mm, L 100 mm, S 16 mm)

DTG.16.048.16.0DR (D 16 mm, I 48 mm, L 105 mm, S 16 mm)

Ilość

szt.

Dostępność:

duża ilość

Czas wysyłki: 48 godzin

Gwarancja 24 miesiące na zakupione produkty
Zwrot do 30 dni pieniądze w 3 dni
Oryginalne produkty znanych marek
Doradztwo zadzwoń: 690 177 172
Karta techniczna Do pobrania w zakładce poniżej

Dostawa i odbiór

Wybrane produkty (oznaczone wysyłką w 24h) zamówione do 14:00 (InPost Paczkomaty i Kurier) wysyłamy tego samego dnia roboczego.
Darmowa wysyłka od 200 zł przy płatności z góry.
Odbiór osobisty: Sulejówek, Trakt Brzeski 56, pon.-pt. 8:00-16:00.

Czas i koszty dostawy

Opis

ITA Tools

Frez diamentowy do nestingu DTG

DTG to frezy proste PCD ITA Tools przeznaczone do nestingu - rozkroju płyt na frezarce CNC z zagłębianiem narzędzia w materiał. Mają dwie spirale z płytkami tnącymi PCD (7-14 płytek zależnie od długości) i diamentowe ostrze wiercące, czyli układ Z2+1. Korpus jest z Densimetu (stopu na bazie wolframu stosowanego w korpusach frezów ITA Tools), a ostrza mają układ negatyw. 8 symboli o średnicy 12 i 16 mm i długości roboczej 25-48 mm, płytka H 3 mm.

12 i 16 mm

Średnica D

25-48 mm

Długość robocza I

70-105 mm

Długość całkowita L

12 x 40 / 16 x 50 mm

Chwyt S

Warianty

Wybierz wariant

Symbol DTG.12.025.12.0DR = D 12, I 25, chwyt 12 mm, korpus Densimet (D), obroty prawe (R).

Symbol	D [mm]	I [mm]	L [mm]	S [mm]	Z	H [mm]	Kier.
DTG.12.025.12.0DR	12	25	70	12	2+1	3	RH
DTG.12.030.12.0DR	12	30	75	12	2+1	3	RH
DTG.12.035.12.0DR	12	35	80	12	2+1	3	RH
DTG.16.025.16.0DR	16	25	80	16	2+1	3	RH
DTG.16.030.16.0DR	16	30	85	16	2+1	3	RH
DTG.16.035.16.0DR	16	35	90	16	2+1	3	RH
DTG.16.042.16.0DR	16	42	100	16	2+1	3	RH
DTG.16.048.16.0DR	16	48	105	16	2+1	3	RH

Wariant wybierasz w polu "Symbol" nad przyciskiem koszyka.

Zastosowania

Do czego go użyjesz

Do czego służy to narzędzie.

✓

Nesting płyt meblowych

Rozkrój płyt laminowanych i MDF na formatki z wjazdem osiowym w materiał.

✓

Cięcie obwiedniowe

Wycinanie elementów o dowolnym kształcie na frezarce CNC.

✓

Wiercenie i wybrania

Ostrze wiercące PCD pozwala zagłębiać się w płytę bez wcześniejszego otworu.

✓

Produkcja seryjna

Diament na ostrzach tnących i wiercących do długich serii.

Konstrukcja

Jak jest zbudowany

Najważniejsze cechy konstrukcji.

Z2+1

Ostrza

Dwie spirale płytek PCD i ostrze wiercące PCD.

Densimet

Korpus

Korpus z Densimetu.

H 3

Wysokość płytki

Zapas PCD na 3-4 ostrzenia.

Parametry pracy

Dane techniczne według producenta ITA Tools.

12 i 16 mm

Średnica D

25-48 mm

Długość robocza I

70-105 mm

Długość całkowita L

12 x 40 / 16 x 50 mm

Chwyt S

PCD, Z2+1 (2 spirale + ostrze wiercące PCD)

Ostrza

3 mm

Wysokość płytki H

Densimet

Korpus

⚠ Pracuj z osłonami maszyny i w środkach ochrony osobistej; przestrzegaj maksymalnych obrotów podanych przez producenta.

Dlaczego ITA Tools

✓Ostrze wiercące PCD - diament także na czole, nie tylko na obwodzie

✓Korpus z Densimetu

✓Długości robocze 25-48 mm na dwóch średnicach

✓Płytki H 3 mm - w katalogu 3-4 ostrzenia

Na co uważać

✕Układ negatyw spycha wiór w dół - przy nestingu zadbaj o dobre odsysanie i mocowanie formatek

✕Narzędzie do frezarek CNC i maszyn ze stabilnym mocowaniem w oprawce - nie do wiertarek ani lekkich frezarek ręcznych

✕PCD nie służy do stali ani drewna z metalowymi wtrąceniami (gwoździe, zszywki) - kontakt z metalem wykrusza płytki

Dane techniczne

Średnica D

12 i 16 mm

Długość robocza I

25-48 mm

Długość całkowita L

70-105 mm

Chwyt S

12 x 40 / 16 x 50 mm

Ostrza

PCD, Z2+1 (2 spirale + ostrze wiercące PCD)

Wysokość płytki H

3 mm

Korpus

Densimet

Kierunek obrotów

RH (prawe)

Układ ostrzy

negatyw

Liczba płytek PCD

I 25 - 7+1; I 30 - 9+1; I 35 - 10+1; I 42 - 12+1; I 48 - 14+1

Producent

ITA Tools (Polska)

Liczba wariantów

Skompletuj zestaw

Podaj grubość płyty i maszynę do nestingu - dobierzemy długość i średnicę.

DTG - ta karta

Frezy →

ITAZobacz: Frezy ↓

FAQ

Często zadawane pytania

Nie ma tu Twojego pytania? Zadzwoń: 690 177 172 - pomożemy dobrać frez.

Co to jest nesting?

Rozkrój całej płyty na frezarce CNC ze stołem podciśnieniowym - frez wjeżdża w płytę i wycina elementy według rozkroju.

Co to jest Densimet?

Materiał korpusu stosowany przez ITA Tools w części frezów diamentowych (np. DTS, DTF, DTM wg katalogu) zamiast stali lub węglika.

Jak dobrać długość roboczą?

Długość I powinna przekraczać grubość płyty z zapasem na przecięcie podkładu - np. do płyty 18 mm wystarczy I 25 mm.

Czy frez diamentowy można ostrzyć?

Tak - płytki PCD ostrzy się w serwisie z odpowiednią szlifierką. Zapas na ostrzenie wyznacza wysokość płytki H podana przy każdym symbolu: im wyższa płytka, tym więcej ostrzeń. W katalogu ITA Tools płytka H2,5 to zwykle 2-3 ostrzenia, H3 3-4, H4 4-5, a H6 6-8 ostrzeń.

Czym frez PCD różni się od frezu z węglika (HM/VHM)?

Ostrza z polikrystalicznego diamentu (PCD, DIA) są znacznie twardsze od węglika, dlatego przy płytach laminowanych, MDF, HPL i materiałach ściernych zachowują ostrość wielokrotnie dłużej. Są droższe w zakupie, więc opłacają się przy pracy seryjnej na CNC.
