Producent: ITA Tools (przejdź do produktów)

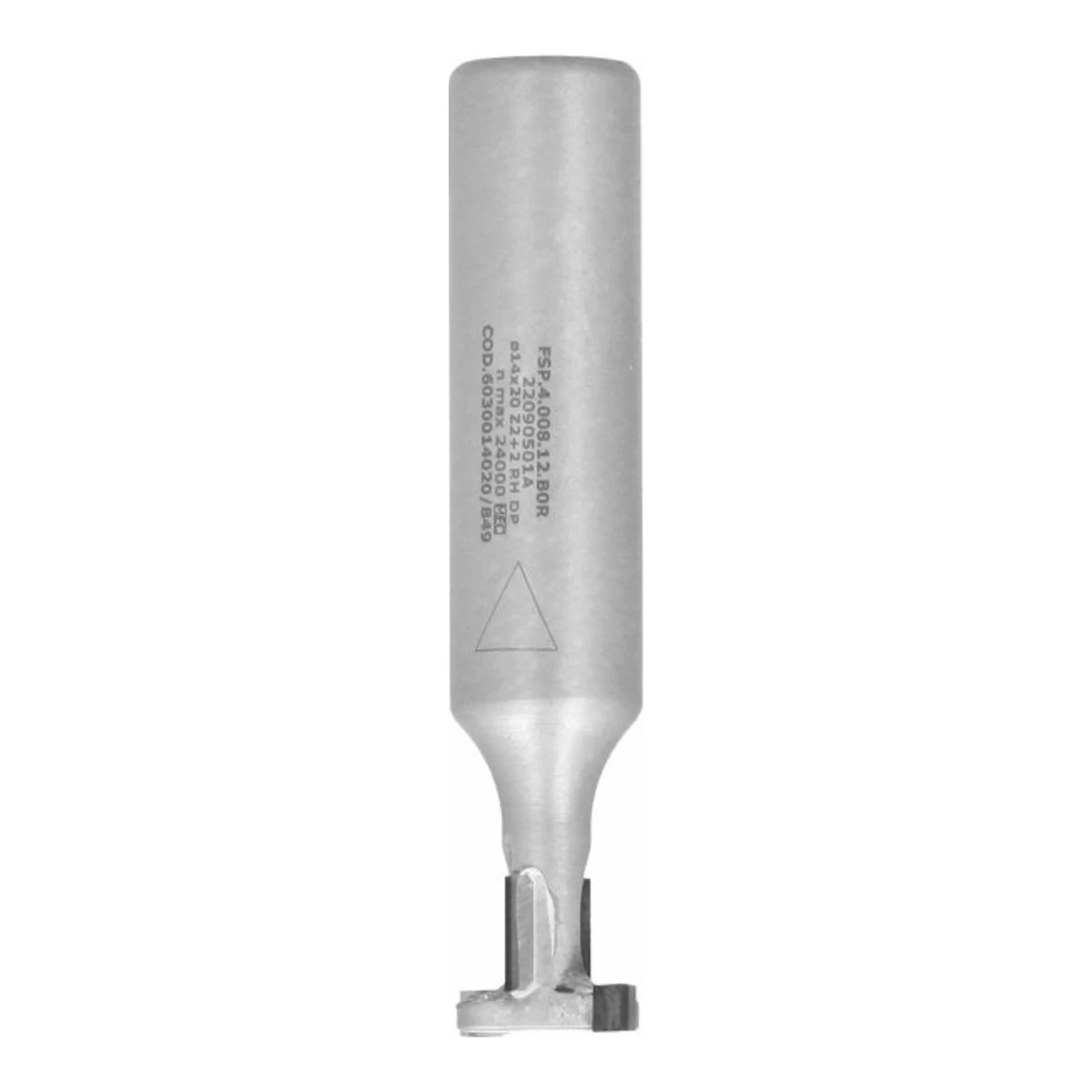

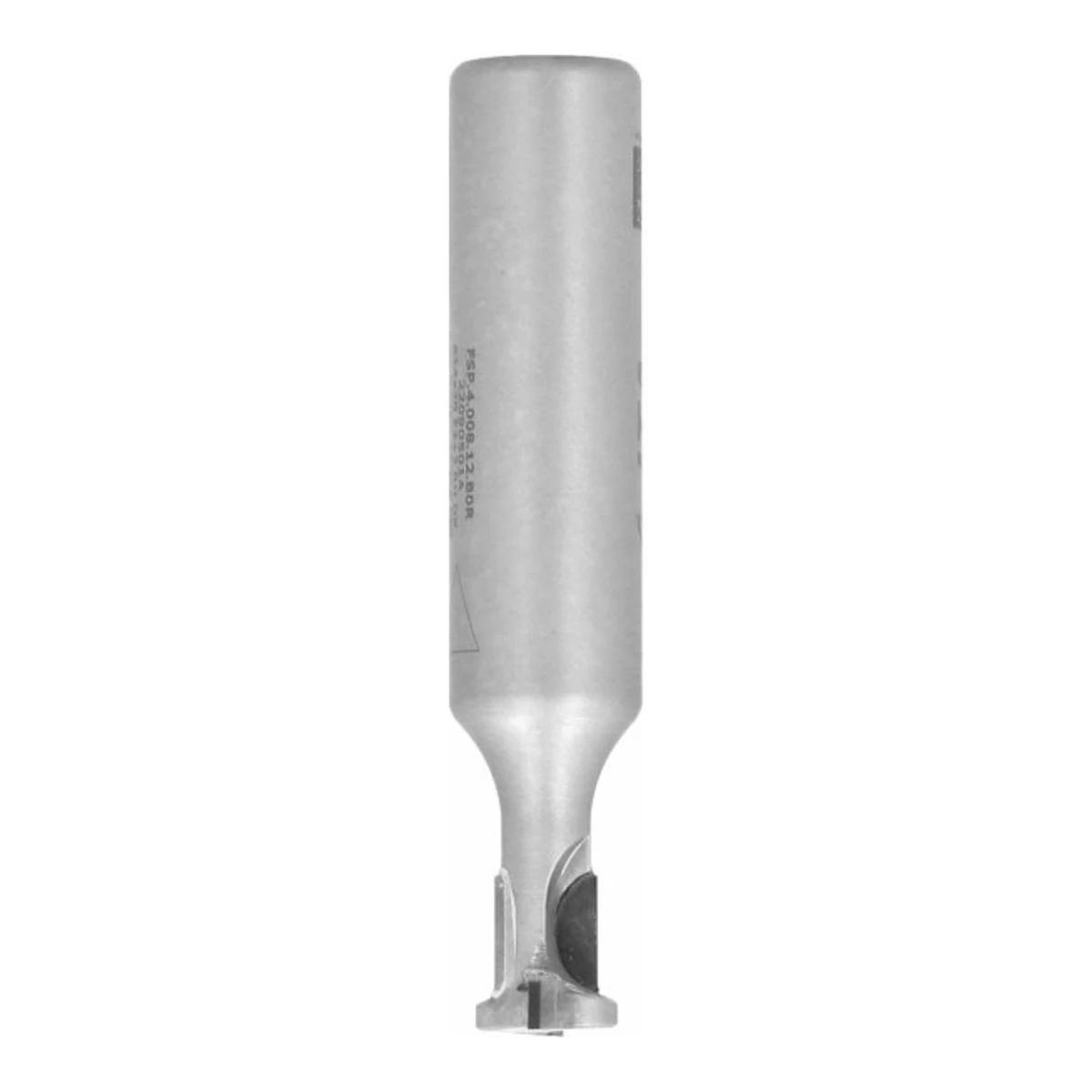

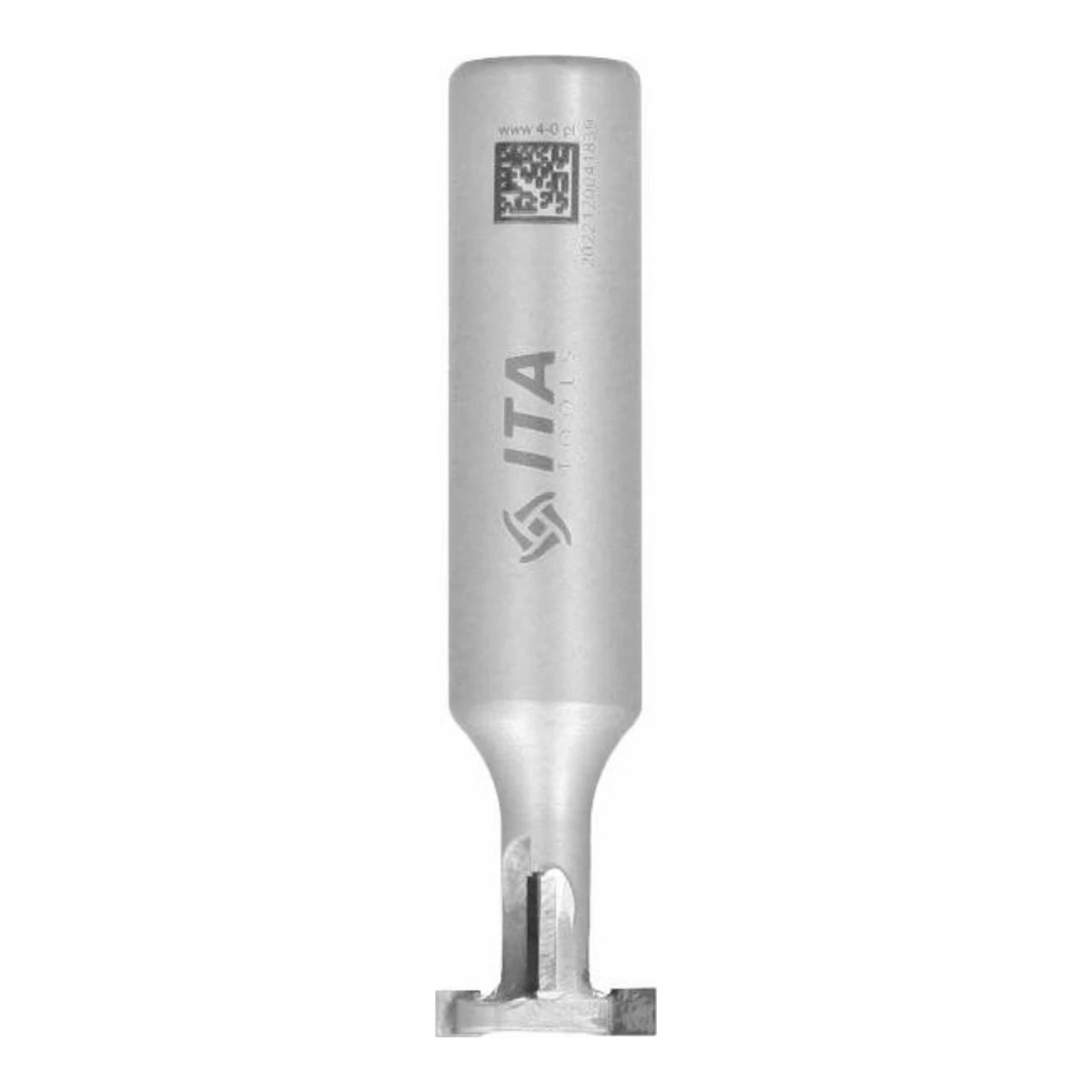

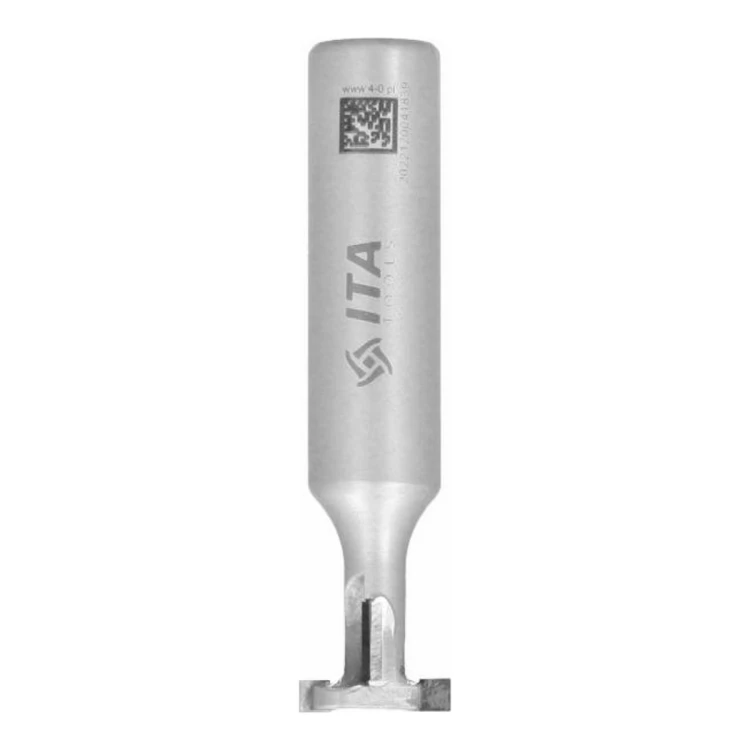

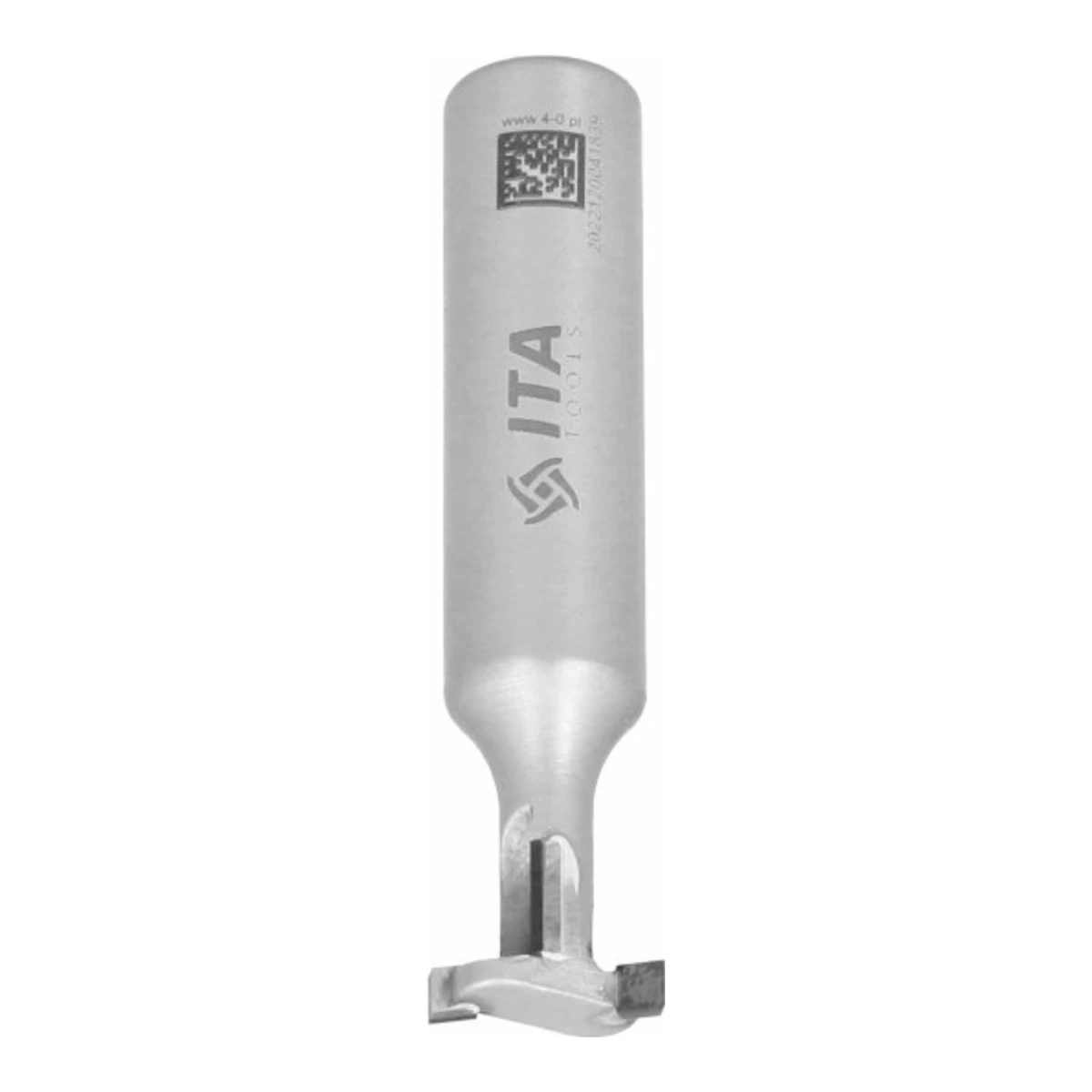

Frez diamentowy PCD typu T-Slot ITA Tools FSP - D 14-52 mm

Przejdź do sekcji Opinie

Frezy PCD ITA Tools FSP typu T-Slot do wpustów i rowków teowych - 17 symboli o średnicy 14-52 mm w czterech typach profilu B, C, D i E, z układem Z2+1 lub Z2+2.

Przejdź do pełnego opisu

1 005,90 zł

Wybierz wariant produktu:

Poszczególne warianty mogą różnić się ceną

Symbol

Wybierz

FSP.14.008.12.B0R (D 14/6,5 mm, I 8 mm, L 60 mm, S 12 mm)

FSP.14.008.12.B1R (D 14,5/8 mm, I 3,5/8 mm, L 60 mm, S 12 mm)

FSP.27.011.16.D0R (D 27 mm, I 7/11 mm, L 70 mm, S 16 mm)

FSP.27.011.16.D1R (D 27,3/10,6 mm, I 7,7/11,5 mm, L 75 mm, S 16 mm)

FSP.27.155.12.E1R (D 27,6 mm, I 15,5 mm, L 62,5 mm, S 12 mm)

FSP.27.155.12.E2R (D 27,6 mm, I 15,5 mm, L 70 mm, S 12 mm)

FSP.27.165.16.C0R (D 27,95/11 mm, I 8/16,5 mm, S 16 mm, Z 2+2)

FSP.28.013.16.C0R (D 28/11 mm, I 7,5/13,5 mm, L 70 mm, S 16 mm)

FSP.28.015.20.C1R (D 28,4/11,4 mm, I 8,3/15 mm, L 80 mm, S 20 mm)

FSP.28.135.12.C1R (D 28 mm, I 13,5 mm, S 12 mm, Z 2+2)

FSP.28.155.12.C1R (D 28 mm, I 15,5 mm, S 12 mm, Z 2+2)

FSP.30.015.12.B2R (D 30,5/12,8 mm, I 15 mm, L 75 mm, S 12 mm)

FSP.30.015.12.BSR (D 30,8/12,8 mm, I 15,6 mm, L 63,5 mm, S 12 mm)

FSP.31.010.12.C0R (D 31 mm, I 8/10,8 mm, L 75 mm, S 12 mm)

FSP.32.019.12.B2R (D 32/11,2 mm, I 8,4/19 mm, S 12 mm, Z 2+2)

FSP.36.019.12.B1R (D 36 mm, I 19 mm, S 12 mm, Z 2+2)

FSP.52.014.20.C0R (D 52/12 mm, I 14 mm, L 75 mm, S 20 mm)

Ilość

szt.

Dostępność:

duża ilość

Czas wysyłki: 48 godzin

Gwarancja 24 miesiące na zakupione produkty
Zwrot do 30 dni pieniądze w 3 dni
Oryginalne produkty znanych marek
Doradztwo zadzwoń: 690 177 172
Karta techniczna Do pobrania w zakładce poniżej

Dostawa i odbiór

Wybrane produkty (oznaczone wysyłką w 24h) zamówione do 14:00 (InPost Paczkomaty i Kurier) wysyłamy tego samego dnia roboczego.
Darmowa wysyłka od 200 zł przy płatności z góry.
Odbiór osobisty: Sulejówek, Trakt Brzeski 56, pon.-pt. 8:00-16:00.

Czas i koszty dostawy

Opis

ITA Tools

Frez diamentowy T-Slot FSP

FSP to frezy PCD ITA Tools typu T-Slot - wykonują rowki o przekroju litery T (szersze w głębi niż przy powierzchni), np. pod listwy, profile i elementy wsuwane. 17 symboli o średnicy 14-52 mm jest podzielonych na typy profilu B, C, D i E (litera w symbolu przed końcówką). Małe frezy FSP.14 mają układ Z2+1 z ostrzem czołowym, pozostałe - Z2+2.

14-52 mm

Średnica D

3,5-19 mm (często dwa wymiary profilu)

Długość robocza I

60-80 mm

Długość całkowita L

12, 16, 20 mm

Chwyt S

Warianty

Wybierz wariant

Litera przed końcówką symbolu (B, C, D, E) to typ profilu; D 28/11 = średnica części tnącej/szyjki.

Symbol	D [mm]	I [mm]	L [mm]	S [mm]	Z	H [mm]	Kier.
FSP.14.008.12.B0R	14/6,5	8	60	12	2+1	3,0	RH
FSP.14.008.12.B1R	14,5/8	3,5/8	60	12	2+1	3,0	RH
FSP.27.011.16.D0R	27	7/11	70	16	2+2	3,0	RH
FSP.27.011.16.D1R	27,3/10,6	7,7/11,5	75	16	2+2	3,0	RH
FSP.27.155.12.E1R	27,6	15,5	62,5	12	2+2	3,0	RH
FSP.27.155.12.E2R	27,6	15,5	70	12	2+2	3,0	RH
FSP.27.165.16.C0R	27,95/11	8/16,5	-	16	2+2	3,0	RH
FSP.28.013.16.C0R	28/11	7,5/13,5	70	16	2+2	3,0	RH
FSP.28.015.20.C1R	28,4/11,4	8,3/15	80	20	2+2	3,0	RH
FSP.28.135.12.C1R	28	13,5	-	12	2+2	3,0	RH
FSP.28.155.12.C1R	28	15,5	-	12	2+2	3,0	RH
FSP.30.015.12.B2R	30,5/12,8	15	75	12	2+2	3,0	RH
FSP.30.015.12.BSR	30,8/12,8	15,6	63,5	12	2+2	3,0	RH
FSP.31.010.12.C0R	31	8/10,8	75	12	2+2	3,0	RH
FSP.32.019.12.B2R	32/11,2	8,4/19	-	12	2+2	3,0	RH
FSP.36.019.12.B1R	36	19	-	12	2+2	3,0	RH
FSP.52.014.20.C0R	52/12	14	75	20	2+2	4,0	RH

Wariant wybierasz w polu "Symbol" nad przyciskiem koszyka.

Zastosowania

Do czego go użyjesz

Do czego służy to narzędzie.

✓

Rowki teowe w płytach

Rowki T pod listwy, profile aluminiowe i elementy wsuwane.

✓

Wpusty pod okucia

Rowki o poszerzonym dnie do mocowania okuć i prowadnic.

✓

Profile typu B, C, D, E

Cztery typy kształtu rowka - dobór wg rysunku elementu wsuwanego.

✓

Seryjna obróbka płyt

Ostrza PCD do długich serii na CNC.

Konstrukcja

Jak jest zbudowany

Najważniejsze cechy konstrukcji.

PCD

Ostrza

Z2+1 lub Z2+2 płytek diamentowych.

B C D E

Typy profilu

Cztery kształty rowka T.

H 3-4

Wysokość płytki

Zapas PCD na ostrzenie.

Parametry pracy

Dane techniczne według producenta ITA Tools.

14-52 mm

Średnica D

3,5-19 mm (często dwa wymiary profilu)

Długość robocza I

60-80 mm

Długość całkowita L

12, 16, 20 mm

Chwyt S

PCD, Z2+1, Z2+2

Ostrza

B, C, D, E

Typy profilu

3,0-4,0 mm

Wysokość płytki H

⚠ Pracuj z osłonami maszyny i w środkach ochrony osobistej; przestrzegaj maksymalnych obrotów podanych przez producenta.

Dlaczego ITA Tools

✓17 symboli w czterech typach profilu

✓Z2+2 w większości symboli - równomierna praca

✓Ostrze czołowe w FSP.14 (Z2+1)

✓Płytki PCD H 3-4 mm

Na co uważać

✕FSP.14.008.12.B0R jest w ofercie producenta oznaczony jako bez gwarancji

✕Rowek T trzeba zwykle wcześniej wyfrezować do głębokości frezem prostym - frez T-Slot poszerza dno

✕Narzędzie do frezarek CNC i maszyn ze stabilnym mocowaniem w oprawce - nie do wiertarek ani lekkich frezarek ręcznych

Dane techniczne

Średnica D

14-52 mm

Długość robocza I

3,5-19 mm (często dwa wymiary profilu)

Długość całkowita L

60-80 mm

Chwyt S

12, 16, 20 mm

Ostrza

PCD, Z2+1, Z2+2

Typy profilu

B, C, D, E

Wysokość płytki H

3,0-4,0 mm

Kierunek obrotów

RH (prawe)

Uwaga

FSP.14.008.12.B0R - bez gwarancji

Odnośnik

FSP.28.135.12.C1R - 950.603.11DIA

Producent

ITA Tools (Polska)

Liczba wariantów

Skompletuj zestaw

Podaj profil (rysunek lub wymiary), materiał i maszynę - dobierzemy symbol z tej serii.

FSP - ta karta

Frezy →

ITAZobacz: Frezy ↓

FAQ

Często zadawane pytania

Nie ma tu Twojego pytania? Zadzwoń: 690 177 172 - pomożemy dobrać frez.

Co to jest frez T-Slot?

Frez o szerszej części roboczej na końcu cienkiej szyjki - wykonuje rowek o przekroju litery T.

Czym różnią się typy B, C, D, E?

To różne kształty profilu rowka wg oznaczeń ITA Tools. Przyślij rysunek elementu wsuwanego - dobierzemy typ.

Co oznacza D 28/11?

Średnica części tnącej 28 mm i średnica szyjki 11 mm.

Czy frez diamentowy można ostrzyć?

Tak - płytki PCD ostrzy się w serwisie z odpowiednią szlifierką. Zapas na ostrzenie wyznacza wysokość płytki H podana przy każdym symbolu: im wyższa płytka, tym więcej ostrzeń. W katalogu ITA Tools płytka H2,5 to zwykle 2-3 ostrzenia, H3 3-4, H4 4-5, a H6 6-8 ostrzeń.
