Producent: ITA Tools (przejdź do produktów)

Frez diamentowy PCD profilowy ITA Tools FFR - D 20-65 mm, profile wielopromieniowe

Przejdź do sekcji Opinie

Frezy profilowe PCD ITA Tools FFR - 23 symbole o średnicy 20-65 mm z profilami z kilku promieni i faz, w tym frezy wiercące, wersja lewa LH i układy Z2+2. W ofercie producenta klasyfikowane jako frezy PCD profilowe (FDX).

Przejdź do pełnego opisu

1 291,90 zł

Wybierz wariant produktu:

Poszczególne warianty mogą różnić się ceną

Symbol

Wybierz

FFR.20.015.12.0SR (D 20 mm, I 15 mm, L 85 mm, S 12 mm)

FFR.22.014.20.0SR (D 21,8 mm, I 14,7 mm, L 80 mm, S 20 mm)

FFR.29.004.20.0SR (D 29,5/12 mm, I 4,5 mm, L 75 mm, S 20 mm)

FFR.31.021.25.0SR (D 31/14 mm, I 21,5 mm, L 88 mm, S 25 mm)

FFR.32.022.16.0SR (D 32/15,4 mm, I 22,08 mm, L 82 mm, S 16 mm)

FFR.33.006.20.0SR (D 33,1/9 mm, I 6,8 mm, L 80 mm, S 20 mm)

FFR.34.010.12.0SR (D 34 mm, I 10 mm, L 75 mm, S 12 mm)

FFR.36.037.20.0SR (D 36/16 mm, I 37 mm, S 20 mm, Z 2+1)

FFR.38.006.12.0SR (D 38 mm, I 6,75 mm, L 70 mm, S 12 mm)

FFR.38.015.20.0SR (D 38,6/7,5 mm, I 15 mm, L 90 mm, S 20 mm)

FFR.40.018.20.0SR (D 40/29 mm, I 18 mm, L 87 mm, S 20 mm)

FFR.42.015.20.0SR (D 42/2 mm, I 15 mm, L 75 mm, S 20 mm)

FFR.43.009.20.0SR (D 43/4,2 mm, I 9,5 mm, L 85 mm, S 20 mm)

FFR.44.008.20.0SR (D 44/20 mm, I 7,87 mm, L 82 mm, S 20 mm)

FFR.46.007.20.0SR (D 46/21 mm, I 7,5 mm, L 75,5 mm, S 20 mm)

FFR.46.013.25.0SR (D 46/14,3 mm, I 13,7 mm, L 90 mm, S 25 mm)

FFR.47.009.20.0SR (D 47/12,5 mm, I 9,7 mm, L 80 mm, S 20 mm)

FFR.50.010.25.0SR (D 50 mm, I 10 mm, S 25 mm, Z 2)

FFR.50.025.20.0SR (D 50/43 mm, I 25 mm, L 85 mm, S 20 mm)

FFR.57.018.20.0SR (D 57/12 mm, I 18 mm, L 90 mm, S 20 mm)

FFR.57.019.20.1SR (D 57 mm, I 19 mm, L 93 mm, S 20 mm)

FFR.60.052.20.0SR (D 60 mm, I 52 mm, L 122 mm, S 20 mm)

FFR.65.030.20.0SR (D 65/20 mm, I 30 mm, L 90 mm, S 20 mm)

Ilość

szt.

Dostępność:

duża ilość

Czas wysyłki: 48 godzin

Gwarancja 24 miesiące na zakupione produkty
Zwrot do 30 dni pieniądze w 3 dni
Oryginalne produkty znanych marek
Doradztwo zadzwoń: 690 177 172
Karta techniczna Do pobrania w zakładce poniżej

Dostawa i odbiór

Wybrane produkty (oznaczone wysyłką w 24h) zamówione do 14:00 (InPost Paczkomaty i Kurier) wysyłamy tego samego dnia roboczego.
Darmowa wysyłka od 200 zł przy płatności z góry.
Odbiór osobisty: Sulejówek, Trakt Brzeski 56, pon.-pt. 8:00-16:00.

Czas i koszty dostawy

Opis

ITA Tools

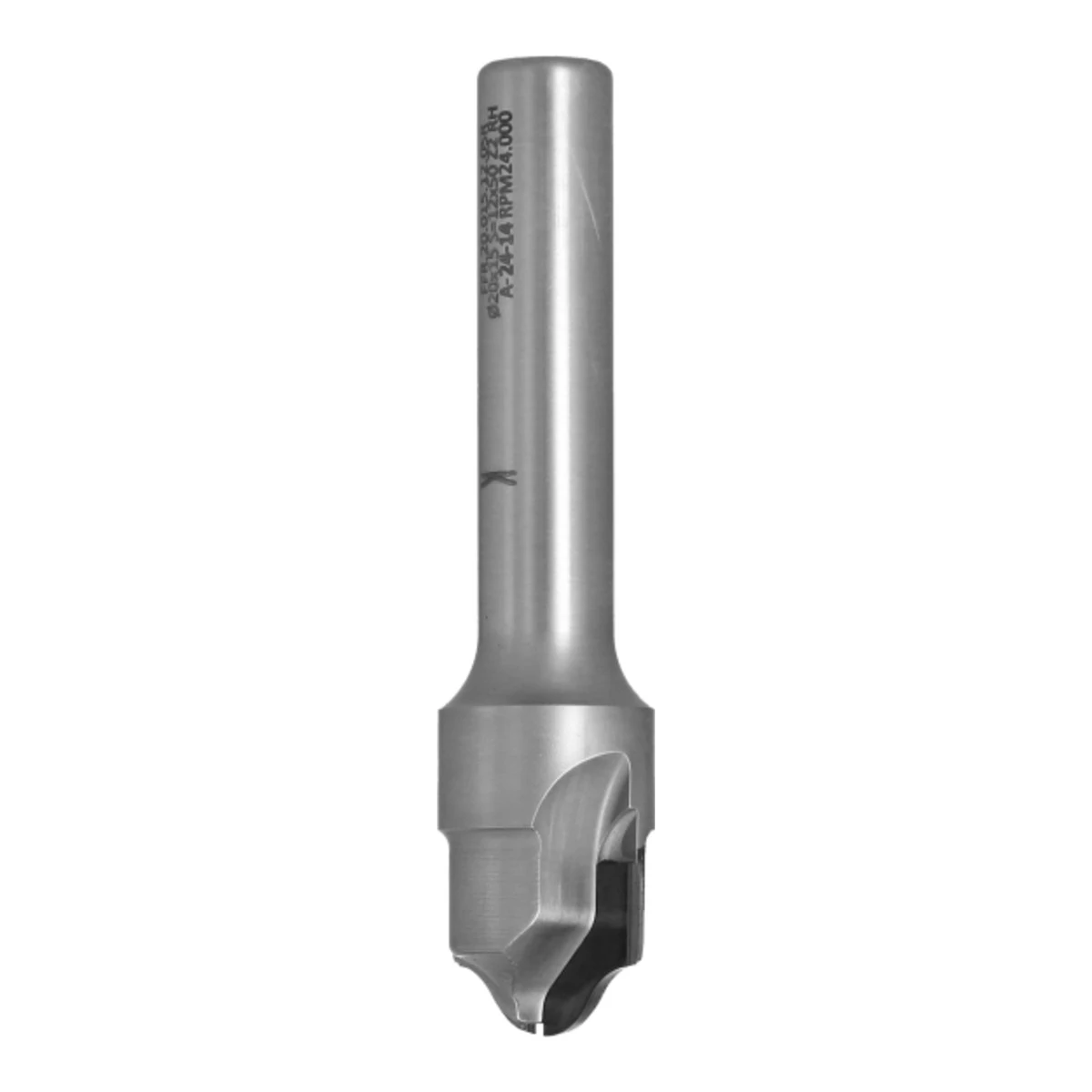

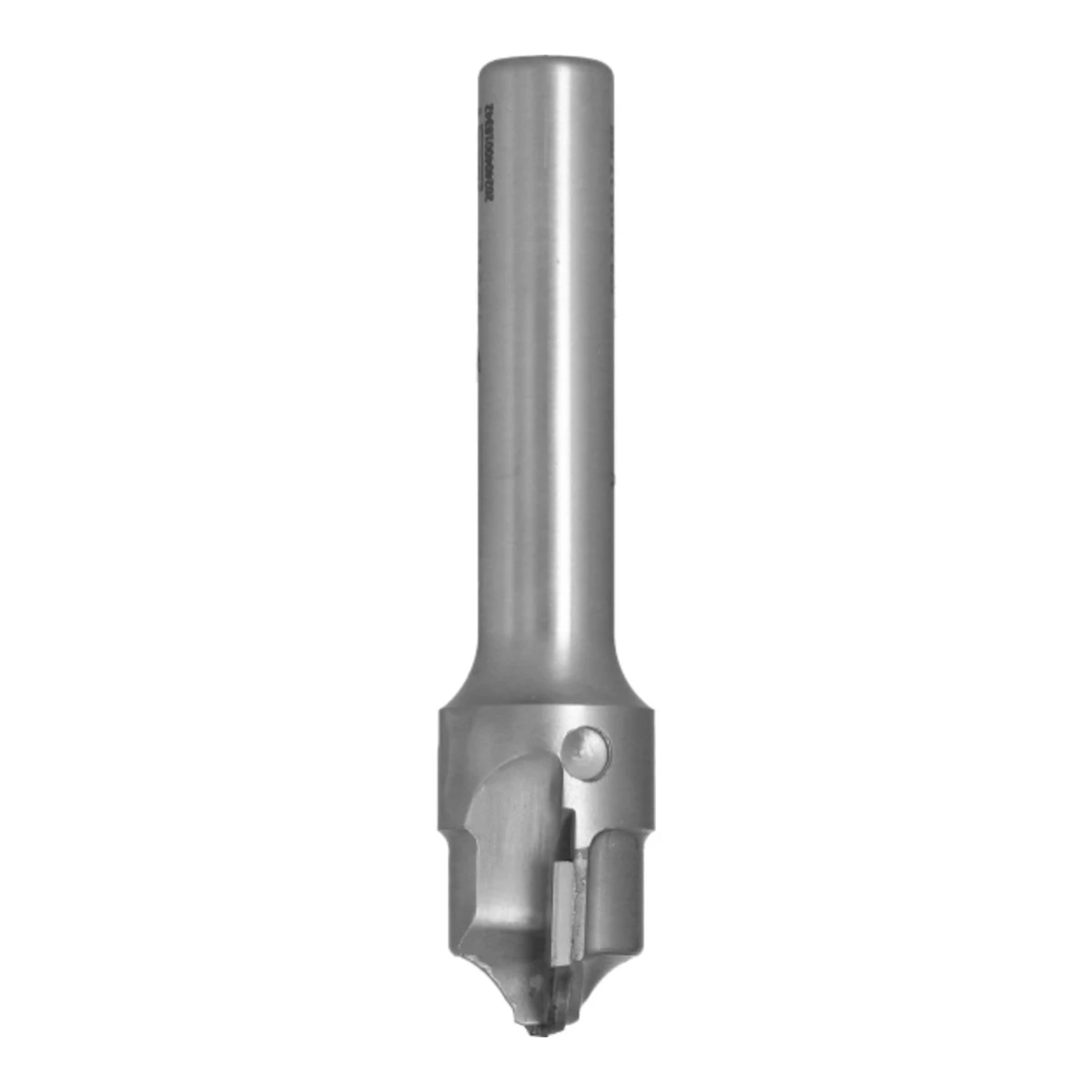

Frez diamentowy profilowy FFR

FFR to frezy profilowe PCD ITA Tools - w ofercie producenta klasyfikowane razem z FDX jako frezy PCD profilowe. 23 symbole o średnicy 20-65 mm mają profile złożone z kilku promieni i faz (np. R 2,5/13, R 0,6/1,5/7, R 2/1,5/20/0,7, kąt 45° z R 4). Cztery frezy są wiercące (FFR.36.037, FFR.38.015, FFR.46.007, FFR.50.010), FFR.34.010 to wersja lewa (LH), a FFR.60.052 i FFR.65.030 mają układ Z2+2 na wysokich profilach.

20-65 mm

Średnica D

4,5-52 mm

Długość robocza I

70-122 mm

Długość całkowita L

12, 16, 20, 25 mm

Chwyt S

Warianty

Wybierz wariant

Każdy wiersz to jeden symbol - wybierasz go w polu "Symbol" nad przyciskiem koszyka.

Symbol	D [mm]	I [mm]	L [mm]	S [mm]	Z	H [mm]	Kier.

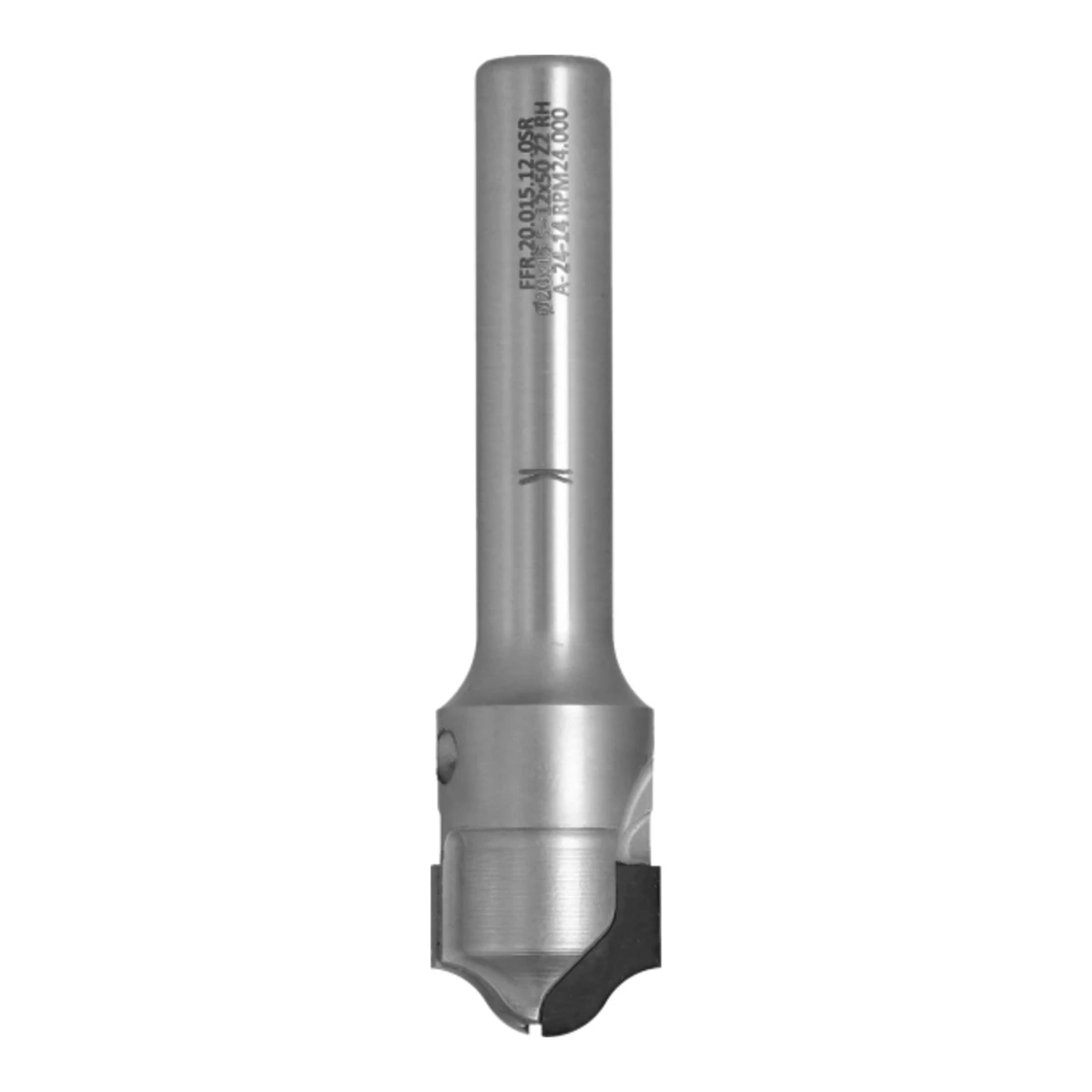

FFR.20.015.12.0SR	20	15	85	12	2	4	RH
FFR.22.014.20.0SR	21,8	14,7	80	20	2	4,0	RH
FFR.29.004.20.0SR	29,5/12	4,5	75	20	2	4,0	RH
FFR.31.021.25.0SR	31/14	21,5	88	25	3	4,0	RH
FFR.32.022.16.0SR	32/15,4	22,08	82	16	2+1	4,0	RH
FFR.33.006.20.0SR	33,1/9	6,8	80	20	2	4,0	RH
FFR.34.010.12.0SR	34	10	75	12	2	4	LH
FFR.36.037.20.0SR	36/16	37	-	20	2+1	4,0	RH
FFR.38.006.12.0SR	38	6,75	70	12	2	4,0	RH
FFR.38.015.20.0SR	38,6/7,5	15	90	20	1+1	4,0	RH
FFR.40.018.20.0SR	40/29	18	87	20	2	4,0	RH
FFR.42.015.20.0SR	42/2	15	75	20	2	4,0	RH
FFR.43.009.20.0SR	43/4,2	9,5	85	20	2	3,0	RH
FFR.44.008.20.0SR	44/20	7,87	82	20	2	4,0	RH
FFR.46.007.20.0SR	46/21	7,5	75,5	20	2	4,0	RH
FFR.46.013.25.0SR	46/14,3	13,7	90	25	2	4,0	RH
FFR.47.009.20.0SR	47/12,5	9,7	80	20	2	4,0	RH
FFR.50.010.25.0SR	50	10	-	25	2	4,0	RH
FFR.50.025.20.0SR	50/43	25	85	20	2	3,0	RH
FFR.57.018.20.0SR	57/12	18	90	20	2	4,0	RH
FFR.57.019.20.1SR	57	19	93	20	2	4,0	RH
FFR.60.052.20.0SR	60	52	122	20	2+2	6,0	RH
FFR.65.030.20.0SR	65/20	30	90	20	2+2	4,0	RH

Wariant wybierasz w polu "Symbol" nad przyciskiem koszyka.

Zastosowania

Do czego go użyjesz

Do czego służy to narzędzie.

✓

Profile frontów

Ozdobne profile krawędzi frontów i paneli z MDF.

✓

Wybrania z zagłębieniem

Frezy wiercące zagłębiają się osiowo i wykonują profil od płaszczyzny.

✓

Wysokie profile

FFR.60.052 (I 52 mm) i FFR.65.030 z układem Z2+2.

✓

Elementy lustrzane

FFR.34.010 w wersji lewej LH z fazą 45° i R 4.

Konstrukcja

Jak jest zbudowany

Najważniejsze cechy konstrukcji.

PCD

Ostrza

Od Z2 do Z2+2 płytek diamentowych.

Wielopromień

Profil

Kombinacje promieni i faz.

H 3-6

Wysokość płytki

Zapas PCD na ostrzenie.

Parametry pracy

Dane techniczne według producenta ITA Tools.

20-65 mm

Średnica D

4,5-52 mm

Długość robocza I

70-122 mm

Długość całkowita L

12, 16, 20, 25 mm

Chwyt S

PCD, Z2, Z3, Z1+1, Z2+1, Z2+2

Ostrza

R 0,5-20 mm, fazy 45°

Promienie profilu

3,0-6,0 mm

Wysokość płytki H

⚠ Pracuj z osłonami maszyny i w środkach ochrony osobistej; przestrzegaj maksymalnych obrotów podanych przez producenta.

Dlaczego ITA Tools

✓23 profile do wyboru

✓Wersje wiercące do zagłębiania osiowego

✓Płytki PCD do H 6 mm (FFR.60.052)

✓Chwyty 12-25 mm

✓Polerowana tylna krawędź płytki diamentowej zmniejsza przywieranie wiórów, a głębokie kanały ułatwiają ich usuwanie (cechy rodziny frezów DIA ITA Tools wg katalogu)

Na co uważać

✕Każdy symbol ma indywidualny profil - dobór wymaga rysunku

✕FFR.34.010 pracuje na obrotach lewych - nie zamienisz go z wersją RH

✕PCD nie służy do stali ani drewna z metalowymi wtrąceniami (gwoździe, zszywki) - kontakt z metalem wykrusza płytki

Dane techniczne

Średnica D

20-65 mm

Długość robocza I

4,5-52 mm

Długość całkowita L

70-122 mm

Chwyt S

12, 16, 20, 25 mm

Ostrza

PCD, Z2, Z3, Z1+1, Z2+1, Z2+2

Promienie profilu

R 0,5-20 mm, fazy 45°

Wysokość płytki H

3,0-6,0 mm

Kierunek obrotów

RH; FFR.34.010.12.0SR - LH (lewe)

Frezy wiercące

FFR.36.037, FFR.38.015, FFR.46.007, FFR.50.010

Pozytyw

FFR.22.014, FFR.31.021, FFR.36.037, FFR.38.015, FFR.50.010

Producent

ITA Tools (Polska)

Liczba wariantów

Skompletuj zestaw

Podaj profil (rysunek lub wymiary), materiał i maszynę - dobierzemy symbol z tej serii.

FFR - ta karta

Frezy →

ITAZobacz: Frezy ↓

FAQ

Często zadawane pytania

Nie ma tu Twojego pytania? Zadzwoń: 690 177 172 - pomożemy dobrać frez.

Jak dobrać profil FFR?

Przyślij rysunek lub zdjęcie profilu i grubość elementu - porównamy z profilami serii.

Który frez może się zagłębiać?

Wiercące: FFR.36.037, FFR.38.015, FFR.46.007 i FFR.50.010.

Co oznacza RH i LH w symbolu?

RH to obroty prawe (zgodne z ruchem wskazówek zegara patrząc od strony wrzeciona), LH - obroty lewe. Ostatnia litera symbolu to zwykle R lub L. Frez musi pasować do kierunku obrotów wrzeciona maszyny.

Czy frez diamentowy można ostrzyć?

Tak - płytki PCD ostrzy się w serwisie z odpowiednią szlifierką. Zapas na ostrzenie wyznacza wysokość płytki H podana przy każdym symbolu: im wyższa płytka, tym więcej ostrzeń. W katalogu ITA Tools płytka H2,5 to zwykle 2-3 ostrzenia, H3 3-4, H4 4-5, a H6 6-8 ostrzeń.
