Producent: ITA Tools (przejdź do produktów)

Frez diamentowy PCD profilowy ITA Tools FDX - D 15,8-56,8 mm

Przejdź do sekcji Opinie

Frezy profilowe PCD ITA Tools FDX o profilach specjalnych - 15 symboli o średnicy 15,8-56,8 mm, od małych promieni R 0,75/1,25 po wieloostrzowe profile Z2+2+2, w tym frez na trzpieniu gwintowanym M22.

Przejdź do pełnego opisu

1 082,90 zł

Wybierz wariant produktu:

Poszczególne warianty mogą różnić się ceną

Symbol

Wybierz

FDX.15.004.12.0SR (D 15,8/9 mm, I 4,4 mm, L 60 mm, S 12 mm)

FDX.19.004.12.0SR (D 19/12,2 mm, I 4,4 mm, L 60 mm, S 12 mm)

FDX.27.024.13.0SR (D 27 mm, I 24 mm, L 65 mm, S 12,7 mm)

FDX.30.030.25.1SR (D 30/26 mm, I 30 mm, L 90 mm, S 25 mm)

FDX.30.038.16.0SR (D 30/16,88 mm, I 38,43 mm, L 105 mm, S 16 mm)

FDX.31.028.16.0SR (D 31/16 mm, I 28,1 mm, L 105 mm, S 16 mm)

FDX.34.007.16.0SR (D 34,5/12 mm, I 7 mm, L 70 mm, S 16 mm)

FDX.35.020.16.1SR (D 35 mm, I 20 mm, L 74,5 mm, S 16 mm)

FDX.35.058.20.0SR (D 35/18 mm, I 58,9 mm, L 140 mm, S 20 mm)

FDX.35.075.20.0SR (D 35/16 mm, I 75 mm, L 125 mm, S 20 mm)

FDX.44.005.M22.0SR (D 44/35 mm, I 5 mm, L 71,5 mm, Z 3+3)

FDX.45.006.20.0SR (D 45,9/8 mm, I 6,5 mm, L 70 mm, S 20 mm)

FDX.47.024.12.0SR (D 47,1/12,7 mm, I 24,6 mm, L 85 mm, S 12 mm)

FDX.47.030.13.0SR (D 47,1 mm, I 30,08 mm, L 76 mm, S 12,7 mm)

FDX.56.020.20.0SR (D 56,8/16 mm, I 20 mm, L 90 mm, S 20 mm)

Ilość

szt.

Dostępność:

duża ilość

Czas wysyłki: 48 godzin

Gwarancja 24 miesiące na zakupione produkty
Zwrot do 30 dni pieniądze w 3 dni
Oryginalne produkty znanych marek
Doradztwo zadzwoń: 690 177 172
Karta techniczna Do pobrania w zakładce poniżej

Dostawa i odbiór

Wybrane produkty (oznaczone wysyłką w 24h) zamówione do 14:00 (InPost Paczkomaty i Kurier) wysyłamy tego samego dnia roboczego.
Darmowa wysyłka od 200 zł przy płatności z góry.
Odbiór osobisty: Sulejówek, Trakt Brzeski 56, pon.-pt. 8:00-16:00.

Czas i koszty dostawy

Opis

ITA Tools

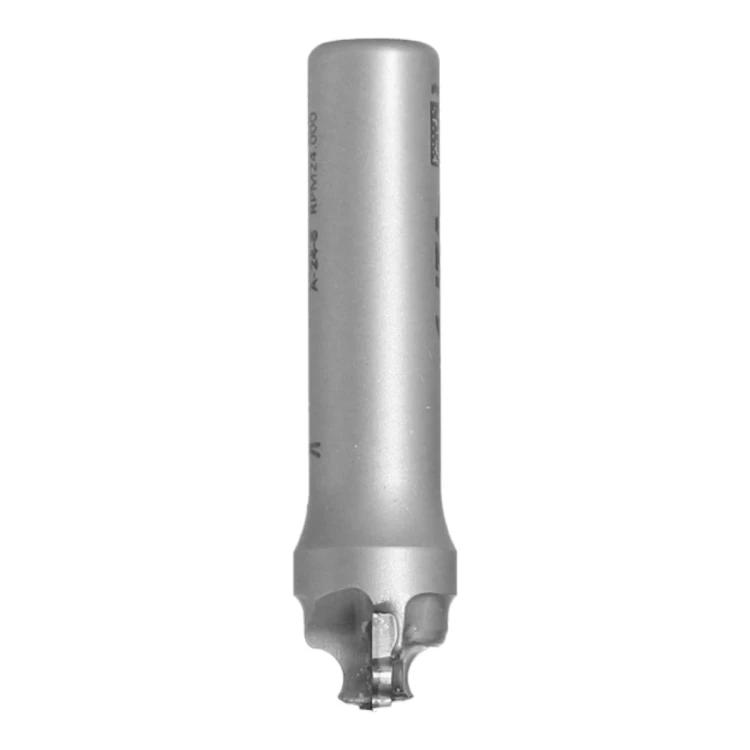

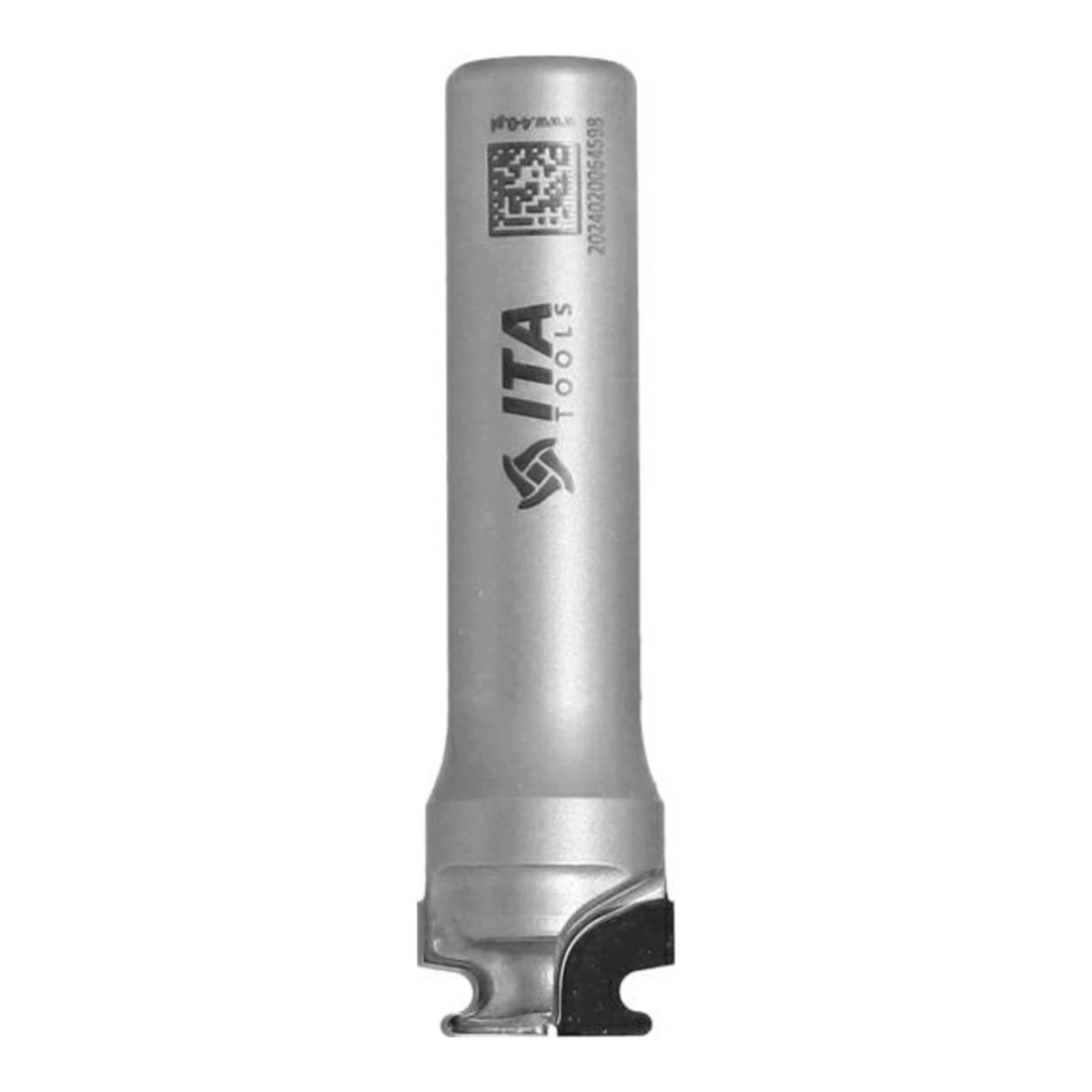

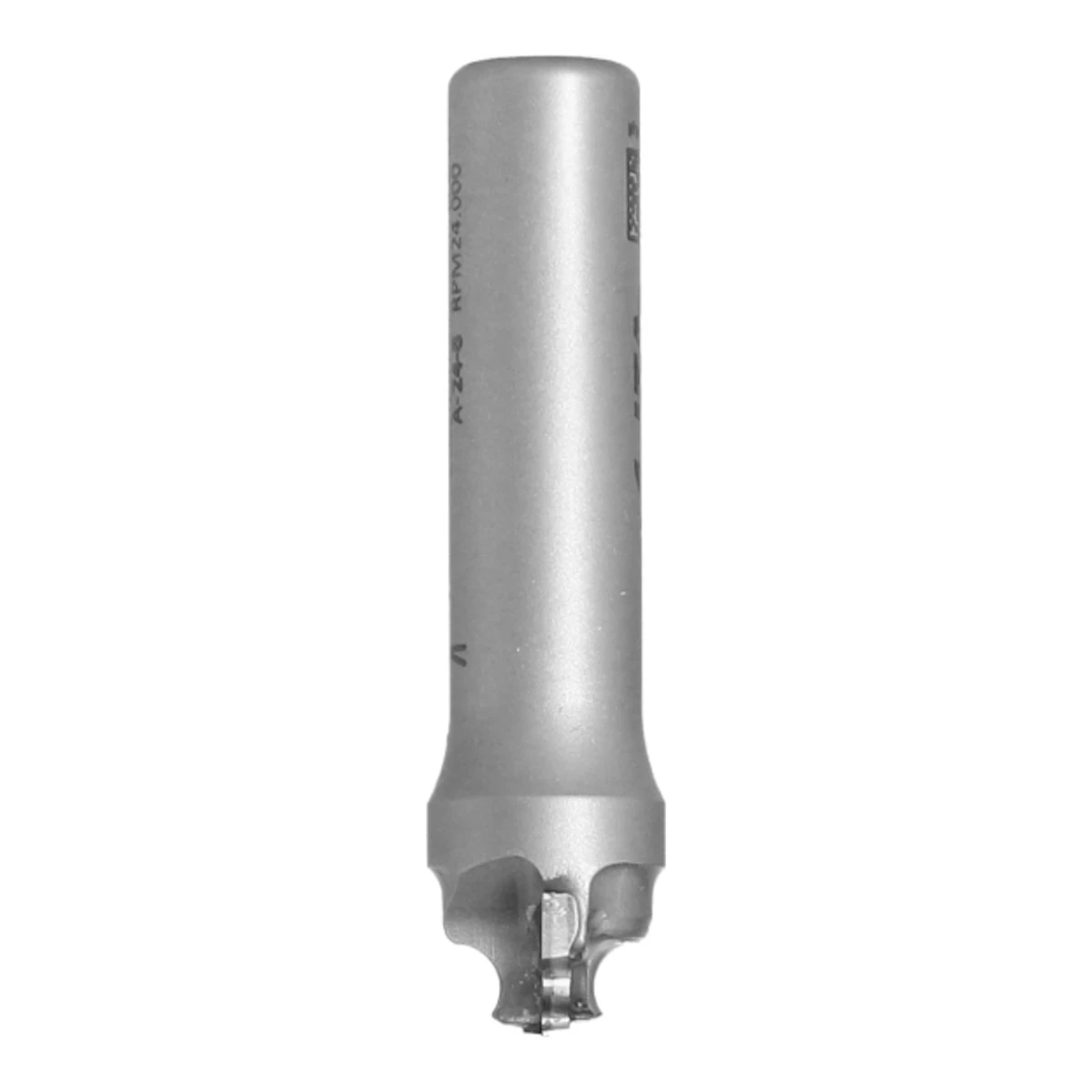

Frez diamentowy profilowy FDX

FDX to frezy profilowe PCD ITA Tools o profilach specjalnych - każdy symbol ma inny kształt ostrzy. 15 symboli ma średnice 15,8-56,8 mm i chwyty 12-25 mm. W serii są frezy z małymi promieniami R 0,75/1,25 do subtelnych profili krawędzi, wieloostrzowe profile Z2+2 i Z2+2+2 o długości roboczej do 75 mm, frez D 44/35 mm na trzpieniu gwintowanym M22 oraz profile oznaczone przez producenta jako SWIFT i P83.

15,8-56,8 mm

Średnica D

0,75-30 mm

Promienie R

4,4-75 mm

Długość robocza I

60-140 mm

Długość całkowita L

Warianty

Wybierz wariant

Każdy wiersz to jeden symbol - wybierasz go w polu "Symbol" nad przyciskiem koszyka.

Symbol	D [mm]	I [mm]	L [mm]	S [mm]	Z	R [mm]	H [mm]

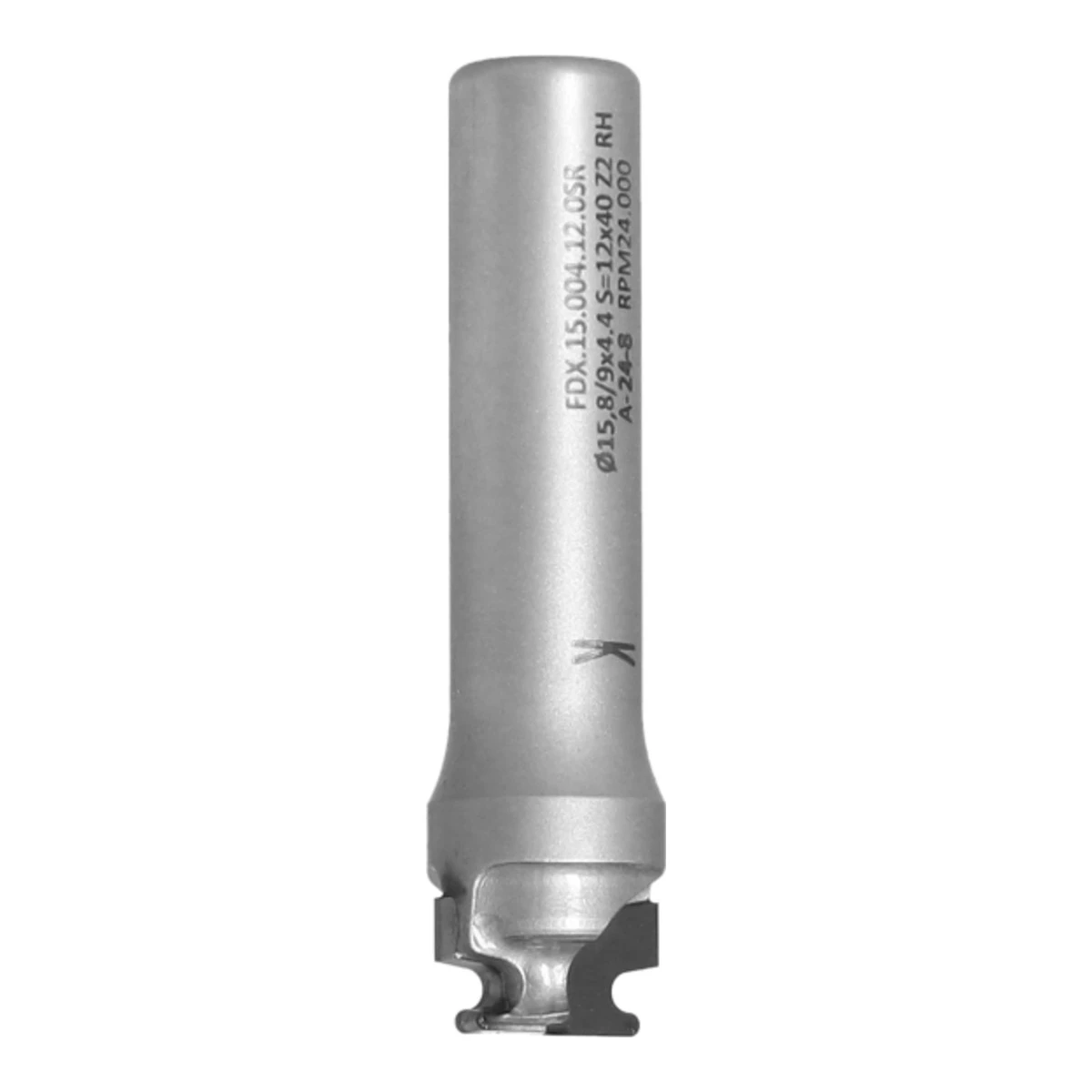

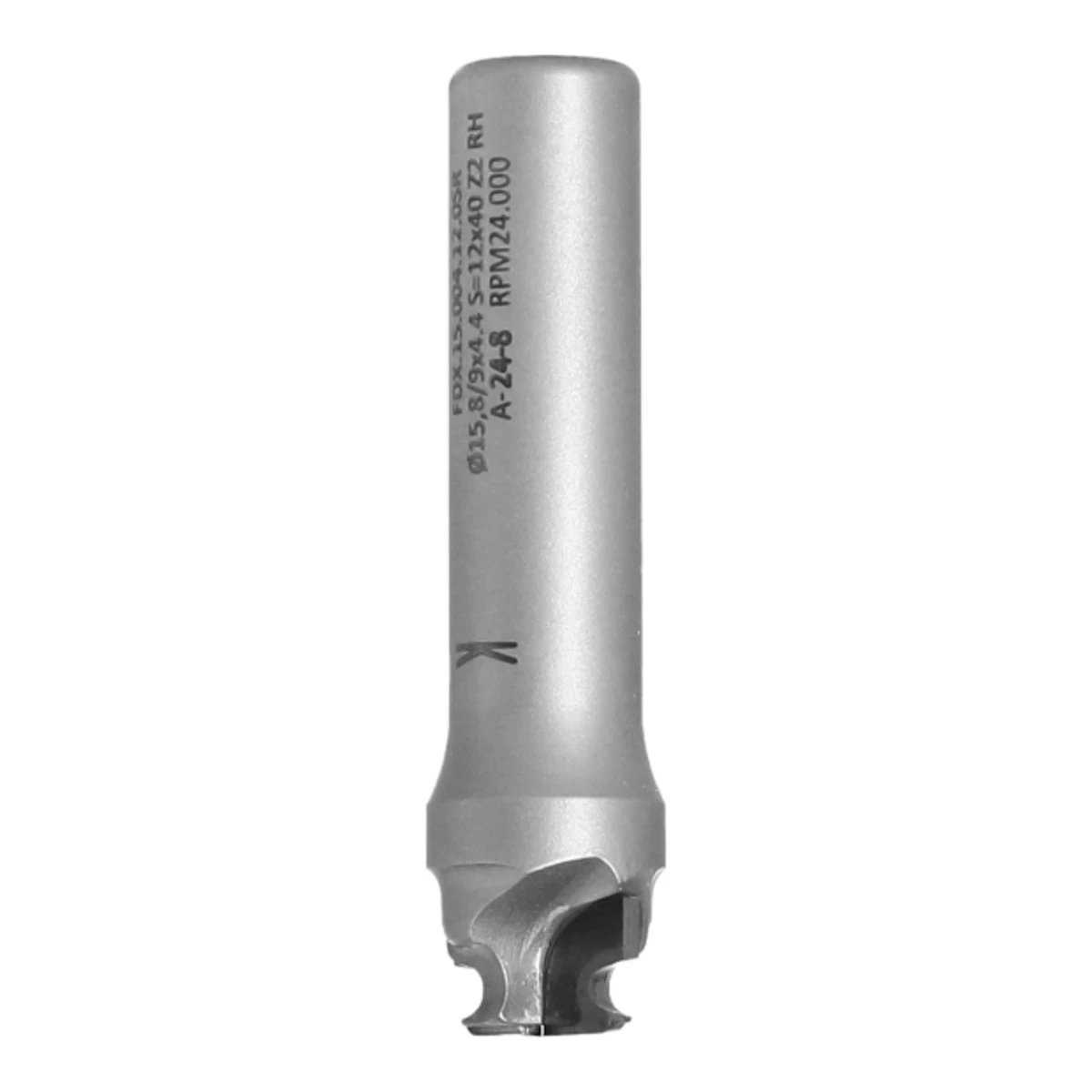

FDX.15.004.12.0SR	15,8/9	4,4	60	12	2	0,75/1,25	4,0
FDX.19.004.12.0SR	19/12,2	4,4	60	12	2	0,75/1,25	4,0
FDX.27.024.13.0SR	27	24	65	12,7	2	18	3,0
FDX.30.030.25.1SR	30/26	30	90	25	2	-	5,0
FDX.30.038.16.0SR	30/16,88	38,43	105	16	2+2	12	4,0
FDX.31.028.16.0SR	31/16	28,1	105	16	2+2	4/4	4,0
FDX.34.007.16.0SR	34,5/12	7	70	16	2	3/3	3,0
FDX.35.020.16.1SR	35	20	74,5	16	4	1/6,5	4,0
FDX.35.058.20.0SR	35/18	58,9	140	20	2+2+2	-	4,0
FDX.35.075.20.0SR	35/16	75	125	20	2+2	5/22	3,0
FDX.44.005.M22.0SR	44/35	5	71,5	-	3+3	-	4,0
FDX.45.006.20.0SR	45,9/8	6,5	70	20	2	-	3,0
FDX.47.024.12.0SR	47,1/12,7	24,6	85	12	2	2/30	3,0
FDX.47.030.13.0SR	47,1	30,08	76	12,7	2	30	3,0
FDX.56.020.20.0SR	56,8/16	20	90	20	2	-	4,0

Wariant wybierasz w polu "Symbol" nad przyciskiem koszyka.

Zastosowania

Do czego go użyjesz

Do czego służy to narzędzie.

✓

Profile krawędzi frontów

Profile dekoracyjne krawędzi frontów i paneli z MDF.

✓

Złamanie krawędzi

FDX.15 i FDX.19 z promieniami R 0,75/1,25 do delikatnego profilu krawędzi.

✓

Wysokie profile

FDX.35.058 i FDX.35.075 do profili o dużej wysokości roboczej.

✓

Narzędzia pod konkretny profil

Profile SWIFT i P83 do odtworzenia zadanego kształtu krawędzi.

Konstrukcja

Jak jest zbudowany

Najważniejsze cechy konstrukcji.

PCD

Ostrza

Od Z2 do Z2+2+2 płytek diamentowych.

Profile

Kształt

15 różnych profili specjalnych.

H 3-5

Wysokość płytki

Zapas PCD na ostrzenie.

Parametry pracy

Dane techniczne według producenta ITA Tools.

15,8-56,8 mm

Średnica D

0,75-30 mm

Promienie R

4,4-75 mm

Długość robocza I

60-140 mm

Długość całkowita L

12, 12,7, 16, 20, 25 mm, gwint M22

Chwyt S

PCD, Z2, Z4, Z2+2, Z3+3, Z2+2+2

Ostrza

3,0-5,0 mm

Wysokość płytki H

⚠ Pracuj z osłonami maszyny i w środkach ochrony osobistej; przestrzegaj maksymalnych obrotów podanych przez producenta.

Dlaczego ITA Tools

✓Szeroki wybór kształtów w jednej serii

✓Wieloostrzowe układy do 6 ostrzy

✓Płytki PCD do H 5 mm

✓Wersja na trzpieniu gwintowanym M22

✓Polerowana tylna krawędź płytki diamentowej zmniejsza przywieranie wiórów, a głębokie kanały ułatwiają ich usuwanie (cechy rodziny frezów DIA ITA Tools wg katalogu)

Na co uważać

✕Każdy symbol ma indywidualny profil - dobór wymaga rysunku lub zdjęcia profilu

✕FDX.44.005 z gwintem M22 wymaga oprawki gwintowanej, nie tulejki

✕Narzędzie do frezarek CNC i maszyn ze stabilnym mocowaniem w oprawce - nie do wiertarek ani lekkich frezarek ręcznych

Dane techniczne

Średnica D

15,8-56,8 mm

Promienie R

0,75-30 mm

Długość robocza I

4,4-75 mm

Długość całkowita L

60-140 mm

Chwyt S

12, 12,7, 16, 20, 25 mm, gwint M22

Ostrza

PCD, Z2, Z4, Z2+2, Z3+3, Z2+2+2

Wysokość płytki H

3,0-5,0 mm

Kierunek obrotów

RH (prawe)

Uwagi

FDX.30.030 - SWIFT; FDX.35.020 - P83; FDX.30.038 - kąt 131,33°; FDX.35.058 - kąt 60°, I 58,9 (18+25,3+15,6); FDX.31.028 - I 28,1 (22,5+5,6)

Chwyt gwintowany

FDX.44.005.M22.0SR - trzpień M22

Producent

ITA Tools (Polska)

Liczba wariantów

Skompletuj zestaw

Podaj profil (rysunek lub wymiary), materiał i maszynę - dobierzemy symbol z tej serii.

FDX - ta karta

Frezy →

ITAZobacz: Frezy ↓

FAQ

Często zadawane pytania

Nie ma tu Twojego pytania? Zadzwoń: 690 177 172 - pomożemy dobrać frez.

Jak dobrać frez FDX?

Przyślij rysunek lub zdjęcie profilu i grubość materiału - porównamy z kształtami FDX.

Co oznacza S=M22?

FDX.44.005 nie ma gładkiego chwytu, tylko trzpień gwintowany M22 - mocuje się go w oprawce z gwintem.

Co znaczą SWIFT i P83?

To oznaczenia profili podane w ITA Tools przy symbolach FDX.30.030 i FDX.35.020.

Czy frez diamentowy można ostrzyć?

Tak - płytki PCD ostrzy się w serwisie z odpowiednią szlifierką. Zapas na ostrzenie wyznacza wysokość płytki H podana przy każdym symbolu: im wyższa płytka, tym więcej ostrzeń. W katalogu ITA Tools płytka H2,5 to zwykle 2-3 ostrzenia, H3 3-4, H4 4-5, a H6 6-8 ostrzeń.
