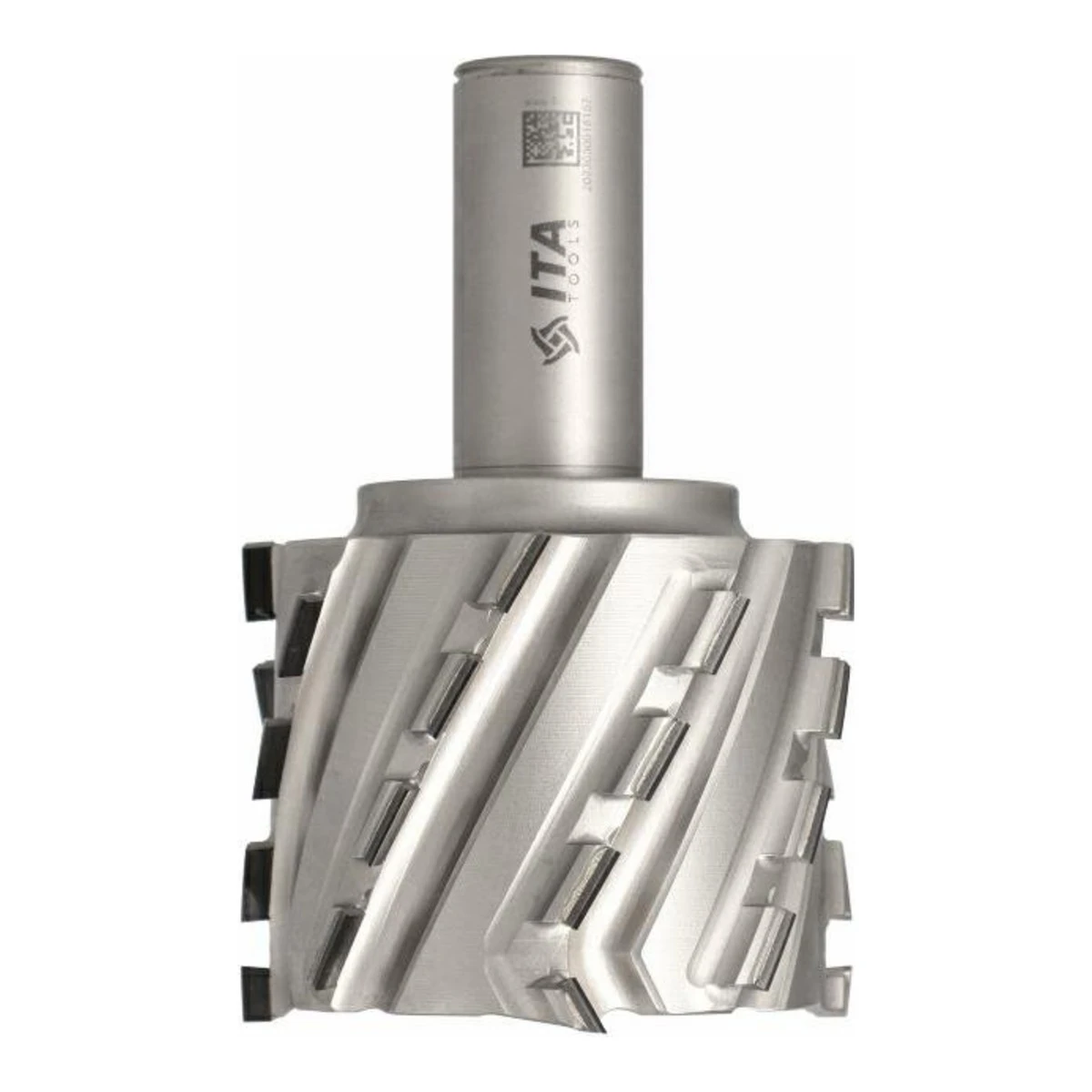

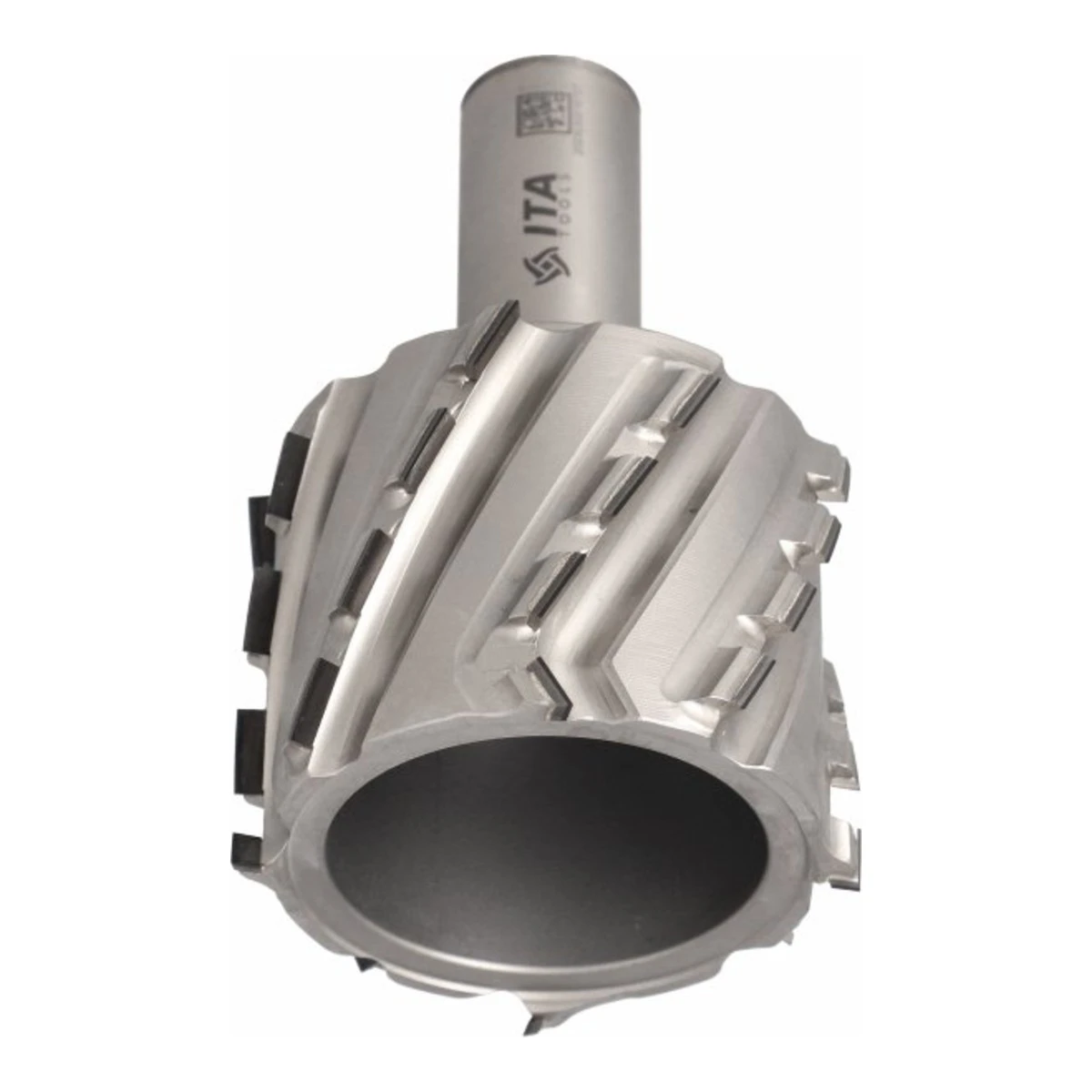

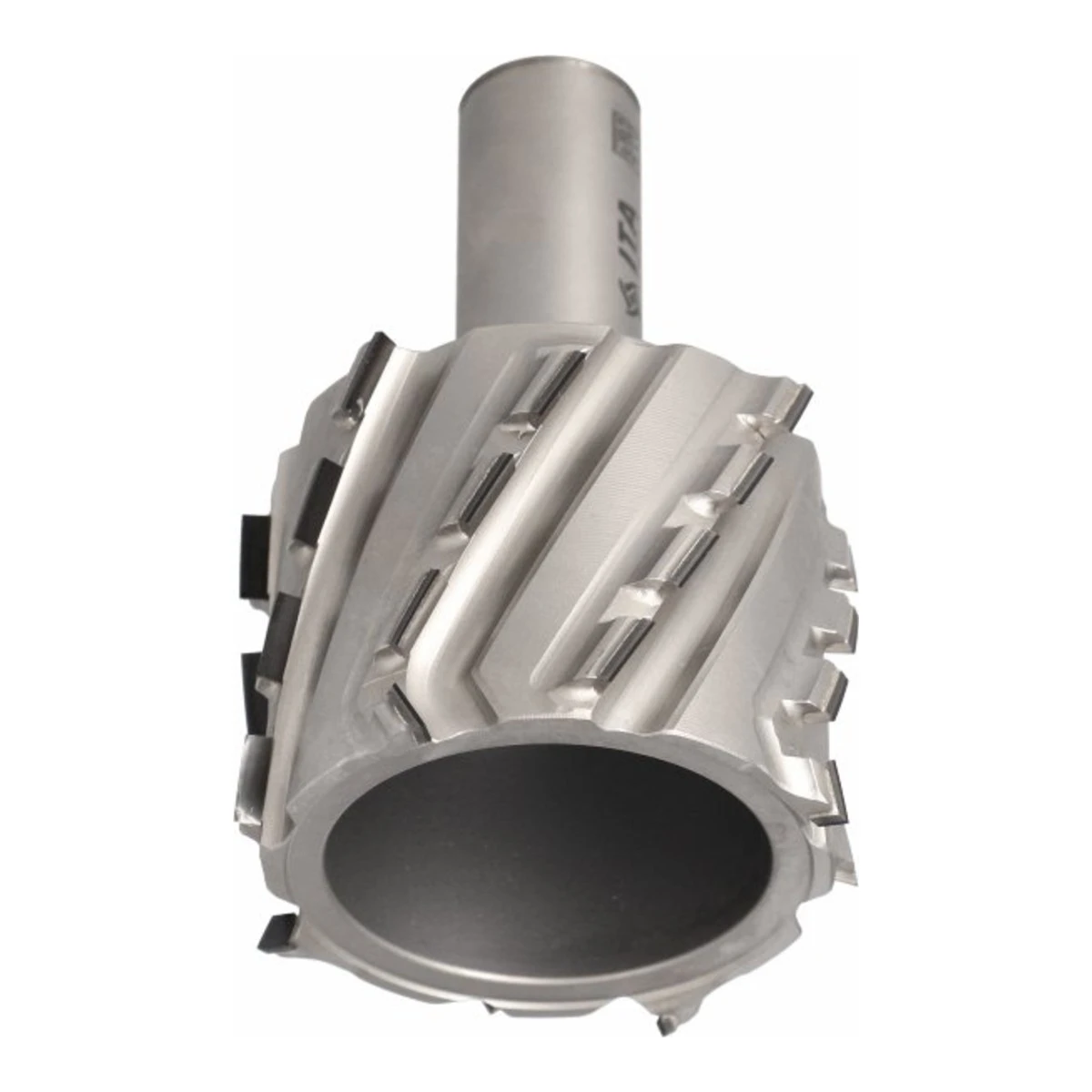

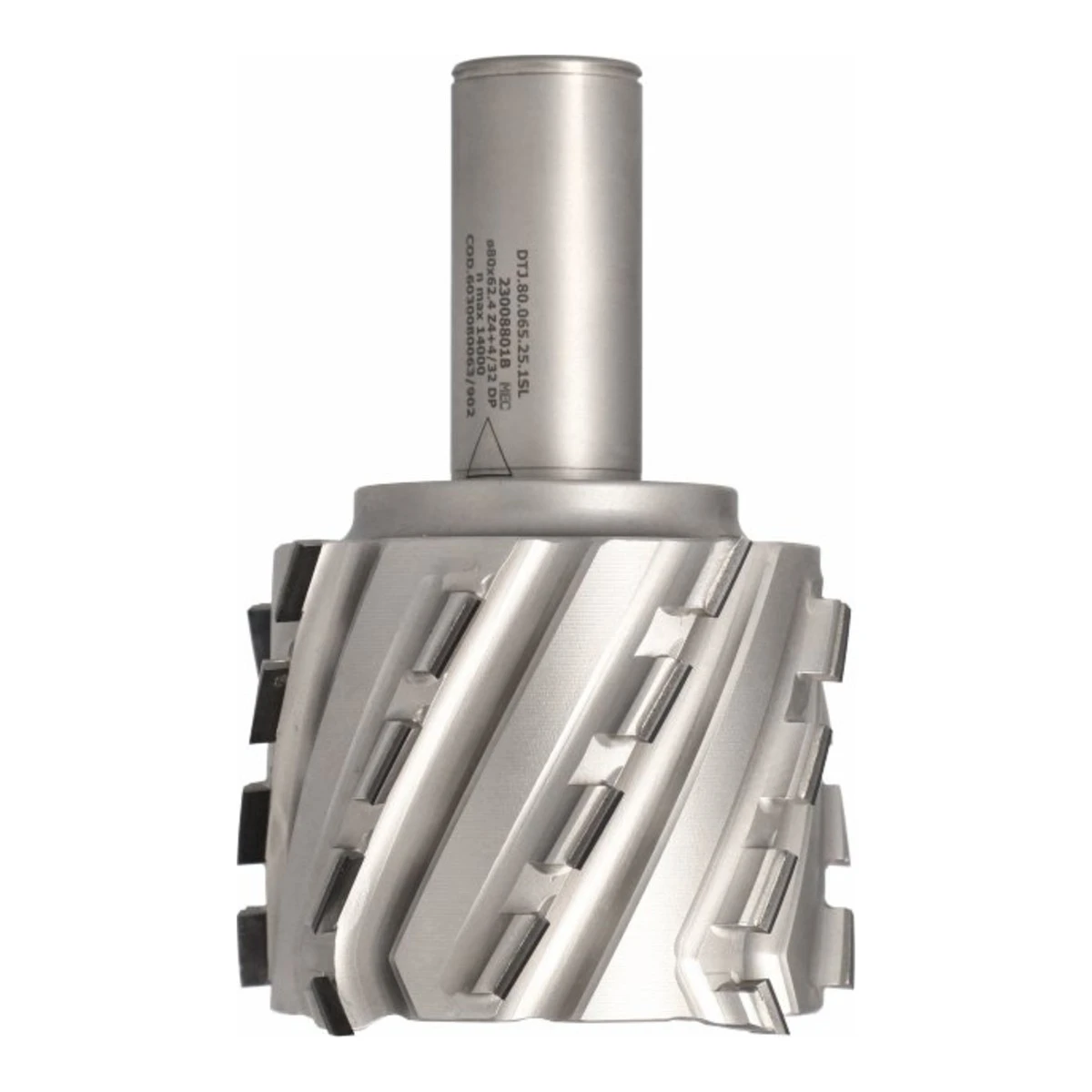

Frez diamentowy PCD ITA Tools DTJ Z4+4 - D 80 mm, I 65 mm, prawy i lewy

Przejdź do sekcji Opinie

Frezy PCD ITA Tools DTJ o dużej średnicy 80 mm i długości roboczej 65 mm, z układem Z4+4 i kątem osiowym 30°. Dostępne w wersji prawej (SR) i lewej (SL), chwyt 25 mm.

Przejdź do pełnego opisu

5 875,90 zł

Wybierz wariant produktu:

Poszczególne warianty mogą różnić się ceną

Symbol

Wybierz

DTJ.80.065.25.1SL (D 80 mm, I 65 mm, S 25 mm, Z 4+4)

DTJ.80.065.25.1SR (D 80 mm, I 65 mm, S 25 mm, Z 4+4)

Ilość

szt.

Dostępność:

duża ilość

Czas wysyłki: 14 dni

Gwarancja 24 miesiące na zakupione produkty
Zwrot do 30 dni pieniądze w 3 dni
Oryginalne produkty znanych marek
Doradztwo zadzwoń: 690 177 172
Karta techniczna Do pobrania w zakładce poniżej

Dostawa i odbiór

Wybrane produkty (oznaczone wysyłką w 24h) zamówione do 14:00 (InPost Paczkomaty i Kurier) wysyłamy tego samego dnia roboczego.
Darmowa wysyłka od 200 zł przy płatności z góry.
Odbiór osobisty: Sulejówek, Trakt Brzeski 56, pon.-pt. 8:00-16:00.

Czas i koszty dostawy

Opis

ITA Tools

Frez diamentowy DTJ

DTJ.80.065 to frezy PCD ITA Tools o średnicy 80 mm i długości roboczej 65 mm, z czterema ostrzami w dwóch rzędach (Z4+4) ustawionymi pod kątem osiowym 30°. Płytka ma wysokość H 4 mm, chwyt 25 x 50 mm. Frez występuje w parze: wersja prawa (SR) i lewa (SL). W ofercie producenta seria należy do grupy frezów o zwiększonym kącie osiowym DTD/DTI/DTJ; katalog ITA Tools podaje dla rodziny DTJ korpus ze stali powyżej 28 HRC, frezowanie obwiedniowe i wręgowanie.

80 mm

Średnica D

65 mm

Długość robocza I

25 x 50 mm

Chwyt S

PCD, Z4+4

Ostrza

Warianty

Wybierz wariant

Każdy wiersz to jeden symbol - wybierasz go w polu "Symbol" nad przyciskiem koszyka.

Symbol	D [mm]	I [mm]	S [mm]	Z	H [mm]	Kier.
DTJ.80.065.25.1SL	80	65	25	4+4	4	LH
DTJ.80.065.25.1SR	80	65	25	4+4	4	RH

Wariant wybierasz w polu "Symbol" nad przyciskiem koszyka.

Zastosowania

Do czego go użyjesz

Do czego służy to narzędzie.

✓

Frezowanie obwiedniowe

Obróbka krawędzi grubych elementów na wysokości do 65 mm.

✓

Wręgowanie

Szerokie wręgi na krawędziach płyt i elementów klejonych.

✓

Płyty i sklejka

Katalog DTJ wymienia MDF, płyty wiórowe, sklejkę i ich wersje laminowane.

✓

Pary RH/LH

Prawy i lewy frez do obróbki z dwóch stron lub na dwóch wrzecionach.

Konstrukcja

Jak jest zbudowany

Najważniejsze cechy konstrukcji.

Z4+4

Ostrza

Osiem rzędów płytek PCD.

a 30°

Kąt osiowy

Ukośne ustawienie płytek.

D 80 / I 65

Wymiar

Duża średnica i wysokość robocza.

Parametry pracy

Dane techniczne według producenta ITA Tools.

80 mm

Średnica D

65 mm

Długość robocza I

25 x 50 mm

Chwyt S

PCD, Z4+4

Ostrza

30°

Kąt osiowy a

4 mm

Wysokość płytki H

⚠ Pracuj z osłonami maszyny i w środkach ochrony osobistej; przestrzegaj maksymalnych obrotów podanych przez producenta.

Dlaczego ITA Tools

✓Długość robocza 65 mm przy średnicy 80 mm

✓Układ Z4+4 - osiem ostrzy PCD do wydajnej pracy

✓Wersja prawa i lewa

✓Płytka H 4 mm z zapasem do ostrzenia

Na co uważać

✕Duża średnica i chwyt 25 mm - tylko do mocnych frezarek CNC

✕Wersje SR i SL nie są zamienne

✕Kąt osiowy 30° - mniejszy niż w DTD/DTI, choć producent kwalifikuje serię do tej grupy

Dane techniczne

Średnica D

80 mm

Długość robocza I

65 mm

Chwyt S

25 x 50 mm

Ostrza

PCD, Z4+4

Kąt osiowy a

30°

Wysokość płytki H

4 mm

Kierunek obrotów

DTJ.80.065.25.1SR - RH; DTJ.80.065.25.1SL - LH

Rodzina DTJ wg katalogu

korpus stal powyżej 28 HRC; frezowanie obwiedniowe, wręgowanie; MDF, płyty wiórowe i sklejka - także laminowane

Producent

ITA Tools (Polska)

Liczba wariantów

Skompletuj zestaw

Podaj profil (rysunek lub wymiary), materiał i maszynę - dobierzemy symbol z tej serii.

DTJ - ta karta

Frezy →

ITAZobacz: Frezy ↓

FAQ

Często zadawane pytania

Nie ma tu Twojego pytania? Zadzwoń: 690 177 172 - pomożemy dobrać frez.

Którą wersję wybrać - SR czy SL?

SR do wrzecion o obrotach prawych, SL - lewych. Na maszynach z dwoma wrzecionami często stosuje się parę.

Co oznacza Z4+4?

Cztery ostrza w dwóch rzędach płytek PCD przesuniętych względem siebie - ostrza pokrywają całą długość roboczą.

Czy frez diamentowy można ostrzyć?

Tak - płytki PCD ostrzy się w serwisie z odpowiednią szlifierką. Zapas na ostrzenie wyznacza wysokość płytki H podana przy każdym symbolu: im wyższa płytka, tym więcej ostrzeń. W katalogu ITA Tools płytka H2,5 to zwykle 2-3 ostrzenia, H3 3-4, H4 4-5, a H6 6-8 ostrzeń.

Czym frez PCD różni się od frezu z węglika (HM/VHM)?

Ostrza z polikrystalicznego diamentu (PCD, DIA) są znacznie twardsze od węglika, dlatego przy płytach laminowanych, MDF, HPL i materiałach ściernych zachowują ostrość wielokrotnie dłużej. Są droższe w zakupie, więc opłacają się przy pracy seryjnej na CNC.
