Frez diamentowy PCD do zaokrąglania górnej i dolnej krawędzi ITA Tools FDF - D 20-65 mm

Przejdź do sekcji Opinie

Frezy profilowe PCD ITA Tools FDF zaokrąglające krawędź jednocześnie z góry i z dołu (promień górny i dolny). 7 symboli o średnicy 20-65 mm na chwycie 20 mm, w tym frezy dobrane do płyt HPL 8, 12 i 13 mm.

Przejdź do pełnego opisu

1 314,90 zł

Wybierz wariant produktu:

Poszczególne warianty mogą różnić się ceną

Symbol

Wybierz

FDF.20.012.20.0SR (D 20/12 mm, I 12 mm, L 85 mm, S 20 mm)

FDF.20.013.20.0SR (D 20/12 mm, I 13 mm, L 85 mm, S 20 mm)

FDF.30.020.20.0SR (D 30/14 mm, I 20,2 mm, L 95 mm, S 20 mm)

FDF.30.022.20.0SR (D 30/22 mm, I 22 mm, L 90 mm, S 20 mm)

FDF.52.010.20.1SR (D 52/40 mm, L 70 mm, S 20 mm, Z 3)

FDF.65.030.20.1SR (D 65/49 mm, I 30 mm, L 115 mm, S 20 mm)

FDF.20.008.20.1SR (D 20 mm, I 8 mm, L 85 mm, S 20 mm)

Ilość

szt.

Dostępność:

duża ilość

Czas wysyłki: 48 godzin

Gwarancja 24 miesiące na zakupione produkty
Zwrot do 30 dni pieniądze w 3 dni
Oryginalne produkty znanych marek
Doradztwo zadzwoń: 690 177 172
Karta techniczna Do pobrania w zakładce poniżej

Dostawa i odbiór

Wybrane produkty (oznaczone wysyłką w 24h) zamówione do 14:00 (InPost Paczkomaty i Kurier) wysyłamy tego samego dnia roboczego.
Darmowa wysyłka od 200 zł przy płatności z góry.
Odbiór osobisty: Sulejówek, Trakt Brzeski 56, pon.-pt. 8:00-16:00.

Czas i koszty dostawy

Opis

ITA Tools

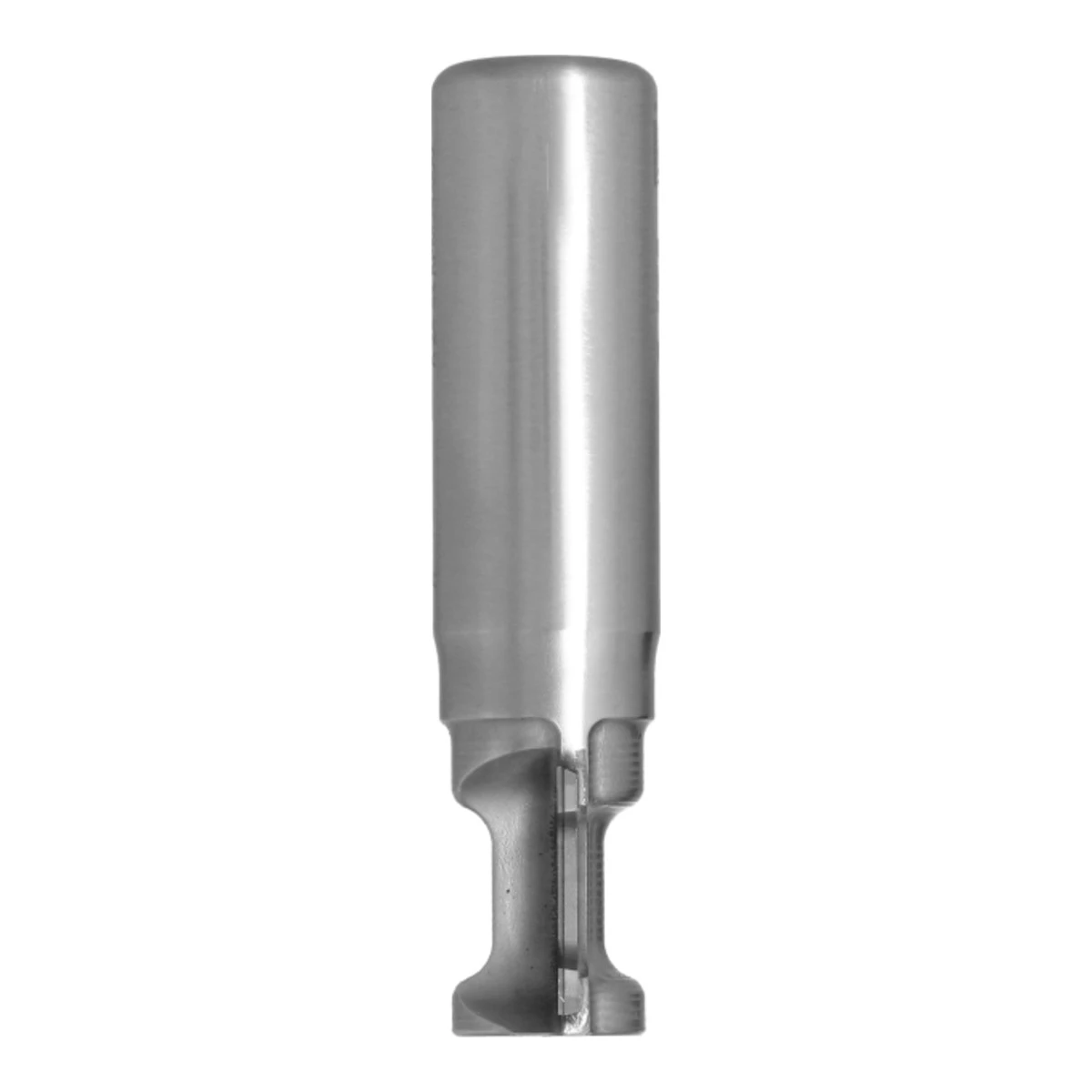

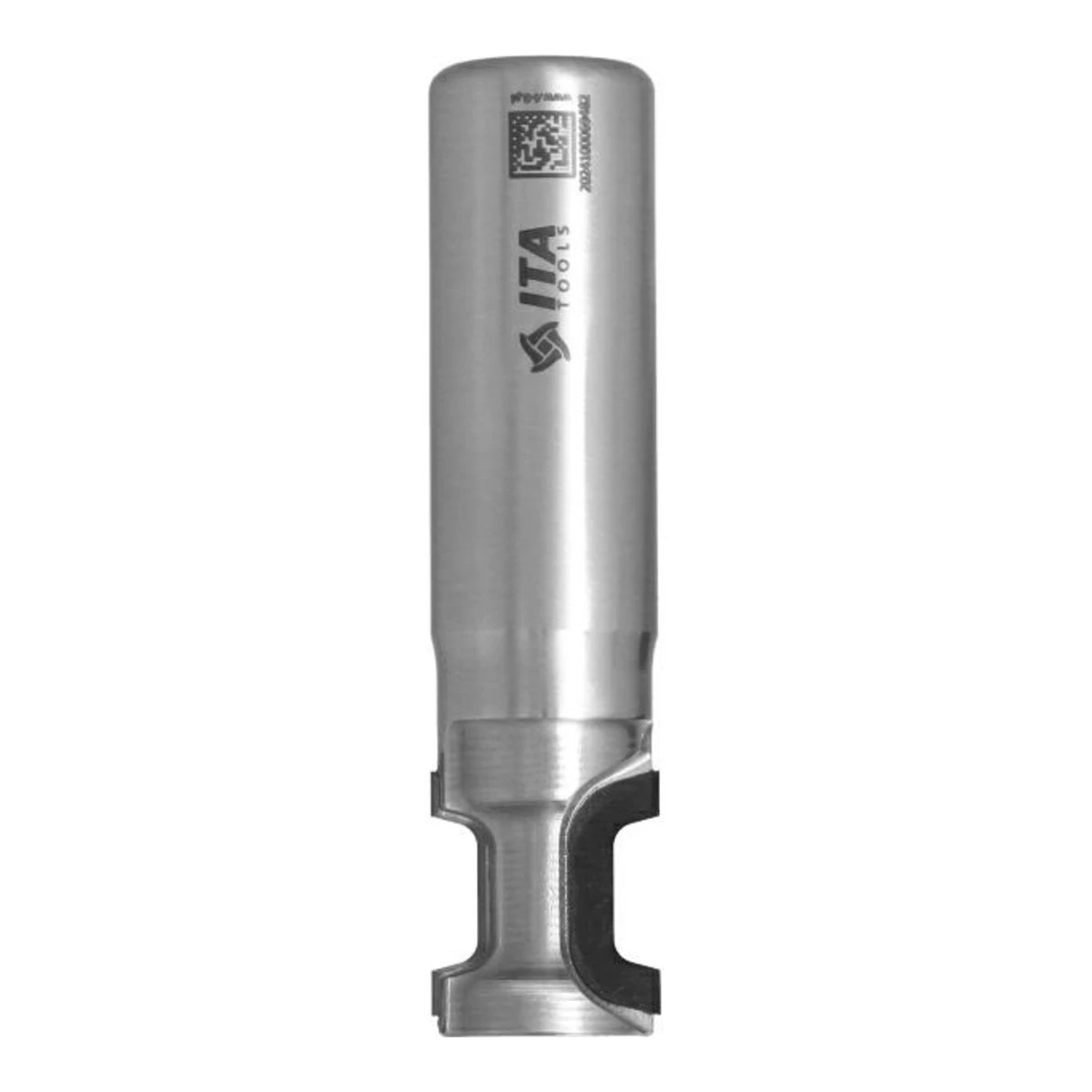

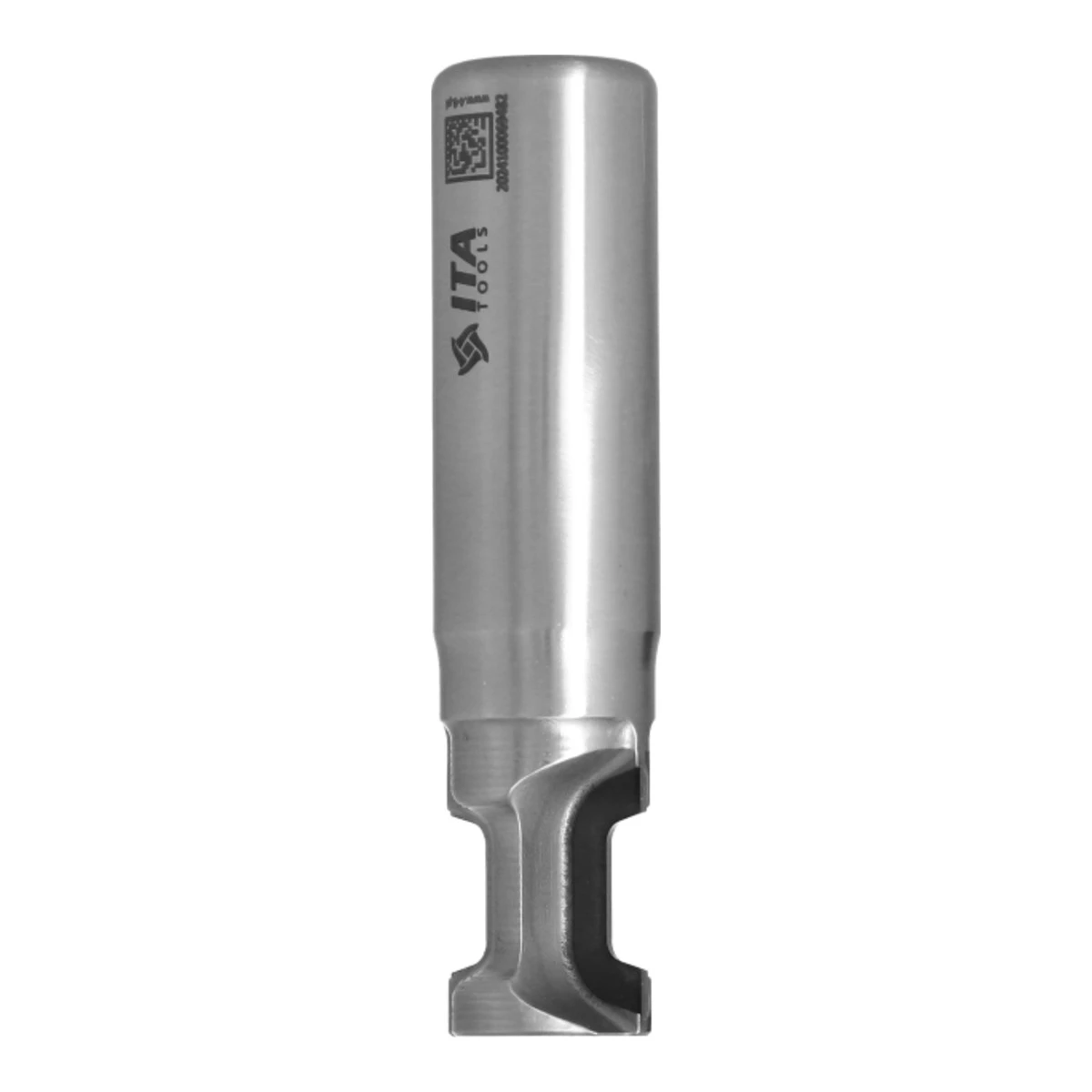

Frez diamentowy do zaokrąglania krawędzi FDF

FDF to frezy PCD ITA Tools do zaokrąglania krawędzi promieniem górnym i dolnym w jednym przejściu. Seria obejmuje 7 symboli o średnicy 20-65 mm, wszystkie na chwycie 20 mm. Trzy frezy są przygotowane pod konkretną grubość płyt HPL - 8 mm (FDF.20.008), 12 mm (FDF.20.012) i 13 mm (FDF.20.013), pozostałe mają promienie od R 2 do R 8 na wyższych krawędziach. Producent klasyfikuje serię także w narzędziach do kompozytów i tworzyw.

20-65 mm

Średnica D

1,6-12 mm (najczęściej R 2/2)

Promień R

8-30 mm

Długość robocza I

70-115 mm

Długość całkowita L

Warianty

Wybierz wariant

R 2/2 = promień górny/dolny; R 1,6/1,6/12 = dwa promienie krawędzi i promień profilu.

Symbol	D [mm]	I [mm]	L [mm]	S [mm]	Z	R [mm]	H [mm]
FDF.20.012.20.0SR	20/12	12	85	20	2	2/2	4
FDF.20.013.20.0SR	20/12	13	85	20	2	2/2	4
FDF.30.020.20.0SR	30/14	20,2	95	20	2	6	3
FDF.30.022.20.0SR	30/22	22	90	20	2	2	4,0
FDF.52.010.20.1SR	52/40	-	70	20	3	-	4,0
FDF.65.030.20.1SR	65/49	30	115	20	2	8/8	4
FDF.20.008.20.1SR	20	8	85	20	2	1,6/1,6/12	4

Wariant wybierasz w polu "Symbol" nad przyciskiem koszyka.

Zastosowania

Do czego go użyjesz

Do czego służy to narzędzie.

✓

Blaty i płyty HPL

Obustronne zaokrąglenie krawędzi płyt HPL 8, 12 i 13 mm - frezy FDF.20.0xx.

✓

Półki i fronty

Zaokrąglenie R 2/2 krawędzi płyt laminowanych i MDF w jednym przejściu.

✓

Grubsze elementy

FDF.65.030 z promieniami R 8/8 i długością roboczą 30 mm do grubych krawędzi.

✓

Kompozyty i tworzywa

Producent przypisuje serię także do obróbki kompozytów i tworzyw sztucznych.

Konstrukcja

Jak jest zbudowany

Najważniejsze cechy konstrukcji.

PCD

Ostrza

Płytki diamentowe Z2 lub Z3.

R góra/dół

Profil

Dwa promienie zaokrąglenia w jednym przejściu.

S 20 mm

Chwyt

Wspólny chwyt dla wszystkich symboli serii.

Parametry pracy

Dane techniczne według producenta ITA Tools.

20-65 mm

Średnica D

1,6-12 mm (najczęściej R 2/2)

Promień R

8-30 mm

Długość robocza I

70-115 mm

Długość całkowita L

20 x 40, 20 x 50 mm

Chwyt S

PCD, Z2, Z3

Ostrza

3-4 mm

Wysokość płytki H

⚠ Pracuj z osłonami maszyny i w środkach ochrony osobistej; przestrzegaj maksymalnych obrotów podanych przez producenta.

Dlaczego ITA Tools

✓Promień górny i dolny w jednym narzędziu i jednym przejściu

✓Gotowe wersje pod HPL 8, 12 i 13 mm

✓Jednolity chwyt 20 mm w całej serii

✓Płytki PCD H 3-4 mm do wielokrotnego ostrzenia

✓Polerowana tylna krawędź płytki diamentowej zmniejsza przywieranie wiórów, a głębokie kanały ułatwiają ich usuwanie (cechy rodziny frezów DIA ITA Tools wg katalogu)

Na co uważać

✕Frez jest dopasowany do grubości materiału - przy innej grubości płyty promienie nie spotkają się prawidłowo

✕Narzędzie do frezarek CNC i maszyn ze stabilnym mocowaniem w oprawce - nie do wiertarek ani lekkich frezarek ręcznych

✕PCD nie służy do stali ani drewna z metalowymi wtrąceniami (gwoździe, zszywki) - kontakt z metalem wykrusza płytki

Dane techniczne

Średnica D

20-65 mm

Promień R

1,6-12 mm (najczęściej R 2/2)

Długość robocza I

8-30 mm

Długość całkowita L

70-115 mm

Chwyt S

20 x 40, 20 x 50 mm

Ostrza

PCD, Z2, Z3

Wysokość płytki H

3-4 mm

Kierunek obrotów

RH (prawe); FDF.30.022 - pozytyw

Dedykowana grubość HPL

FDF.20.008 - 8 mm; FDF.20.012 - 12 mm; FDF.20.013 - 13 mm

Profil FDF.52.010

I wg producenta: R10, Z3

Producent

ITA Tools (Polska)

Liczba wariantów

Skompletuj zestaw

Podaj profil (rysunek lub wymiary), materiał i maszynę - dobierzemy symbol z tej serii.

FDF - ta karta

Frezy →

ITAZobacz: Frezy ↓

FAQ

Często zadawane pytania

Nie ma tu Twojego pytania? Zadzwoń: 690 177 172 - pomożemy dobrać frez.

Który frez do HPL 12 mm?

FDF.20.012.20.0SR - w ofercie producenta opisany jako frez do HPL 12 mm, promień R 2/2. Dla HPL 13 mm - FDF.20.013, dla 8 mm - FDF.20.008.

Co oznacza R 2/2?

Promień górny 2 mm i promień dolny 2 mm.

Czy frez pasuje do frezarki ręcznej?

Chwyt 20 mm i średnice do 65 mm przewidziano do frezarek CNC z oprawkami 20 mm.

Czy frez diamentowy można ostrzyć?

Tak - płytki PCD ostrzy się w serwisie z odpowiednią szlifierką. Zapas na ostrzenie wyznacza wysokość płytki H podana przy każdym symbolu: im wyższa płytka, tym więcej ostrzeń. W katalogu ITA Tools płytka H2,5 to zwykle 2-3 ostrzenia, H3 3-4, H4 4-5, a H6 6-8 ostrzeń.

Czym frez PCD różni się od frezu z węglika (HM/VHM)?

Ostrza z polikrystalicznego diamentu (PCD, DIA) są znacznie twardsze od węglika, dlatego przy płytach laminowanych, MDF, HPL i materiałach ściernych zachowują ostrość wielokrotnie dłużej. Są droższe w zakupie, więc opłacają się przy pracy seryjnej na CNC.
