Producent: ITA Tools (przejdź do produktów)

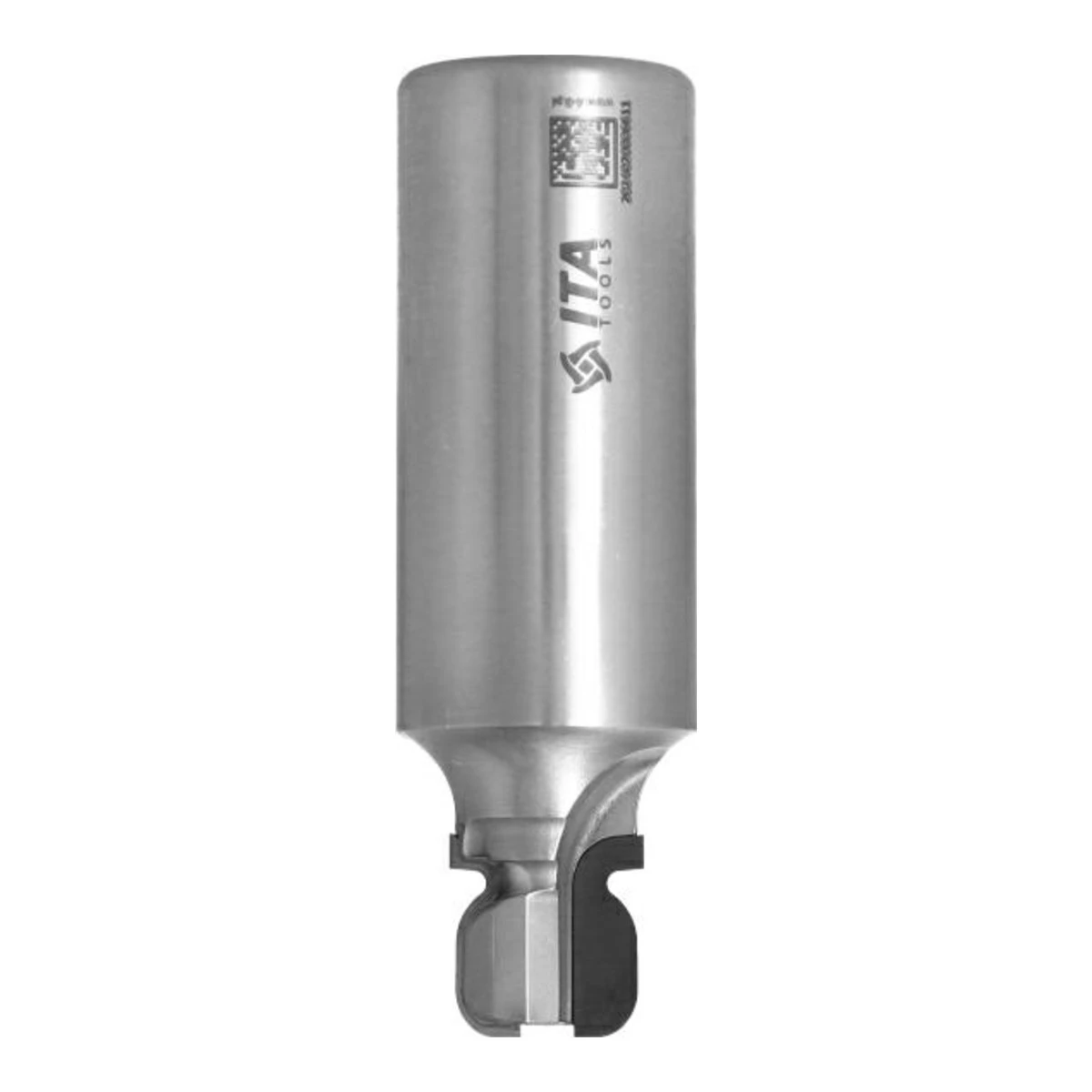

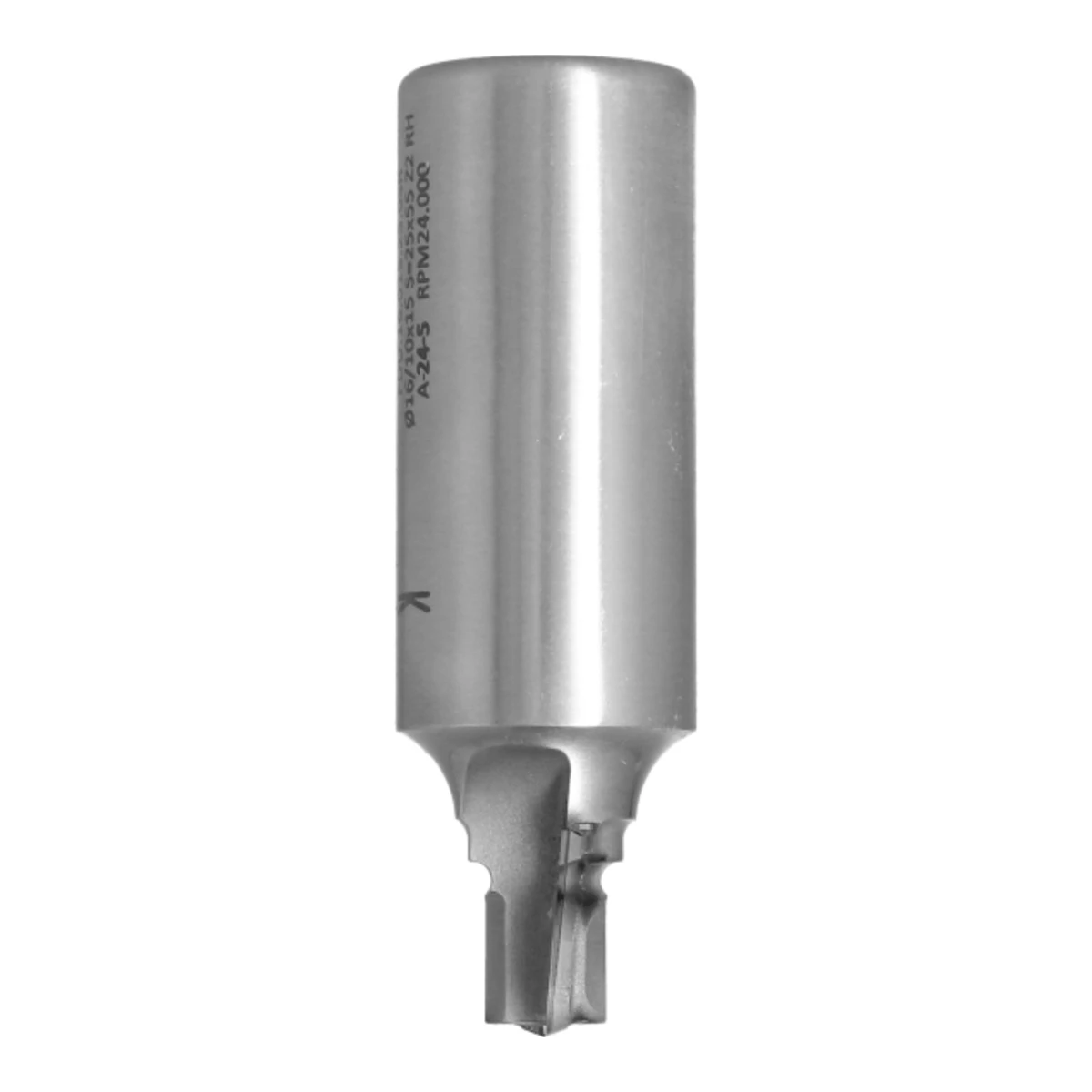

Frez diamentowy PCD do uchwytów wpuszczanych i pochwytów ITA Tools FDU - D 16-86 mm

Przejdź do sekcji Opinie

Frezy profilowe PCD ITA Tools FDU do frezowania pochwytów i uchwytów wpuszczanych w frontach meblowych. 11 symboli o średnicy 16-86 mm, profile złożone z kilku promieni, m.in. profile BORNEO i TOKYO.

Przejdź do pełnego opisu

1 314,90 zł

Wybierz wariant produktu:

Poszczególne warianty mogą różnić się ceną

Symbol

Wybierz

FDU.16.015.25.0SR (D 16/10 mm, I 15 mm, L 80 mm, S 25 mm)

FDU.19.014.16.0SR (D 19,05/9,5 mm, I 14 mm, L 75 mm, S 16 mm)

FDU.25.014.16.0SR (D 25/11 mm, I 14 mm, L 80 mm, S 16 mm)

FDU.30.014.16.0SR (D 30,2/17 mm, I 14,5 mm, L 85 mm, S 16 mm)

FDU.35.143.12.0SR (D 35/18,58 mm, I 14,3 mm, L 78 mm, S 12 mm)

FDU.40.015.20.2SR (D 40/16,8 mm, I 15 mm, S 20 mm, Z 2)

FDU.40.030.20.0SR (D 40,7/20 mm, I 30 mm, L 90 mm, S 20 mm)

FDU.50.015.20.1SR (D 50/31,9 mm, I 15,3 mm, L 90 mm, S 20 mm)

FDU.50.018.25.0SR (D 50 mm, I 18 mm, L 90 mm, S 25 mm)

FDU.72.021.20.0SR (D 72,5/20 mm, I 21 mm, L 90 mm, S 20 mm)

FDU.86.019.20.1SR (D 86/20 mm, I 19 mm, L 95 mm, S 20 mm)

Ilość

szt.

Dostępność:

duża ilość

Czas wysyłki: 48 godzin

Gwarancja 24 miesiące na zakupione produkty
Zwrot do 30 dni pieniądze w 3 dni
Oryginalne produkty znanych marek
Doradztwo zadzwoń: 690 177 172
Karta techniczna Do pobrania w zakładce poniżej

Dostawa i odbiór

Wybrane produkty (oznaczone wysyłką w 24h) zamówione do 14:00 (InPost Paczkomaty i Kurier) wysyłamy tego samego dnia roboczego.
Darmowa wysyłka od 200 zł przy płatności z góry.
Odbiór osobisty: Sulejówek, Trakt Brzeski 56, pon.-pt. 8:00-16:00.

Czas i koszty dostawy

Opis

ITA Tools

Frez diamentowy do pochwytów FDU

FDU to frezy PCD ITA Tools do pochwytów i uchwytów wpuszczanych - frezują profil uchwytu bezpośrednio w krawędzi lub płaszczyźnie frontu meblowego. 11 symboli o średnicy 16-86 mm ma złożone profile (np. R 1,8/4,2/6,1, R 5,2/R 3,5 z kątem 15°). W ofercie producenta są nazwane profile BORNEO (FDU.72.021) i TOKYO (FDU.86.019), frez wiercący FDU.40.015 oraz FDU.19.014 z odnośnikiem do CMT 955.102.11DIA.

16-86 mm

Średnica D

0,6-14,75 mm

Promienie profilu R

14-30 mm

Długość robocza I

75-95 mm

Długość całkowita L

Warianty

Wybierz wariant

Każdy wiersz to jeden symbol - wybierasz go w polu "Symbol" nad przyciskiem koszyka.

Symbol	D [mm]	I [mm]	L [mm]	S [mm]	Z	R [mm]	H [mm]

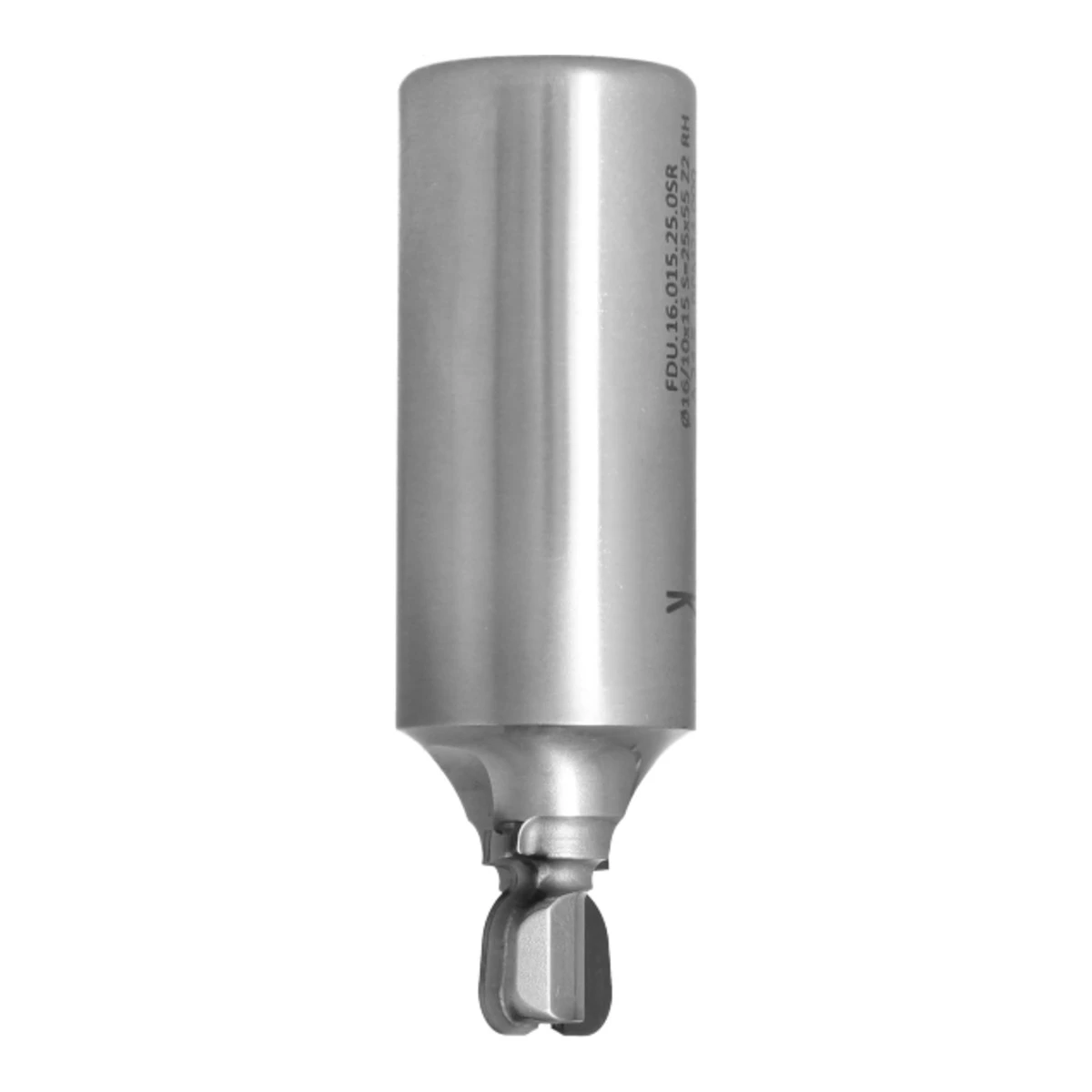

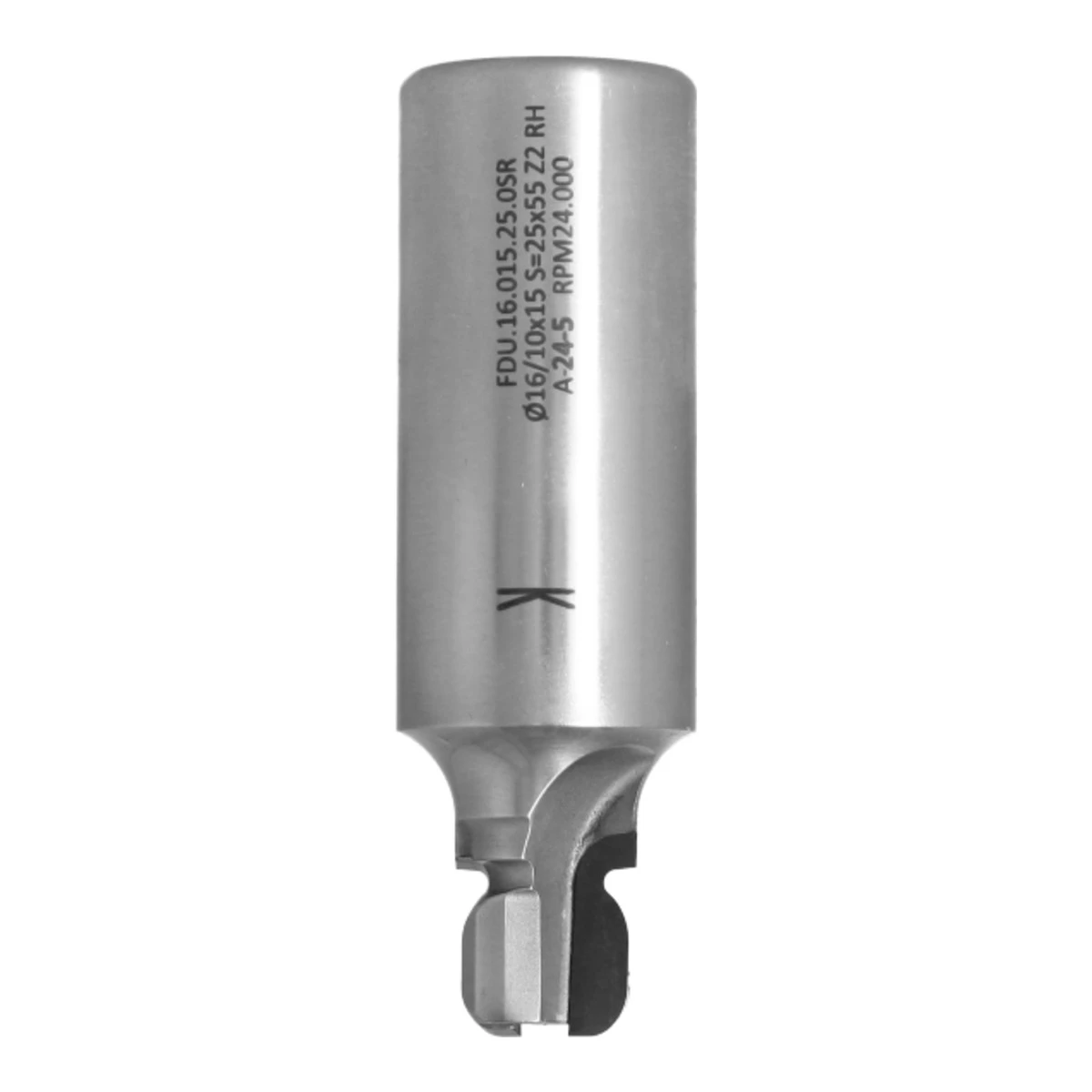

FDU.16.015.25.0SR	16/10	15	80	25	2	-	4,0
FDU.19.014.16.0SR	19,05/9,5	14	75	16	2	2,4/4,76	3,0
FDU.25.014.16.0SR	25/11	14	80	16	2	1/4,37	4,0
FDU.30.014.16.0SR	30,2/17	14,5	85	16	2	5,6	4,0
FDU.35.143.12.0SR	35/18,58	14,3	78	12	2	5,2	4,0
FDU.40.015.20.2SR	40/16,8	15	-	20	2	1,5	4,0
FDU.40.030.20.0SR	40,7/20	30	90	20	2+2	0,6	4,0
FDU.50.015.20.1SR	50/31,9	15,3	90	20	2	1,8/4,2/6,1	4,0
FDU.50.018.25.0SR	50	18	90	25	2	2/7	4,0
FDU.72.021.20.0SR	72,5/20	21	90	20	2+2	3/4,8/2	4,0
FDU.86.019.20.1SR	86/20	19	95	20	2+2	4	4,0

Wariant wybierasz w polu "Symbol" nad przyciskiem koszyka.

Zastosowania

Do czego go użyjesz

Do czego służy to narzędzie.

✓

Pochwyt w froncie

Frezowanie uchwytu wpuszczanego w górnej lub bocznej krawędzi frontu - bez okuć.

✓

Fronty bezuchwytowe

Profile BORNEO i TOKYO do kuchni i szaf w stylu bezuchwytowym.

✓

Wybranie od płaszczyzny

FDU.40.015 jako frez wiercący zagłębia się osiowo w front.

✓

MDF i płyty laminowane

Ostrza PCD zachowują ostry profil przy seryjnej produkcji frontów.

Konstrukcja

Jak jest zbudowany

Najważniejsze cechy konstrukcji.

PCD

Ostrza

Z2 lub Z2+2 płytek diamentowych.

Profil

Kształt

Złożone profile pochwytów z kilku promieni.

H 3-4

Wysokość płytki

Zapas PCD na ostrzenie.

Parametry pracy

Dane techniczne według producenta ITA Tools.

16-86 mm

Średnica D

0,6-14,75 mm

Promienie profilu R

14-30 mm

Długość robocza I

75-95 mm

Długość całkowita L

12, 16, 20, 25 mm

Chwyt S

PCD, Z2, Z2+2

Ostrza

3,0-4,0 mm

Wysokość płytki H

⚠ Pracuj z osłonami maszyny i w środkach ochrony osobistej; przestrzegaj maksymalnych obrotów podanych przez producenta.

Dlaczego ITA Tools

✓Gotowe profile uchwytów - bez kupowania okuć

✓Złożone profile z kilku promieni w jednym narzędziu

✓Wersje Z2+2 do szybszej pracy

✓Płytki PCD H 3-4 mm

✓Polerowana tylna krawędź płytki diamentowej zmniejsza przywieranie wiórów, a głębokie kanały ułatwiają ich usuwanie (cechy rodziny frezów DIA ITA Tools wg katalogu)

Na co uważać

✕Profil uchwytu jest stały - każdy kształt pochwytu to osobny symbol

✕Narzędzie do frezarek CNC i maszyn ze stabilnym mocowaniem w oprawce - nie do wiertarek ani lekkich frezarek ręcznych

✕PCD nie służy do stali ani drewna z metalowymi wtrąceniami (gwoździe, zszywki) - kontakt z metalem wykrusza płytki

Dane techniczne

Średnica D

16-86 mm

Promienie profilu R

0,6-14,75 mm

Długość robocza I

14-30 mm

Długość całkowita L

75-95 mm

Chwyt S

12, 16, 20, 25 mm

Ostrza

PCD, Z2, Z2+2

Wysokość płytki H

3,0-4,0 mm

Kierunek obrotów

RH (prawe)

Nazwy profili producenta

FDU.72.021 - BORNEO; FDU.86.019 - TOKYO

Uwagi

FDU.40.015 - wiercący; FDU.19.014 - odnośnik CMT 955.102.11DIA

Producent

ITA Tools (Polska)

Liczba wariantów

Skompletuj zestaw

Podaj profil (rysunek lub wymiary), materiał i maszynę - dobierzemy symbol z tej serii.

FDU - ta karta

Frezy →

ITAZobacz: Frezy ↓

FAQ

Często zadawane pytania

Nie ma tu Twojego pytania? Zadzwoń: 690 177 172 - pomożemy dobrać frez.

Jak dobrać profil pochwytu?

Najlepiej przyślij rysunek lub zdjęcie uchwytu i grubość frontu - porównamy z profilami FDU.

Co oznaczają BORNEO i TOKYO?

To nazwy profili przypisane w ITA Tools do symboli FDU.72.021 i FDU.86.019.

Czy frez nadaje się do MDF?

Tak - pochwyty frezuje się najczęściej w MDF i płytach laminowanych.

Czy frez diamentowy można ostrzyć?

Tak - płytki PCD ostrzy się w serwisie z odpowiednią szlifierką. Zapas na ostrzenie wyznacza wysokość płytki H podana przy każdym symbolu: im wyższa płytka, tym więcej ostrzeń. W katalogu ITA Tools płytka H2,5 to zwykle 2-3 ostrzenia, H3 3-4, H4 4-5, a H6 6-8 ostrzeń.
