Frez diamentowy PCD do rowkowania ITA Tools FDR - D 19,5-90 mm

Przejdź do sekcji Opinie

Frezy PCD ITA Tools FDR do rowkowania - tarczowe frezy rowkowe na chwycie. 5 symboli o średnicy 19,5-90 mm: frezy z łamaczem wióra D 35 mm oraz zestawy FDR.90 SET w wersji prawej i lewej, przypisane przez producenta także do połączeń FixChip.

Przejdź do pełnego opisu

1 159,90 zł

Wybierz wariant produktu:

Poszczególne warianty mogą różnić się ceną

Symbol

Wybierz

FDR.19.002.10.0SR (D 19,5 mm, I 3 mm, L 78 mm, S 10 mm)

FDR.35.006.08.RSR (D 35 mm, I 6 mm, L 55 mm, S 8 mm)

FDR.35.006.12.RSR (D 35 mm, I 6 mm, L 65 mm, S 12 mm)

FDR.90.555.20.0SL (D 90/16 mm, I 7,5/48 mm, L 120 mm, S 20 mm)

FDR.90.555.20.0SR (D 90/16 mm, I 7,5/48 mm, L 120 mm, S 20 mm)

Ilość

szt.

Dostępność:

duża ilość

Czas wysyłki: 48 godzin

Gwarancja 24 miesiące na zakupione produkty
Zwrot do 30 dni pieniądze w 3 dni
Oryginalne produkty znanych marek
Doradztwo zadzwoń: 690 177 172
Karta techniczna Do pobrania w zakładce poniżej

Dostawa i odbiór

Wybrane produkty (oznaczone wysyłką w 24h) zamówione do 14:00 (InPost Paczkomaty i Kurier) wysyłamy tego samego dnia roboczego.
Darmowa wysyłka od 200 zł przy płatności z góry.
Odbiór osobisty: Sulejówek, Trakt Brzeski 56, pon.-pt. 8:00-16:00.

Czas i koszty dostawy

Opis

ITA Tools

Frez diamentowy do rowkowania FDR

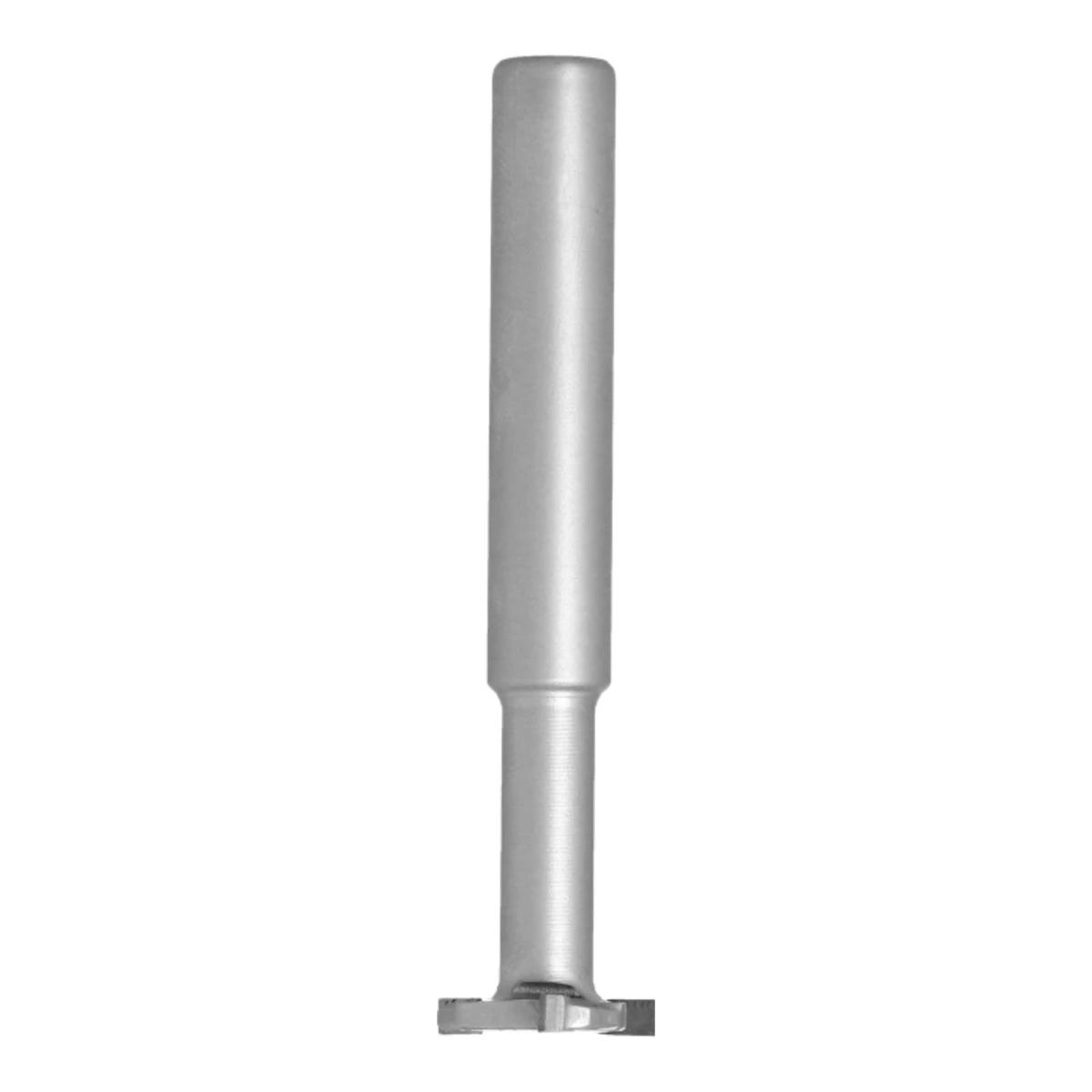

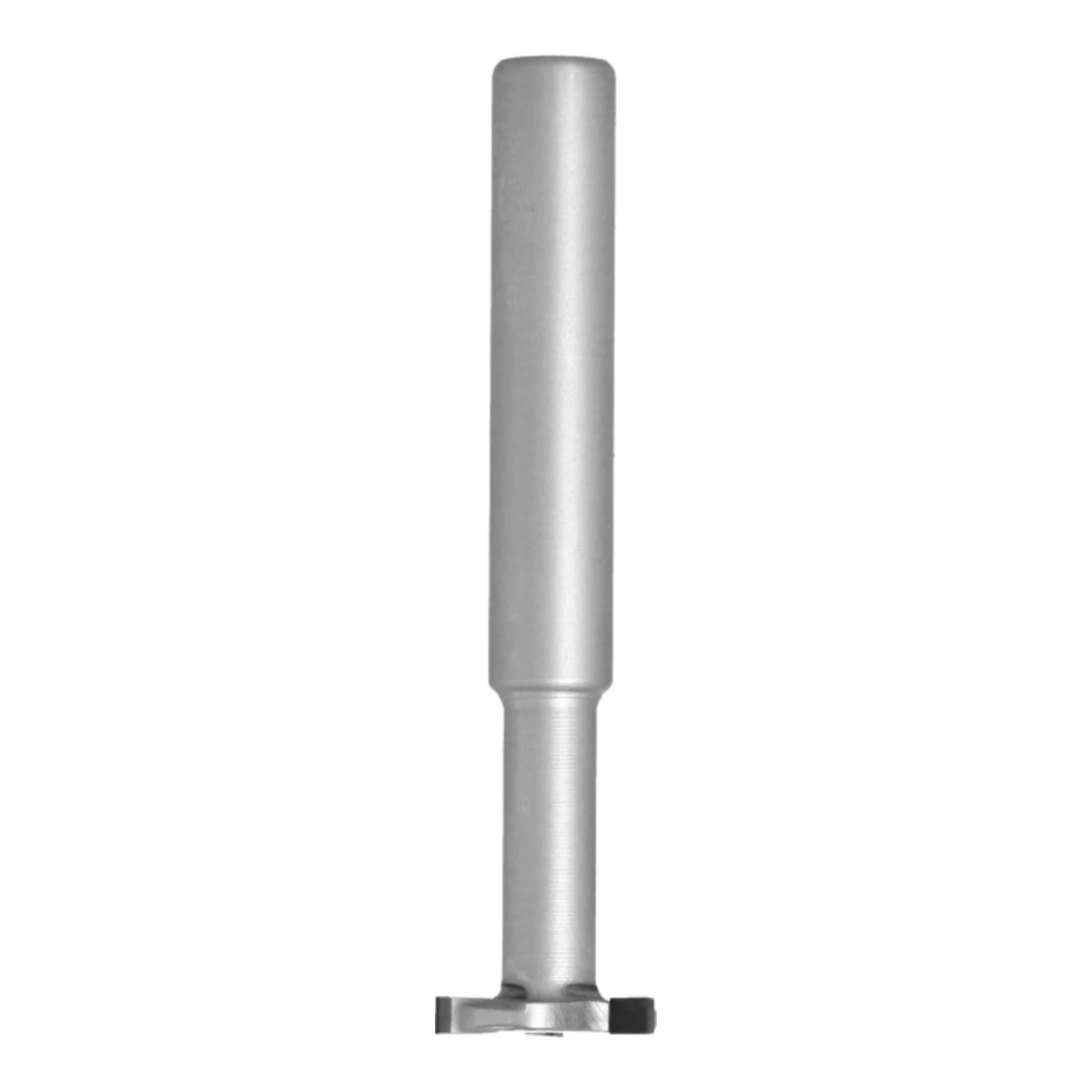

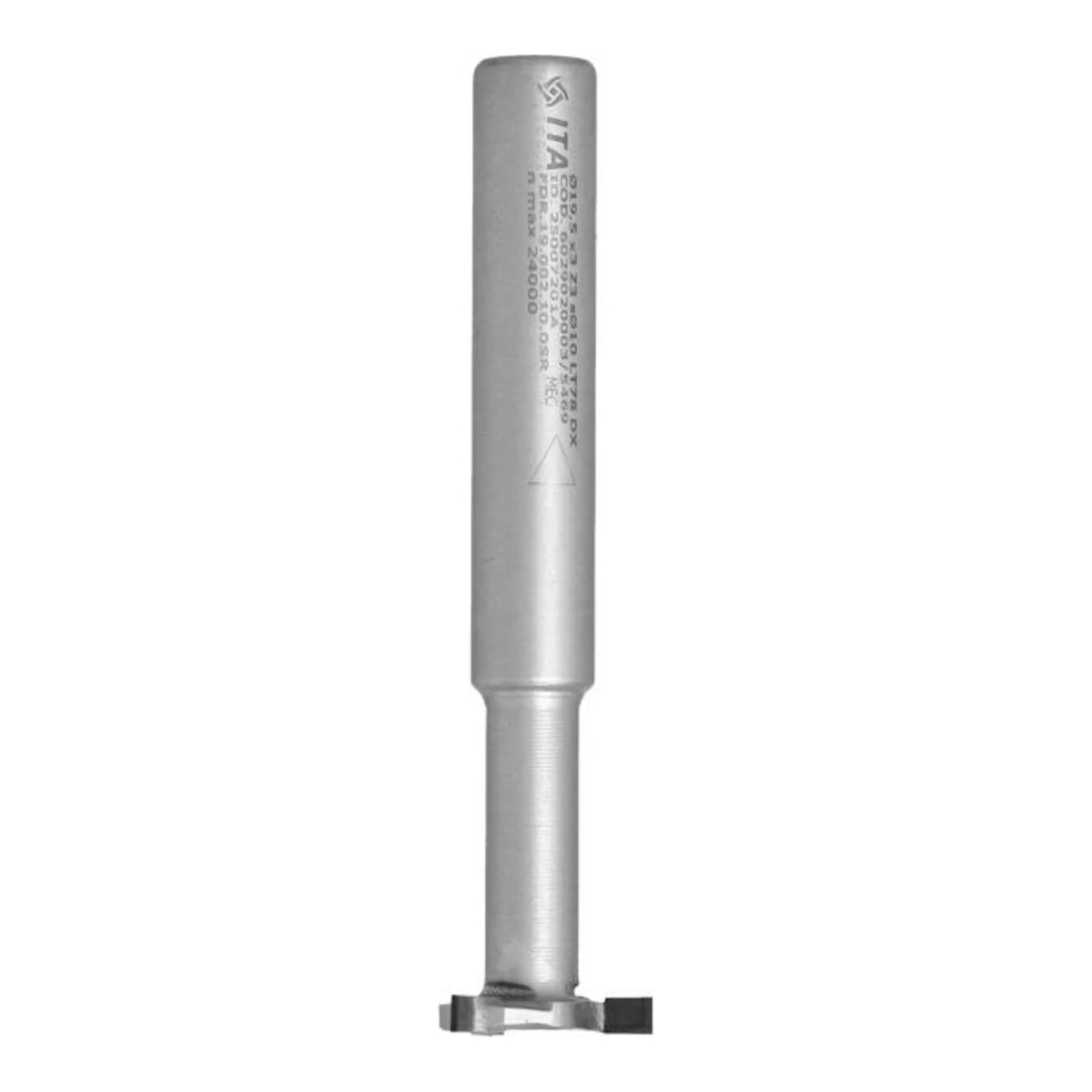

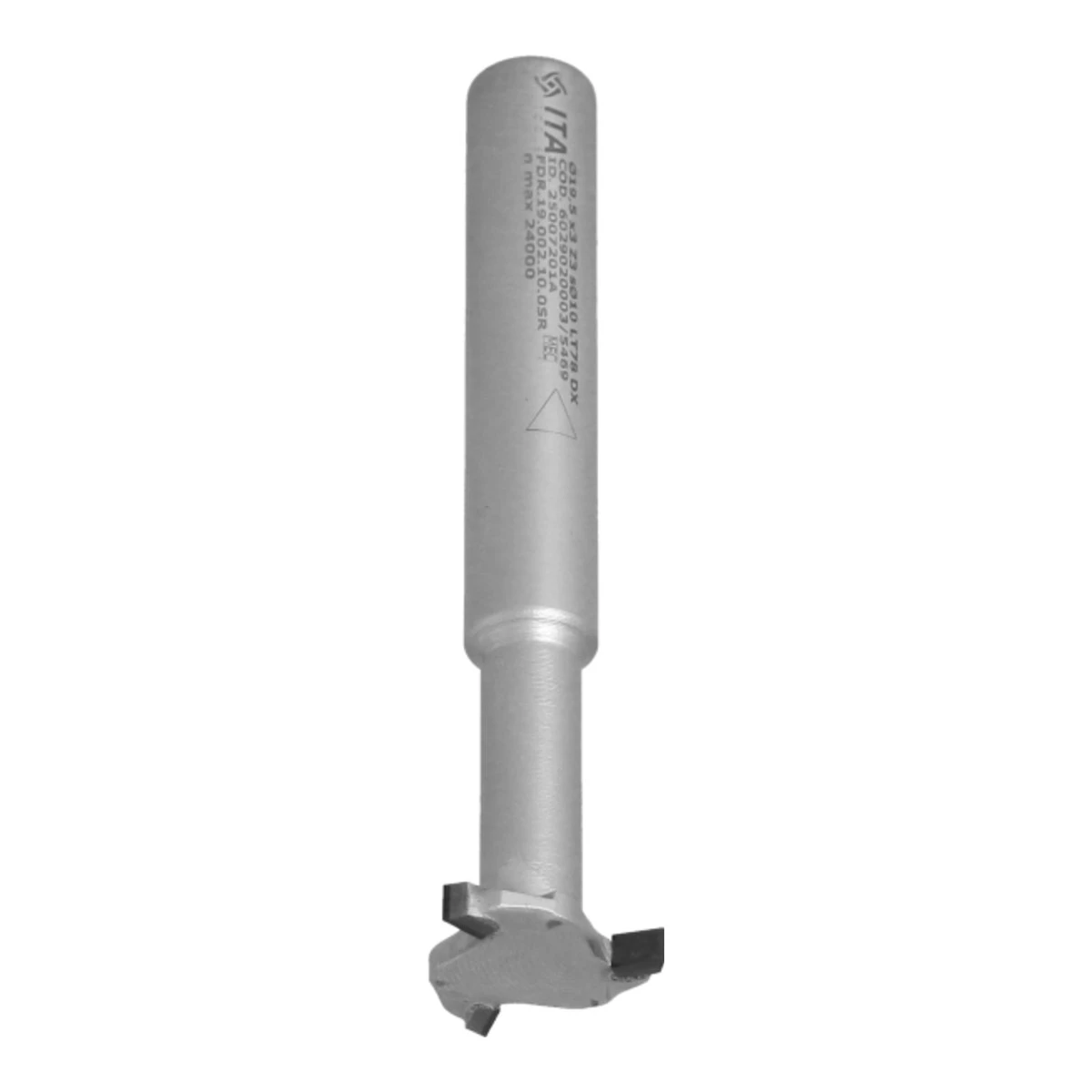

FDR to frezy PCD ITA Tools do rowkowania - wykonują rowki boczne w krawędzi lub płaszczyźnie płyty. W serii są: FDR.19.002 (D 19,5 mm, I 3 mm, Z3), dwa frezy D 35 mm z łamaczem wióra (Z2+2, chwyt 8 lub 12 mm) oraz zestaw FDR.90.555 SET D 90/16 mm w wersji prawej (SR) i lewej (SL). Producent przypisuje serię także do narzędzi do połączeń meblowych FixChip.

19,5-90 mm

Średnica D

3-6 mm (SET: 7,5/48 mm)

Długość robocza I

55-120 mm

Długość całkowita L

8 x 45, 10 x 50, 12 x 40, 20 x 50 mm

Chwyt S

Warianty

Wybierz wariant

Każdy wiersz to jeden symbol - wybierasz go w polu "Symbol" nad przyciskiem koszyka.

Symbol	D [mm]	I [mm]	L [mm]	S [mm]	Z	H [mm]	Kier.
FDR.19.002.10.0SR	19,5	3	78	10	3	4,0	RH
FDR.35.006.08.RSR	35	6	55	8	2+2	3,0/4,0	RH
FDR.35.006.12.RSR	35	6	65	12	2+2	3,0/4,0	RH
FDR.90.555.20.0SL	90/16	7,5/48	120	20	6/2+2	6/4,5	LH
FDR.90.555.20.0SR	90/16	7,5/48	120	20	6/2+2	6/4,5	RH

Wariant wybierasz w polu "Symbol" nad przyciskiem koszyka.

Zastosowania

Do czego go użyjesz

Do czego służy to narzędzie.

✓

Rowki w krawędzi płyty

Wąskie rowki pod plecy, dna szuflad i wpusty w płytach meblowych.

✓

Połączenia FixChip

Producent przypisuje serię do narzędzi do połączeń meblowych FixChip.

✓

Rowkowanie z kontrolą wióra

FDR.35 z łamaczem wióra - krótszy wiór i lepsze odprowadzanie.

✓

Pary prawy/lewy

Zestawy FDR.90 SET w wersji RH i LH do obróbki elementów lustrzanych.

Konstrukcja

Jak jest zbudowany

Najważniejsze cechy konstrukcji.

PCD

Ostrza

Z3, Z2+2 lub zestaw Z6/2+2.

Łamacz

Wiór

FDR.35 z łamaczem wióra.

RH / LH

Obroty

Zestaw SET w wersji prawej i lewej.

Parametry pracy

Dane techniczne według producenta ITA Tools.

19,5-90 mm

Średnica D

3-6 mm (SET: 7,5/48 mm)

Długość robocza I

55-120 mm

Długość całkowita L

8 x 45, 10 x 50, 12 x 40, 20 x 50 mm

Chwyt S

PCD, Z3, Z2+2, SET Z6/2+2

Ostrza

3,0-6 mm

Wysokość płytki H

⚠ Pracuj z osłonami maszyny i w środkach ochrony osobistej; przestrzegaj maksymalnych obrotów podanych przez producenta.

Dlaczego ITA Tools

✓Łamacz wióra w frezach FDR.35

✓Zestaw FDR.90 dostępny w wersji prawej i lewej

✓Płytki PCD do H 6 mm w zestawie SET - duży zapas na ostrzenie

✓Chwyty od 8 do 20 mm

Na co uważać

✕Wersje SET SR i SL nie są zamienne - kierunek obrotów musi odpowiadać wrzecionu

✕Szerokość rowka wynika z długości roboczej I - nie da się jej regulować

✕Narzędzie do frezarek CNC i maszyn ze stabilnym mocowaniem w oprawce - nie do wiertarek ani lekkich frezarek ręcznych

Dane techniczne

Średnica D

19,5-90 mm

Długość robocza I

3-6 mm (SET: 7,5/48 mm)

Długość całkowita L

55-120 mm

Chwyt S

8 x 45, 10 x 50, 12 x 40, 20 x 50 mm

Ostrza

PCD, Z3, Z2+2, SET Z6/2+2

Wysokość płytki H

3,0-6 mm

Kierunek obrotów

RH; FDR.90.555.20.0SL - LH (lewe)

Łamacz wióra

FDR.35.006.08.RSR i FDR.35.006.12.RSR

Zestaw SET

FDR.90.555 - D 90/16, I 7,5/48, Z 6/2+2, H 6/4,5

Klasyfikacja producenta

także Narzędzia do połączeń meblowych - FixChip

Producent

ITA Tools (Polska)

Liczba wariantów

Skompletuj zestaw

Podaj profil (rysunek lub wymiary), materiał i maszynę - dobierzemy symbol z tej serii.

FDR - ta karta

Frezy →

ITAZobacz: Frezy ↓

FAQ

Często zadawane pytania

Nie ma tu Twojego pytania? Zadzwoń: 690 177 172 - pomożemy dobrać frez.

Czym jest FDR.90.555 SET?

To zestaw frezujący D 90/16 mm o długości roboczej 7,5/48 mm, z ostrzami Z6/2+2 i płytkami H 6/4,5 mm, w wersji prawej (SR) i lewej (SL).

Po co łamacz wióra?

Dzieli wiór na krótsze odcinki, co ułatwia jego odprowadzanie i zmniejsza obciążenie ostrza.

Czy frez pasuje do systemu FixChip?

ITA Tools klasyfikuje serię FDR także w narzędziach do połączeń FixChip - napisz, jaki element łączy, a potwierdzimy symbol.

Co oznacza RH i LH w symbolu?

RH to obroty prawe (zgodne z ruchem wskazówek zegara patrząc od strony wrzeciona), LH - obroty lewe. Ostatnia litera symbolu to zwykle R lub L. Frez musi pasować do kierunku obrotów wrzeciona maszyny.

Czy frez diamentowy można ostrzyć?

Tak - płytki PCD ostrzy się w serwisie z odpowiednią szlifierką. Zapas na ostrzenie wyznacza wysokość płytki H podana przy każdym symbolu: im wyższa płytka, tym więcej ostrzeń. W katalogu ITA Tools płytka H2,5 to zwykle 2-3 ostrzenia, H3 3-4, H4 4-5, a H6 6-8 ostrzeń.
