Frez diamentowy PCD do planowania powierzchni ITA Tools FDP - D 100 mm

Przejdź do sekcji Opinie

Frezy PCD ITA Tools FDP do planowania powierzchni o średnicy 100 mm - płaskie frezowanie i wyrównywanie płyt na CNC. Dwa warianty: Z4+2 na chwycie 25 mm i Z8 na chwycie 20 mm, narożnik R 1 mm.

Przejdź do pełnego opisu

3 865,90 zł

Wybierz wariant produktu:

Poszczególne warianty mogą różnić się ceną

Symbol

Wybierz

FDP.100.014.25.0SR (D 100 mm, I 14 mm, L 86 mm, S 25 mm)

FDP.100.015.20.0SR (D 100 mm, I 15 mm, L 75 mm, S 20 mm)

Ilość

szt.

Dostępność:

duża ilość

Czas wysyłki: 14 dni

Gwarancja 24 miesiące na zakupione produkty
Zwrot do 30 dni pieniądze w 3 dni
Oryginalne produkty znanych marek
Doradztwo zadzwoń: 690 177 172
Karta techniczna Do pobrania w zakładce poniżej

Dostawa i odbiór

Wybrane produkty (oznaczone wysyłką w 24h) zamówione do 14:00 (InPost Paczkomaty i Kurier) wysyłamy tego samego dnia roboczego.
Darmowa wysyłka od 200 zł przy płatności z góry.
Odbiór osobisty: Sulejówek, Trakt Brzeski 56, pon.-pt. 8:00-16:00.

Czas i koszty dostawy

Opis

ITA Tools

Frez diamentowy do planowania FDP

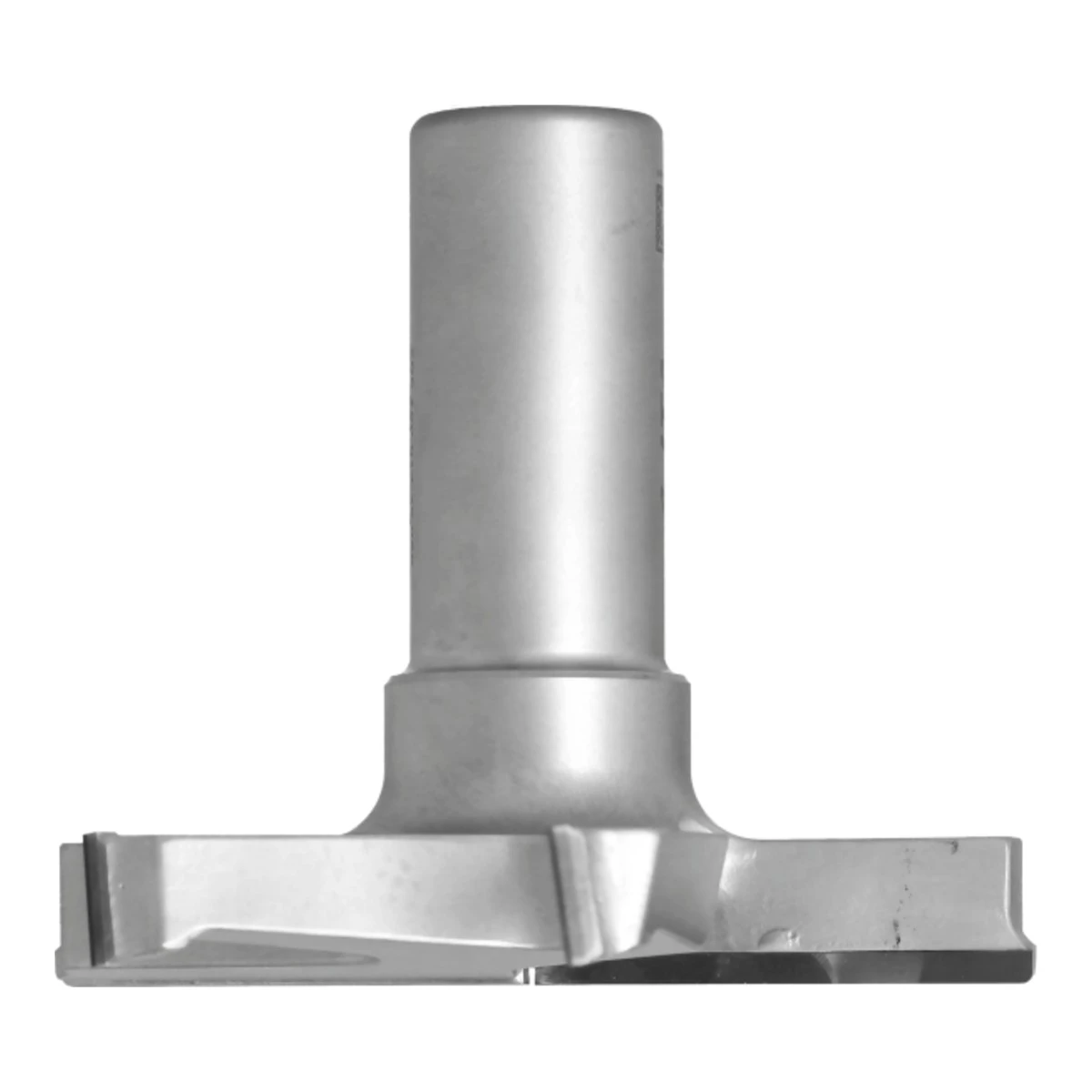

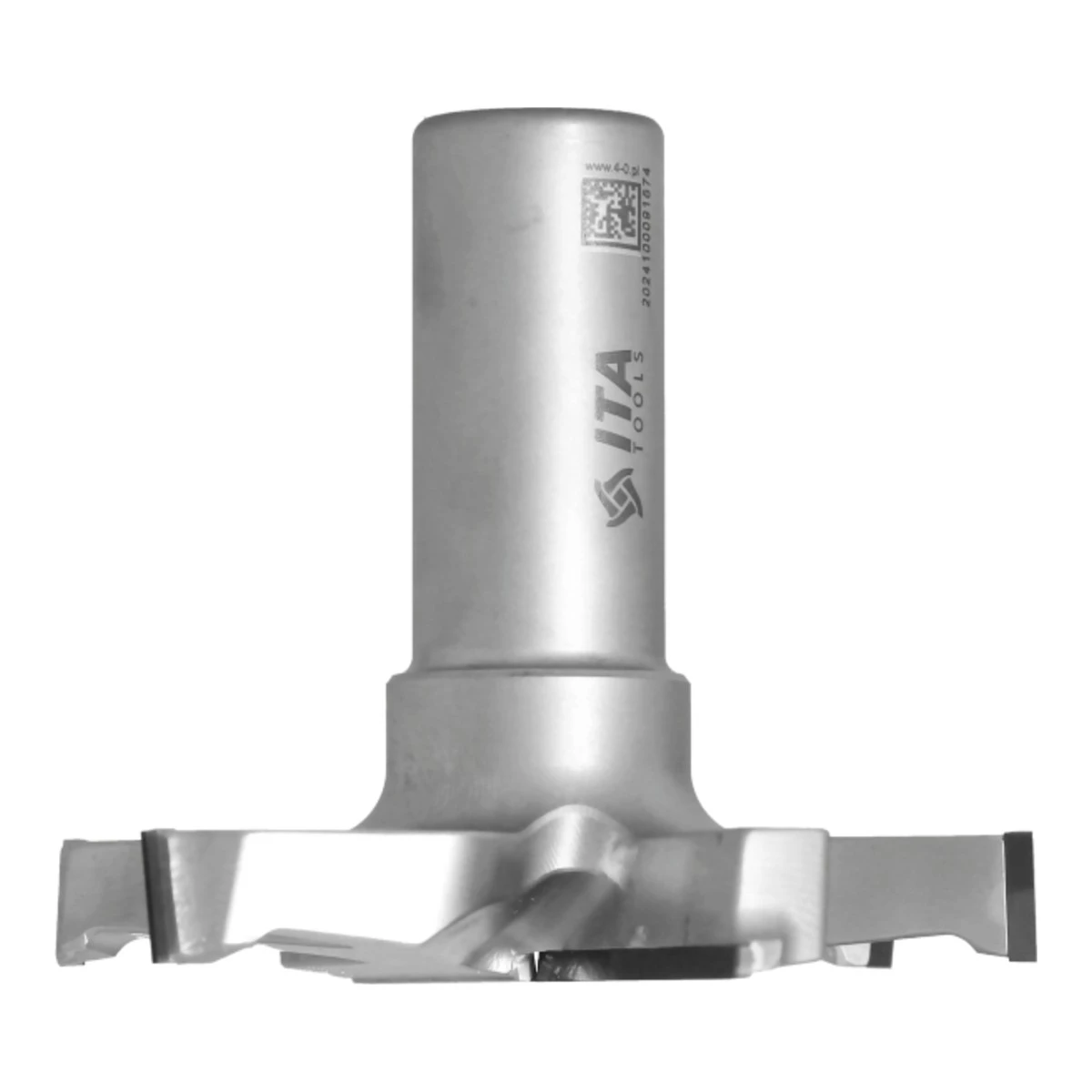

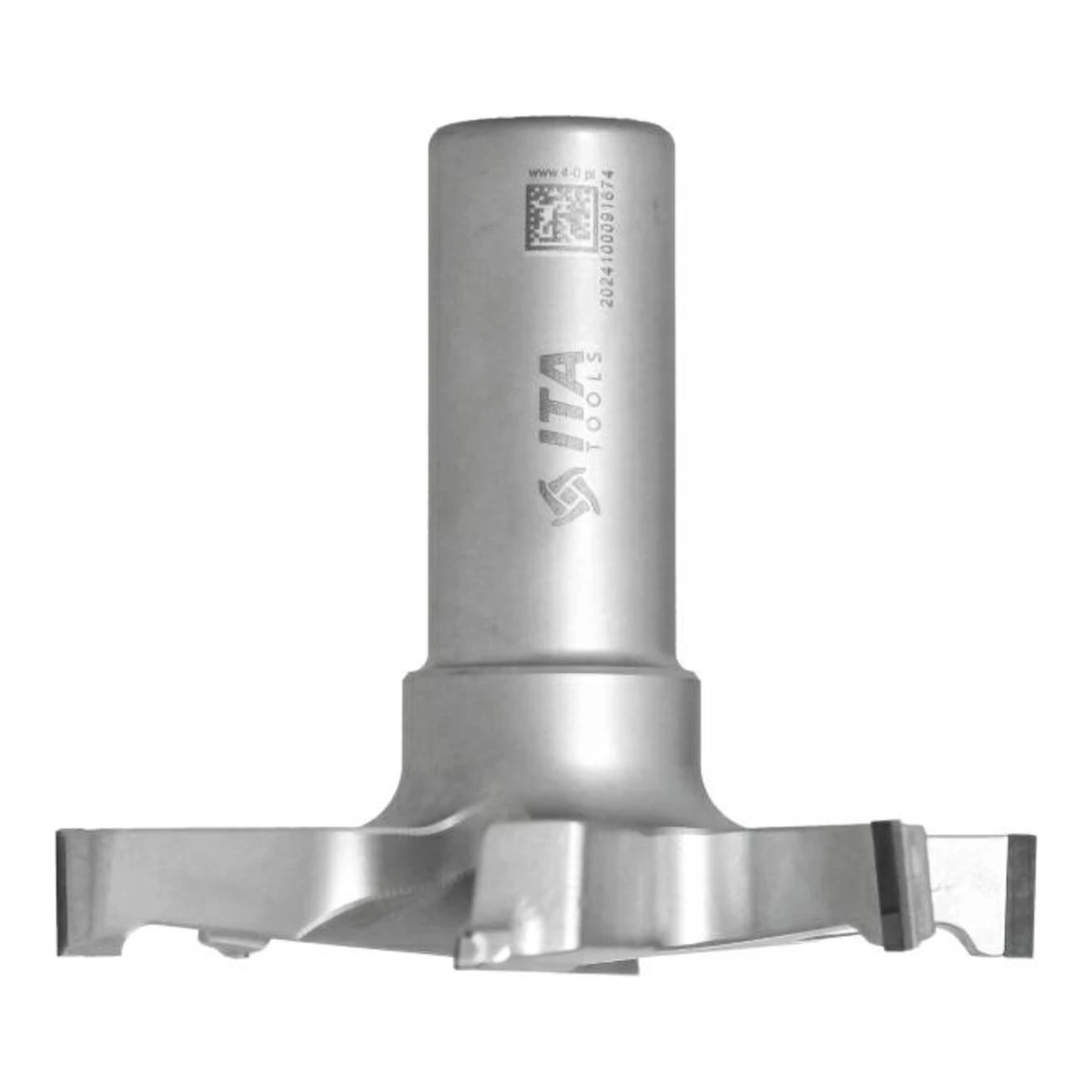

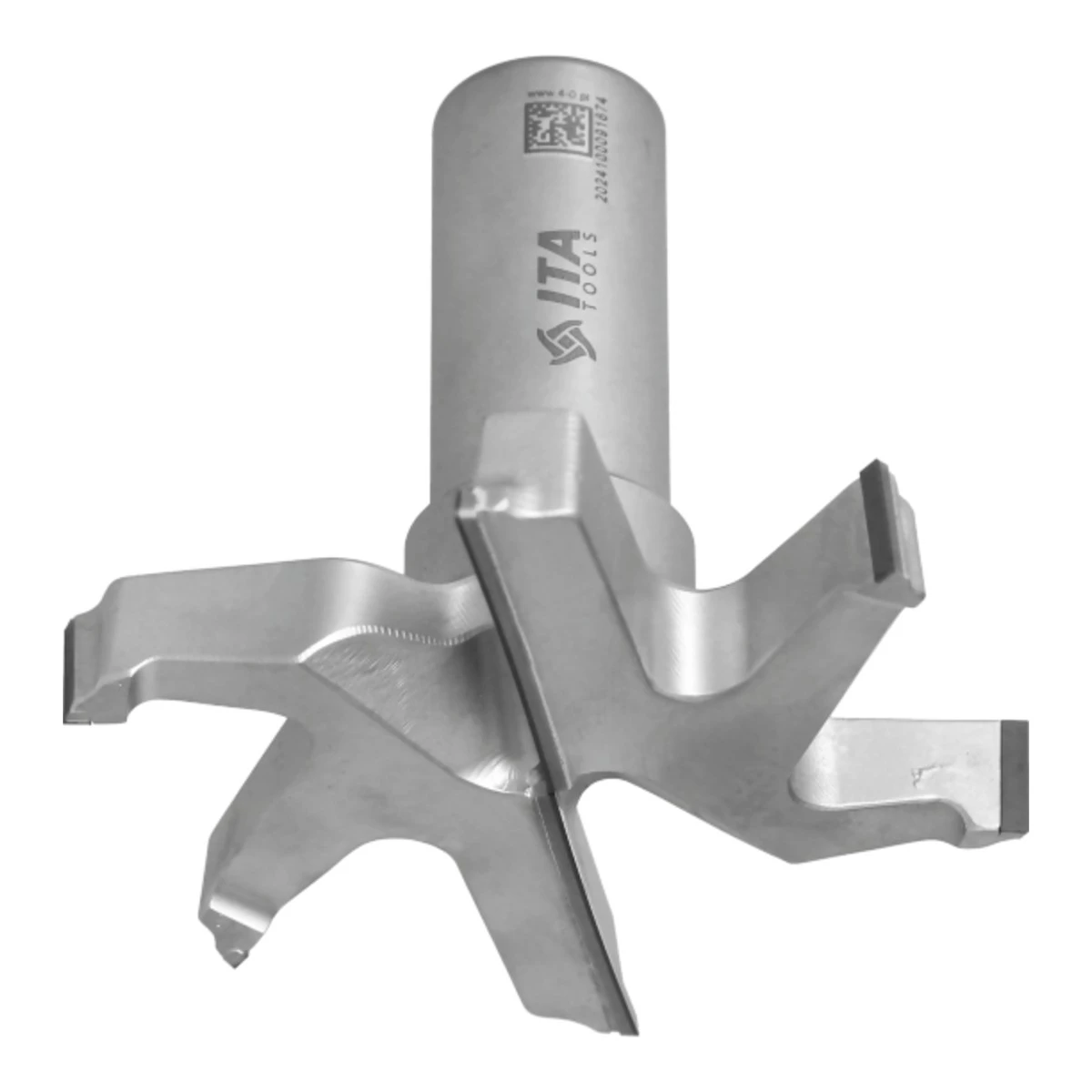

FDP to frezy PCD ITA Tools do planowania powierzchni - zbierają cienką warstwę materiału z dużej płaszczyzny. Oba symbole mają średnicę 100 mm i narożnik zaokrąglony R 1 mm: FDP.100.014 z układem Z4+2 i płytką H 4 na chwycie 25 mm oraz FDP.100.015 z ośmioma ostrzami Z8 i płytką H 5 na chwycie 20 mm. Katalog ITA Tools podaje dla rodziny FDP korpus ze stali powyżej 28 HRC, chwyt H6, Ra do 0,3 μm i ostrzenie ablacją laserową.

100 mm

Średnica D

14-15 mm

Długość robocza I

75-86 mm

Długość całkowita L

25 x 55 / 20 x 50 mm

Chwyt S

Warianty

Wybierz wariant

Każdy wiersz to jeden symbol - wybierasz go w polu "Symbol" nad przyciskiem koszyka.

Symbol	D [mm]	I [mm]	L [mm]	S [mm]	Z	R [mm]	H [mm]
FDP.100.014.25.0SR	100	14	86	25	4+2	1	4
FDP.100.015.20.0SR	100	15	75	20	8	1	5

Wariant wybierasz w polu "Symbol" nad przyciskiem koszyka.

Zastosowania

Do czego go użyjesz

Do czego służy to narzędzie.

✓

Planowanie płyt

Wyrównanie powierzchni i grubości dużych powierzchni z MDF i płyt wiórowych.

✓

Wręgowanie

Katalog FDP wymienia wręgowanie jako drugie zastosowanie.

✓

Wyrównanie stołu ofiarnego

Planowanie płyty podkładowej (stołu ofiarnego) frezarki CNC.

✓

Wybrania płaskodenne

Szerokie, płaskie wybrania z zaokrąglonym narożnikiem R 1.

Konstrukcja

Jak jest zbudowany

Najważniejsze cechy konstrukcji.

PCD

Ostrza

Z4+2 lub Z8 płytek diamentowych.

D 100

Średnica

Duża szerokość planowania w jednym przejściu.

H 4-5

Wysokość płytki

Zapas na wielokrotne ostrzenie.

Parametry pracy

Dane techniczne według producenta ITA Tools.

100 mm

Średnica D

14-15 mm

Długość robocza I

75-86 mm

Długość całkowita L

25 x 55 / 20 x 50 mm

Chwyt S

PCD, Z4+2 lub Z8

Ostrza

1 mm

Promień narożnika R

4-5 mm

Wysokość płytki H

⚠ Pracuj z osłonami maszyny i w środkach ochrony osobistej; przestrzegaj maksymalnych obrotów podanych przez producenta.

Dlaczego ITA Tools

✓Średnica 100 mm - szybkie planowanie dużych płaszczyzn

✓Do wyboru Z4+2 lub Z8 ostrzy

✓Płytki PCD H 4-5 mm - w katalogu 4-5 ostrzeń dla H4

✓Chwyt H6, Ra do 0,3 μm (wg katalogu)

Na co uważać

✕Duża średnica wymaga sztywnej frezarki CNC i oprawki 20 lub 25 mm

✕Narożnik R 1 mm - wybranie nie będzie miało ostrego kąta przy ściance

✕PCD nie służy do stali ani drewna z metalowymi wtrąceniami (gwoździe, zszywki) - kontakt z metalem wykrusza płytki

Dane techniczne

Średnica D

100 mm

Długość robocza I

14-15 mm

Długość całkowita L

75-86 mm

Chwyt S

25 x 55 / 20 x 50 mm

Ostrza

PCD, Z4+2 lub Z8

Promień narożnika R

1 mm

Wysokość płytki H

4-5 mm

Kierunek obrotów

RH (prawe)

Rodzina FDP wg katalogu

korpus stal powyżej 28 HRC, chwyt H6, Ra do 0,3 μm, planowanie i wręgowanie

Materiały wg katalogu

MDF, MDF laminowana, płyta wiórowa, wiórowa laminowana

Producent

ITA Tools (Polska)

Liczba wariantów

Skompletuj zestaw

Podaj profil (rysunek lub wymiary), materiał i maszynę - dobierzemy symbol z tej serii.

FDP - ta karta

Frezy →

ITAZobacz: Frezy ↓

FAQ

Często zadawane pytania

Nie ma tu Twojego pytania? Zadzwoń: 690 177 172 - pomożemy dobrać frez.

Czym różnią się dwa warianty?

FDP.100.014 ma układ Z4+2, płytkę H 4 i chwyt 25 mm; FDP.100.015 - osiem ostrzy Z8, płytkę H 5 i chwyt 20 mm.

Czy nadaje się do planowania stołu ofiarnego?

Tak - to typowe zastosowanie frezu planującego dużej średnicy w płytach MDF.

Dlaczego seria nazywa się profilowa?

Tak klasyfikuje ją ITA Tools (frezy PCD profilowe), ale w praktyce to frez planujący do płaszczyzn.

Czy frez diamentowy można ostrzyć?

Tak - płytki PCD ostrzy się w serwisie z odpowiednią szlifierką. Zapas na ostrzenie wyznacza wysokość płytki H podana przy każdym symbolu: im wyższa płytka, tym więcej ostrzeń. W katalogu ITA Tools płytka H2,5 to zwykle 2-3 ostrzenia, H3 3-4, H4 4-5, a H6 6-8 ostrzeń.
