Frez diamentowy PCD do obustronnego zaokrąglania typ mydełko ITA Tools FDG - D 41-190 mm

Przejdź do sekcji Opinie

Frezy profilowe PCD ITA Tools FDG do obustronnego zaokrąglania krawędzi typu „mydełko” - pełne, opływowe zaokrąglenie krawędzi płyty. 7 symboli o średnicy 41-190 mm na chwytach 12-25 mm, Z2 do Z2+2+2.

Przejdź do pełnego opisu

1 753,90 zł

Wybierz wariant produktu:

Poszczególne warianty mogą różnić się ceną

Symbol

Wybierz

FDG.116.018.20.0SR (D 116/12 mm, I 18 mm, L 90 mm, S 20 mm)

FDG.155.024.25.0SR (D 155/25 mm, I 24,8 mm, L 102 mm, S 25 mm)

FDG.190.021.25.0SR (D 190/25 mm, I 21 mm, S 25 mm, Z 2+2+2)

FDG.41.014.12.0SR (D 41/19 mm, I 10,5 mm, L 75 mm, S 12 mm)

FDG.44.018.25.0SR (D 44/14 mm, I 18 mm, L 87 mm, S 25 mm)

FDG.60.021.25.0SR (D 60/28 mm, I 21 mm, L 95 mm, S 25 mm)

FDG.90.033.20.0SR (D 90/7 mm, I 33 mm, L 100 mm, S 20 mm)

Ilość

szt.

Dostępność:

duża ilość

Czas wysyłki: 48 godzin

Gwarancja 24 miesiące na zakupione produkty
Zwrot do 30 dni pieniądze w 3 dni
Oryginalne produkty znanych marek
Doradztwo zadzwoń: 690 177 172
Karta techniczna Do pobrania w zakładce poniżej

Dostawa i odbiór

Wybrane produkty (oznaczone wysyłką w 24h) zamówione do 14:00 (InPost Paczkomaty i Kurier) wysyłamy tego samego dnia roboczego.
Darmowa wysyłka od 200 zł przy płatności z góry.
Odbiór osobisty: Sulejówek, Trakt Brzeski 56, pon.-pt. 8:00-16:00.

Czas i koszty dostawy

Opis

ITA Tools

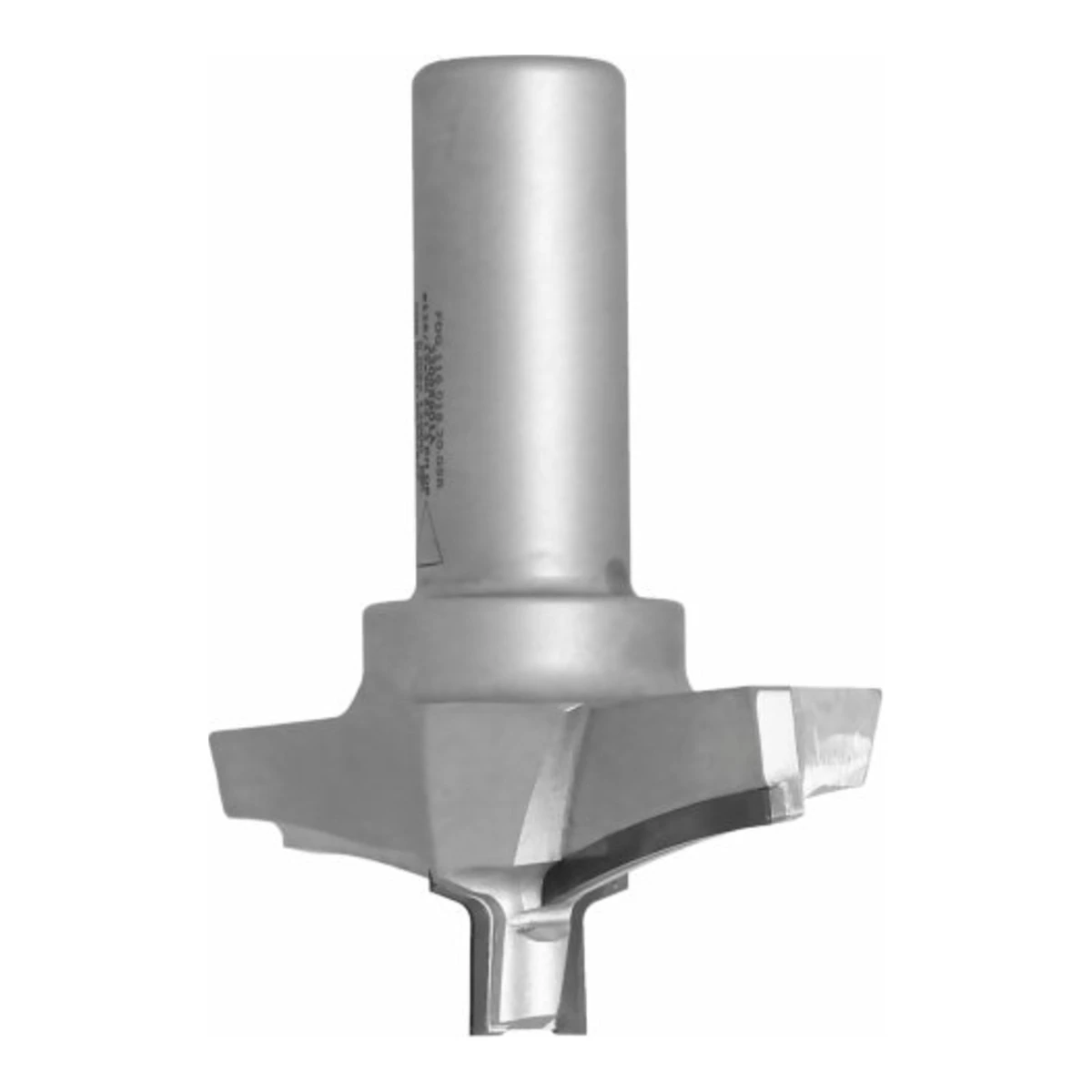

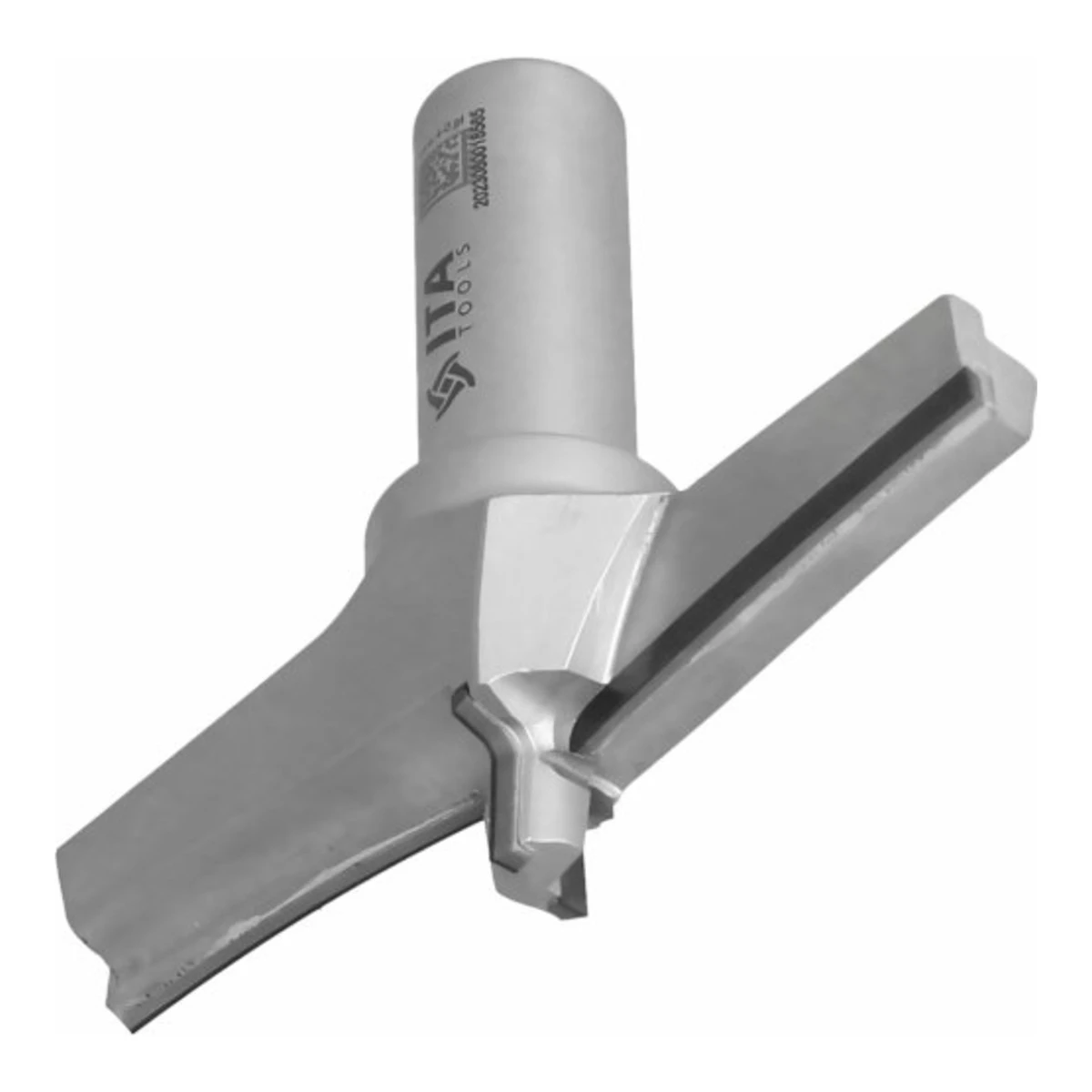

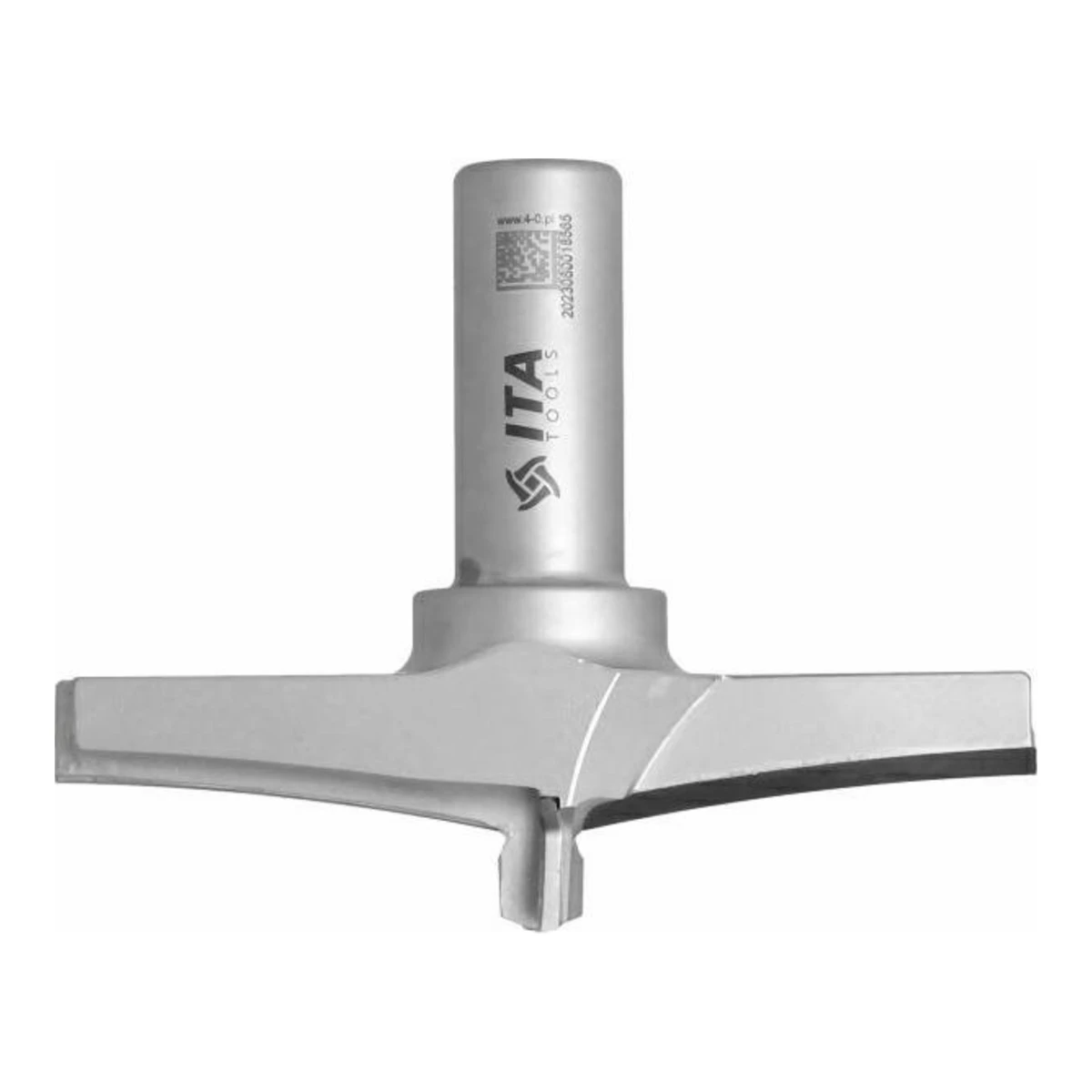

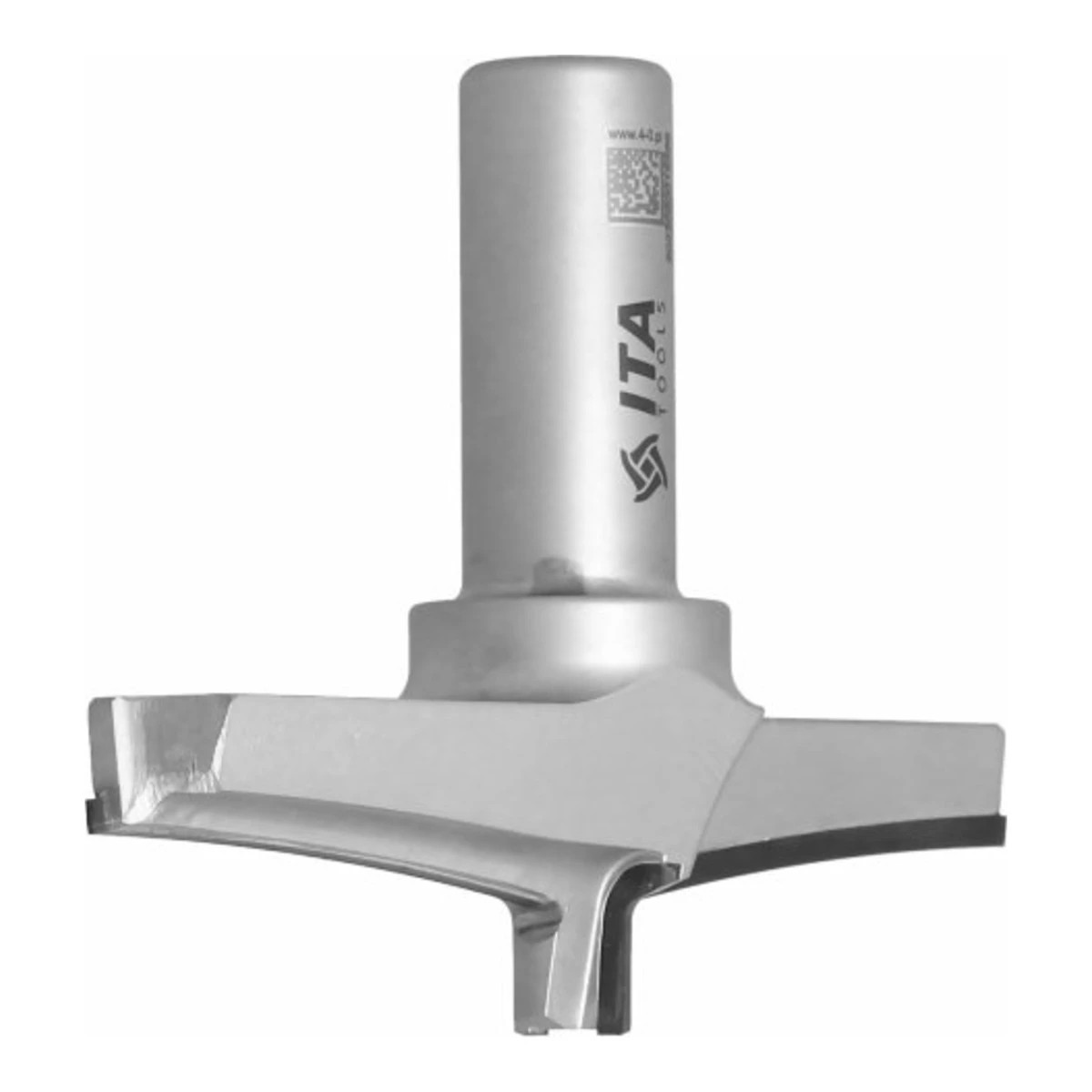

Frez diamentowy typu mydełko FDG

FDG to frezy PCD ITA Tools do obustronnego zaokrąglania krawędzi typu „mydełko” - krawędź płyty dostaje łagodny, opływowy profil z obu stron. Seria ma 7 symboli o średnicy 41-190 mm. Największe frezy (D 116-190 mm) mają duży promień profilu R 250-288,9 mm i układ ostrzy Z2+2 lub Z2+2+2, mniejsze (D 41-60 mm) - promienie R 3-7 oraz R 5/65. FDG.41.014 jest frezem wiercącym (może zagłębiać się osiowo).

41-190 mm

Średnica D

R 2-7 na krawędzi, R 65-288,9 na profilu

Promień R

10,5-33 mm

Długość robocza I

75-102 mm

Długość całkowita L

Warianty

Wybierz wariant

D 116/12 = średnica maksymalna/minimalna profilu; R 2/288,9 = promień krawędzi/promień profilu.

Symbol	D [mm]	I [mm]	L [mm]	S [mm]	Z	R [mm]	H [mm]
FDG.116.018.20.0SR	116/12	18	90	20	2+2	2/288,9	3
FDG.155.024.25.0SR	155/25	24,8	102	25	2+2	4/250	4
FDG.190.021.25.0SR	190/25	21	-	25	2+2+2	2	5,0
FDG.41.014.12.0SR	41/19	10,5	75	12	2	3,0	4,0
FDG.44.018.25.0SR	44/14	18	87	25	2	7	4,0
FDG.60.021.25.0SR	60/28	21	95	25	2	5/65	4
FDG.90.033.20.0SR	90/7	33	100	20	2+2	3/9/95	4,0

Wariant wybierasz w polu "Symbol" nad przyciskiem koszyka.

Zastosowania

Do czego go użyjesz

Do czego służy to narzędzie.

✓

Krawędzie blatów i frontów

Opływowe zaokrąglenie krawędzi płyt - profil mydełko z obu stron.

✓

Elementy dekoracyjne

Duże promienie profilu R 250-288,9 mm do miękkiego, łagodnego kształtu krawędzi.

✓

Wybrania z zagłębieniem

FDG.41.014 jako frez wiercący zagłębia się osiowo w materiał.

✓

Produkcja seryjna

Ostrza PCD do długich serii elementów z MDF i płyt laminowanych.

Konstrukcja

Jak jest zbudowany

Najważniejsze cechy konstrukcji.

PCD

Ostrza

Płytki diamentowe od Z2 do Z2+2+2.

R do 288,9

Promień profilu

Duże promienie dają łagodny kształt mydełka.

H 3-5

Wysokość płytki

Zapas PCD na ostrzenie.

Parametry pracy

Dane techniczne według producenta ITA Tools.

41-190 mm

Średnica D

R 2-7 na krawędzi, R 65-288,9 na profilu

Promień R

10,5-33 mm

Długość robocza I

75-102 mm

Długość całkowita L

12 x 50, 20 x 50, 25 x 50, 25 x 55 mm

Chwyt S

PCD, Z2, Z2+2, Z2+2+2

Ostrza

3-5 mm

Wysokość płytki H

⚠ Pracuj z osłonami maszyny i w środkach ochrony osobistej; przestrzegaj maksymalnych obrotów podanych przez producenta.

Dlaczego ITA Tools

✓Pełny profil mydełko w jednym narzędziu

✓Bardzo duże średnice do 190 mm z układem Z2+2+2

✓Płytki PCD H 3-5 mm z zapasem do ostrzenia

✓Chwyty 12, 20 i 25 mm

✓Polerowana tylna krawędź płytki diamentowej zmniejsza przywieranie wiórów, a głębokie kanały ułatwiają ich usuwanie (cechy rodziny frezów DIA ITA Tools wg katalogu)

Na co uważać

✕Duże średnice (D 116-190 mm) wymagają mocnej frezarki CNC i niższych obrotów - sprawdź dopuszczalne obroty narzędzia u nas przed pracą

✕Narzędzie do frezarek CNC i maszyn ze stabilnym mocowaniem w oprawce - nie do wiertarek ani lekkich frezarek ręcznych

✕PCD nie służy do stali ani drewna z metalowymi wtrąceniami (gwoździe, zszywki) - kontakt z metalem wykrusza płytki

Dane techniczne

Średnica D

41-190 mm

Promień R

R 2-7 na krawędzi, R 65-288,9 na profilu

Długość robocza I

10,5-33 mm

Długość całkowita L

75-102 mm

Chwyt S

12 x 50, 20 x 50, 25 x 50, 25 x 55 mm

Ostrza

PCD, Z2, Z2+2, Z2+2+2

Wysokość płytki H

3-5 mm

Kierunek obrotów

RH (prawe); FDG.44.018 - pozytyw

Uwagi

FDG.41.014 - wiercący; FDG.155.024 - oznaczenia PW-01 / XENON, I 24,8 (20,8+4); FDG.90.033 - R 3/9/95 i kąt 46°

Producent

ITA Tools (Polska)

Liczba wariantów

Skompletuj zestaw

Podaj profil (rysunek lub wymiary), materiał i maszynę - dobierzemy symbol z tej serii.

FDG - ta karta

Frezy →

ITAZobacz: Frezy ↓

FAQ

Często zadawane pytania

Nie ma tu Twojego pytania? Zadzwoń: 690 177 172 - pomożemy dobrać frez.

Co to jest profil mydełko?

Obustronne, łagodne zaokrąglenie krawędzi - krawędź płyty przypomina zaokrąglony brzeg kostki mydła.

Co oznacza D 116/12?

Największa średnica frezu to 116 mm, a 12 mm to średnica najmniejszego przekroju profilu.

Czy FDG.41.014 wierci?

Tak - producent opisuje go jako frez wiercący z promieniem R 3 i chwytem 12 mm.

Czy frez diamentowy można ostrzyć?

Tak - płytki PCD ostrzy się w serwisie z odpowiednią szlifierką. Zapas na ostrzenie wyznacza wysokość płytki H podana przy każdym symbolu: im wyższa płytka, tym więcej ostrzeń. W katalogu ITA Tools płytka H2,5 to zwykle 2-3 ostrzenia, H3 3-4, H4 4-5, a H6 6-8 ostrzeń.

Co oznacza RH i LH w symbolu?

RH to obroty prawe (zgodne z ruchem wskazówek zegara patrząc od strony wrzeciona), LH - obroty lewe. Ostatnia litera symbolu to zwykle R lub L. Frez musi pasować do kierunku obrotów wrzeciona maszyny.
