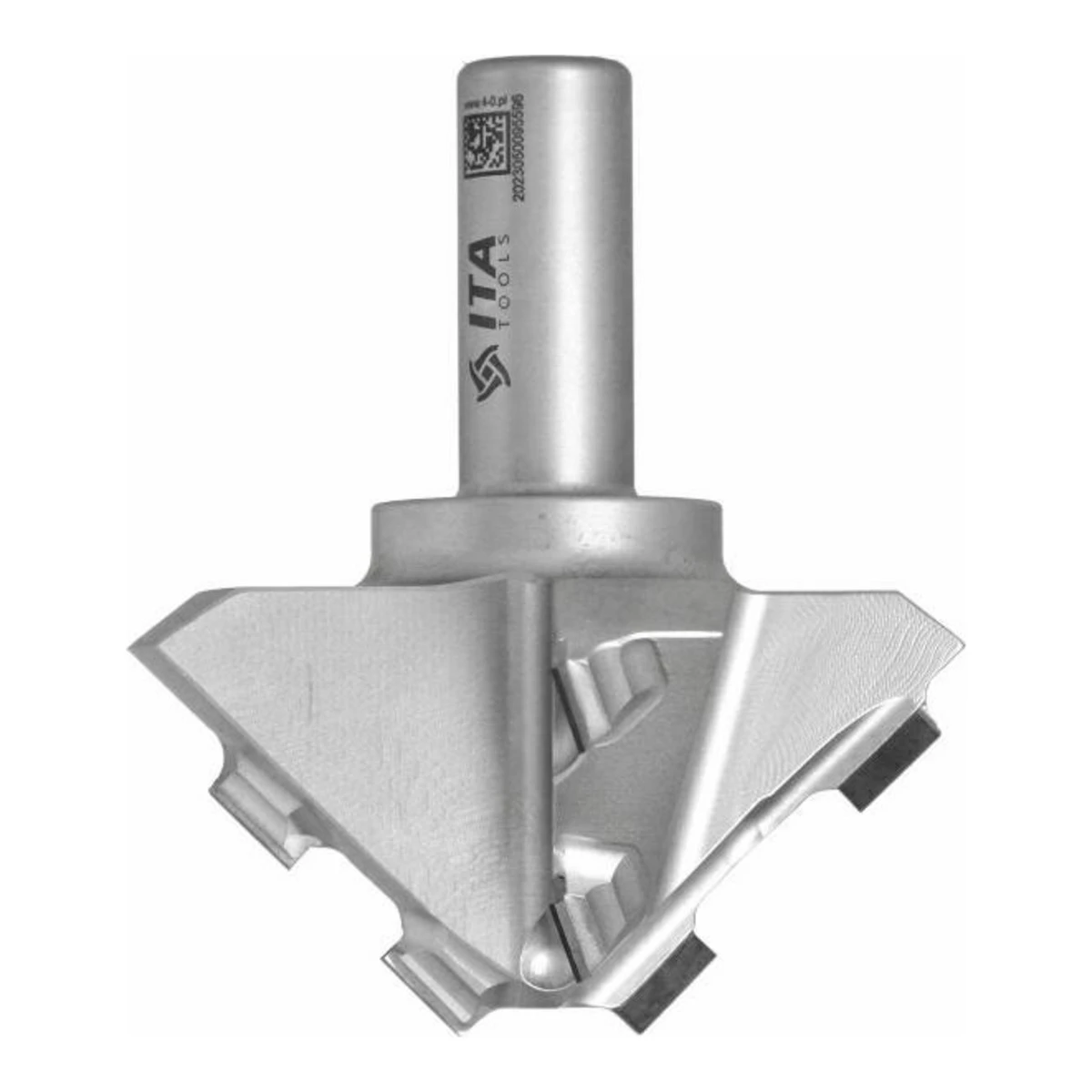

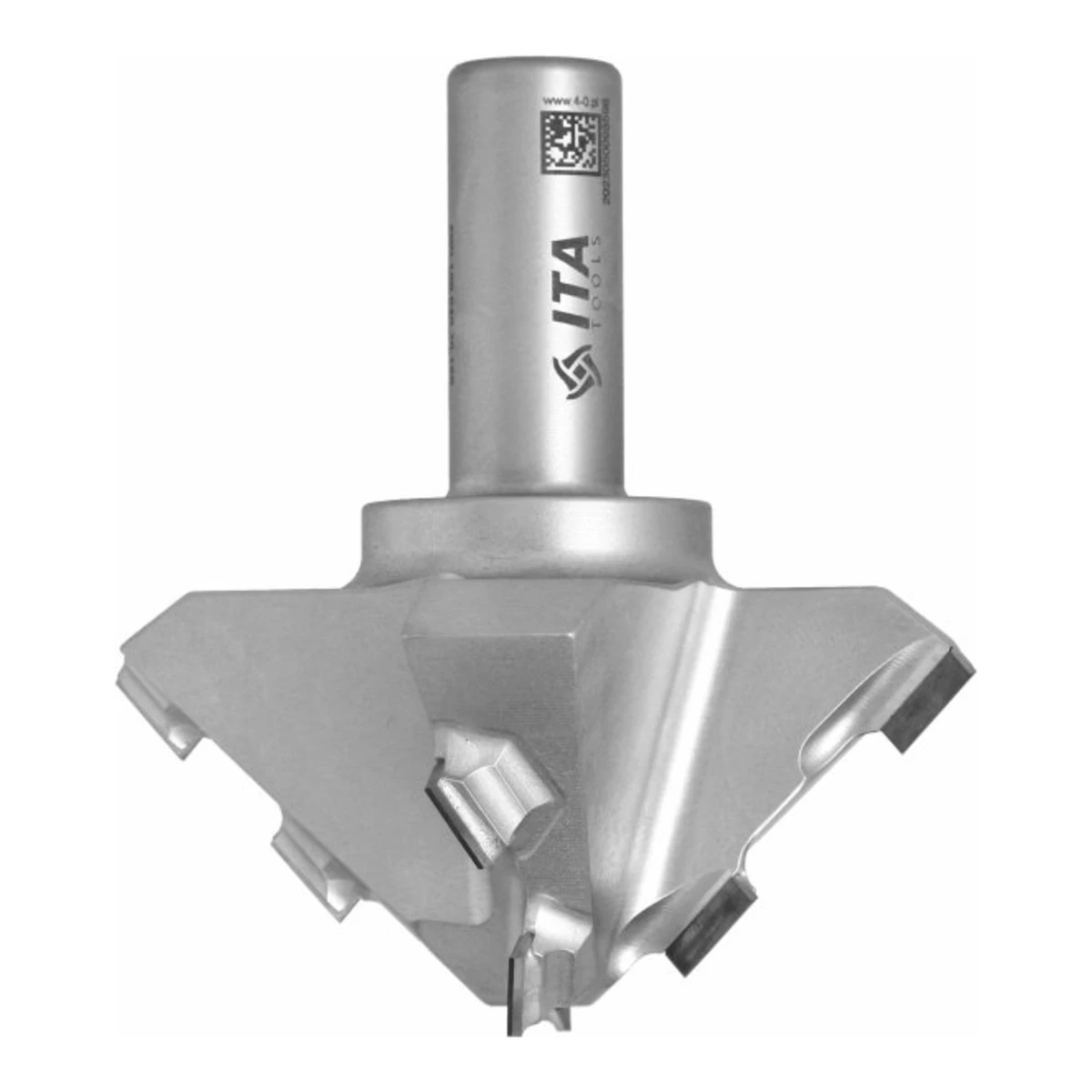

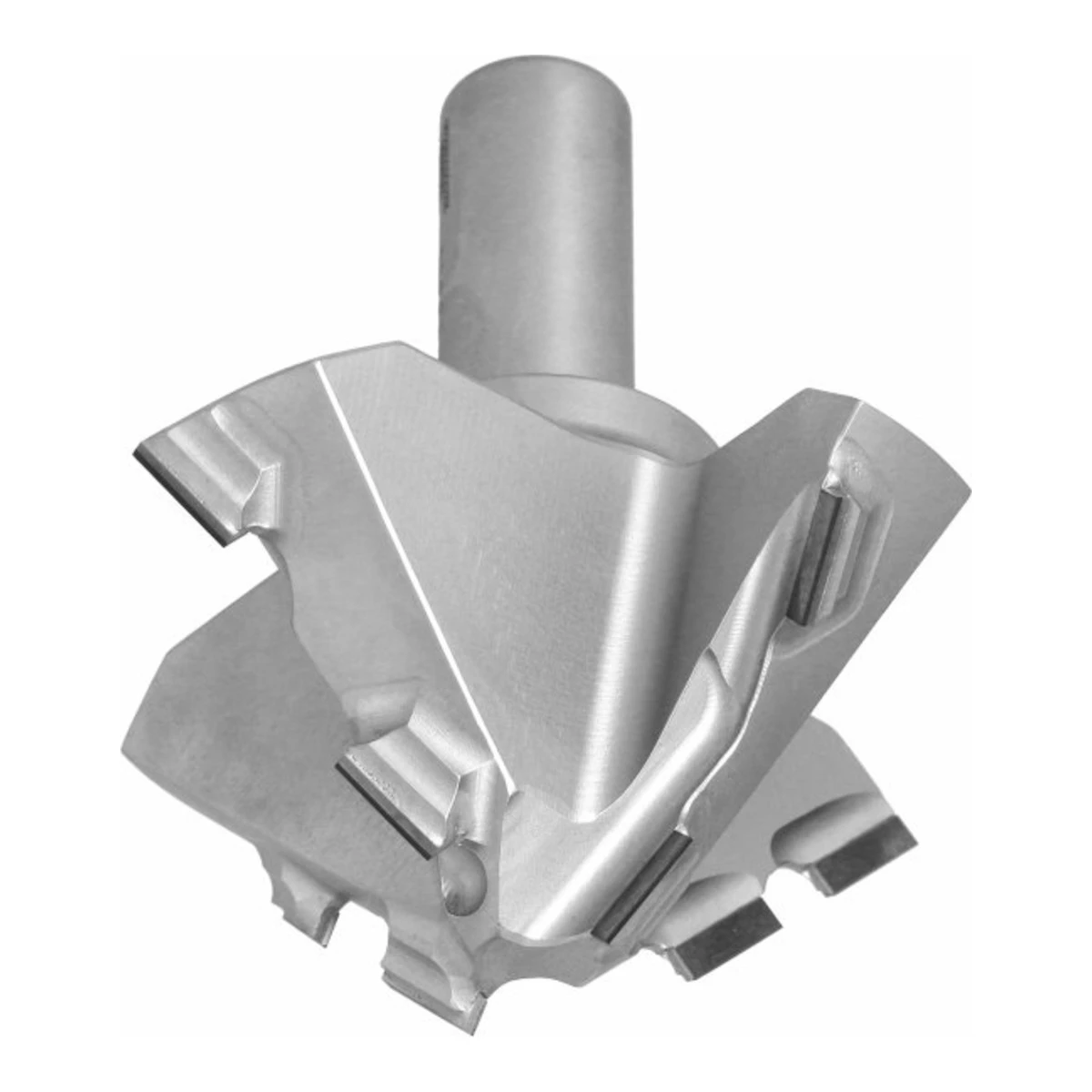

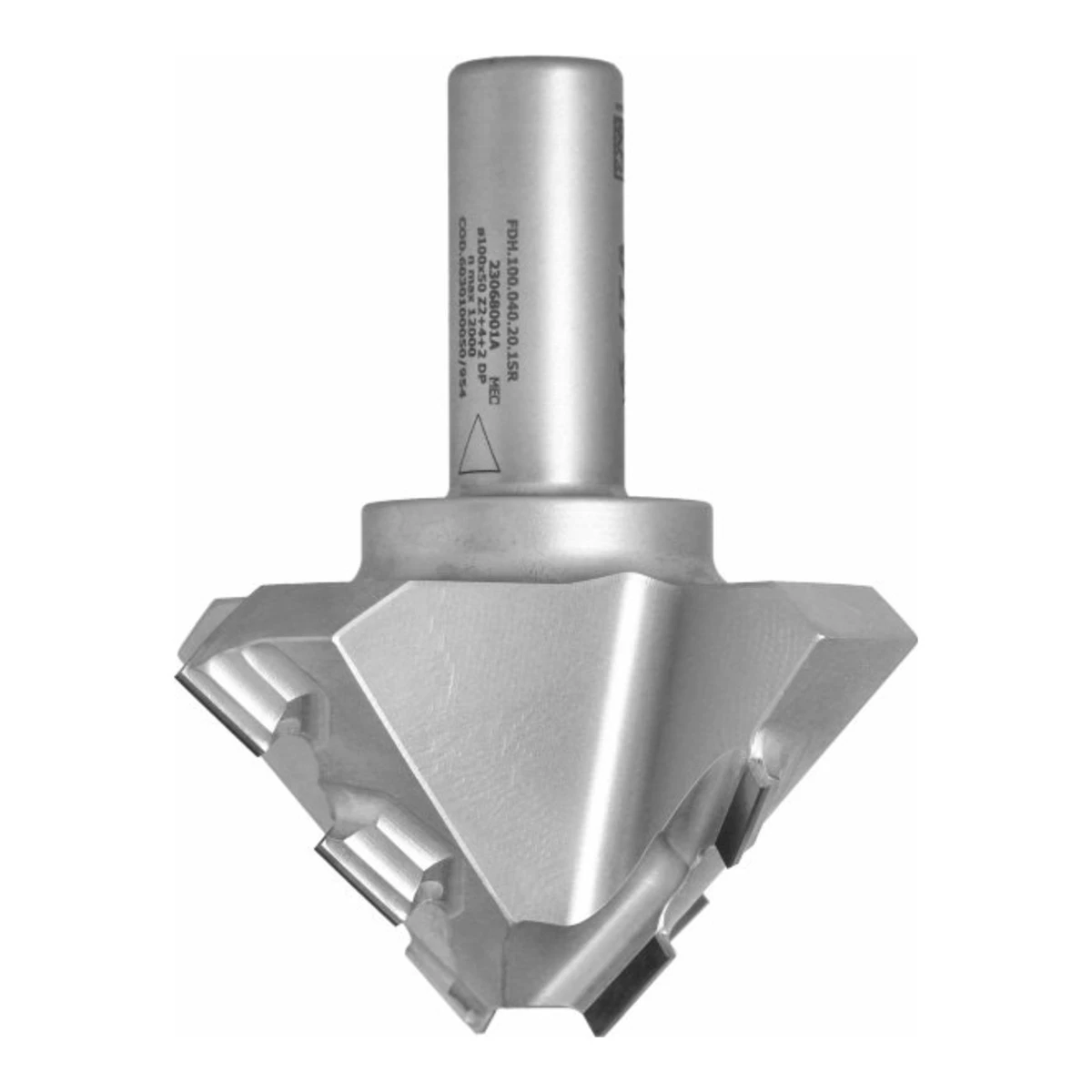

Frez diamentowy PCD do fazowania ITA Tools FDH.102 - D 102,4 mm, Z2+1+1+1+2

Przejdź do sekcji Opinie

Duży frez profilowy PCD ITA Tools FDH do fazowania krawędzi: średnica 102,4/21 mm, kąt 44,5°, długość robocza 40 mm, układ ostrzy Z2+1+1+1+2 na chwycie 20 mm.

Przejdź do pełnego opisu

3 247,90 zł

Ilość

szt.

Dostępność:

duża ilość

Czas wysyłki: 14 dni

Gwarancja 24 miesiące na zakupione produkty
Zwrot do 30 dni pieniądze w 3 dni
Oryginalne produkty znanych marek
Doradztwo zadzwoń: 690 177 172
Karta techniczna Do pobrania w zakładce poniżej

Dostawa i odbiór

Wybrane produkty (oznaczone wysyłką w 24h) zamówione do 14:00 (InPost Paczkomaty i Kurier) wysyłamy tego samego dnia roboczego.
Darmowa wysyłka od 200 zł przy płatności z góry.
Odbiór osobisty: Sulejówek, Trakt Brzeski 56, pon.-pt. 8:00-16:00.

Czas i koszty dostawy

Opis

ITA Tools

Frez diamentowy do fazowania FDH

FDH.102.040.20.1SR to frez PCD ITA Tools z rodziny FDH do fazowania krawędzi. Ma dużą średnicę 102,4 mm (21 mm przy wierzchołku), kąt 44,5°, długość roboczą 40 mm i wieloostrzowy układ Z2+1+1+1+2, dzięki czemu wykonuje szeroką fazę na grubych elementach. Według katalogu ITA Tools frezy FDH mają korpus ze stali powyżej 28 HRC, chwyt w klasie H6 o chropowatości Ra do 0,3 μm i ostrza ostrzone ablacją laserową.

102,4/21 mm

Średnica D

40 mm

Długość robocza I

110 mm

Długość całkowita L

20 x 50 mm

Chwyt S

Warianty

Symbol i parametry

Symbol producenta - podawaj go przy zamówieniu.

Symbol	D [mm]	I [mm]	L [mm]	S [mm]	Z	H [mm]	Kier.
FDH.102.040.20.1SR	102,4/21	40	110	20	2+1+1+1+2	4,0	RH

Dane według karty producenta ITA Tools.

Zastosowania

Do czego go użyjesz

Do czego służy to narzędzie.

✓

Szerokie fazy

Fazowanie krawędzi na długości do 40 mm - grube blaty i elementy klejone.

✓

Płyty MDF i wiórowe

Katalog wskazuje MDF, wiórową i ich wersje laminowane jako materiały docelowe rodziny FDH.

✓

Ozdobne fazy frontów

Faza ok. 45° na frontach i panelach.

✓

Produkcja seryjna

Wieloostrzowy układ do wydajnej pracy na CNC.

Konstrukcja

Jak jest zbudowany

Najważniejsze cechy konstrukcji.

PCD

Ostrza

Układ Z2+1+1+1+2 ostrzony ablacją laserową (rodzina FDH).

44,5°

Kąt fazy

Szeroka faza na długości 40 mm.

H 4,0

Wysokość płytki

Zapas na 4-5 ostrzeń wg katalogu.

Parametry pracy

Dane techniczne według producenta ITA Tools.

102,4/21 mm

Średnica D

40 mm

Długość robocza I

110 mm

Długość całkowita L

20 x 50 mm

Chwyt S

PCD, Z2+1+1+1+2

Ostrza

44,5°

Kąt fazy a

4,0 mm

Wysokość płytki H

⚠ Pracuj z osłonami maszyny i w środkach ochrony osobistej; przestrzegaj maksymalnych obrotów podanych przez producenta.

Dlaczego ITA Tools

✓Długość robocza 40 mm - szeroka faza w jednym przejściu

✓Układ Z2+1+1+1+2 - ostrza rozłożone wzdłuż całej fazy

✓Płytka PCD H 4 mm - w katalogu 4-5 ostrzeń

✓Chwyt H6, Ra do 0,3 μm - mniejsze bicie i zużycie wrzeciona (wg katalogu)

Na co uważać

✕Średnica ponad 100 mm - tylko do sztywnych frezarek CNC z oprawką 20 mm

✕Kąt 44,5°, a nie równe 45° - uwzględnij to przy programowaniu i łączeniu elementów

✕PCD nie służy do stali ani drewna z metalowymi wtrąceniami (gwoździe, zszywki) - kontakt z metalem wykrusza płytki

Dane techniczne

Średnica D

102,4/21 mm

Długość robocza I

40 mm

Długość całkowita L

110 mm

Chwyt S

20 x 50 mm

Ostrza

PCD, Z2+1+1+1+2

Kąt fazy a

44,5°

Wysokość płytki H

4,0 mm

Kierunek obrotów

RH (prawe)

Korpus (rodzina FDH wg katalogu)

stal powyżej 28 HRC, chwyt H6, Ra do 0,3 μm

Materiały wg katalogu

MDF, płyta MDF laminowana, płyta wiórowa, płyta wiórowa laminowana

Producent

ITA Tools (Polska)

Liczba wariantów

Skompletuj zestaw

Podaj profil (rysunek lub wymiary), materiał i maszynę - dobierzemy symbol z tej serii.

FDH - ta karta

Frezy →

ITAZobacz: Frezy ↓

FAQ

Często zadawane pytania

Nie ma tu Twojego pytania? Zadzwoń: 690 177 172 - pomożemy dobrać frez.

Dla jakich materiałów jest FDH?

Katalog ITA Tools podaje MDF, płytę MDF laminowaną, płytę wiórową i wiórową laminowaną.

Ile razy można go ostrzyć?

Płytka H 4 mm - w katalogu ITA Tools dla FDH maks. 4-5 ostrzeń.

Jaką oprawkę potrzebuję?

Oprawkę z tuleją 20 mm - chwyt 20 x 50 mm.

Czym frez PCD różni się od frezu z węglika (HM/VHM)?

Ostrza z polikrystalicznego diamentu (PCD, DIA) są znacznie twardsze od węglika, dlatego przy płytach laminowanych, MDF, HPL i materiałach ściernych zachowują ostrość wielokrotnie dłużej. Są droższe w zakupie, więc opłacają się przy pracy seryjnej na CNC.
