Frez diamentowy PCD do fazowania ITA Tools DRB - D 12,7 mm, chwyt 6,35 i 12,7 mm

Przejdź do sekcji Opinie

Frezy z ostrzami PCD ITA Tools DRB o średnicy 12,7 mm, w ofercie producenta przypisane do frezów do fazowania krawędzi (FDH) i do czasz (FDA). Dwa warianty: Z1 z kątem 45° na chwycie 6,35 mm oraz Z2 z kątem 30° na chwycie 12,7 mm.

Przejdź do pełnego opisu

695,90 zł

Wybierz wariant produktu:

Poszczególne warianty mogą różnić się ceną

Symbol

Wybierz

DRB-418 (D 12,7 mm, I 9,44 mm, L 57 mm, S 6,35 mm)

DRB-434 (D 12,7 mm, I 12,7 mm, L 76,2 mm, S 12,7 mm)

Ilość

szt.

Dostępność:

duża ilość

Czas wysyłki: 14 dni

Gwarancja 24 miesiące na zakupione produkty
Zwrot do 30 dni pieniądze w 3 dni
Oryginalne produkty znanych marek
Doradztwo zadzwoń: 690 177 172
Karta techniczna Do pobrania w zakładce poniżej

Dostawa i odbiór

Wybrane produkty (oznaczone wysyłką w 24h) zamówione do 14:00 (InPost Paczkomaty i Kurier) wysyłamy tego samego dnia roboczego.
Darmowa wysyłka od 200 zł przy płatności z góry.
Odbiór osobisty: Sulejówek, Trakt Brzeski 56, pon.-pt. 8:00-16:00.

Czas i koszty dostawy

Opis

ITA Tools

Frez diamentowy DRB

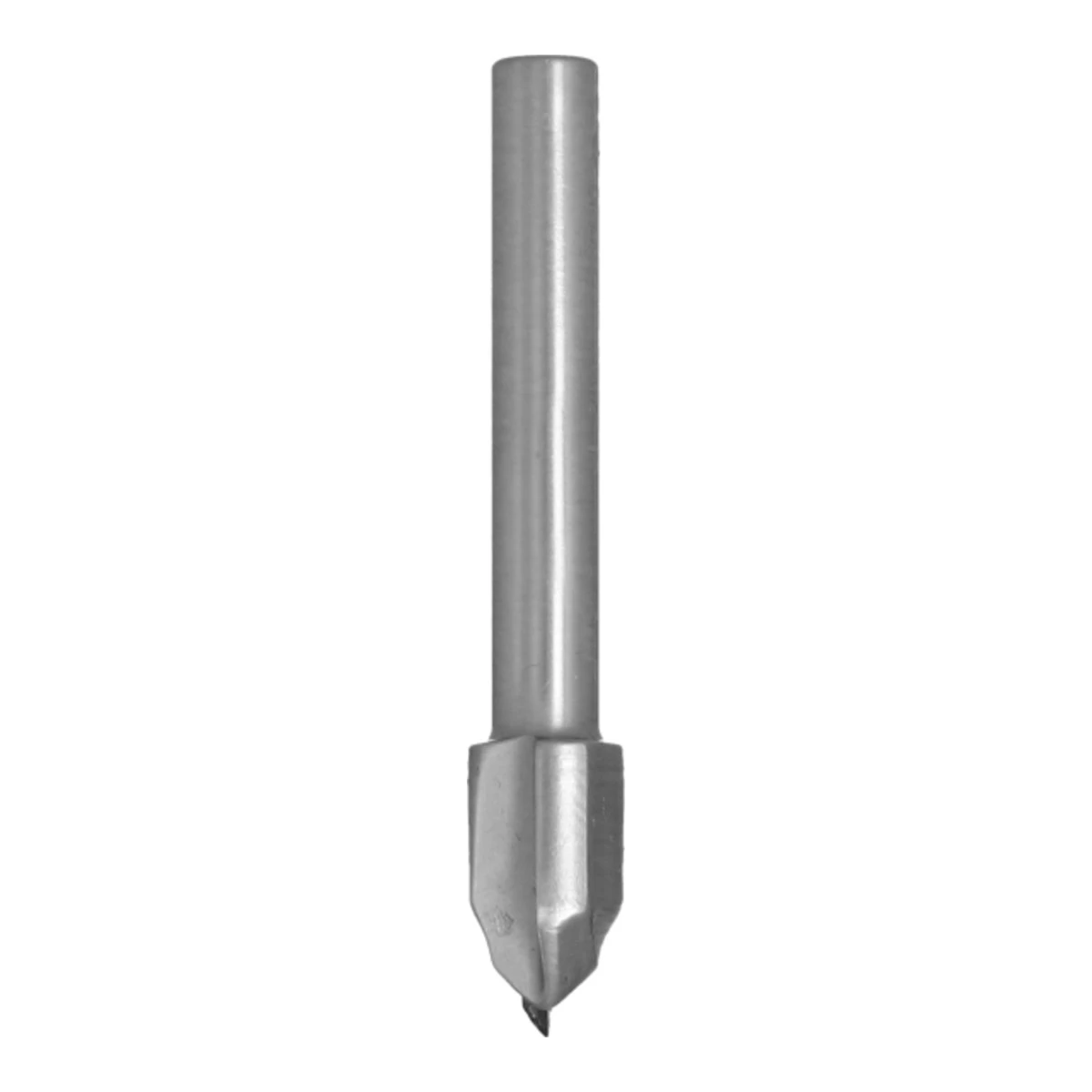

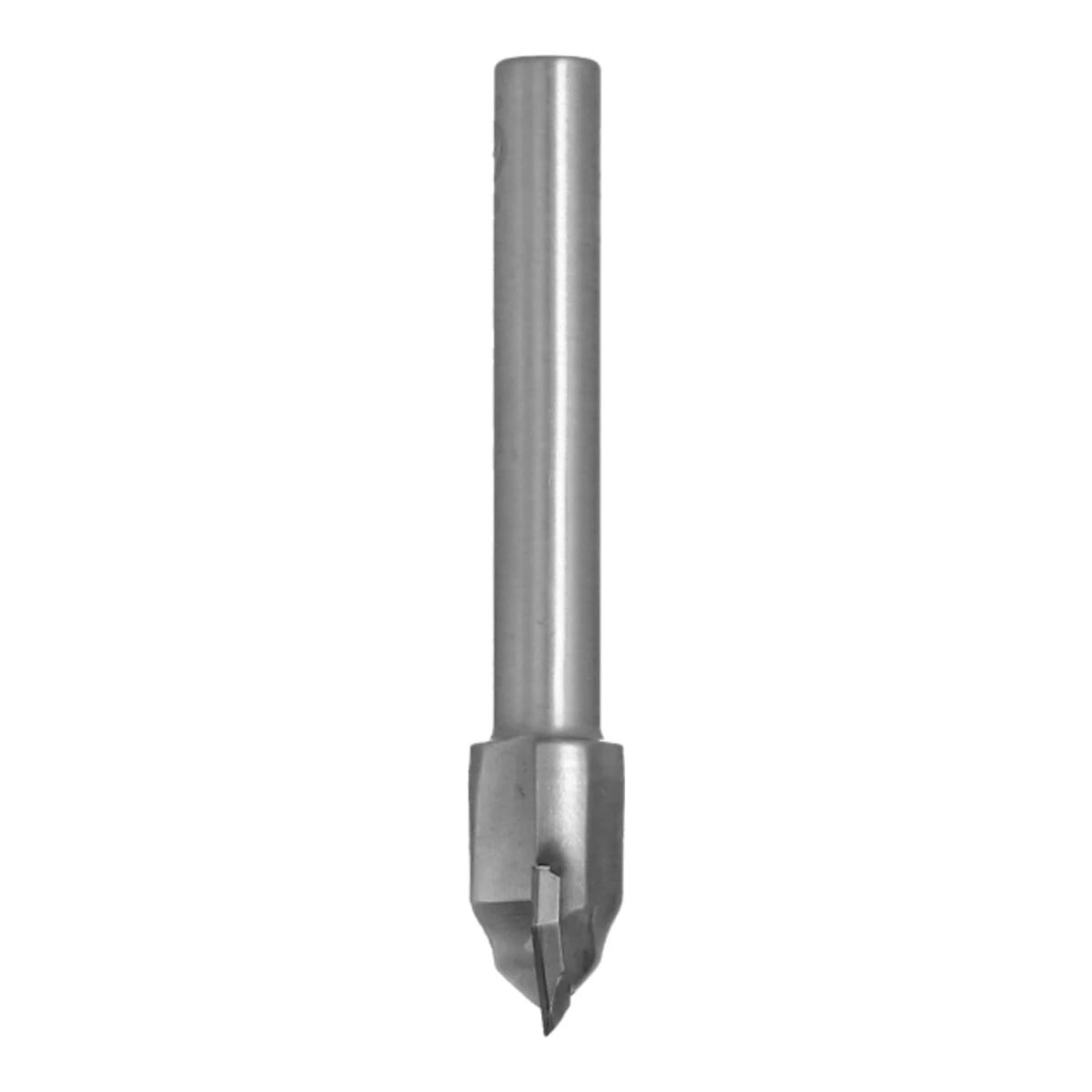

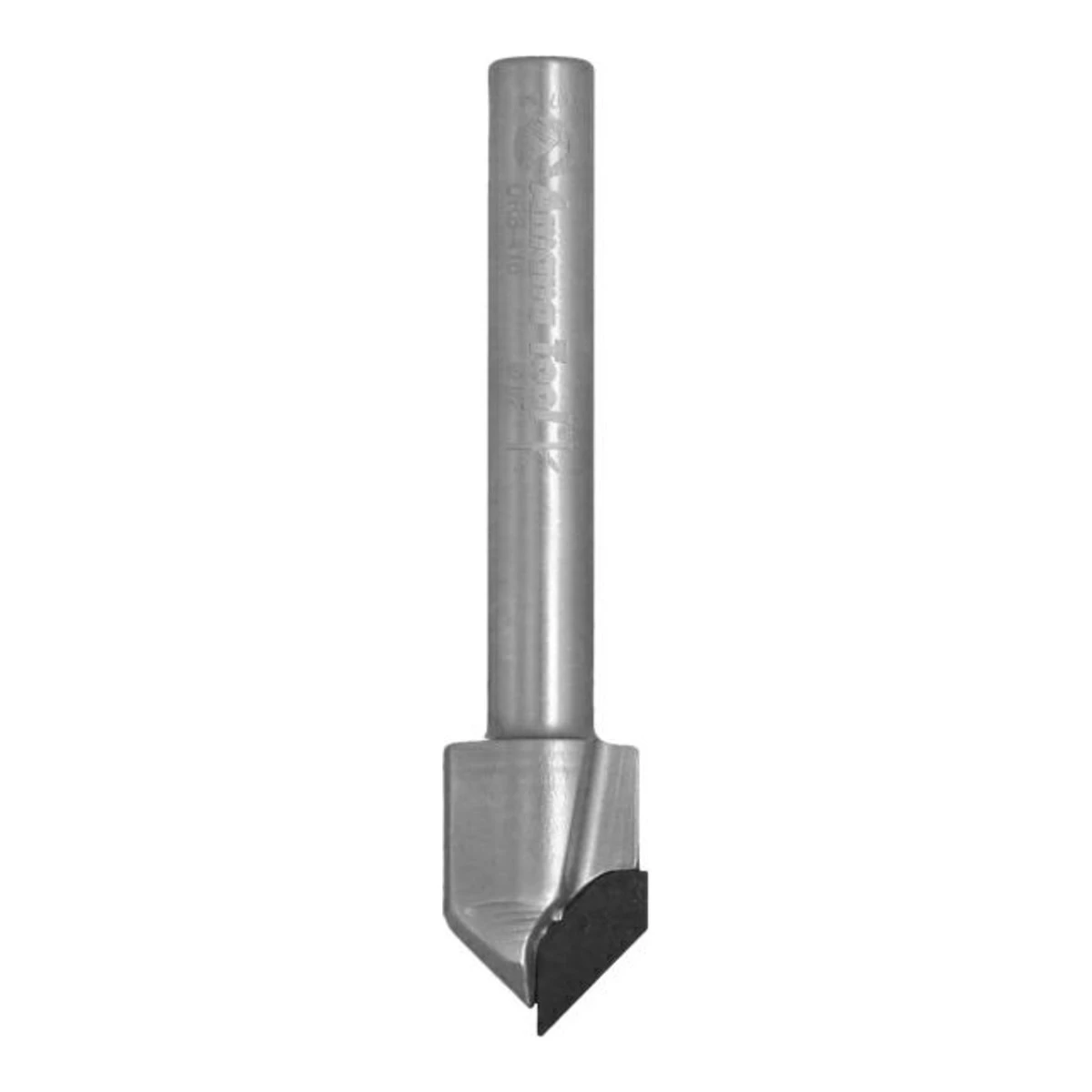

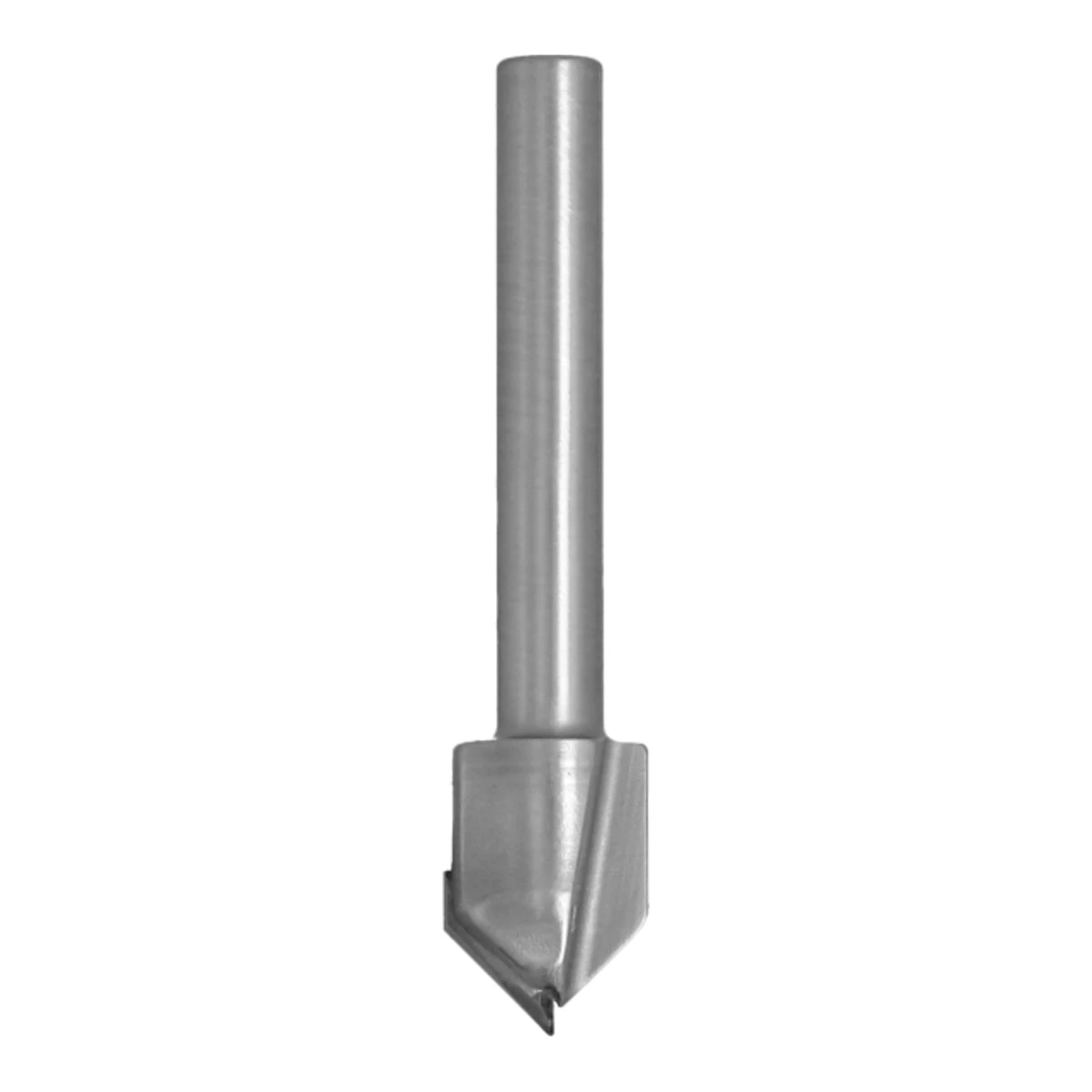

Seria DRB to dwa frezy PCD o średnicy 12,7 mm (1/2 cala) na chwytach calowych. DRB-418 ma jedno ostrze diamentowe ustawione pod kątem 45°, korpus stalowy i chwyt 6,35 mm (1/4 cala), a DRB-434 - dwa ostrza z kątem 30°, korpus z węglika spiekanego (HM) i chwyt 12,7 mm. W ITA Tools seria jest przypisana do frezów PCD do fazowania krawędzi (FDH) oraz do czasz i korytek (FDA).

12,7 mm

Średnica D

9,44-12,7 mm

Długość robocza I

57-76,2 mm

Długość całkowita L

6,35 x 40 mm lub 12,7 mm

Chwyt S

Warianty

Wybierz wariant

Symbol DRB-418 to frez Z1 45° na chwycie 6,35 mm, DRB-434 - frez Z2 30° na chwycie 12,7 mm.

Symbol	D [mm]	I [mm]	L [mm]	S [mm]	Z	H [mm]	Kier.
DRB-418	12,7	9,44	57	6,35	1	4,0	RH
DRB-434	12,7	12,7	76,2	12,7	2	2,5	RH

Wariant wybierasz w polu "Symbol" nad przyciskiem koszyka.

Zastosowania

Do czego go użyjesz

Do czego służy to narzędzie.

✓

Fazowanie krawędzi 45°

DRB-418 z ostrzem pod kątem 45° do fazowania krawędzi płyt i elementów meblowych.

✓

Frezy na chwyt 1/4 cala

Chwyt 6,35 mm pozwala użyć frezu PCD w oprawkach i maszynach z tulejami calowymi 1/4 cala.

✓

Obróbka z kątem 30°

DRB-434 z dwoma ostrzami i kątem 30° na sztywnym chwycie 12,7 mm.

✓

Płyty laminowane i MDF

Ostrza PCD zachowują ostrość przy materiałach ściernych, w których węglik szybko się tępi.

Konstrukcja

Jak jest zbudowany

Najważniejsze cechy konstrukcji.

PCD

Ostrza

Płytki z polikrystalicznego diamentu: Z1 w DRB-418, Z2 w DRB-434.

Stal / HM

Korpus

DRB-418 na korpusie stalowym, DRB-434 na korpusie z węglika spiekanego.

H 2,5-4

Wysokość płytki

Wysokość płytki PCD wyznacza zapas na kolejne ostrzenia.

Parametry pracy

Dane techniczne według producenta ITA Tools.

12,7 mm

Średnica D

9,44-12,7 mm

Długość robocza I

57-76,2 mm

Długość całkowita L

6,35 x 40 mm lub 12,7 mm

Chwyt S

PCD, Z1 lub Z2

Ostrza

45° (DRB-418) / 30° (DRB-434)

Kąt a

2,5-4,0 mm

Wysokość płytki H

⚠ Pracuj z osłonami maszyny i w środkach ochrony osobistej; przestrzegaj maksymalnych obrotów podanych przez producenta.

Dlaczego ITA Tools

✓Dwa ostrza PCD w DRB-434 i korpus z węglika spiekanego HM

✓Wysoka płytka H 4,0 mm w DRB-418 - duży zapas na ostrzenie

✓Chwyty calowe 6,35 i 12,7 mm - do maszyn i oprawek calowych

✓Polerowana tylna krawędź płytki diamentowej zmniejsza przywieranie wiórów, a głębokie kanały ułatwiają ich usuwanie (cechy rodziny frezów DIA ITA Tools wg katalogu)

Na co uważać

✕Chwyty calowe - do metrycznych tulej 6/8/12 mm nie pasują, potrzebna tulejka 1/4 lub 1/2 cala

✕Niska płytka H 2,5 mm w DRB-434 - mniejszy zapas ostrzenia niż w DRB-418

✕PCD nie służy do stali ani drewna z metalowymi wtrąceniami (gwoździe, zszywki) - kontakt z metalem wykrusza płytki

Dane techniczne

Średnica D

12,7 mm

Długość robocza I

9,44-12,7 mm

Długość całkowita L

57-76,2 mm

Chwyt S

6,35 x 40 mm lub 12,7 mm

Ostrza

PCD, Z1 lub Z2

Kąt a

45° (DRB-418) / 30° (DRB-434)

Wysokość płytki H

2,5-4,0 mm

Korpus

DRB-418 - stal; DRB-434 - węglik spiekany HM

Kierunek obrotów

RH (prawe)

Producent

ITA Tools (Polska)

Liczba wariantów

Skompletuj zestaw

Podaj profil (rysunek lub wymiary), materiał i maszynę - dobierzemy symbol z tej serii.

DRB - ta karta

Frezy →

ITAZobacz: Frezy ↓

FAQ

Często zadawane pytania

Nie ma tu Twojego pytania? Zadzwoń: 690 177 172 - pomożemy dobrać frez.

Który wariant DRB wybrać?

DRB-418 to frez jednoostrzowy z kątem 45° na chwycie 6,35 mm, DRB-434 - frez dwuostrzowy z kątem 30° na chwycie 12,7 mm i korpusie HM. Decyduje kąt potrzebnej obróbki i tuleja Twojej maszyny.

Jaką tuleję potrzebuję?

Do DRB-418 tulejkę 1/4 cala (6,35 mm), do DRB-434 tulejkę 1/2 cala (12,7 mm).

Czy frez diamentowy można ostrzyć?

Tak - płytki PCD ostrzy się w serwisie z odpowiednią szlifierką. Zapas na ostrzenie wyznacza wysokość płytki H podana przy każdym symbolu: im wyższa płytka, tym więcej ostrzeń. W katalogu ITA Tools płytka H2,5 to zwykle 2-3 ostrzenia, H3 3-4, H4 4-5, a H6 6-8 ostrzeń.

Czym frez PCD różni się od frezu z węglika (HM/VHM)?

Ostrza z polikrystalicznego diamentu (PCD, DIA) są znacznie twardsze od węglika, dlatego przy płytach laminowanych, MDF, HPL i materiałach ściernych zachowują ostrość wielokrotnie dłużej. Są droższe w zakupie, więc opłacają się przy pracy seryjnej na CNC.
