Frez diamentowy PCD do fazowania górnej i dolnej krawędzi ITA Tools FDE - D 18-42 mm

Przejdź do sekcji Opinie

Frezy profilowe PCD ITA Tools FDE do fazowania krawędzi jednocześnie z góry i z dołu - kąt 45°/45°. 11 symboli o średnicy 18-42 mm, Z2 do Z3+3+3, w tym frezy do fazowania płyt HPL.

Przejdź do pełnego opisu

1 159,90 zł

Wybierz wariant produktu:

Poszczególne warianty mogą różnić się ceną

Symbol

Wybierz

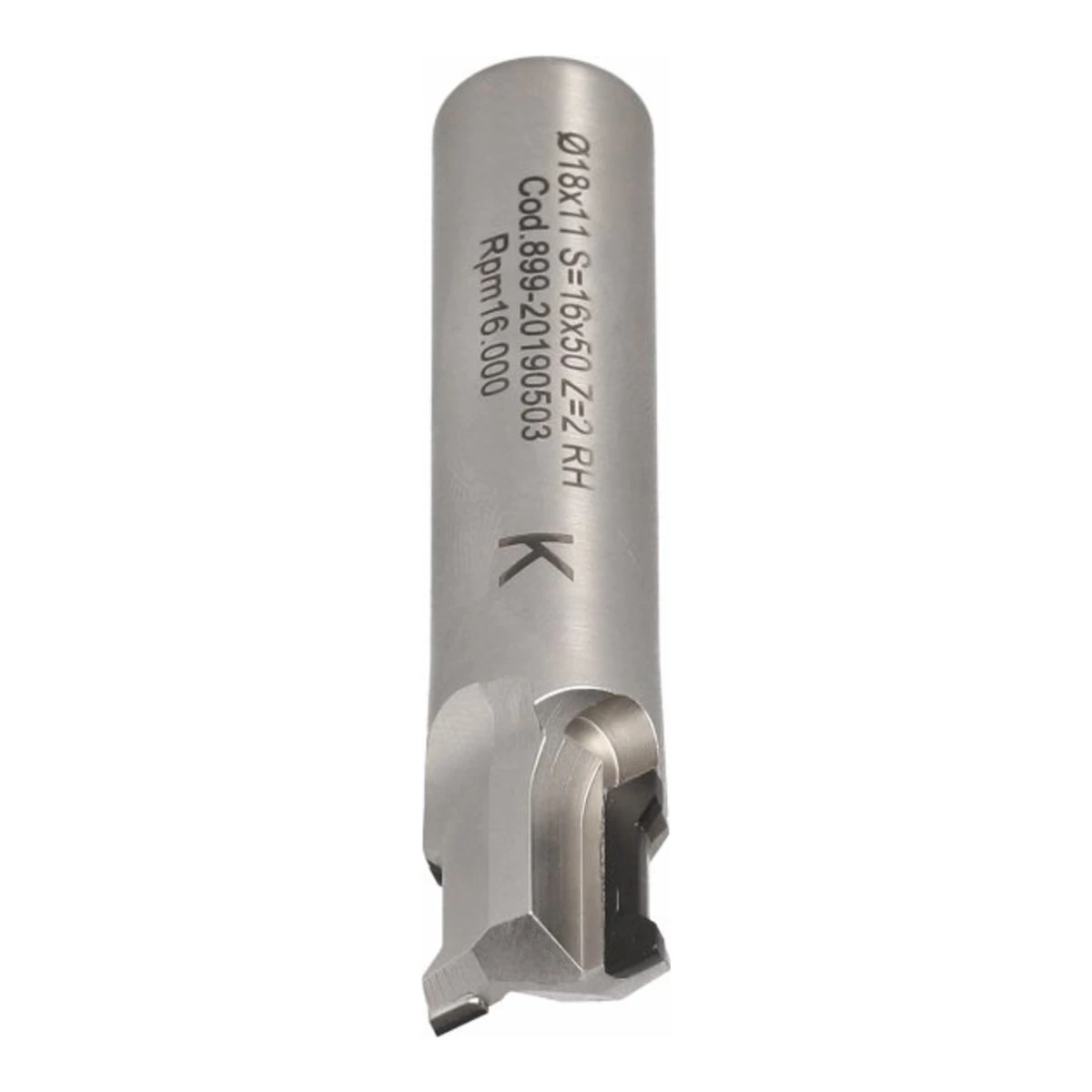

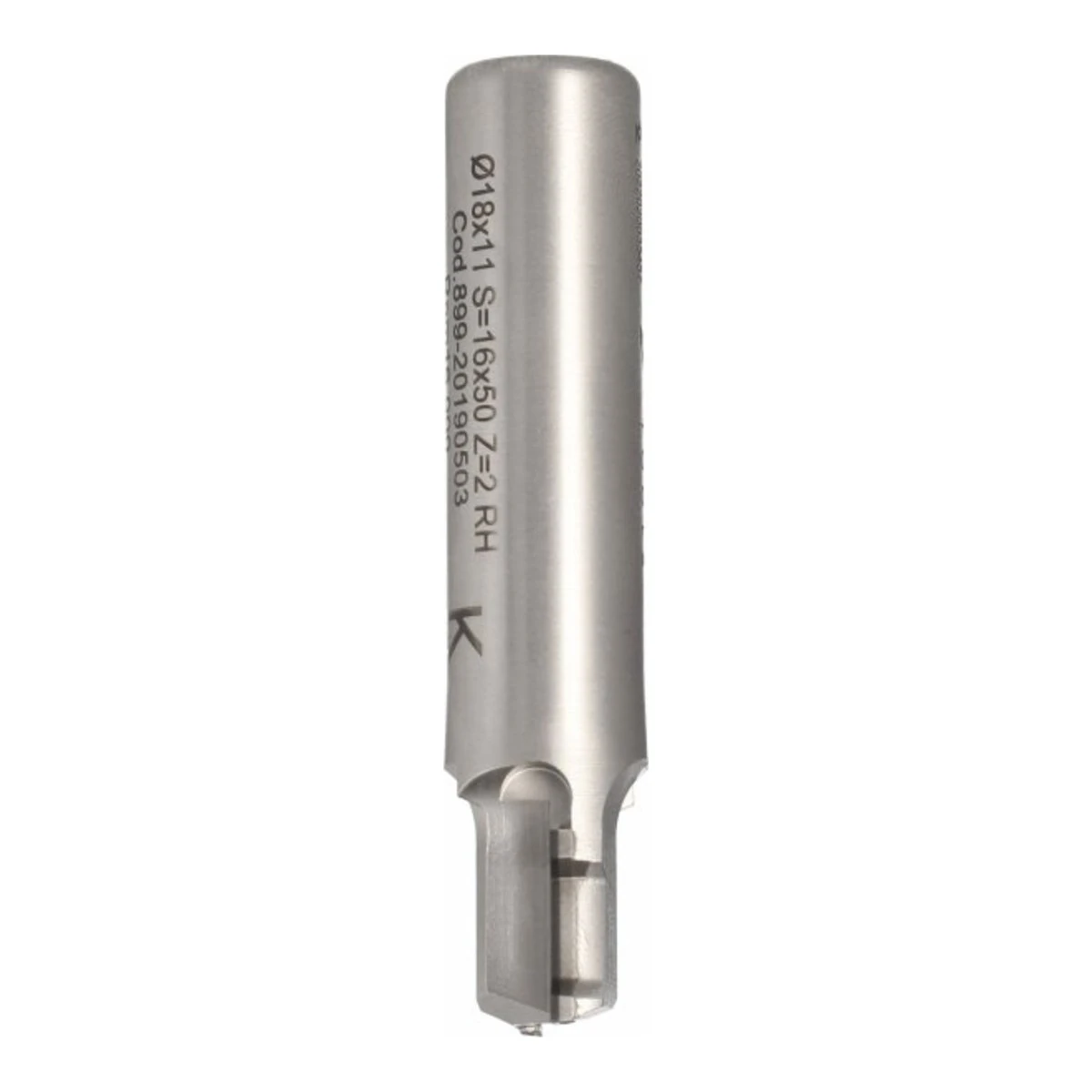

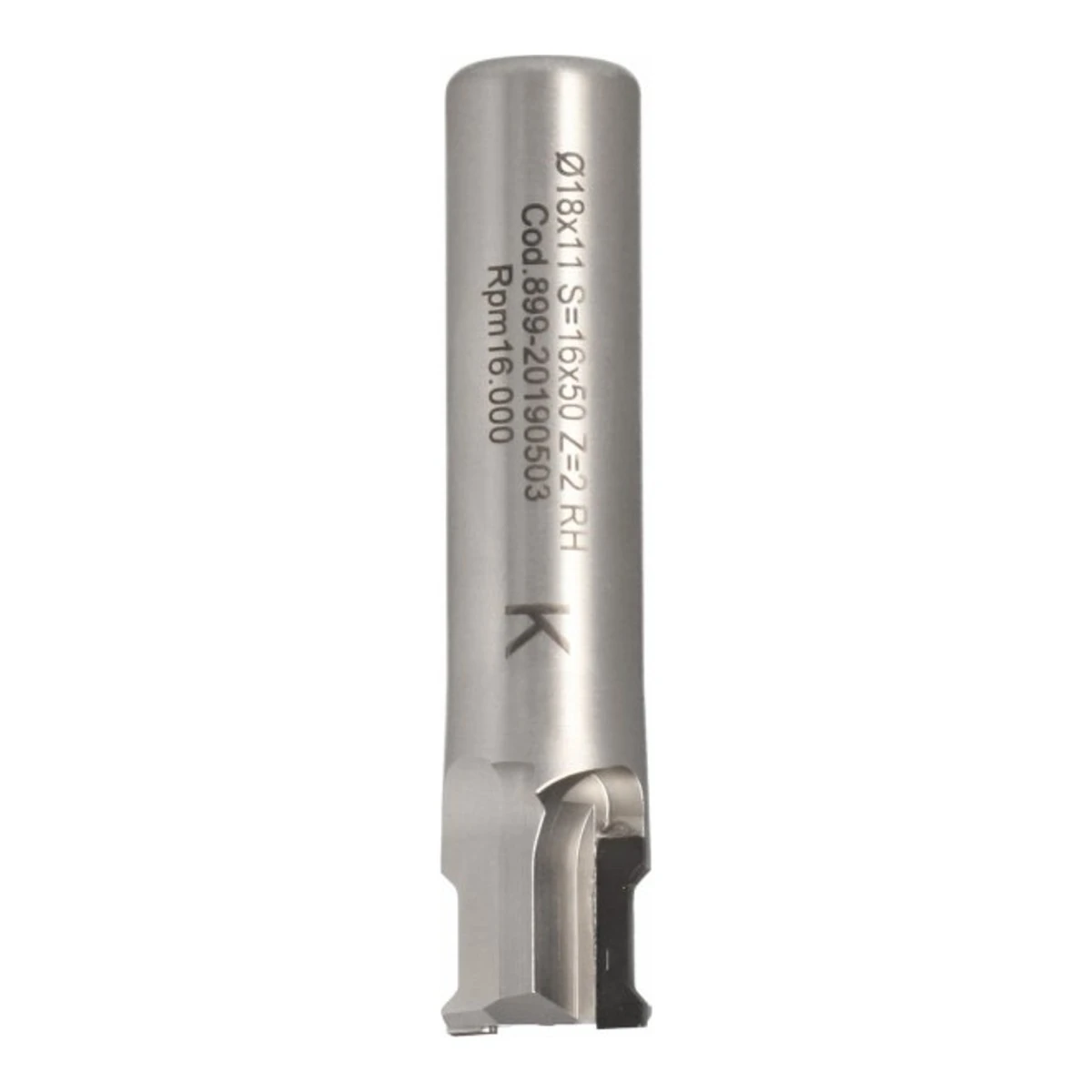

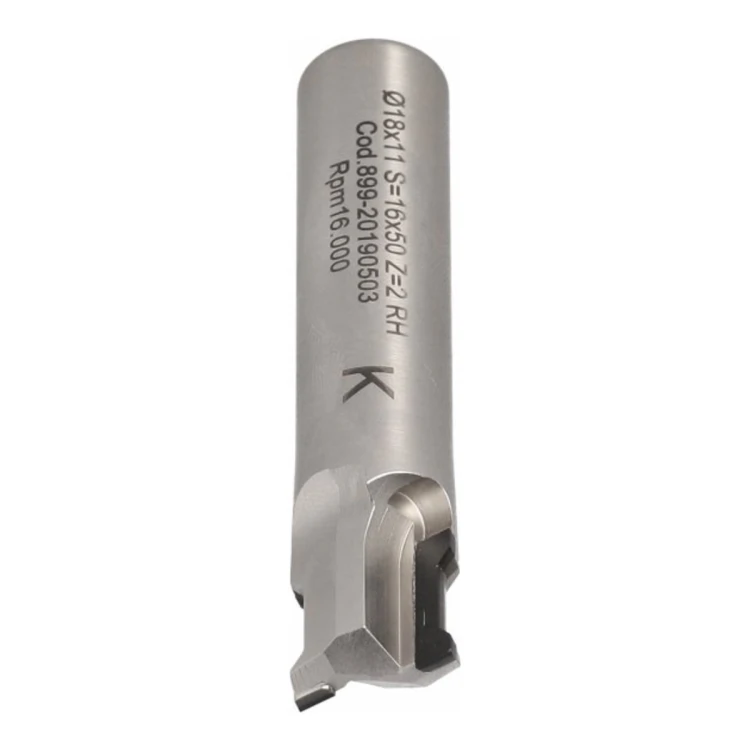

FDE.18.011.16.0SR (D 18/15 mm, I 11 mm, L 78 mm, S 16 mm)

FDE.18.013.16.0SR (D 18/15 mm, I 13 mm, L 80 mm, S 16 mm)

FDE.22.008.20.0SR (D 22,6/18 mm, I 6,4/8 mm, L 75 mm, S 20 mm)

FDE.22.016.16.0SR (D 22,5/15 mm, I 8/16 mm, L 80 mm, S 16 mm)

FDE.30.043.20.0SR (D 30/20 mm, I 43 mm, L 120 mm, S 20 mm)

FDE.33.010.20.0SR (D 33,5/30 mm, I 10,5 mm, L 75 mm, S 20 mm)

FDE.33.025.20.0SR (D 33/24,2 mm, I 25,3 mm, L 95 mm, S 20 mm)

FDE.37.006.20.0SR (D 37/33 mm, I 6,5 mm, L 75 mm, S 20 mm)

FDE.38.014.20.0SR (D 38/34 mm, I 14 mm, L 90 mm, S 20 mm)

FDE.40.014.20.1SR (D 40/34 mm, I 14 mm, L 70 mm, S 20 mm)

FDE.42.060.20.0SR (D 42/34,4 mm, I 59,2 mm, L 130 mm, S 20 mm)

Ilość

szt.

Dostępność:

duża ilość

Czas wysyłki: 48 godzin

Gwarancja 24 miesiące na zakupione produkty
Zwrot do 30 dni pieniądze w 3 dni
Oryginalne produkty znanych marek
Doradztwo zadzwoń: 690 177 172
Karta techniczna Do pobrania w zakładce poniżej

Dostawa i odbiór

Wybrane produkty (oznaczone wysyłką w 24h) zamówione do 14:00 (InPost Paczkomaty i Kurier) wysyłamy tego samego dnia roboczego.
Darmowa wysyłka od 200 zł przy płatności z góry.
Odbiór osobisty: Sulejówek, Trakt Brzeski 56, pon.-pt. 8:00-16:00.

Czas i koszty dostawy

Opis

ITA Tools

Frez diamentowy do fazowania obustronnego FDE

FDE to frezy PCD ITA Tools do fazowania krawędzi z obu stron w jednym przejściu - faza górna i dolna pod kątem 45°/45°. Średnice 18-42 mm, chwyty 16 i 20 mm, od Z2 do wieloostrzowych Z3+3+3 i Z4+2+1. FDE.33.010 i FDE.37.006 są w ofercie producenta opisane jako frezy do HPL, a FDE.42.060 ma układ pozytyw-negatyw i długą część roboczą 59,2 mm.

18-42 mm (profil D/D1)

Średnica D

6,4-59,2 mm

Długość robocza I

70-130 mm

Długość całkowita L

16 x 50, 20 x 50, 20 x 55 mm

Chwyt S

Warianty

Wybierz wariant

D 18/15 = średnica zewnętrzna/wewnętrzna profilu; I 6,4/8 = dwa wymiary długości roboczej profilu.

Symbol	D [mm]	I [mm]	L [mm]	S [mm]	Z	H [mm]	Kier.
FDE.18.011.16.0SR	18/15	11	78	16	2	3,0	RH
FDE.18.013.16.0SR	18/15	13	80	16	2	3,0	RH
FDE.22.008.20.0SR	22,6/18	6,4/8	75	20	3	3,0	RH
FDE.22.016.16.0SR	22,5/15	8/16	80	16	2	3,0	RH
FDE.30.043.20.0SR	30/20	43	120	20	4+2+1	4,0	RH
FDE.33.010.20.0SR	33,5/30	10,5	75	20	3+3+3	4	RH
FDE.33.025.20.0SR	33/24,2	25,3	95	20	2	3,0	RH
FDE.37.006.20.0SR	37/33	6,5	75	20	3+3+3	4	RH
FDE.38.014.20.0SR	38/34	14	90	20	3	4	RH
FDE.40.014.20.1SR	40/34	14	70	20	4	4,0	RH
FDE.42.060.20.0SR	42/34,4	59,2	130	20	2+2	4,0	-

Wariant wybierasz w polu "Symbol" nad przyciskiem koszyka.

Zastosowania

Do czego go użyjesz

Do czego służy to narzędzie.

✓

Fazowanie blatów i półek

Faza górna i dolna w jednym przejściu na krawędziach płyt laminowanych i MDF.

✓

Płyty HPL

FDE.33.010 i FDE.37.006 z układem Z3+3+3 opisane przez producenta jako frezy do HPL.

✓

Grube elementy

FDE.30.043 (I 43 mm) i FDE.42.060 (I 59,2 mm) do wysokich krawędzi i pakietów.

✓

Seryjna produkcja mebli

Ostrza PCD utrzymują jakość fazy przy długich seriach na CNC.

Konstrukcja

Jak jest zbudowany

Najważniejsze cechy konstrukcji.

PCD

Ostrza

Płytki diamentowe od Z2 do Z3+3+3.

45°/45°

Kąt fazy

Faza górna i dolna w jednym narzędziu.

H 3-4

Wysokość płytki

Zapas materiału PCD na ostrzenie.

Parametry pracy

Dane techniczne według producenta ITA Tools.

18-42 mm (profil D/D1)

Średnica D

6,4-59,2 mm

Długość robocza I

70-130 mm

Długość całkowita L

16 x 50, 20 x 50, 20 x 55 mm

Chwyt S

PCD, Z2, Z3, Z4, Z2+2, Z4+2+1, Z3+3+3

Ostrza

45°/45° (FDE.38 - 45°)

Kąt fazy

3,0-4,0 mm

Wysokość płytki H

⚠ Pracuj z osłonami maszyny i w środkach ochrony osobistej; przestrzegaj maksymalnych obrotów podanych przez producenta.

Dlaczego ITA Tools

✓Dwie fazy w jednym przejściu - mniej operacji i zmian narzędzia

✓Wieloostrzowe układy Z3+3+3 i Z4+2+1 do wysokiego posuwu

✓Płytki PCD H 3-4 mm z zapasem do ostrzenia

✓Wersje dedykowane do HPL

✓Polerowana tylna krawędź płytki diamentowej zmniejsza przywieranie wiórów, a głębokie kanały ułatwiają ich usuwanie (cechy rodziny frezów DIA ITA Tools wg katalogu)

Na co uważać

✕Odległość między fazami zależy od długości roboczej I - frez dobierasz do grubości płyty

✕Narzędzie do frezarek CNC i maszyn ze stabilnym mocowaniem w oprawce - nie do wiertarek ani lekkich frezarek ręcznych

✕PCD nie służy do stali ani drewna z metalowymi wtrąceniami (gwoździe, zszywki) - kontakt z metalem wykrusza płytki

Dane techniczne

Średnica D

18-42 mm (profil D/D1)

Długość robocza I

6,4-59,2 mm

Długość całkowita L

70-130 mm

Chwyt S

16 x 50, 20 x 50, 20 x 55 mm

Ostrza

PCD, Z2, Z3, Z4, Z2+2, Z4+2+1, Z3+3+3

Kąt fazy

45°/45° (FDE.38 - 45°)

Wysokość płytki H

3,0-4,0 mm

Kierunek obrotów

RH (prawe); FDE.42.060.20.0SR - układ pozytyw-negatyw

Uwagi

FDE.33.010 - HPL; FDE.37.006 - HPL 6 m; FDE.40.014 - opis k45°/k45°

Producent

ITA Tools (Polska)

Liczba wariantów

Skompletuj zestaw

Podaj profil (rysunek lub wymiary), materiał i maszynę - dobierzemy symbol z tej serii.

FDE - ta karta

Frezy →

ITAZobacz: Frezy ↓

FAQ

Często zadawane pytania

Nie ma tu Twojego pytania? Zadzwoń: 690 177 172 - pomożemy dobrać frez.

Jak dobrać FDE do grubości płyty?

Długość robocza I określa odstęp, na którym frez wykonuje obie fazy. Podaj nam grubość materiału i wielkość fazy - wskażemy symbol.

Co oznacza zapis D 18/15?

Pierwsza liczba to największa średnica profilu, druga - średnica w miejscu fazy (średnica wewnętrzna). Różnica wyznacza szerokość fazy.

Co oznacza Z3+3+3?

Trzy rzędy po trzy ostrza PCD - na górną fazę, część prostą i dolną fazę. Więcej ostrzy pozwala pracować z większym posuwem.

Czy frez diamentowy można ostrzyć?

Tak - płytki PCD ostrzy się w serwisie z odpowiednią szlifierką. Zapas na ostrzenie wyznacza wysokość płytki H podana przy każdym symbolu: im wyższa płytka, tym więcej ostrzeń. W katalogu ITA Tools płytka H2,5 to zwykle 2-3 ostrzenia, H3 3-4, H4 4-5, a H6 6-8 ostrzeń.

Co oznacza RH i LH w symbolu?

RH to obroty prawe (zgodne z ruchem wskazówek zegara patrząc od strony wrzeciona), LH - obroty lewe. Ostatnia litera symbolu to zwykle R lub L. Frez musi pasować do kierunku obrotów wrzeciona maszyny.
