Producent: ITA Tools (przejdź do produktów)

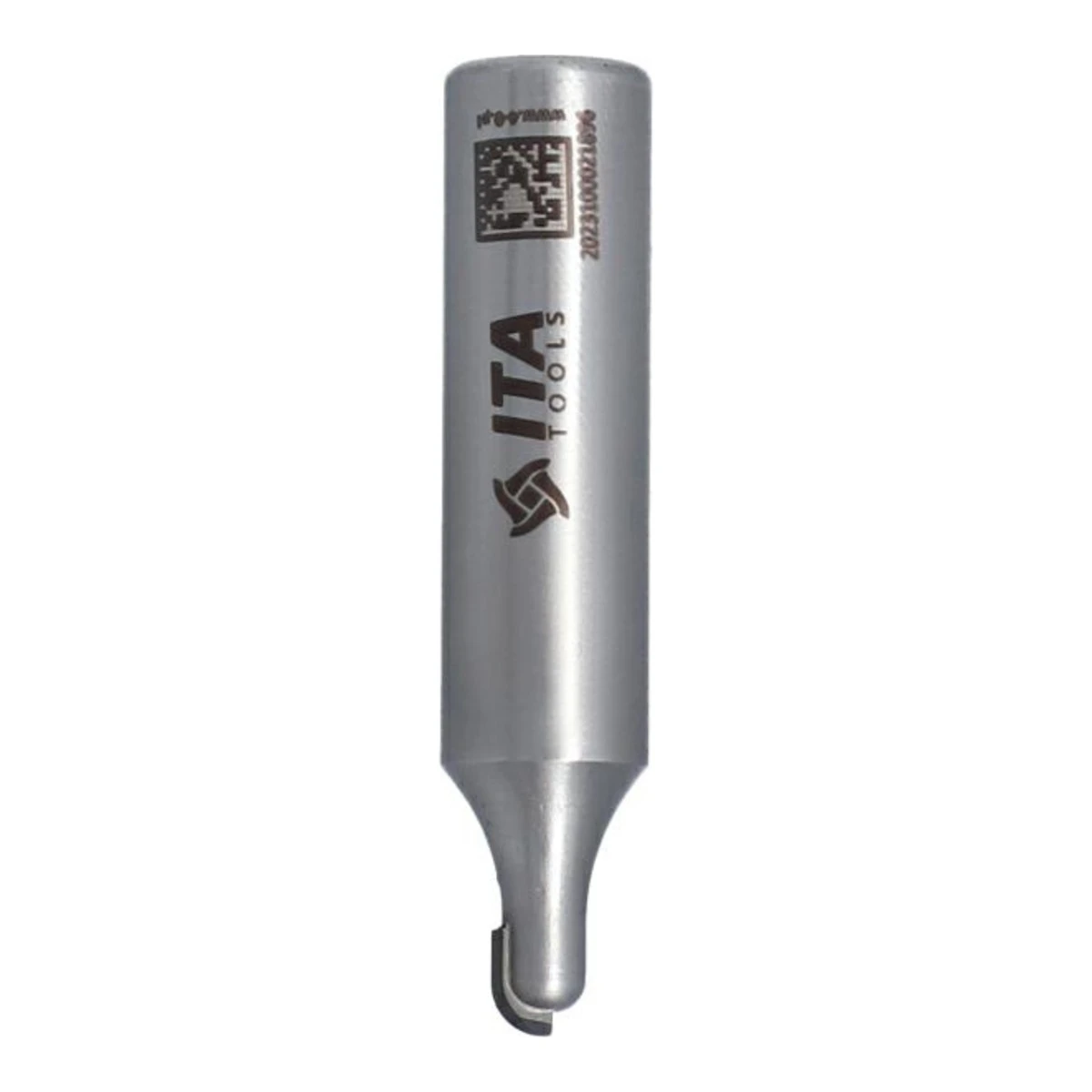

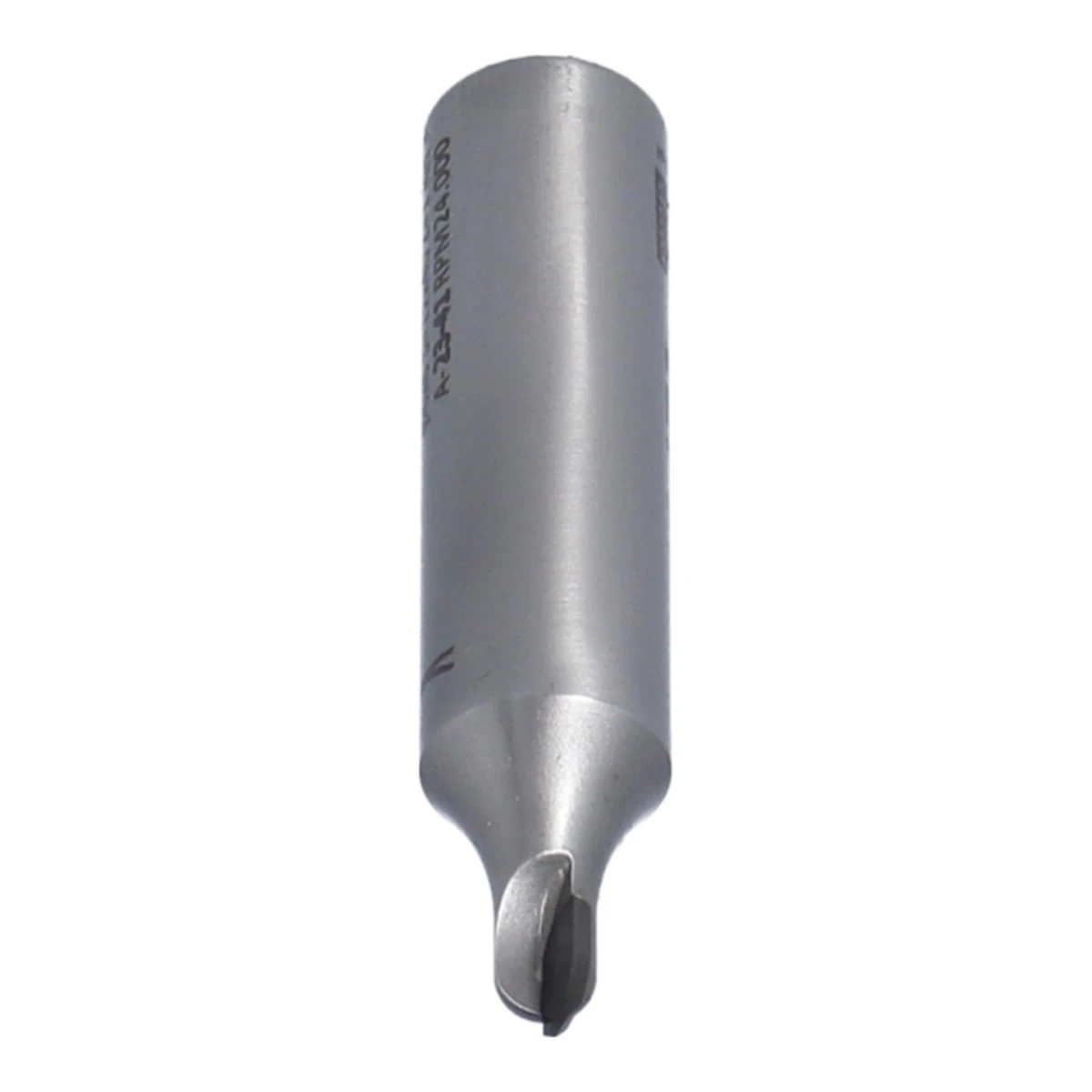

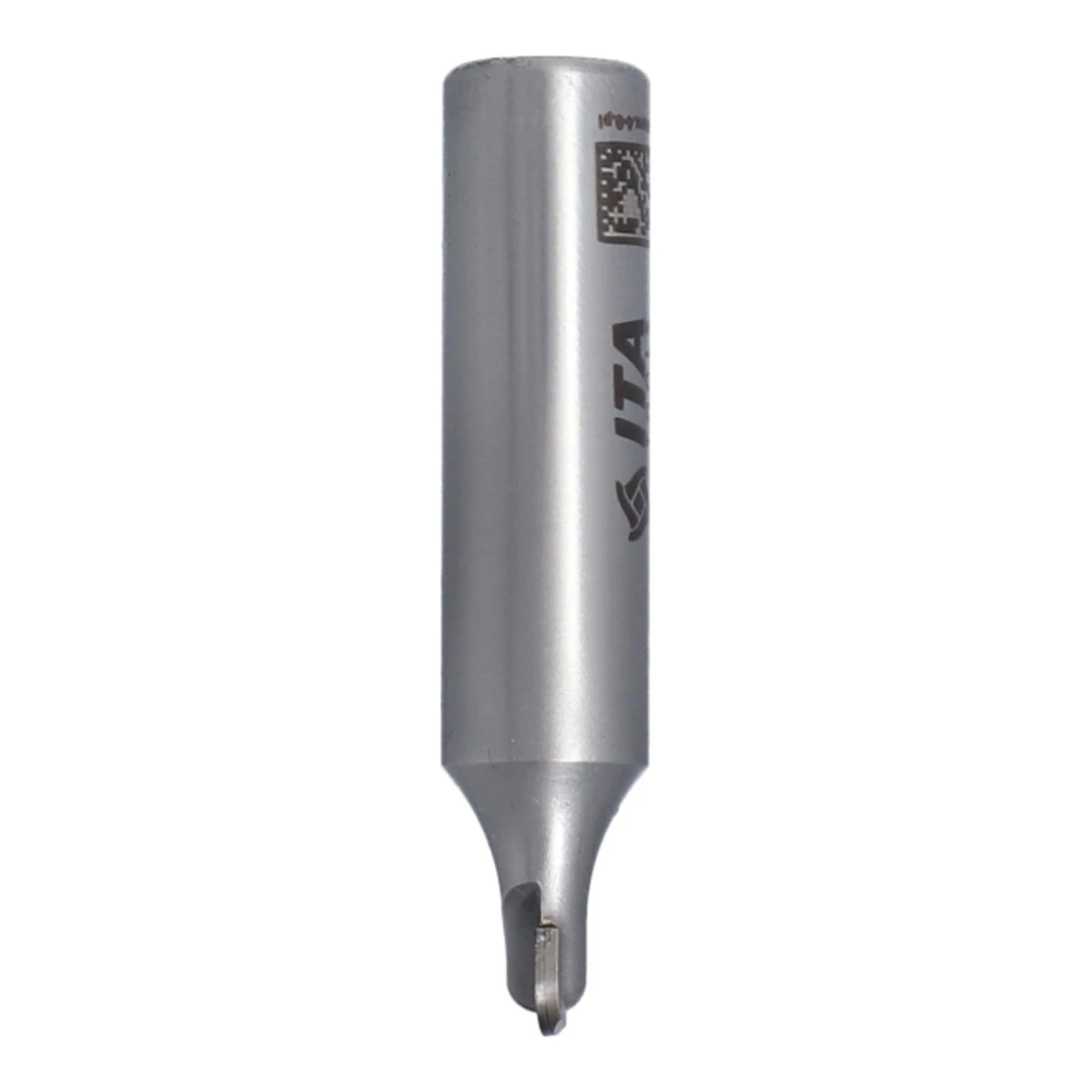

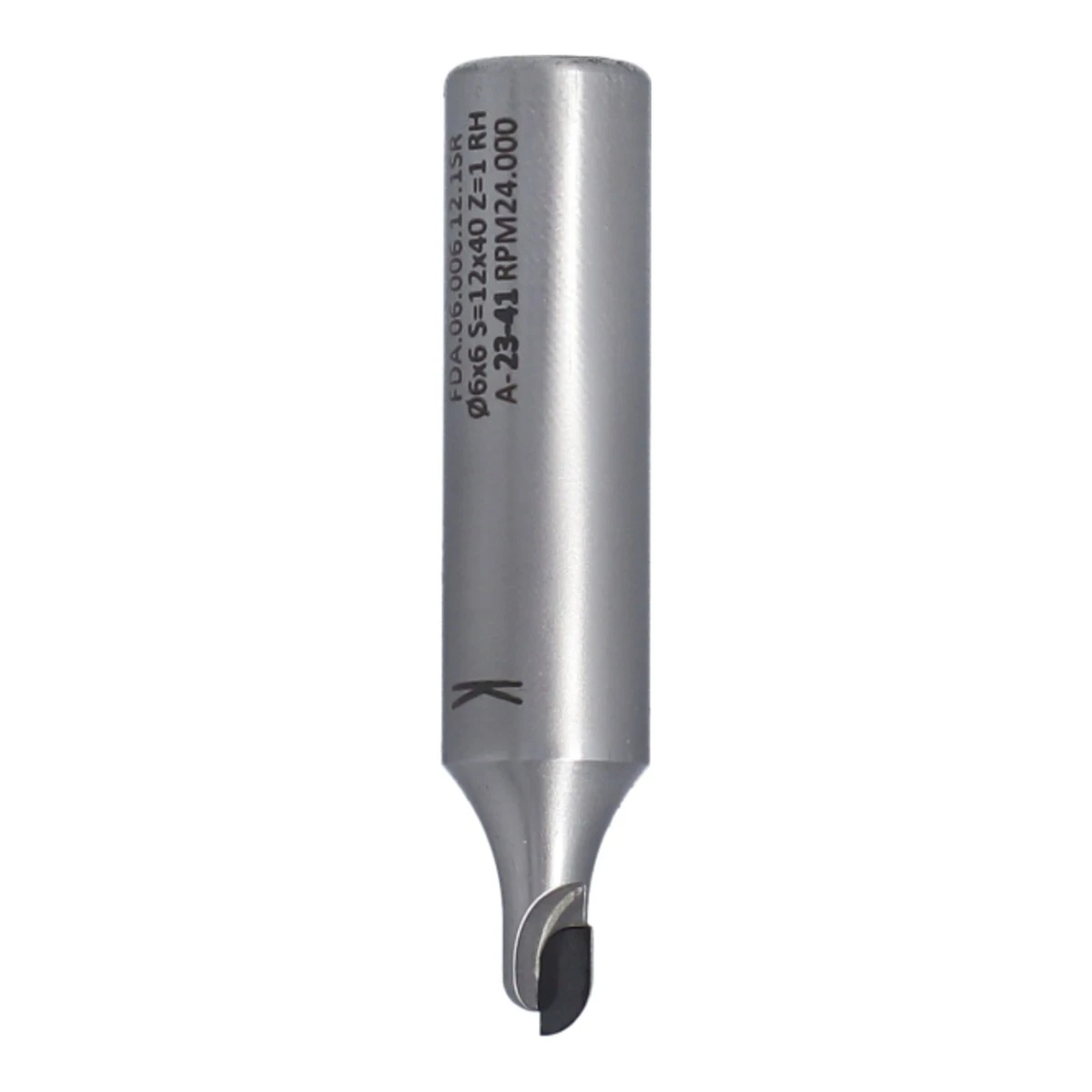

Frez diamentowy PCD do czasz i korytek ITA Tools FDA - D 6-79,4 mm

Przejdź do sekcji Opinie

Frezy profilowe PCD ITA Tools FDA do frezowania czasz, korytek i rowków o dnie zaokrąglonym promieniem R 1-80 mm. 30 symboli o średnicy 6-79,4 mm na chwytach 6-25 mm, Z1-Z4, w tym wersje na korpusie HM i długie frezy do głębokich rowków.

Przejdź do pełnego opisu

800,90 zł

Wybierz wariant produktu:

Poszczególne warianty mogą różnić się ceną

Symbol

Wybierz

FDA.06.006.12.1SR (D 6 mm, I 6 mm, L 55 mm, S 12 mm)

FDA.14.012.20.0SR (D 14 mm, I 12 mm, L 75 mm, S 20 mm)

FDA.06.010.06.0MR (D 6 mm, I 10 mm, L 61 mm, S 6 mm)

FDA.06.010.08.0SR (D 6 mm, I 10 mm, L 70 mm, S 8 mm)

FDA.07.012.12.0SR (D 7,5 mm, I 12 mm, L 70 mm, S 12 mm)

FDA.08.005.16.0SR (D 8,1 mm, I 5,2 mm, L 66 mm, S 16 mm)

FDA.08.010.16.0SR (D 8 mm, I 10 mm, L 70 mm, S 16 mm)

FDA.09.006.08.0SR (D 9,5 mm, I 6,4 mm, L 50,8 mm, S 8 mm)

FDA.09.009.08.0SR (D 9,5 mm, I 9,5 mm, L 40 mm, S 8 mm)

FDA.10.017.10.0MR (D 10 mm, I 17 mm, L 80 mm, S 10 mm)

FDA.10.035.20.0SR (D 10 mm, I 35 mm, L 85 mm, S 20 mm)

FDA.12.010.12.0SR (D 12 mm, I 10 mm, L 70 mm, S 12 mm)

FDA.12.017.12.0SR (D 12,7 mm, I 17 mm, L 57 mm, S 12 mm)

FDA.14.018.16.0SR (D 14,5/8,5 mm, I 18 mm, L 75 mm, S 16 mm)

FDA.15.007.16.0SR (D 15/3 mm, I 7 mm, L 80 mm, S 16 mm)

FDA.16.004.25.0SR (D 16/7 mm, I 4,4 mm, L 70 mm, S 25 mm)

FDA.16.011.16.MSR (D 16 mm, I 11 mm, L 70 mm, S 16 mm)

FDA.16.055.16.0MR (D 16 mm, I 55 mm, L 200 mm, S 16 mm)

FDA.18.005.12.0SR (D 18 mm, I 5 mm, L 75 mm, S 12 mm)

FDA.19.004.12.1SR (D 19/16 mm, I 4,57 mm, L 70 mm, S 12 mm)

FDA.19.013.12.0SR (D 19 mm, I 13 mm, L 60 mm, S 12 mm)

FDA.20.050.20.0DR (D 20 mm, I 50,8/179,08 mm, L 300 mm, S 20 mm)

FDA.24.006.16.0SR (D 24 mm, I 6 mm, L 75 mm, S 16 mm)

FDA.25.015.20.0SR (D 25,4 mm, I 15 mm, L 80 mm, S 20 mm)

FDA.28.014.12.0SR (D 28 mm, I 14 mm, L 90 mm, S 12 mm)

FDA.30.015.16.0SR (D 30 mm, I 15 mm, L 75 mm, S 16 mm)

FDA.35.025.20.0SR (D 35 mm, I 25 mm, L 85 mm, S 20 mm)

FDA.40.009.20.0SR (D 40 mm, I 9,39 mm, L 80 mm, S 20 mm)

FDA.52.010.16.0SR (D 52,9 mm, I 10 mm, L 75 mm, S 16 mm)

FDA.79.015.16.0SR (D 79,4 mm, I 15 mm, L 85 mm, S 16 mm)

Ilość

szt.

Dostępność:

duża ilość

Czas wysyłki: 48 godzin

Gwarancja 24 miesiące na zakupione produkty
Zwrot do 30 dni pieniądze w 3 dni
Oryginalne produkty znanych marek
Doradztwo zadzwoń: 690 177 172
Karta techniczna Do pobrania w zakładce poniżej

Dostawa i odbiór

Wybrane produkty (oznaczone wysyłką w 24h) zamówione do 14:00 (InPost Paczkomaty i Kurier) wysyłamy tego samego dnia roboczego.
Darmowa wysyłka od 200 zł przy płatności z góry.
Odbiór osobisty: Sulejówek, Trakt Brzeski 56, pon.-pt. 8:00-16:00.

Czas i koszty dostawy

Opis

ITA Tools

Frez diamentowy do czasz i korytek FDA

FDA to rodzina frezów PCD ITA Tools do czasz i korytek - frezują rowki i zagłębienia o dnie zaokrąglonym promieniem R. W serii jest 30 symboli: od małych frezów D 6 mm z promieniem R 3 mm (rowki ociekowe, kanały) po szerokie korytka D 79,4 mm z promieniem R 60 mm. Część frezów ma profil złożony (np. D 14,5/8,5 z dwoma promieniami R 3, D 16/7 z R 1/3), a FDA.20.050 to długi frez L 300 mm do głębokich kanałów. Producent klasyfikuje serię także w narzędziach do kompozytów, aluminium i tworzyw sztucznych.

6-79,4 mm

Średnica D

1-80 mm

Promień R

4,4-55 mm (FDA.20.050: 50,8/179,08 mm)

Długość robocza I

40-300 mm

Długość całkowita L

Warianty

Wybierz wariant

W kolumnie D dwa wymiary (np. 14,5/8,5) oznaczają profil schodkowy lub złożony; R 2/5 to dwa promienie na jednym profilu.

Symbol	D [mm]	I [mm]	L [mm]	S [mm]	Z	R [mm]	H [mm]
FDA.06.006.12.1SR	6	6	55	12	1	3	3,0
FDA.14.012.20.0SR	14	12	75	20	2	7	3,0
FDA.06.010.06.0MR	6	10	61	6	1	3	3,0
FDA.06.010.08.0SR	6	10	70	8	1	3	3,0
FDA.07.012.12.0SR	7,5	12	70	12	2	3,75	2,5
FDA.08.005.16.0SR	8,1	5,2	66	16	1	3	3,0
FDA.08.010.16.0SR	8	10	70	16	2	4	3
FDA.09.006.08.0SR	9,5	6,4	50,8	8	2	4,75	4,0
FDA.09.009.08.0SR	9,5	9,5	40	8	2	4,75	3,0
FDA.10.017.10.0MR	10	17	80	10	2	5	3,0
FDA.10.035.20.0SR	10	35	85	20	2	5	4,0
FDA.12.010.12.0SR	12	10	70	12	2	6	3,0
FDA.12.017.12.0SR	12,7	17	57	12	2	6,4	6,0
FDA.14.018.16.0SR	14,5/8,5	18	75	16	2	3	4
FDA.15.007.16.0SR	15/3	7	80	16	2	6	4
FDA.16.004.25.0SR	16/7	4,4	70	25	2	1/3	4
FDA.16.011.16.MSR	16	11	70	16	2	8	4
FDA.16.055.16.0MR	16	55	200	16	2	8	4,0
FDA.18.005.12.0SR	18	5	75	12	2	2/5	3
FDA.19.004.12.1SR	19/16	4,57	70	12	2	12,17	4
FDA.19.013.12.0SR	19	13	60	12	2	9,5	4
FDA.20.050.20.0DR	20	50,8/179,08	300	20	1+1	10	4,0
FDA.24.006.16.0SR	24	6	75	16	2	15	3,0
FDA.25.015.20.0SR	25,4	15	80	20	2	12,7	4
FDA.28.014.12.0SR	28	14	90	12	2	14	4,0
FDA.30.015.16.0SR	30	15	75	16	2	15	4,0
FDA.35.025.20.0SR	35	25	85	20	4	80	5,0
FDA.40.009.20.0SR	40	9,39	80	20	2	26	4,0
FDA.52.010.16.0SR	52,9	10	75	16	2	40	4,0
FDA.79.015.16.0SR	79,4	15	85	16	2	60	4,0

Wariant wybierasz w polu "Symbol" nad przyciskiem koszyka.

Zastosowania

Do czego go użyjesz

Gdzie sprawdza się frez z zaokrąglonym czołem.

✓

Rowki ociekowe w blatach

Małe średnice D 6-12,7 mm z promieniem R 3-6,4 mm do frezowania rowków odpływowych i kanałów w blatach z płyt i kompozytów.

✓

Korytka i czasze

Duże średnice D 24-79,4 mm z promieniem R 15-60 mm do płytkich, szerokich zagłębień o łagodnym dnie.

✓

Uchwyty i wybrania dekoracyjne

Wybrania półokrągłe w frontach i elementach meblowych z MDF i płyt laminowanych.

✓

Głębokie kanały

FDA.10.035, FDA.16.055 (L 200 mm) i FDA.20.050 (L 300 mm) do rowków o dużej głębokości.

✓

Kompozyty i tworzywa

Producent przypisuje serię również do obróbki kompozytów, aluminium i tworzyw sztucznych.

Konstrukcja

Jak jest zbudowany

Najważniejsze cechy konstrukcji.

PCD

Ostrza

Płytki z polikrystalicznego diamentu Z1-Z4 z zaokrąglonym profilem.

R 1-80

Promień dna

30 symboli od małych rowków po szerokie korytka.

H 2,5-6

Wysokość płytki

Wyższa płytka = więcej możliwych ostrzeń.

Parametry pracy

Dane techniczne według producenta ITA Tools.

6-79,4 mm

Średnica D

1-80 mm

Promień R

4,4-55 mm (FDA.20.050: 50,8/179,08 mm)

Długość robocza I

40-300 mm

Długość całkowita L

6, 8, 10, 12, 16, 20, 25 mm

Chwyt S

PCD, Z1, Z2, Z1+1, Z4

Ostrza

2,5-6,0 mm

Wysokość płytki H

⚠ Pracuj z osłonami maszyny i w środkach ochrony osobistej; przestrzegaj maksymalnych obrotów podanych przez producenta.

Dlaczego ITA Tools

✓Bardzo szeroki wybór promieni R 1-80 mm w jednej serii

✓Płytki PCD H 3-6 mm - zapas na wielokrotne ostrzenie

✓Wersje na korpusie HM do małych średnic i długich wysięgów

✓Chwyty od 6 do 25 mm - od małych frezarek CNC po centra obróbcze

✓Polerowana tylna krawędź płytki diamentowej zmniejsza przywieranie wiórów, a głębokie kanały ułatwiają ich usuwanie (cechy rodziny frezów DIA ITA Tools wg katalogu)

Na co uważać

✕Narzędzie do frezarek CNC i maszyn ze stabilnym mocowaniem w oprawce - nie do wiertarek ani lekkich frezarek ręcznych

✕PCD nie służy do stali ani drewna z metalowymi wtrąceniami (gwoździe, zszywki) - kontakt z metalem wykrusza płytki

✕Średnica, promień i długość robocza są ze sobą powiązane - przed zamówieniem sprawdź wszystkie trzy w tabeli

Dane techniczne

Średnica D

6-79,4 mm

Promień R

1-80 mm

Długość robocza I

4,4-55 mm (FDA.20.050: 50,8/179,08 mm)

Długość całkowita L

40-300 mm

Chwyt S

6, 8, 10, 12, 16, 20, 25 mm

Ostrza

PCD, Z1, Z2, Z1+1, Z4

Wysokość płytki H

2,5-6,0 mm

Korpus

stalowy; wersje z literą M w symbolu (np. FDA.06.010.06.0MR, FDA.10.017.10.0MR, FDA.16.055.16.0MR) - korpus HM

Kierunek obrotów

RH (prawe) - wszystkie symbole

Uwagi

FDA.06.010.06.0MR - ostrze negatyw; FDA.20.050.20.0DR - Z1+1, pozytyw; FDA.09.006.08.0SR - odnośnik CMT 914.095.11; FDA.16.011.16.MSR - opis producenta: SK GRUBSZY

Producent

ITA Tools (Polska)

Liczba wariantów

Skompletuj zestaw

Podaj profil (rysunek lub wymiary), materiał i maszynę - dobierzemy symbol z tej serii.

FDA - ta karta

Frezy →

ITAZobacz: Frezy ↓

FAQ

Często zadawane pytania

Nie ma tu Twojego pytania? Zadzwoń: 690 177 172 - pomożemy dobrać frez.

Jak dobrać frez FDA?

Zacznij od promienia dna R i szerokości rowka (średnica D), potem sprawdź długość roboczą I i chwyt S pod oprawkę. Przy profilu złożonym (dwa wymiary D, np. 15/3) frez ma dwa promienie lub stopień.

Co oznacza Z1+1 w FDA.20.050?

Jedno ostrze tnące PCD plus jedno ostrze czołowe/wiercące - frez może zagłębiać się w materiał osiowo.

Czy są frezy FDA na chwyt 6 i 8 mm?

Tak - FDA.06.010.06.0MR (chwyt 6 mm), FDA.06.010.08.0SR, FDA.09.006 i FDA.09.009 (chwyt 8 mm).

Czy frez diamentowy można ostrzyć?

Tak - płytki PCD ostrzy się w serwisie z odpowiednią szlifierką. Zapas na ostrzenie wyznacza wysokość płytki H podana przy każdym symbolu: im wyższa płytka, tym więcej ostrzeń. W katalogu ITA Tools płytka H2,5 to zwykle 2-3 ostrzenia, H3 3-4, H4 4-5, a H6 6-8 ostrzeń.

Czym frez PCD różni się od frezu z węglika (HM/VHM)?

Ostrza z polikrystalicznego diamentu (PCD, DIA) są znacznie twardsze od węglika, dlatego przy płytach laminowanych, MDF, HPL i materiałach ściernych zachowują ostrość wielokrotnie dłużej. Są droższe w zakupie, więc opłacają się przy pracy seryjnej na CNC.
