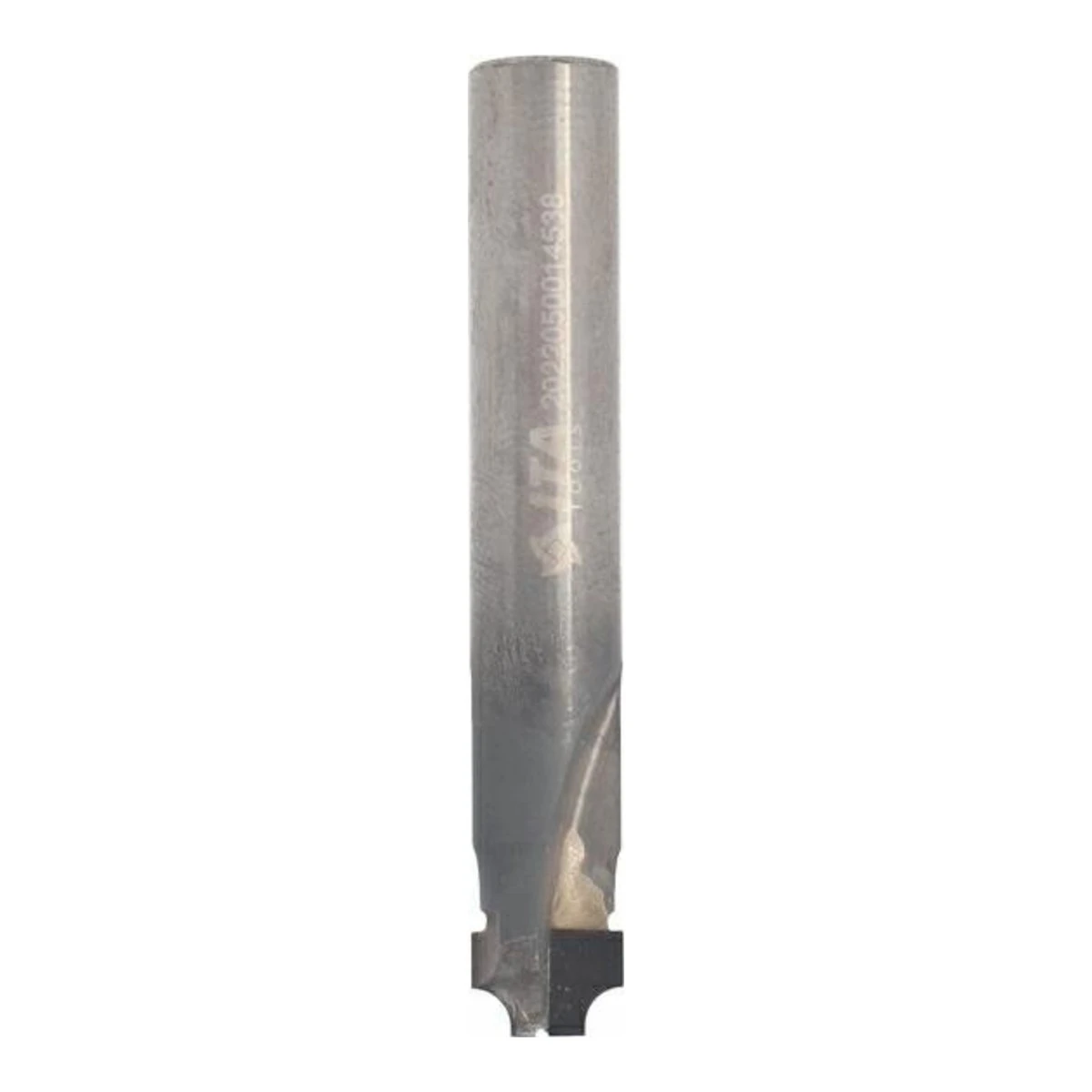

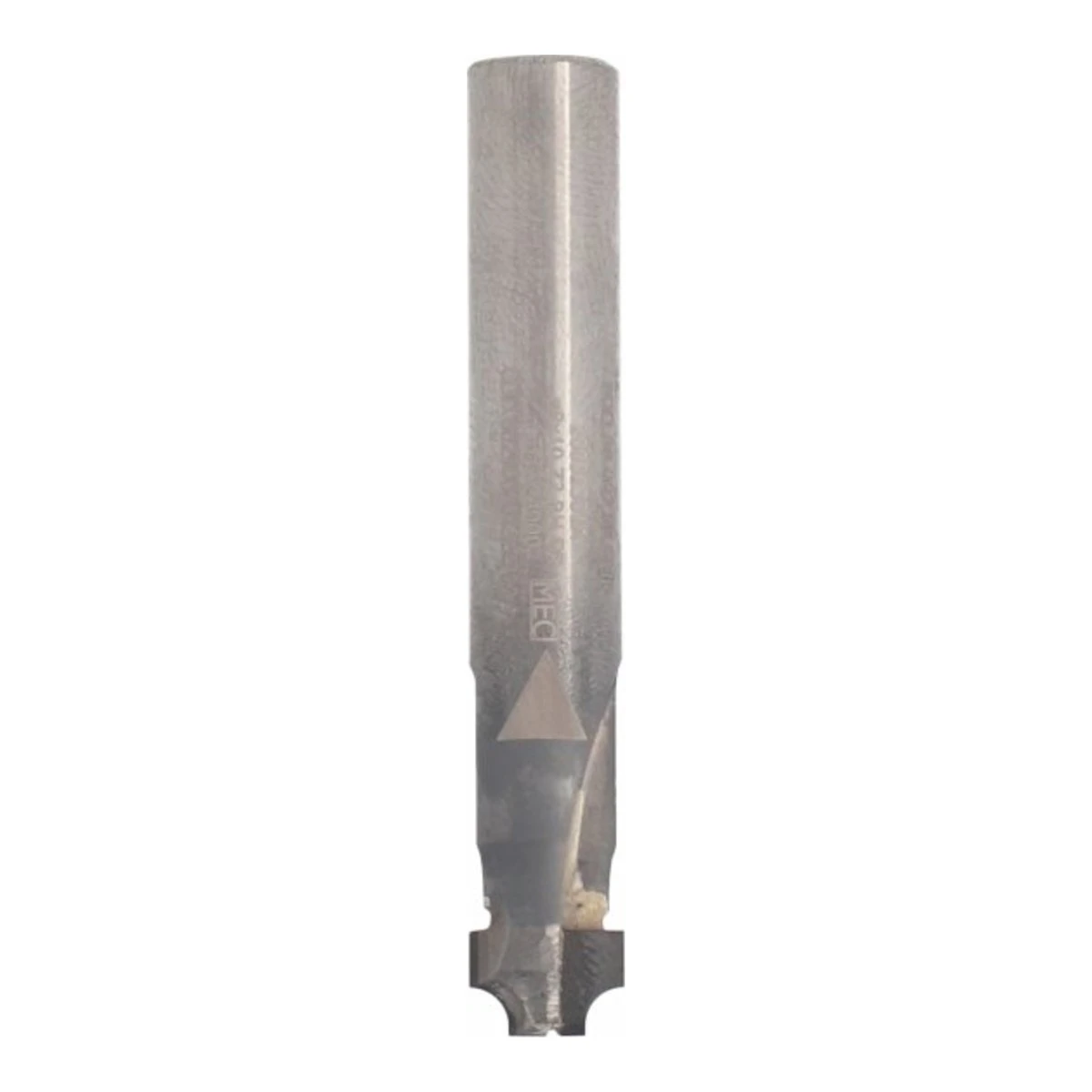

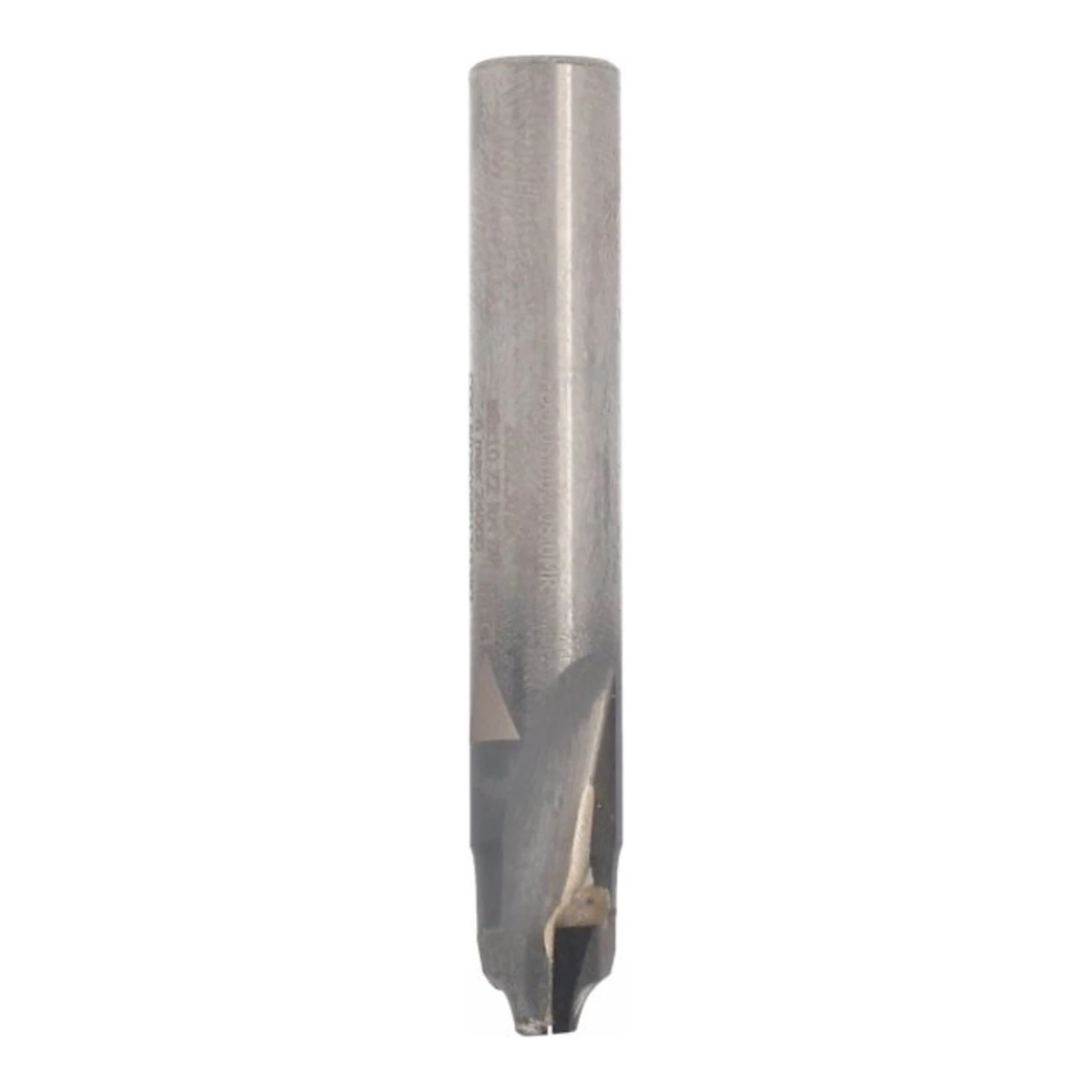

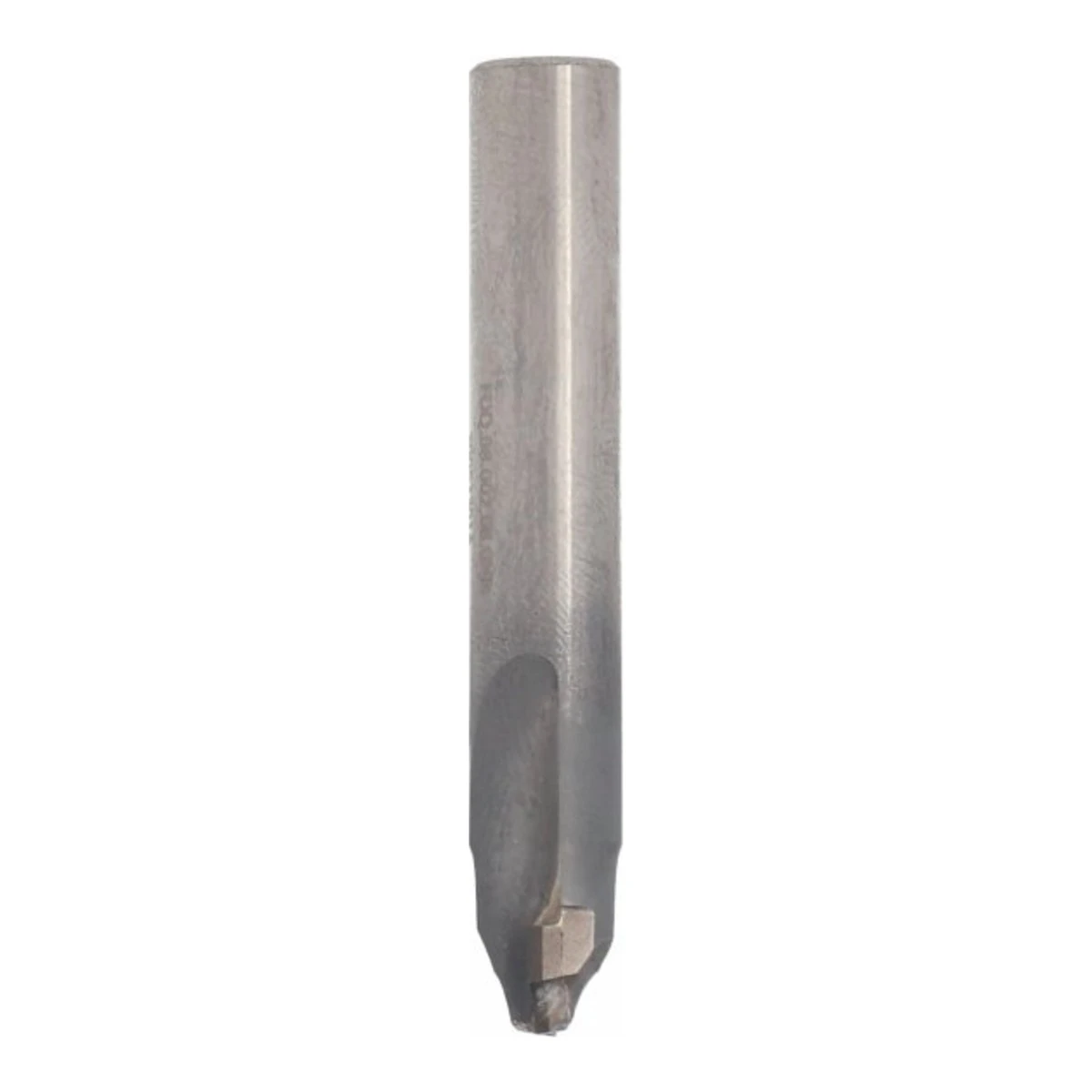

Frez diamentowy PCD ćwierćwałek do zaokrąglania krawędzi ITA Tools FDQ - D 8-90 mm

Przejdź do sekcji Opinie

Frezy profilowe PCD ITA Tools FDQ typu ćwierćwałek do zaokrąglania krawędzi promieniem R 1-52 mm. 23 symbole o średnicy 8-90 mm na chwytach 8-25 mm, w tym frez z łożyskiem dolnym i wersje na korpusie HM.

Przejdź do pełnego opisu

927,90 zł

Wybierz wariant produktu:

Poszczególne warianty mogą różnić się ceną

Symbol

Wybierz

FDQ.08.002.08.0MR (D 8/4 mm, I 2,5 mm, L 50 mm, S 8 mm)

FDQ.09.010.08.0SR (D 9/3 mm, I 10 mm, L 60 mm, S 8 mm)

FDQ.10.008.10.0SR (D 10/2 mm, I 8,7 mm, L 80 mm, S 10 mm)

FDQ.13.006.12.1SR (D 13,5/1,5 mm, L 70 mm, S 12,7 mm, Z 1+1)

FDQ.18.005.25.0SR (D 18/6,14 mm, I 5 mm, L 80 mm, S 25 mm)

FDQ.19.013.12.0SR (D 19 mm, I 13 mm, L 70 mm, S 12 mm)

FDQ.20.003.20.0SR (D 20/10 mm, I 3 mm, L 70 mm, S 20 mm)

FDQ.20.003.25.1SR (D 20/12 mm, I 3 mm, L 70 mm, S 25 mm)

FDQ.20.005.08.BSR (D 20/12,7 mm, I 5,4 mm, L 64,7 mm, S 8 mm)

FDQ.20.005.25.0SR (D 20/17 mm, I 5,2 mm, L 70 mm, S 25 mm)

FDQ.20.020.12.0SR (D 20 mm, I 20 mm, L 70 mm, S 12 mm)

FDQ.21.018.16.0SR (D 21/16 mm, I 18 mm, L 68 mm, S 16 mm)

FDQ.23.012.12.0SR (D 23/11 mm, I 12 mm, L 70 mm, S 12 mm)

FDQ.26.008.16.0SR (D 26/10 mm, I 8 mm, L 70 mm, S 16 mm)

FDQ.26.012.08.0SR (D 26/2 mm, I 12 mm, L 60 mm, S 8 mm)

FDQ.30.005.20.0SR (D 30 mm, I 5,2 mm, L 75 mm, S 20 mm)

FDQ.33.015.20.0SR (D 33,4/12 mm, I 15 mm, L 90 mm, S 20 mm)

FDQ.36.008.12.0SR (D 36/4 mm, I 8 mm, L 75 mm, S 12 mm)

FDQ.37.076.20.1SR (D 36,9 mm, I 13,6 mm, L 80 mm, S 20 mm)

FDQ.44.022.12.0SR (D 44,5/12,5 mm, I 22,2 mm, L 85 mm, S 12 mm)

FDQ.48.016.20.1SR (D 48/5 mm, I 16 mm, L 90 mm, S 20 mm)

FDQ.49.020.20.0SR (D 49/5 mm, I 20,25 mm, L 90 mm, S 20 mm)

FDQ.90.022.25.0SR (D 90/16 mm, I 22,5 mm, L 95 mm, S 25 mm)

Ilość

szt.

Dostępność:

duża ilość

Czas wysyłki: 48 godzin

Gwarancja 24 miesiące na zakupione produkty
Zwrot do 30 dni pieniądze w 3 dni
Oryginalne produkty znanych marek
Doradztwo zadzwoń: 690 177 172
Karta techniczna Do pobrania w zakładce poniżej

Dostawa i odbiór

Wybrane produkty (oznaczone wysyłką w 24h) zamówione do 14:00 (InPost Paczkomaty i Kurier) wysyłamy tego samego dnia roboczego.
Darmowa wysyłka od 200 zł przy płatności z góry.
Odbiór osobisty: Sulejówek, Trakt Brzeski 56, pon.-pt. 8:00-16:00.

Czas i koszty dostawy

Opis

ITA Tools

Frez diamentowy ćwierćwałek FDQ

FDQ to najszersza seria frezów PCD ITA Tools typu ćwierćwałek - zaokrąglają krawędź promieniem z jednej strony. 23 symbole obejmują średnice 8-90 mm i promienie od R 1 do R 52 mm, na chwytach 8, 10, 12, 12,7, 16, 20 i 25 mm. Są tu małe frezy na korpusie HM (FDQ.08.002), frez z łożyskiem dolnym (FDQ.20.005.08.BSR), wersja Z2+2 do płyty wiórowej (FDQ.37.076) i frezy z dwoma promieniami na jednym profilu.

8-90 mm

Średnica D

1-52 mm

Promień R

2,5-22,5 mm

Długość robocza I

50-95 mm

Długość całkowita L

Warianty

Wybierz wariant

D 10/2 = średnica maksymalna/minimalna profilu; R 5/5 = dwa promienie na profilu.

Symbol	D [mm]	I [mm]	L [mm]	S [mm]	Z	R [mm]	H [mm]
FDQ.08.002.08.0MR	8/4	2,5	50	8	2	2	3,0
FDQ.09.010.08.0SR	9/3	10	60	8	2	3	3,0
FDQ.10.008.10.0SR	10/2	8,7	80	10	2	5/5	3,0
FDQ.13.006.12.1SR	13,5/1,5	-	70	12,7	1+1	-	4,0
FDQ.18.005.25.0SR	18/6,14	5	80	25	2	1/4	4,0
FDQ.19.013.12.0SR	19	13	70	12	2	9,5	4
FDQ.20.003.20.0SR	20/10	3	70	20	2	3	3
FDQ.20.003.25.1SR	20/12	3	70	25	3	1	3
FDQ.20.005.08.BSR	20/12,7	5,4	64,7	8	2	2	3,0
FDQ.20.005.25.0SR	20/17	5,2	70	25	2	5,35/5,35	4,0
FDQ.20.020.12.0SR	20	20	70	12	2	6	3,0
FDQ.21.018.16.0SR	21/16	18	68	16	2	2	4,0
FDQ.23.012.12.0SR	23/11	12	70	12	2	6	4
FDQ.26.008.16.0SR	26/10	8	70	16	2	8	4,0
FDQ.26.012.08.0SR	26/2	12	60	8	2	7,5	4,0
FDQ.30.005.20.0SR	30	5,2	75	20	2	2/6	4,0
FDQ.33.015.20.0SR	33,4/12	15	90	20	2	8,7	4,0
FDQ.36.008.12.0SR	36/4	8	75	12	2	15	4
FDQ.37.076.20.1SR	36,9	13,6	80	20	2+2	12	4
FDQ.44.022.12.0SR	44,5/12,5	22,2	85	12	2	16	4,0
FDQ.48.016.20.1SR	48/5	16	90	20	2	20	3,0
FDQ.49.020.20.0SR	49/5	20,25	90	20	2	20	3,0
FDQ.90.022.25.0SR	90/16	22,5	95	25	2	52	4,0

Wariant wybierasz w polu "Symbol" nad przyciskiem koszyka.

Zastosowania

Do czego go użyjesz

Do czego służy to narzędzie.

✓

Zaokrąglanie krawędzi blatów

Promienie R 3-15 mm do krawędzi blatów, półek i frontów.

✓

Małe promienie na elementach

R 1-3 mm do łagodnego złamania krawędzi płyt laminowanych.

✓

Prowadzenie łożyskiem

FDQ.20.005.08.BSR z łożyskiem dolnym i chwytem 8 mm - frezowanie wzdłuż krawędzi wzornika lub elementu.

✓

Duże zaokrąglenia

FDQ.48, FDQ.49 i FDQ.90 z promieniami R 20-52 mm do grubych elementów.

✓

Płyta wiórowa

FDQ.37.076 z układem Z2+2 opisany przez producenta do płyty wiórowej.

Konstrukcja

Jak jest zbudowany

Najważniejsze cechy konstrukcji.

PCD

Ostrza

Płytki diamentowe Z2-Z3, Z1+1, Z2+2.

R 1-52

Promień

23 symbole od drobnych do dużych zaokrągleń.

S 8-25

Chwyt

Siedem średnic chwytu.

Parametry pracy

Dane techniczne według producenta ITA Tools.

8-90 mm

Średnica D

1-52 mm

Promień R

2,5-22,5 mm

Długość robocza I

50-95 mm

Długość całkowita L

8, 10, 12, 12,7, 16, 20, 25 mm

Chwyt S

PCD, Z2, Z3, Z1+1, Z2+2

Ostrza

3-4 mm

Wysokość płytki H

⚠ Pracuj z osłonami maszyny i w środkach ochrony osobistej; przestrzegaj maksymalnych obrotów podanych przez producenta.

Dlaczego ITA Tools

✓23 symbole - promień i chwyt do niemal każdego zadania

✓Wersja z łożyskiem dolnym na chwycie 8 mm

✓Profile z dwoma promieniami (np. R 5/5, R 1/4) w jednym narzędziu

✓Płytki PCD H 3-4 mm z zapasem do ostrzenia

✓Polerowana tylna krawędź płytki diamentowej zmniejsza przywieranie wiórów, a głębokie kanały ułatwiają ich usuwanie (cechy rodziny frezów DIA ITA Tools wg katalogu)

Na co uważać

✕Frezy bez łożyska wymagają prowadzenia przez program CNC

✕PCD nie służy do stali ani drewna z metalowymi wtrąceniami (gwoździe, zszywki) - kontakt z metalem wykrusza płytki

✕Większość symboli to obroty prawe (RH) - przed zakupem sprawdź kierunek obrotów wrzeciona

Dane techniczne

Średnica D

8-90 mm

Promień R

1-52 mm

Długość robocza I

2,5-22,5 mm

Długość całkowita L

50-95 mm

Chwyt S

8, 10, 12, 12,7, 16, 20, 25 mm

Ostrza

PCD, Z2, Z3, Z1+1, Z2+2

Wysokość płytki H

3-4 mm

Kierunek obrotów

RH (prawe) - wszystkie symbole

Korpus

stalowy; FDQ.08.002.08.0MR - korpus HM

Uwagi

FDQ.20.005.08.BSR - łożysko dolne; FDQ.37.076 - płyta wiórowa; FDQ.44.022 - odnośnik CMT 927.66; FDQ.30.005 - oznaczenie P16

Uwaga do danych

FDQ.30.005.20.0SR - chwyt 20 x 50 mm i Z2 wg pełnej nazwy producenta (w tabeli kolumny przesunięte)

Producent

ITA Tools (Polska)

Liczba wariantów

Skompletuj zestaw

Podaj profil (rysunek lub wymiary), materiał i maszynę - dobierzemy symbol z tej serii.

FDQ - ta karta

Frezy →

ITAZobacz: Frezy ↓

FAQ

Często zadawane pytania

Nie ma tu Twojego pytania? Zadzwoń: 690 177 172 - pomożemy dobrać frez.

Czym różni się ćwierćwałek od półwałka?

Ćwierćwałek zaokrągla jedną krawędź (ćwierć koła), półwałek tworzy pełne półkole na całej grubości.

Czy jest frez z łożyskiem?

Tak - FDQ.20.005.08.BSR ma łożysko dolne, chwyt 8 mm i promień R 2 mm.

Co oznacza R 5/5 lub R 1/4?

Dwa promienie na jednym profilu, np. promień krawędzi i promień przejścia.

Czy frez diamentowy można ostrzyć?

Tak - płytki PCD ostrzy się w serwisie z odpowiednią szlifierką. Zapas na ostrzenie wyznacza wysokość płytki H podana przy każdym symbolu: im wyższa płytka, tym więcej ostrzeń. W katalogu ITA Tools płytka H2,5 to zwykle 2-3 ostrzenia, H3 3-4, H4 4-5, a H6 6-8 ostrzeń.

Czym frez PCD różni się od frezu z węglika (HM/VHM)?

Ostrza z polikrystalicznego diamentu (PCD, DIA) są znacznie twardsze od węglika, dlatego przy płytach laminowanych, MDF, HPL i materiałach ściernych zachowują ostrość wielokrotnie dłużej. Są droższe w zakupie, więc opłacają się przy pracy seryjnej na CNC.
